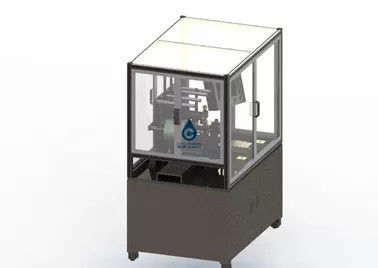

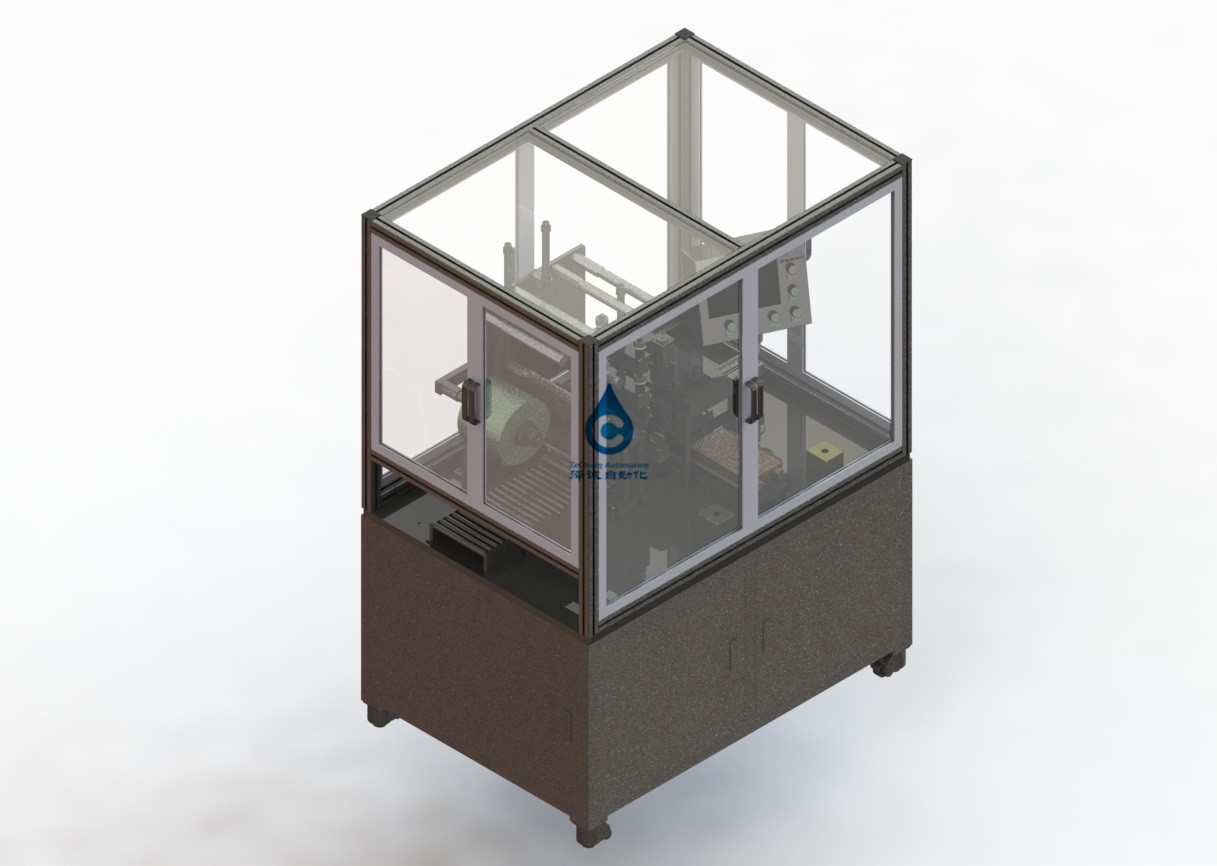

De automatische Blauwe Machine van de Filmdeklaag, Lithium Ion Battery Assembly Line

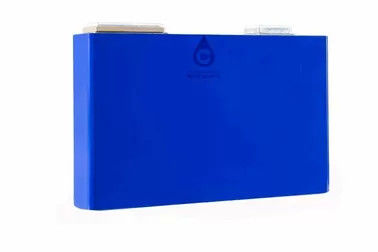

1. Hoofdfunctie van dit systeem: kleef de buitenenvelop van de gekwalificeerde batterij
2. Dit systeem omvat: 1 reeks van batterij het voeden systeem, 1 reeks van band het voeden systeem, 1 reeks van zelfklevend deklaagsysteem, 1 reeks van blanking omzetmechanisme.
3. Batterij het laden systeem:
Dit systeem omvat: 1 reeks van elektrisch de duwmechanisme van de celomzet, 1 riemtransportband, 1 reeks van het mechanisme van de batterijtekening, 1 reeks van batterij duwend mechanisme
3.1 draaiend en duwend mechanisme van elektrische cel: het omvat 1 het draaien cilinder, 1 het draaien inrichting, hoofdzakelijk 1 dringende cilinder en 1 duwende cilinder.
3.2 transportband: het omvat op zijn plaats 1 stepper motor, hoofdzakelijk 1 riem en 1 sensor;
3.3 het mechanisme van de batterijtekening: het omvat 1 stepper motor, hoofdzakelijk 1 servomodule en 1 tekeningsplaat.
3.4 het mechanisme van de batterijopdringer: het omvat 1 het stappen motor, 1 servomodule, hoofdzakelijk 1 opdringersplaat en 1 plaatsende plaat.
4. Technische vereisten
4.1 het materiaal van de tikinrichting zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen;
4.2 de kwaliteit van de plaatsende plaat zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen of te dragen;
4.3 de kwaliteit van duw-plaat en trekken-plaat zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen of te dragen;
5. Band het voeden systeem:
Het systeem omvat 1 reeks van het afwikkelen van mechanisme, 2 reeksen van het spannen van mechanisme, 4 reeksen van over--rolt mechanisme, 1 reeks van het underclamping van en het trekken van mechanisme, en 1 reeks van het overclamping van en het snijden van mechanisme.
5.1 het spannen van mechanisme: het omvat 2 cilinders, hoofdzakelijk 2 lineaire diasporen en 1 spanningsrol
5.2 hoger het vastklemmen scherp mechanisme: 2 hogere het vastklemmen kaakcilinders, 1 reeks van het vastklemmen van blok, 1 snijderscilinder, 1 snijder;
5.3 lager vastklemmend en trekkend mechanisme: het omvat 2 lagere het vastklemmen kaakcilinders, 1 reeks van het vastklemmen van blokken, 1 servomotor, 1 loodschroef, hoofdzakelijk 2 diasporen en 1 synchrone riem
5.4 technische vereisten:
5.1 de over--broodjesoppervlakte zal met zaagtand worden behandeld, en de rubberriem zal niet het broodje aanhangen
5.2 de kleefstof wordt niet toegestaan op de oppervlakte van het het vastklemmen blok
5.3 SKD11 wordt vereist voor snijdersmateriaal, en de levensduur is 300.000 > tijden
5.4 pull-down zelfklevende precisie ±0.1mm
5.5 wordt het de batterij dringende en plaatsende blok gemaakt van polyurethaan, zodat wordt het niet toegestaan om de batterij te krassen;
5.6 het materiaal van de gidsbar onder de batterij is POM, en het wordt niet toegestaan om de batterij te krassen;
5.7 de precisieafwijking van film het plakken is ≤0.5mm. Er zijn geen rimpels en geen duidelijke bellen op de film het plakken batterijoppervlakte. De diameter van één enkele bel is < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5.8 de oppervlakte is volledig met een laag bedekt, en aluminiumshell kan niet worden blootgesteld;
5.9 de band is 35mm hoger dan de las, en het deel hoger dan de las om op de hogere dekking wordt vereist worden gekleefd, en geen lekkage van de las wordt toegestaan
5.10 opbrengst: ≥99%;
6. Configuratielijst
| Het serienummer | De naam van | Het aantal van | merk |
| 1 | Bandgrens | 2 | Niet genormaliseerde verwerking |
| 2 | cilinder | 2 | SMC |
| 3 | Lineaire gids | 2 | HIWIN |
| 4 | Een broodje | 2 | Niet genormaliseerde verwerking |
| 5 | cilinder | 2 | SMC |
| 6 | Servomotor | 1 | panasonic |
| 7 | schroef | 1 | HIWIN |
| 8 | Lineaire gids | 2 | HIWIN |
| 9 | Oorsprongssensor | 1 | panasonic |
| 10 | Grenssensor | 2 | panasonic |
| 11 | koppeling | 1 | STAATSGREEP - VERBINDING |
| 12 | Synchrone riem | 1 | Niet genormaliseerde verwerking |
| 13 | De het vastklemmen cilinder | 2 | SMC |
| 14 | Snijd de cilinder af | 1 | SMC |
| 15 | Gelamineerd blok | 2 | Niet genormaliseerde verwerking |
| 16 | snijder | 1 | Niet genormaliseerde verwerking |
samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
