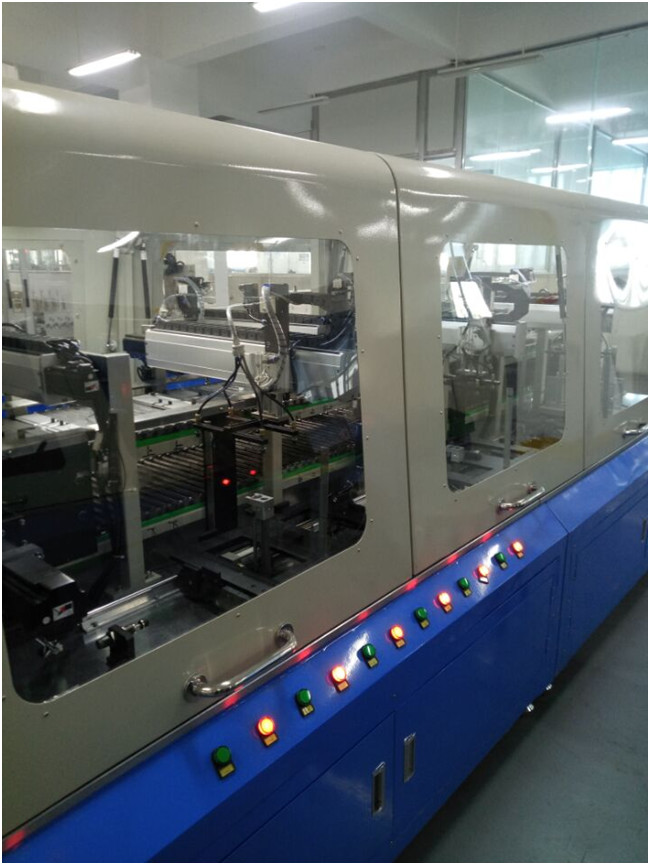

Automatische Ionen de BatterijLopende band Pool die van het Opsporingslithium Machine verbinden
1. Materiaalfuncties
| Lengte (mm) | breedte (mm) | dikte (mm) | gewicht (G) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. De algemene productie sloeg van het automatische opsporingsvliegtuig is: 3s/tablet; 20 p.p.m.
1.3 het speciale automatische opsporingsvliegtuig heeft de kenmerken van hoge productieefficiency, stabiele verrichting, betrouwbaarheid, eenvoudig en geschikt onderhoud, en kan aan de behoeften van partij a voor de ononderbroken productie van 24 uur, met zijn uitvoerige ononderbroken productieefficiency ≥90% of ≥21.6 uren/dag voldoen;
1.4 het materiaal kan aan de productie van producten van diverse specificaties aanpassen, en de tijd die wordt vereist zou om het productmodel tijdens de productie van het materiaal te vervangen niet 15 minuten moeten overschrijden;
1.5 de inkomende materialen van de positieve en negatieve batterijplaten zijn van tijdschrifttype. Wanneer de batterijplaten om worden ontdekt worden uitgeput, zal het automatische alarm de arbeiders eraan herinneren om de bijtankende doos te veranderen en te blijven werken.
2. Technisch voorstel
In deze regeling, keurt de materiële doos van de batterijelektrode dezelfde materiële doos goed zoals de wegende separator, die door elkaar kan worden vervangen. De manipulator grijpt automatisch het poolstuk van de overeenkomstige materiële doos en past het volgens de configuratieparameters die op het touche screen worden geplaatst aan. Na de voltooiing van de transmissie zal de lijn bewegen=zal= automatisch een afstand, met een batterijpak worden uitgerust om de batterij uit het materiaal te vervoeren
2.1 automatische het laden post van het blad van de batterijpool
Het wordt gebruikt om het automatische voeden van het blad van de batterijpool te realiseren, dat uit het voeden van mechanisme om tijdschrift te laden samengesteld is.
2.1.1 het voeden mechanisme om tijdschrift te laden
Het het voeden systeem keurt de methode van voer door tijdschrift goed, en er zijn een totaal van het 1 tijdschrift voeden. Gevuld met polen met de hand terwijl het werken van het tijdschrift wordt geladen in de plaatsende groef van het het voeden mechanisme, ontdekt de opsporingssensor dat het tijdschrift op zijn plaats is, begint de manipulator het materiaal te nemen, ontdekt de opsporingssensor dat het lege tijdschrift op zijn plaats is, en het systeem verzendt een alarmsignaal om de exploitant te informeren om het tijdschrift te vervangen. Er zijn 6 soorten materiële dozen volgens de classificatie.
2.2. Lineaire materiële nemende manipulator
Het begrijpen keurt vacuümzuigingsmethode goed; De servomotor drijft de vacuümadsorptiemanipulator zich in een rechte lijn op het gidsspoor te bewegen. Voer de poolplak uit van de 6 positiegreep. om de situatie van ononderbroken laminering tijdens vacuümtekening te vermijden, wordt een het deioniseren ventilator geplaatst bij de het voeden positie om de ononderbroken laminering tijdens tekening te elimineren door de Ionische wind weg te blazen.
2.3 de lijn van de riemtransportband
De lijn van de riemtransportband wordt gebruikt om de stappende transmissie van het blad van de batterijpool te realiseren, dat uit motor, reductiemiddel, elektromagnetische koppeling en frequentieconvertor samengesteld is. Wanneer het blad van de batterijpool in de overeenkomstige positie samen met de transmissielijn wordt vervoerd, worden de verschillende functies gerealiseerd door de overeenkomstige post.
3. Beschrijving van gebruikte hoofdmateriaal
3.1. Het voeden mechanisme: 6 reeksen, die uit pool-ladende tijdschrift en opsporingssensor bestaan, enz., met pneumatische componenten van het bedrijf van Japan SMC, opsporingssensor van het bedrijf van SUNXI of OMRON-, en de rest die door zechengbedrijf wordt ontworpen en wordt veroorzaakt.
3.2. Lineaire voedende manipulator: 1 reeks, die uit lineair motieapparaat wordt samengesteld, boven en beneden motiemechanisme, vacuümzuigingsapparaat, het deioniseren ventilator, opsporingssensor, enz., pneumatische componenten Japanse SMC-producten gebruiken, opsporingssensoren de producten van SUNXI gebruiken of OMRON-, de rest door het ontwerp van het zeshengbedrijf en productie die.
3.3 de lijn van de riemtransportband: 1 reeks, die uit motor, reductiemiddel, frequentieconvertor, transportband bestaan, die mechanisme, aluminiumprofiel, enz., de motor en het reductiemiddel spannen wordt gemaakt van producten van het Oosterse bedrijf van Japan, wordt de transportband gemaakt van producten van habasitbedrijf van Zwitserland, en de rest wordt ontworpen en door zechengbedrijf vervaardigd.
3.4 elektrocontrolesysteem: elektrocontrolesysteem: 1 reeks, met inbegrip van PLC, touch screen, elektrisch controlekabinet en zwakstroom elektrocomponenten, enz., PLC, enz., moet omron producten van Japan gebruiken, en het touche screen moet kunlun tongtai gebruiken.
4. Betrouwbaarheid van het systeem
4.1 wanneer het ontwerpen van de regeling, wordt de betrouwbaarheid van het systeem hoofdzakelijk overwogen: anti-interference, systeemalarm, veiligheidsbescherming en systeemketen bescherming, enz.
4.2 zo ver mogelijk, uitgezochte betrouwbare componenten: SMC voor pneumatische componenten, yamanshe voor motor, OMRON voor sensor, OMRON of Mitsubishi voor PLC;
4.3 de strikte ontwerp, assemblage en het zuiveren procedures om het systeem te verzekeren is perfect en betrouwbaar;
5. Andere vereisten
5.1 voeding: driefasen380v, 60Hz, vierde fasegrond;
5.2 samengeperste lucht: 0.5mpa, de schommeling ± 10% van de luchtdruk.
5.3 algemene afmetingen van het materiaal: 1700*1000*1800 (de hoogte van de lengte * breedte *)
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
