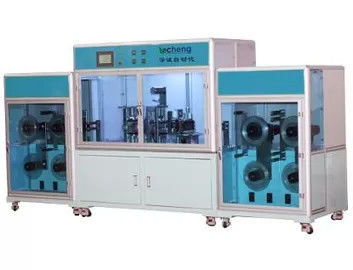

Het Oor die van Ion Battery Assembly Line Pole van het hoge Capaciteitslithium Machine vormen
Het materiaal kan worden gebruikt voor zich het vormen van flexibel verpakkend batterij polair oor, hoofdzakelijk met inbegrip van de volgende processen:
Afwikkelen die - van stof ontdoen die - - hoger rubber (en verminder twee lagen) voorverwarmen - het hete dringende - rubberknipsel - secundaire hete drukken die - drijven die - - (plaatknipsel die) snijden - winden - (plaatproducten in de inzamelingsdoos).
Producteigenschappen:
1.1 de machine wordt gedreven door het stappen motor en door mens-machine interface gecontroleerd. Het is gemakkelijk te werken en vereist slechts één persoon.
1.2 hoog rendement, maximum dagelijkse productie van 10-15 (2mm) miljoen stukken;
1.3 van toepassing op een brede waaier van regelbare producten, verschillende lengte, de behoefte van de breedteaanpassing slechts om de de gidsrol en het voeden plaat te vervangen.
1.4 het apparaat is volledig - functioneel, van toepassing op plaat kan het oor van de typepool, schijftype pooloor, PET-folie worden verpakt, gesloten met isolatiedocument.
2. Specificaties van inkomende materialen
| W | H | Binnendiameter van rol inkomend materiaal | Buitendiameter van rol inkomend materiaal | |
| Eenheden: mm | ||||
| Polaire oren (aluminiumband, nikkelband) | 1.5-30 | 0.05-0.2 | 100 | Maximum: 400 |
| Zeer oorlijm | 3-10 | 0.03-0.12 | 3“ (76) | Maximum: 300 |
3. Technische parameters
|
Machinespecificaties project |
parameter | nota | |
| 1 | Gehele rij van de breedte van het pooloor | 100-130 mm |
Volgens de het nikkelbreedte van de klantenlaser
|
| 2 | Riembreedte | 36mm | |
| 3 | Stok zelfklevende hoeveelheid | Artikel 10 tot 30 | Afhankelijk van de breedte van het polaire oor |
| 4 | capaciteit | 10-150000 (2 mm) |
Volgens breedte en hete dringende tijd (20 uren)
|
| 5 | Plaat scherpe precisie | Minder dan 0,5 mm | |
| 6 | Het snijden en precisie | Minder dan 0,3 mm | |
| 7 | De nauwkeurigheid van het bandtoeval | Minder dan 0,1 mm | |
| 8 | Het ontvangen van manier | Besnoeiing of spoel | |
| 9 | Heet-drukt temperatuur | 20-200 is ℃ regelbaar | |
| 10 | De nauwkeurigheid van de temperatuurcontrole | +/- 1 ℃ | |
| 11 | Materiaalgrootte (mm) | 3500*1200*1700 | |
| 12 | Materiaalmacht | 4KW | |
| 13 | PET-foliebreedte | 100130mm | facultatief |
| 14 | Sluitend document | 410mm | facultatief |

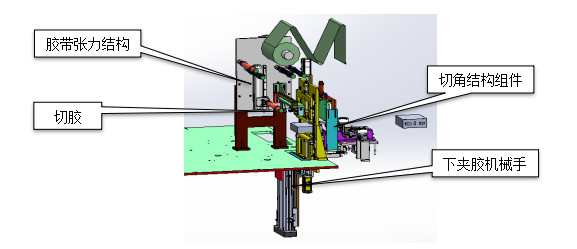

4. Structurele functies
Het materiaal omvat de volgende systemen:
4.1 afwikkelend systeem: de ac motor roteert, en de spoel drijft de het voeden plaat in omgekeerde roteren om de rolspanning te handhaven. 4.2 het systeem van de overgangsrol: keur het lager van de precisie laag-wrijving, harde geoxydeerde de overgangsrol van de aluminiumlegering goed, de overgangsrol alvorens het eerste hete drukken messingsmateriaal goedkeurt, vervangen de overgangsrol volgens verschillende specificaties van aluminiumriem en nikkelriem.
4.3 primair hitte dringend systeem: omron wordt het controlemechanisme van de precisietemperatuur gebruikt om de temperatuur van de het verwarmen plaat te controleren, en de cilinder drijft de hogere en lagere dringende platen om de polaire oorlijm omhoog te verwarmen.
4.4 poolhandvat zelfklevend het voeden systeem: het gedreven door een precisie het stappen motor, poolhandvat zelfklevende wordt voeden gedreven door balschroef.
4.5 secundair thermisch dringend systeem: omron wordt het controlemechanisme van de precisietemperatuur gebruikt om de temperatuur van de het verwarmen plaat te controleren, en de cilinder drijft de hogere en lagere dringende platen om de polaire oorlijm omhoog te verwarmen.
4.6 aandrijvingssysteem: gedreven door precisie het stappen motor, roteert het rubberbroodje om de lengte van het pooloor te drijven na het thermische plakken.
4.7 snijdend systeem: de fixed-length scherpe cilinder drijft het scherpe mes om het pooloor af te snijden, en het scherpe mes heeft met lange levensuur. Het herhaalbare malen.
4.8 snijdend systeem: een roterend blad wordt gebruikt om de lijm van het pooloor te snijden, en de rol drijft het voorwaartse pooloor.
4.8 het laden systeem: de ac motor roteert, en de aluminiumlegering het voeden spoel drijft de het voeden plaat in omgekeerde roteren om de rolspanning te handhaven.
4.9 kadersysteem: vierkante die lassenstructuur, vast en betrouwbaar, de verf van het oppervlaktebaksel, kleur volgens klantenbehoeften wordt aangepast. Het substraat wordt gemaakt van 25mm dikke staalplaat en zijn oppervlakte wordt gegalvaniseerd.
4.10 controlesysteem: omron PLC controle, hoge graad van automatisering.
besturingssysteem 4,112: keur kunlun tongtaitouch screen goed, is de interface duidelijk, intuïtief en mooi, en de gegevens kunnen worden geplaatst.
4,123 systeemconfiguratie:
| Het serienummer | De naam van | plaats van oorsprong |
| 1 | Het controlemechanisme | omron |
| 2 | I/O uitbreiding | omron |
| 3 | Communicatie module | omron |
| 4 | Touch screen | Kunlunpas ty |
| 5 | De thermostaat | omron |
| 6 | I/F omzettingsmodule | Rhett cyber |
| 7 | Pneumatische componenten | CHELIC 及 CKD |
| 8 | Lineaire gids | HIWIN |
| 9 | Balschroef | HIWIN |
| 10 | Foto-elektrische sensor | SUNX |
| 11 | Stepper motor | R controle |
| 12 | De motor in drie stadia |
5. Het milieu van het productgebruik
Samengeperste lucht: 0,4 ~ 0.6mpa (4-6kgf/cm2), het stroomtarief van elk stuk van samengeperste lucht is 10L/min, is de bezettingsgraad 50%
Omgevingstemperatuur: 20 ~ 35℃
Relatieve vochtigheid: 5 ~ 55% u
Krachtbron: Eenfasig AC220V; De voltageschommeling is minder dan ±10%; Voeding: 3KVA
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat alle componenten van materiaal in volledig nieuwe voorwaarde, niets gebruikte componenten zullen zijn.
2. Vertrouwelijke verplichting.
Ons bedrijf belooft dat zonder de geschreven toestemming, al technische informatie en bedrijfsinformatie van cliënt geen lek aan enige derde partijen zullen zijn.
3. De verplichting van de naverkoopdienst
Ons bedrijf verstrekt de één jaargarantie van datum van plaatsacceptatietest begint, zijn de onderhoudskosten vrijgesteld tijdens de garantieperiode, zijn de dragende delen van het materiaal en de delen die door ongepast gebruik worden beschadigd of de kracht van majeure uitgesloten van garantie. Als het materiaal disfunction en behoeftereparatie door verkoper na verlopen van garantie voorkwam, de kosten die door beide partijen worden besproken.
