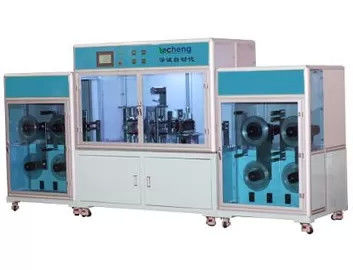

Het Oor die van Ion Battery Assembly Line Pole van het hoge Capaciteitslithium Machine vormen
Het materiaal kan worden gebruikt voor zich het vormen van flexibel verpakkend batterij polair oor, hoofdzakelijk met inbegrip van de volgende processen:
Afwikkelen die - van stof ontdoen die - - hoger rubber (en verminder twee lagen) voorverwarmen - het hete dringende - rubberknipsel - secundaire hete drukken die - drijven die - - (plaatknipsel die) snijden - winden - (plaatproducten in de inzamelingsdoos).
Producteigenschappen:
1.1 de machine wordt gedreven door het stappen motor en door mens-machine interface gecontroleerd. Het is gemakkelijk te werken en vereist slechts één persoon.
1.2 hoog rendement, maximum dagelijkse productie van 10-15 (2mm) miljoen stukken;
1.3 van toepassing op een brede waaier van regelbare producten, verschillende lengte, de behoefte van de breedteaanpassing slechts om de de gidsrol en het voeden plaat te vervangen.
1.4 het apparaat is volledig - functioneel, van toepassing op plaat kan het oor van de typepool, schijftype pooloor, PET-folie worden verpakt, gesloten met isolatiedocument.
2. Specificaties van inkomende materialen
| W | H | Binnendiameter van rol inkomend materiaal | Buitendiameter van rol inkomend materiaal | |
| Eenheden: mm | ||||
| Polaire oren (aluminiumband, nikkelband) | 1.5-30 | 0.05-0.2 | 100 | Maximum: 400 |
| Zeer oorlijm | 3-10 | 0.03-0.12 | 3“ (76) | Maximum: 300 |
3. Technische parameters
|
Machinespecificaties project |
parameter | nota | |
| 1 | Gehele rij van de breedte van het pooloor | 100-130 mm |
Volgens de het nikkelbreedte van de klantenlaser
|
| 2 | Riembreedte | 36mm | |
| 3 | Stok zelfklevende hoeveelheid | Artikel 10 tot 30 | Afhankelijk van de breedte van het polaire oor |
| 4 | capaciteit | 10-150000 (2 mm) |
Volgens breedte en hete dringende tijd (20 uren)
|
| 5 | Plaat scherpe precisie | Minder dan 0,5 mm | |
| 6 | Het snijden en precisie | Minder dan 0,3 mm | |
| 7 | De nauwkeurigheid van het bandtoeval | Minder dan 0,1 mm | |
| 8 | Het ontvangen van manier | Besnoeiing of spoel | |
| 9 | Heet-drukt temperatuur | 20-200 is ℃ regelbaar | |
| 10 | De nauwkeurigheid van de temperatuurcontrole | +/- 1 ℃ | |
| 11 | Materiaalgrootte (mm) | 3500*1200*1700 | |
| 12 | Materiaalmacht | 4KW | |
| 13 | PET-foliebreedte | 100130mm | facultatief |
| 14 | Sluitend document | 410mm | facultatief |
4. Structurele functies
Het materiaal omvat de volgende systemen:
4.1 afwikkelend systeem: de ac motor roteert, en de spoel drijft de het voeden plaat in omgekeerde roteren om de rolspanning te handhaven. 4.2 het systeem van de overgangsrol: keur het lager van de precisie laag-wrijving, harde geoxydeerde de overgangsrol van de aluminiumlegering goed, de overgangsrol alvorens het eerste hete drukken messingsmateriaal goedkeurt, vervangen de overgangsrol volgens verschillende specificaties van aluminiumriem en nikkelriem.
4.3 primair hitte dringend systeem: omron wordt het controlemechanisme van de precisietemperatuur gebruikt om de temperatuur van de het verwarmen plaat te controleren, en de cilinder drijft de hogere en lagere dringende platen om de polaire oorlijm omhoog te verwarmen.
4.4 poolhandvat zelfklevend het voeden systeem: het gedreven door een precisie het stappen motor, poolhandvat zelfklevende wordt voeden gedreven door balschroef.
4.5 secundair thermisch dringend systeem: omron wordt het controlemechanisme van de precisietemperatuur gebruikt om de temperatuur van de het verwarmen plaat te controleren, en de cilinder drijft de hogere en lagere dringende platen om de polaire oorlijm omhoog te verwarmen.
4.6 aandrijvingssysteem: gedreven door precisie het stappen motor, roteert het rubberbroodje om de lengte van het pooloor te drijven na het thermische plakken.
4.7 snijdend systeem: de fixed-length scherpe cilinder drijft het scherpe mes om het pooloor af te snijden, en het scherpe mes heeft met lange levensuur. Het herhaalbare malen.
4.8 snijdend systeem: een roterend blad wordt gebruikt om de lijm van het pooloor te snijden, en de rol drijft het voorwaartse pooloor.
4.8 het laden systeem: de ac motor roteert, en de aluminiumlegering het voeden spoel drijft de het voeden plaat in omgekeerde roteren om de rolspanning te handhaven.
4.9 kadersysteem: vierkante die lassenstructuur, vast en betrouwbaar, de verf van het oppervlaktebaksel, kleur volgens klantenbehoeften wordt aangepast. Het substraat wordt gemaakt van 25mm dikke staalplaat en zijn oppervlakte wordt gegalvaniseerd.
4.10 controlesysteem: omron PLC controle, hoge graad van automatisering.
besturingssysteem 4,112: keur kunlun tongtaitouch screen goed, is de interface duidelijk, intuïtief en mooi, en de gegevens kunnen worden geplaatst.
4,123 systeemconfiguratie:
| Het serienummer | De naam van | plaats van oorsprong |
| 1 | Het controlemechanisme | omron |
| 2 | I/O uitbreiding | omron |
| 3 | Communicatie module | omron |
| 4 | Touch screen | Kunlunpas ty |
| 5 | De thermostaat | omron |
| 6 | I/F omzettingsmodule | Rhett cyber |
| 7 | Pneumatische componenten | CHELIC 及 CKD |
| 8 | Lineaire gids | HIWIN |
| 9 | Balschroef | HIWIN |
| 10 | Foto-elektrische sensor | SUNX |
| 11 | Stepper motor | R controle |
| 12 | De motor in drie stadia |
5. Het milieu van het productgebruik
Samengeperste lucht: 0,4 ~ 0.6mpa (4-6kgf/cm2), het stroomtarief van elk stuk van samengeperste lucht is 10L/min, is de bezettingsgraad 50%
Omgevingstemperatuur: 20 ~ 35℃
Relatieve vochtigheid: 5 ~ 55% u
Krachtbron: Eenfasig AC220V; De voltageschommeling is minder dan ±10%; Voeding: 3KVA

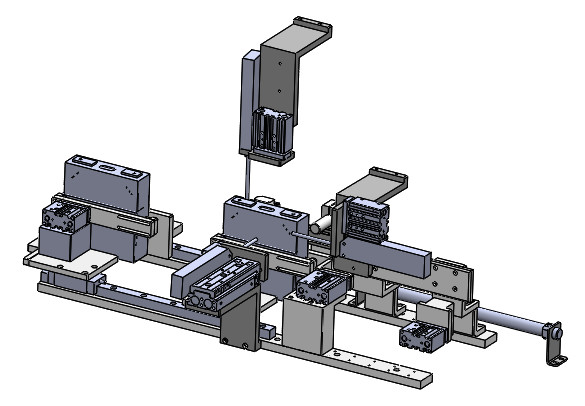

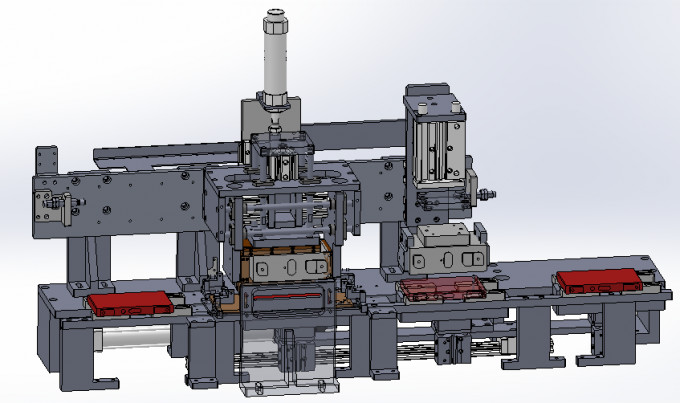

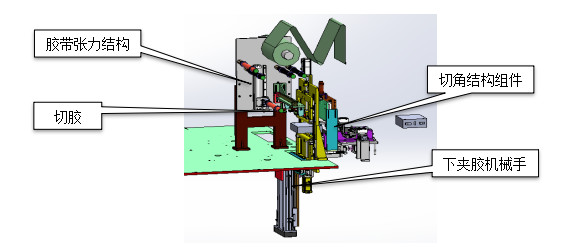

6. Schematisch diagram van materiaal
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
