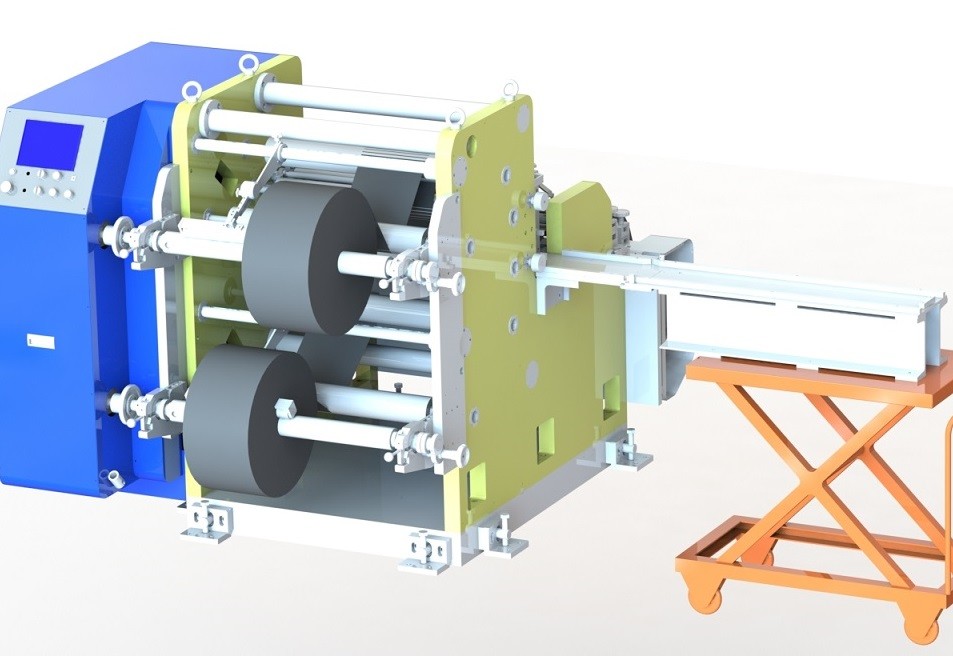

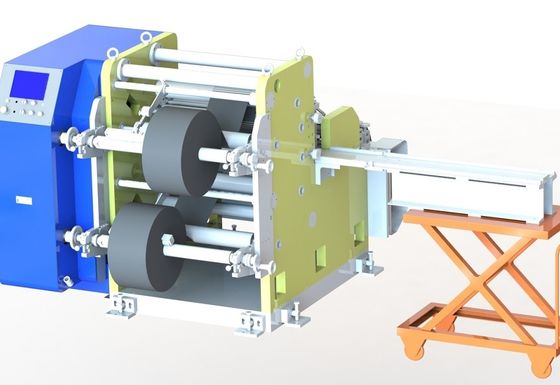

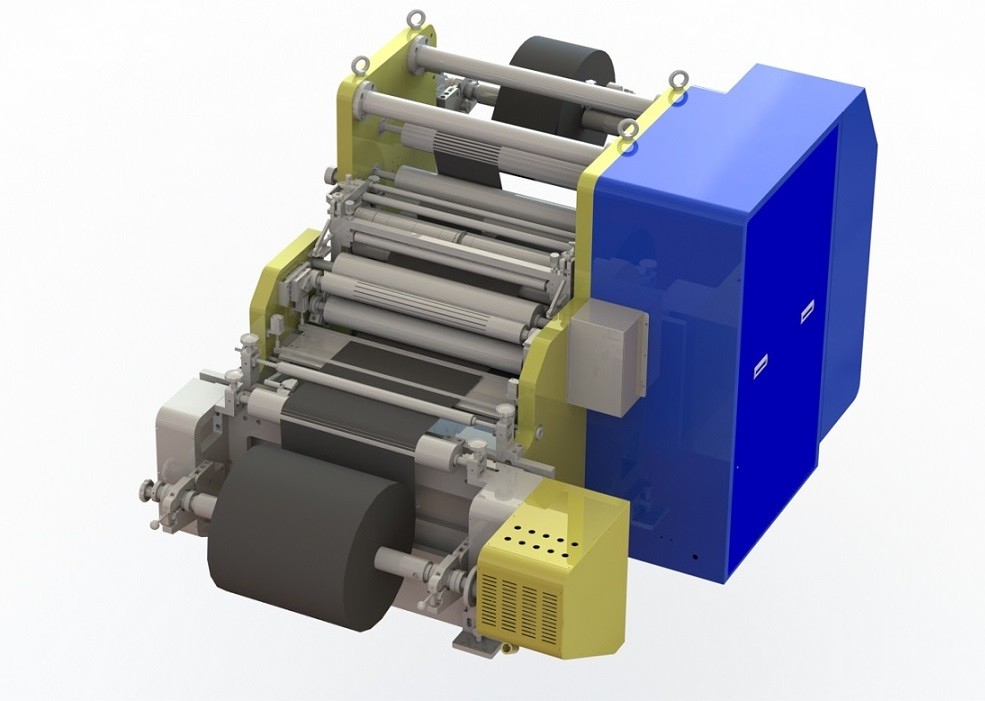

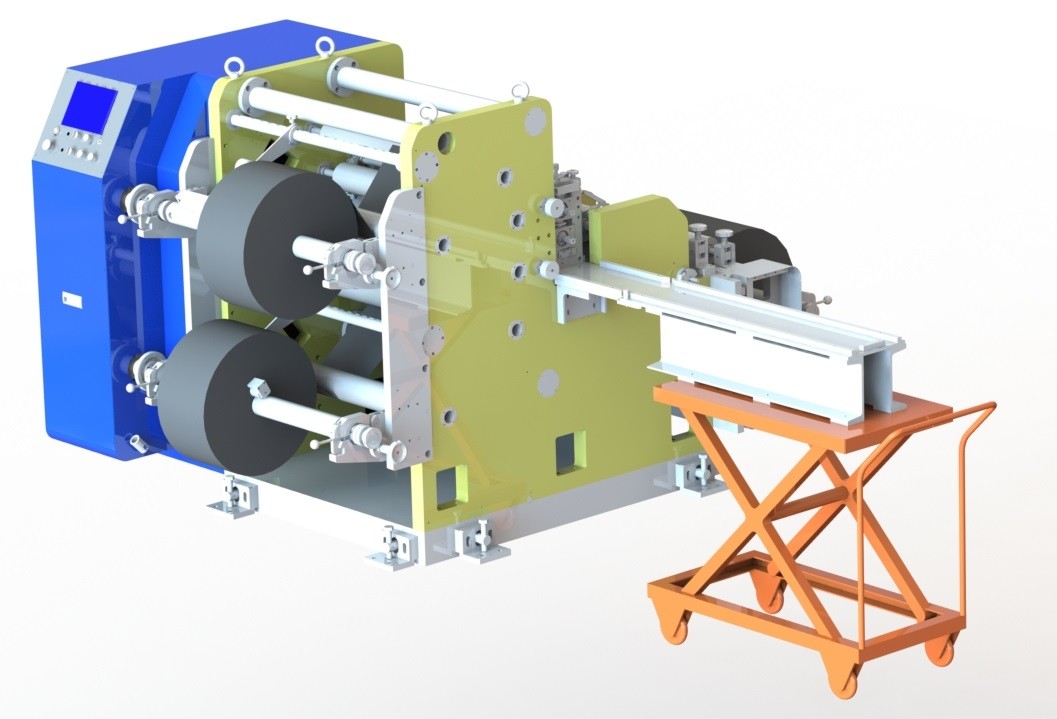

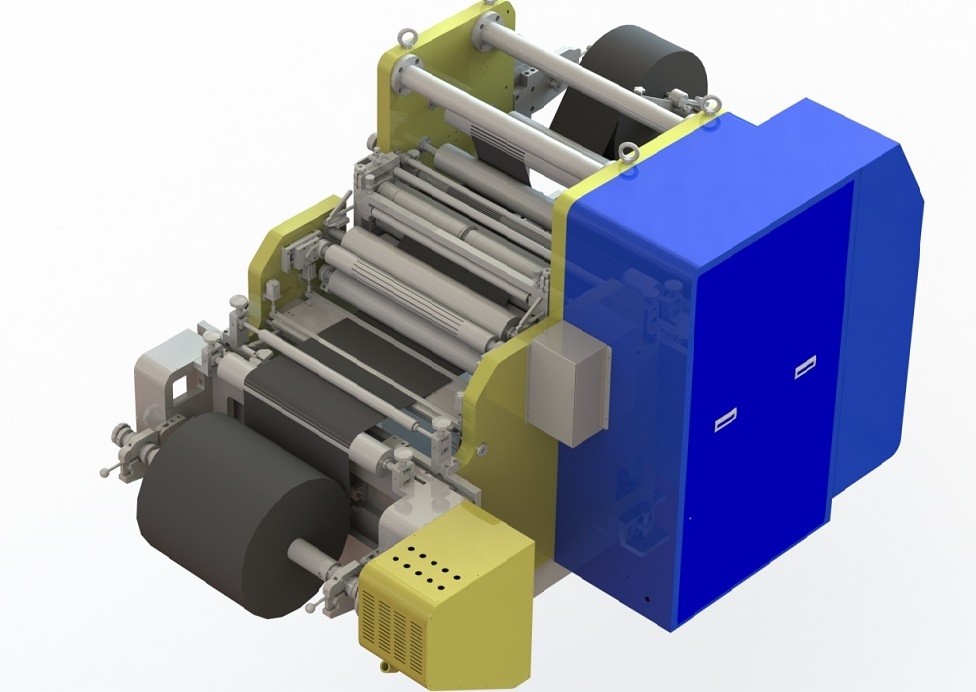

De Plaat Automatische Scheurende Machine van de lithiumbatterij, Li Ion Battery Pack Assembly Line
1. Apparatenfuncties:
Het scheurende materiaal van de machine enige machine wordt hoofdzakelijk gebruikt in metallurgie, elektronika, stroom, elektro en elektroschakelaars, elektronische componenten, voeding, zonne photovoltaic, automobiel, scheepsbouw, speelgoed, hardware, materialen, het stukdiafragma van de batterijpool, transformatorkern, amorfe stroken van het isoleren van diafragma, de reactor van de ferrolegeringskern, impedantieapparaat, de elektrische kern die van de lassenmachine, roestvrij staalproducten, metaalproducten, ambachten, document winden. Verpakkingsmaterialen en andere verwerkende industrie. Producteigenschappen: kan uiterst dunne strook, smalle strook, geen braam, de strook van het hoge precisiemetaal snijden. De productkwaliteit heeft het binnenlandse geavanceerde niveau. Van toepassing op staalriem. Koper. Aluminiumriem. Reagens en niet-metalen materiële ultra-precisie die materiaal om engte de dunste 0,02 van mm en 1 mm-zoals nikkel, koper, aluminium, titanium, roestvrij staal, amorf lint en andere soorten metaalriem, snelste productiesnelheid van zelfs 200 m/min en speciaal materiaal scheuren te verwerken. Met stabiliteit is goed. Pas de graad van grote, hoge precisie aan. Zuiver vakmanschap. Configuratie. De prijs is redelijk, enz.
1.2. De hoofdfuncties van de equipmentthe ononderbroken snijdende machine keurt de het hulpmiddelrest goed van de cantileverstructuur, die geschikt is om het hulpmiddel te combineren en te veranderen. Het kan het hogere bladhulpmiddel ook verstrekken of opgeschorte messenstructuur, bladtype hulpmiddel verdubbelen.
1) het winden keurt de onafhankelijke spanning van de as van de luchtuitbreiding met misstapverschil, eenvormige spanning in elke sectie, en de op en neer dislocatie goed windend nadat de plakken in stroken worden verdeeld; En de automatische controle van de poolspanning, die materiële keurige riem opnieuw opwindt, alle verrichtingen allen keurt de controle van de mens-machine interfaceinput goed, en heeft de functie van riemverbinding, verschuiving, snel het lopen, borstel, enz., is een intelligente ononderbroken splitser.
2) de schacht van de snijmachinesnijder wordt gedreven door servomotor, wordt de hogere en lagere snijmachine respectievelijk gedreven door servomotor, is het verschil snijmachine, heeft het blad van de snijmachinepool weinig misvorming en geen rimpeling.
3) het gebruik van high-precision rollende snijder voor het ononderbroken snijden, geschikt voor aluminiumfolie, koperfolie als substraat voor ononderbroken hiaat bedekte pool, hoge scherpe precisie, snijkant zonder braam, geen rimpels met een laag;
4) hoge scherpe snelheid, mechanische ontwerpsnelheid van 40m/min;
5) met PLC controle het constante spanning winden;
6) de schacht van de luchtuitbreiding wordt gebruikt voor zich het afwikkelen, die kan worden geroteerd om materialen en vorkheftruck te nemen om materialen te nemen;
7) het hulpmiddelkader keurt ontslagen beweegbaar hulpmiddelkader goed en is uitgerust met een rekauto, makend het gemakkelijk om messen te veranderen;
8) het hulpmiddel heeft hoge precisie, realiseert geen hiaat het scheren, kan herhaaldelijk worden gebruikt, bespaart zeer de kosten;
9) de constante spanningscontrole tijdens zich het afwikkelen, snijdend en omhoog-verslaat het winden;
10) de snelheid wordt gecontroleerd door servomotorsysteem met stepless snelheidsverandering, en de synchronisatie van alle delen wordt gerealiseerd;
12) het op een hoger niveau weergeven met heerser, geschikt de opsporingssysteem voor van material.13) CCD kan aan de snijmachine worden toegevoegd om de gebrekkige poolstukken (behoefte om in het contract worden gespecificeerd) te merken
2. Inkomende materialen en productspecificaties geschikt voor het materiaal
|
Nr. |
inhoud |
specificatie |
|
1 |
broodjesdiameter: |
maximum Φ500㎜ |
|
2 |
Het afwikkelen zich gewicht: |
Max450kg |
|
3 |
olling trommeldiameter: |
Φ3“ (Φ76.2mm) |
|
4 |
De foliebreedte |
Max650mm |
|
5 |
Foliedikte |
Koperfolie: 720μm; aluminiumfolie: 1025μm; |
|
6 |
Rolbreedte: |
maximumbreedte van het scheuren van materiële deklaag: max650mm |
|
7 |
Gespleten pooldikte: |
50~300μm |
|
8 |
Windende diameter: |
maximum Φ500㎜. |
|
9 |
Spoeldiameter: |
Φ3“ (de binnendiameter) |
3, Hoofd technische parameters van het materiaal:
|
Nr. |
De projectnaam |
Technische parameters |
|
1 |
Zet een broodje van type: |
De rectificerende precisie is ±0.1mm, is de rectificerende afstand ±60mm, is de het afwikkelen zich precisie ≤± 0.2mm, en de gidsrol keurt anodealuminiumrol goed. |
|
2 |
De de afwikkelende waaier en precisie van de spanningscontrole |
20-100N, ±1N |
|
3 |
Het afwikkelen zich de slag en de precisie van de afwijkingscontrole: |
±50mm, ±0.2㎜. |
|
4 |
Mechanische snelheid: |
Max40m/min (Ononderbroken regelbaar) |
|
5 |
Scherp goedkeuringstarief: |
≥10m/min |
|
6 |
Het snijden en specificaties: Scherpe breedte: Twee modellen (specifieke breedtecorrespondentie) |
Standaard scherpe breedte: 2 ~ 3 stukken volgens het proces de gehele machine zijn uitgerust met een reeks van hulpmiddelrust, met inbegrip van het hoofd en de hydraulische opheffende auto voor het veranderen van het hulpmiddel: (de rest van het extra deel zal in het contract worden gespecificeerd. Als gespecificeerd niet, volgens de technische specificatie standaardconfiguratie. |
|
7 |
Scherpe breedtenauwkeurigheid: |
Scherpe breedtenauwkeurigheid: ±0.05㎜; |
|
8 |
Effect van knipsel: |
Geen bramen of golven; |
|
9 |
Pool-braam (met inbegrip van enige en dubbele met een laag bedekte vullingen en folies) |
Voorbij de deklaagoppervlakte van het poolblad: longitudinale braam ≤10m (verticale plaatsing van het poolblad: voorbij de oppervlakte van het poolblad), horizontale braam ≤16 m (horizontale plaatsing van het poolblad: voorbij de oppervlakte van het blad) blad het van het poolblad). |
|
10 |
De levensduur van de messen |
Het positieve het kleden zich leven ≥ 200.000 van het gebiedshulpmiddel is het metersNormal van het het gebiedshulpmiddel van de dageraadfolie van het levens≥ 100.000 metersThe het hulpmiddelleven van het negatieve het kleden zich gebied ≥ 200.000 meters Het snijdersleven van het negatieve gebied van de dageraadfolie is ≥ 200.000 meters |
|
11 |
Pool kronkelt (het buigen van de scherpe richting van de pool): |
Kathode buigend stuk ≤1.0mm/1300mm, Positief pool buigend stuk ≤1.0mm/1300mm |
|
12 |
Scherp messenmerk: Binnenlands legeringsmes |
Een de structuurwijze van de messenschijf, door de verbindingsstukgrootte te veranderen om scherpe grootte, bovenkant en bodem van messen 130 Φ mm in diameter aan te passen, minimumdiameter van gebruik: Φ 126 mm. |
|
13 |
Intelligente getalvoorstellingseigenschappen: |
De totale scherpe lengte, het intrekken en het afwikkelen zich de spanning, de hogere en lagere scherpe snelheidsverhouding, het glijden schachtdruk, hulpmiddellevensduur, productverscheidenheden, machine scherpe snelheid, scherpe meters kunnen op het touche screen, het geschikte vinden en de procesbeheersing worden geplaatst en worden opgeslagen. |
|
14 |
Foutenalarm: |
Alle die fouten zullen alarm zijn op het touche screen wordt getoond, en de foutenpunten zullen automatisch getoond worden voor gemakkelijk onderhoud. Het licht van de de lampindicator van het drie kleurenalarm, touch screenherinnering. |
|
15 |
Elektromateriaal: |
Eenfasige 380V/30A/50Hz; Luchtconsumptie (samengeperste lucht): 300L/Min; Totale macht: ongeveer 6Kw; Lucht brondruk (samengeperste lucht) > 6 kg/cm2Gas-vereisten: geen water, geen olie, gefiltreerde schone lucht. Werkend milieu: kamertemperatuur 20-40 ℃; 30-70% vochtigheid. |
|
16 |
Het winden breedte: |
min30mm~max670mm |
|
17 |
Het winden nauwkeurigheid: |
±0.5mm. |
|
18 |
De windende waaier van de spanningscontrole |
Enige schacht: 5-50N |
|
19 |
Randverwijdering:
|
Borstelrol het vastklemmen het inzamelingsapparaat, de spanning van het randafval kan manueel worden aangepast; Randschroot ≥5mm |
|
20 |
Het tarief van de apparatenomwenteling: |
≥95% |
|
eenentwintig |
gewicht |
2.5T |
|
tweeëntwintig |
Apparatenkleur |
De standaardkleur is warme grijs |
|
drieëntwintig |
In bijlage met |
Chinees verrichtingshandboek en het handboek van het materiaalonderhoud, gekocht delenhandboek en andere materialen |
|
vierentwintig |
Nota: gelieve te voorzien de klant van de pool (volgens de daadwerkelijke situatie van het positief en verbied) een broodje (ongeveer 500m snakken) testmachine |
|
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
