18650 48V30AH de Lopende band van het Batterijpak voor Elektrische Fiets
1, Achtergrond en Voorwaarden van Tenuitvoerlegging van projecten
1.1 tenuitvoerlegging van projecten achtergrond
De partij A heeft een elektrische de verpakking van de fietsbatterij bedrading nodig. Deze productielijn is van toepassing op de productie van elektrische fiets 18650 48V30AH-het pak van de lithiumbatterij. De productielijn heeft ongeveer 3 ontwerpers, en de productiecapaciteit kan aan de vereisten voldoen om meer dan 6.000 tot 6.500 te assembleren kwalificeerde 18650 celmodules in een uur. De productielijn is compatibel met de productie van celmodules tot 300*260mm.
1.2 voorwaarden voor tenuitvoerlegging van projecten
De tenuitvoerlegging van projecten moet aan de volgende voorwaarden voldoen:
De materialen van de het systeemassemblage van het batterijpak zullen door de klantenpartij A worden verstrekt;
De batterij verpakking bedrading in de elektrische die voeding door de klantenpartij A wordt verstrekt, meer dan 10 kW;
De batterij verpakkende bedrading opname en het drogen luchtbron zal door de klant en de Partij A, boven 0.5m3/h. worden verstrekt.
Milieu-eisen van de partija's de standaardinstallatie:
Elektrostatische workshopgrond: ≤10 aan de macht van 8;
Workshop antistatische behandeling: behoefte om professionele antistatische behandeling, materiaal afzonderlijk aan de grond zetten en het elektrostatische aan de grond zetten te doen
Workshop stofdichte rang: 1 miljoen (algemeen milieu);
Workshopmilieu: temperatuur 0~45℃, vochtigheid 20%~60%;
Luchtbronbehoeften: inhamdruk > 0.7MPa, de temperatuur van het dauwpunt <5>
Productielijnvoeding: vijf-draad in drie stadia AC380V±10%; Frequentie: 50Hz;
De inkomende voeding zal betrouwbare gronddraad verstrekken;
De dikte van het vloercement (gebruik van vaste bouten): 300mm
Vloer efficiënte hoogte: boven 4 meters
Grondvlakheid: 2m±2mm
2. Werkingsgebied van tenuitvoerlegging van projecten
2.1 elektrische de verpakking van de fietsbatterij bedrading om aan de vereisten en de types van batterijpakken te voldoen:
2.1.1 de Informatie van het batterijpak:
2.1.1.1-het overzichtsdiagram van het Batterijpakket
Er is nr
2.1.1.2-batterijen
1) Celtype: 18650; Celgrootte: Φ 17,8 ~ 18,5 mm; Hoogte 64.8~65.4 mm;
2) Het voeden methode: laad manueel de cel in de cel materiële doos;
2.1.1.3 huidig-draagt plakken
1) Huidige dragervorm: takspaander het stempelen;
2) Dikte van huidige drager: 0.15mm tot 0.25mm;
2.1.1.4-dekking op en neer
1) Maximumgrootte: 300mm×400mm
2) Aantal cellen: ≤100
2.1.2 materiële eisen ten aanzien van elektrische en fietsbatterij die telegraferen verpakken:
Materiële de streepjescodevereisten van 2.1.2.1:
Streepjescodetype: tweedimensionale code of ééndimensionale code;
De streepjescode moet duidelijk en gemakkelijk zijn te lezen. De streepjescode zal op papier worden gedrukt en worden gekleefd, en de het kleven positie zal aan de bepalingen van de overeenkomst voldoen.
2.2 elektrisch fietsbatterij verpakking bedradingsontwerp. Type van batterijpak voor vervaardiging en goedkeuring:
2) Modulegewicht: ≤15kg
3) PAKgewicht: ≤30kg
4) Gewicht hoger en lager dekking: ≤30kg

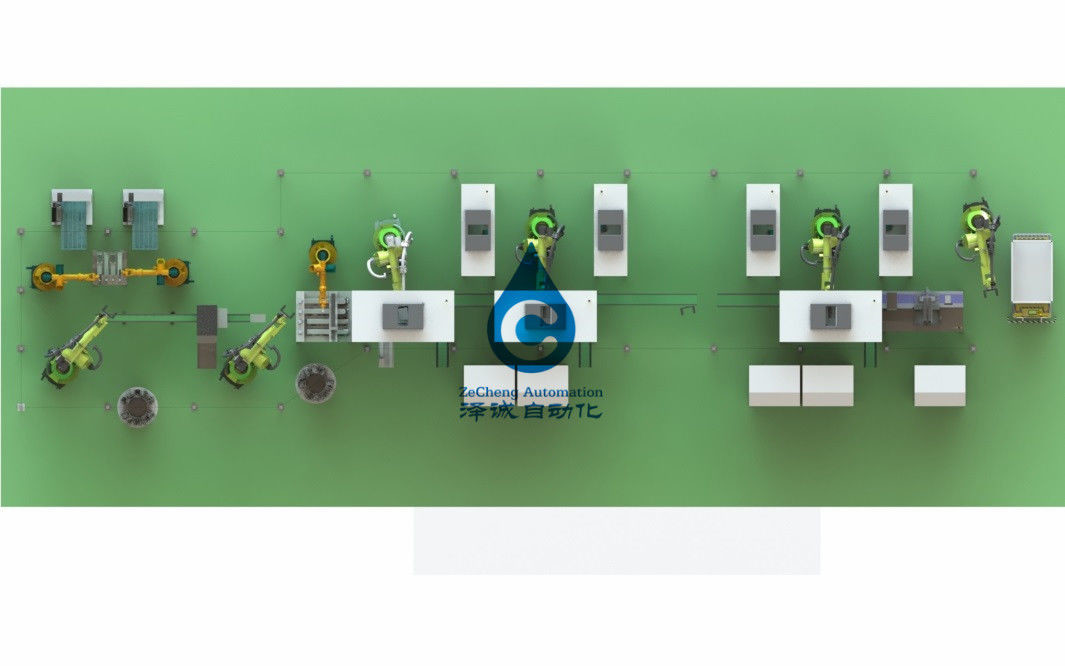

2.4.1 elektrische fietsbatterij verpakking bedradingslay-out:
De vereiste grootte van het lijnlichaam is L25 m ×W5 m ×H2.5 m
1) Toepassingsgebied:
Modulegrootte: L 200 (±20) * W 200 (±20) * H 300 (±20) MM
Pakgrootte: L 200 (±20) * W 200 (±20) * H 300 (±20) MM
Pakgewicht: W: 30Kg
2) Ontwerpcapaciteit: 500 pakken van ontwerp worden veroorzaakt elke dag
Nota: De productieefficiency van exploitantpost hangt van personeelsvaardigheid en de toewijzing van het postpersoneel af.
3) Gebiedsgrootte: L25000mm*W5000mm*H2500mm
Nota: 1. Deze gebiedsgrootte omvat het gebied van de materiaalplaatsing maar omvat geen personeel. Materiële passagedimensies.
2. De daadwerkelijke grootte van het lijnlichaam is onderworpen aan het ontwerp
4) Exploitantconfiguratie: ongeveer 3 mensen
5) Het eerste pastarief materiaalproducten: ≥99% (Nota: de tekorten door abnormale materialen en het nalaten van exploitanten worden veroorzaakt om volgens het standaardproces te werken dat zijn niet inbegrepen)
6) Productietarief: 98% (Nota: slechts is het abnormale materiaal zelf inbegrepen)
7) Machtsvereisten: productielijnvoeding: vijf-draad in drie stadia AC380V±10%; Frequentie: 50Hz; De inkomende voeding zal betrouwbare gronddraad verstrekken;
8) Machtstarief: 15KW (zonder testmateriaal)
9) Luchtbron: luchtdruk: boven 0.7Mpa, uitlaatcapaciteit: 20L/min
FAQ
Q1: Bent u fabriek of handelsmaatschappij?
A: Wij zijn fabriek, met onze R&D-team, productieafdeling, van de machine van het batterijlassen, enz.-ontwerp, tekening, proces, assemblage, commissie, en het definitieve pakket en verschepen.
Q2: Keurt u aanpassing goed?
A2: JA. wij keuren aangepaste machine goed. ons sterk R&D met de rijke ervaring van 10+year kan aanpassing doen.
Q3: Ongeveer Prijs?
A3: De prijs is overeen te komen. Het kan volgens elk batterijlassen of sorteermachine interne configuratie worden veranderd, en ook uw ordehoeveelheid.
