Lithium Ion Battery Pole Sheet Bag die Machine omron PLC Controlesysteem maken
1. Korte inleiding die van de zak van het poolblad machine maken
Dit materiaal wordt gebruikt voor pool-blad zak makend: gebruikend twee rollendiafragma, ontrol, span me respectievelijk controle, en zet dan het pool-blad aan één kant van het diafragma, trekt het diafragma automatisch, wordt het pool-blad geklemd tussen diafragma twee, kan zich het hogere diafragma op en neer volgens de vooruitgang van het pool-blad bewegen, klemde geleidelijk aan het pool-blad tussen het diafragma; Klemt herhaaldelijk geruilde bewegende manipulator twee (rand met het verwarmen van buil) de pool en diafragmabeweging, tegelijkertijd het hogere en lagere hete vast diafragma, de manipulatorbeweging op zijn plaats, einde, diafragma scherp mechanisme om het diafragma, tegelijkertijd de automatisch scherpe aaneengesmeede haven af te snijden.
2. De ontwerpvereisten
2.1. Deze machine is geschikt want automatisch van batterijanode of kathode wikkelt
Graad 170mm, breedte 100mm (exclusief polaire oren), dikte 100-300 m; (de efficiënte lengte van de gidsfilm is 240mm).
2.2. De poolstukken zijn geslagen en geplaatst in de materiële doos. De dikte van de materiële doos is 60mm.
2.3. Vlakke Pool, poolbraam minder dan 25 m;
2.4. De nauwkeurigheidsfout van poollengte en breedte is minder dan ±0.1mm;
2.5. Sla: 12PPM (5 seconden/stuk);
2.6. Diafragma gelaste naad 0.2mm0.5mm;
2.7. Zak die - het hete hoofd van het lassenhulpmiddel, maakt dat het lassen van de messingsrand gebruikt.
3. Belangrijkste onderdelen van materiaal
| Het serienummer | Systeemsamenstelling |
systeemconfiguratie |
Merk of behandeling |
Het aantal van |
| 1 | Reksysteem | 1 reeks van | ||
| Vierkant gelaste skeletstructuur | De lak dat bakt | 1 | ||
| De grondplaat | Het Phosphating zwart maken van staalstukken | 1 | ||
| 2 | Diafragma afwikkelend systeem | 2 reeksen van | ||
| Rolling instellingen | 2 | |||
| Zet een broodje van motor |
R controle
|
2 | ||
| 3 | Spanningssysteem | 2 reeksen van | ||
| potentiometer | keyence | 2 | ||
| cilinder | SMC | 2 | ||
| 4 | Baksysteem | 2 reeksen van | ||
| Stepper motor | R controle | 1 | ||
| Balschroef | zilver | 1 | ||
| koppeling | lenk | 1 | ||
| 5 |
Secundair plaatsend systeem
|
1 reeks van | ||
| cilinder | SMC | 1 | ||
| Lineaire gids | zilver | 4 | ||
| 6 | Hitte - verzegelend systeem | 2 reeksen van | ||
| cilinder | SMC | 2 | ||
| Lineair lager | zilver | 8 | ||
| De thermostaat | omron | 4 | ||
| 7 | Materieel trekkrachtsysteem | 1 | ||
| Vingercilinder | SMC | 2 | ||
| Lineaire gids | zilver | 4 | ||
| Stepper motor | R controle | 1 | ||
| 8 |
Manipulatorsysteem
|
1 reeks van | ||
| Stepper motor | R controle | 1 | ||
| Balschroef | zilver | 1 | ||
| Lineaire gids | zilver | 2 | ||
| cilinder | SMC | 2 | ||
| 9 | Het besturingssysteem | 1 reeks van | ||
| Touch screen | Kunlunpas ty | 1 | ||
| 10 | Controlesysteem | 1 reeks van | ||
| PLC | omron | 1 |
4. Materiaal technische parameters
| specificationsproject | ZBCA03A-00 | |
| Technische parameters | Efficiency (p.p.m.) | 12 |
| Productspecificatie | Zie de grafiek in bijlage van de bladgrootte | |
| Vacuümsysteem | -95kpa ~ -50kpa. , vacuümdiebron door partij a wordt verstrekt | |
| Het tarief van de materiaalmislukking | Minder dan of gelijk aan 2 percenten | |
| Totale macht (kW) | 6 | |
| Normale werkende macht (kW) | 5.6 | |

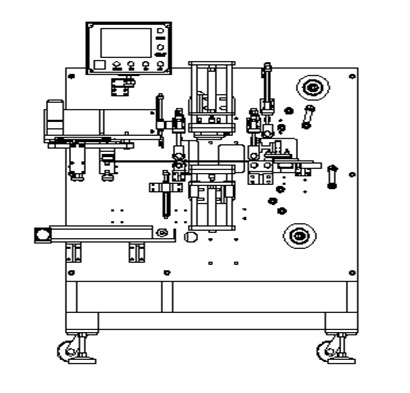

5. De mening van het apparatenprofiel
6. Beschrijving van hoofdmateriaaldelen
6.1. Automatisch het diafragmamechanisme van de spanningsversie: met inbegrip van Japanse dongfangmotor, reductiemiddel, compacte potentiometer, laag-wrijvingcilinder, en slingermechanisme.
6.2. Het verplaatsen van mechanisme: met inbegrip van servomotor, reductiemiddel, sensor, balschroef en vacuümapparaat, pneumatisch element
De producten zijn van het bedrijf van Japan SMC
6.3 ruil lassenmanipulator: met inbegrip van servomotor, reductiemiddel, sensor, balschroef en pneumatisch het vastklemmen mechanisme, PID het apparaat van de temperatuurcontrole, enz. die, pneumatische componenten de producten van Japan gebruiken SMC
6.4. Transportband: een vlakke riem met onafhankelijke en ononderbroken beweging;
6.5. Controlesysteem: de machine is uitgerust met onafhankelijke elektroraad, lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en ander componenten van de machtskring, controleplc, relais, apparaat van de motorcontrole, enz. En externe verbinding, die schakelaars en eindlijst gebruiken. PLC GEBRUIK OMRON. Het plafond van de machtskabel wordt gedeeltelijk geperforeerd. De kabels en de luchtleidingen tussen ander materiaal worden getelegrafeerd B en door buizen geleid
