Van het het Schuimnikkel van de batterijplaat van het de Machine15ppm Lithium Verpulverende de Batterijproductielijn
15PPM het nikkelwaterstof van het laboratoriumblad, van de de batterijplaat van het nikkelchromium van het het schuimnikkel de verpulverende machine
1. Functie van het apparaat
Dit materiaal werd uitgevoerd op de functie van de het schuim automatische pulp van het vlokaluminium, hoofdtotstandbrenging van aluminiumschuim het kunstmatige voeden, vastklemmend manipulator aan beide kanten van de lijmpositie, servomotoraandrijving het aluminiumschuim automatisch in dunne modder, automatisch gesloten rubberschuiver, het automatische plaatsende plastiek van het aluminiumschuim, neemt de manipulator automatisch toe, neemt in het proces toe, zal dunne modderpool 1 aan het omgekeerde rollen, druk in het deeg van het schuimaluminium omkeren, zelfs wordt de dikte aan beide kanten van de batterij gevormd door rubberschuiverplaat.
2, Procesvereisten
2.1 fundamentele technische parameters van materiaal:
| Punt | Machinespecificaties | Opmerkingen |
| Efficiency | ≥15PPM | |
| Gesteven precisie | ±0.025mm | |
| Efficiënte het verpulveren breedte | 72mm | Vervang de rubberschuiverraad met verschillende breedten |
| Openingsbreedte van de verpulverende plaat | 030mm | De openingsbreedte kan van het touche screen worden geplaatst |
| Totale Macht | 3KW | 220V, 50HZ |
| Rolsnelheid | De belofte is regelbaar | |
| Het tarief van de materiaalkwalificatie | 99% | Verwijder gebrekkige inkomende materialen |
| Tijd bewegend tarief | ≥98% | Laadt het tijd lopende tarief = (ladingstijd - houd tijd tegen)/tijd *100% (eindetijd: zoals handboek die voeden) |
2.2, Goedkeuringsmodel:
| Model | Lengte (mm) | Breedte (mm) | Dikte (mm) |
| ZBCB03-00 | 200 | 100 | 0.5-1.5 |
2.3, heeft het materiaal de tellende functie, die het totale aantal productie per verschuiving en het cumulatieve totale aantal productie kan registreren. De exploitant kan niet de bovengenoemde gegevens veranderen om wachtwoordbescherming te realiseren.
2.4, kan de vervanging van de overeenkomstige inrichting aluminiumschuim het verpulveren binnen de vereiste groottewaaier bereiken, de vervangingscyclus minder dan 2H, is om de snelle vervanging van verschillende grootte te ontmoeten
3, Materiaalinleiding
3.1, de grafiek van de Actiestroom:
De hand voedende manipulator → klemt het nikkelschuim in de van de de rubberschuiverraad van de dunne moddervijver → winst van de het sluiten→ manipulator vast het materiële hand leegmaken →

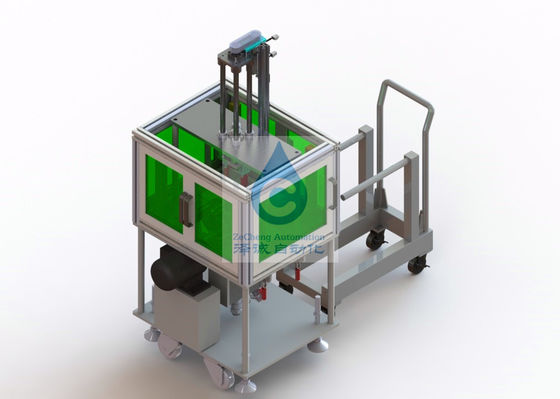

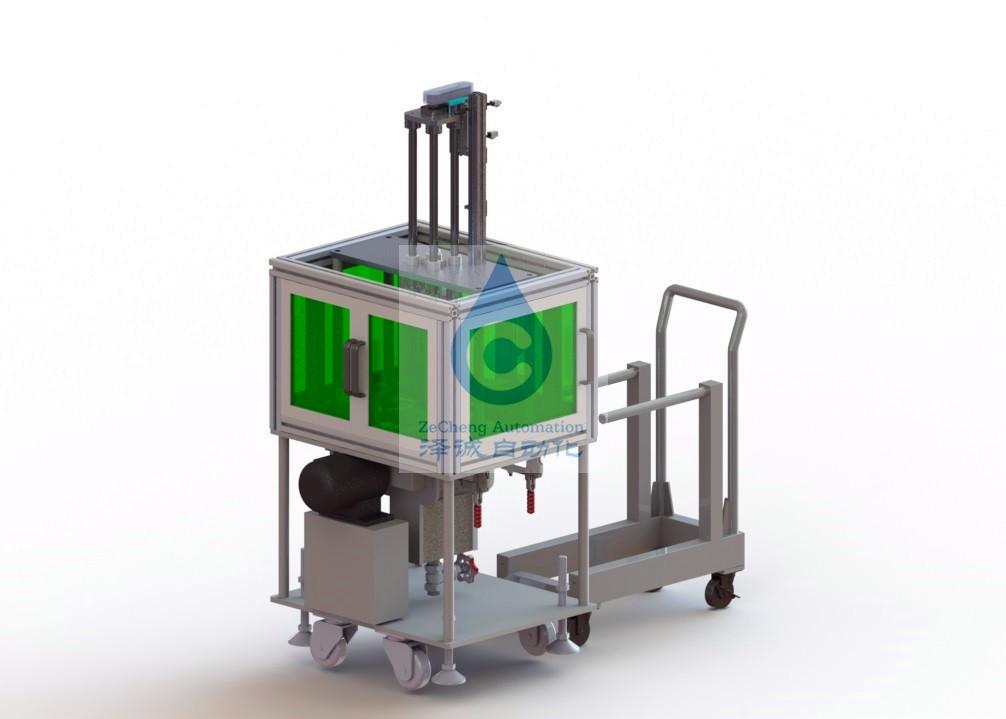

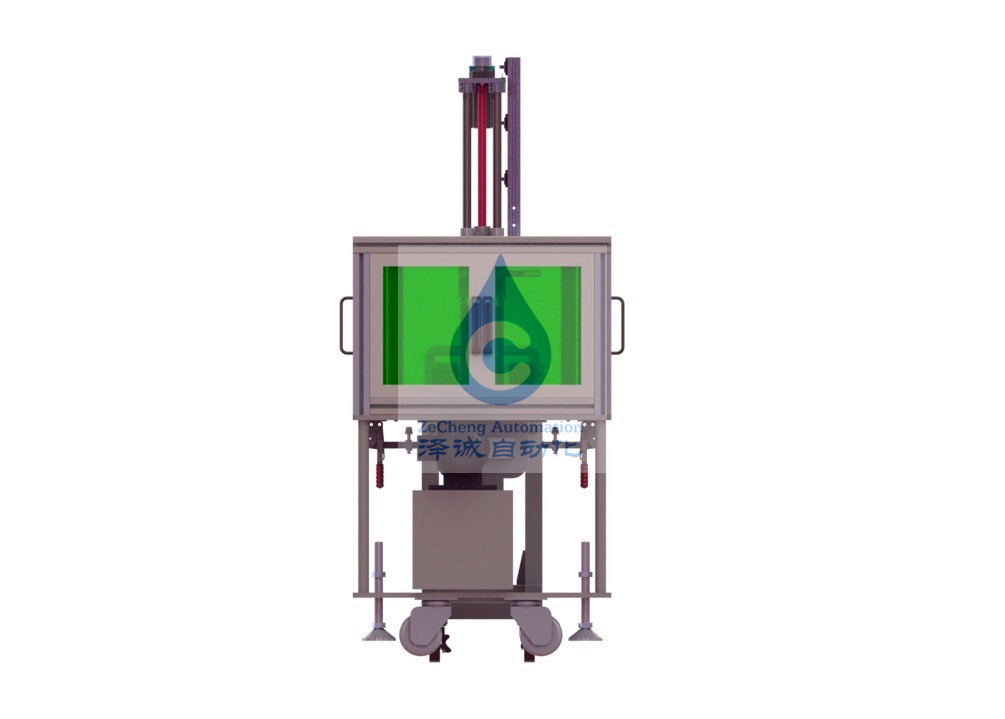

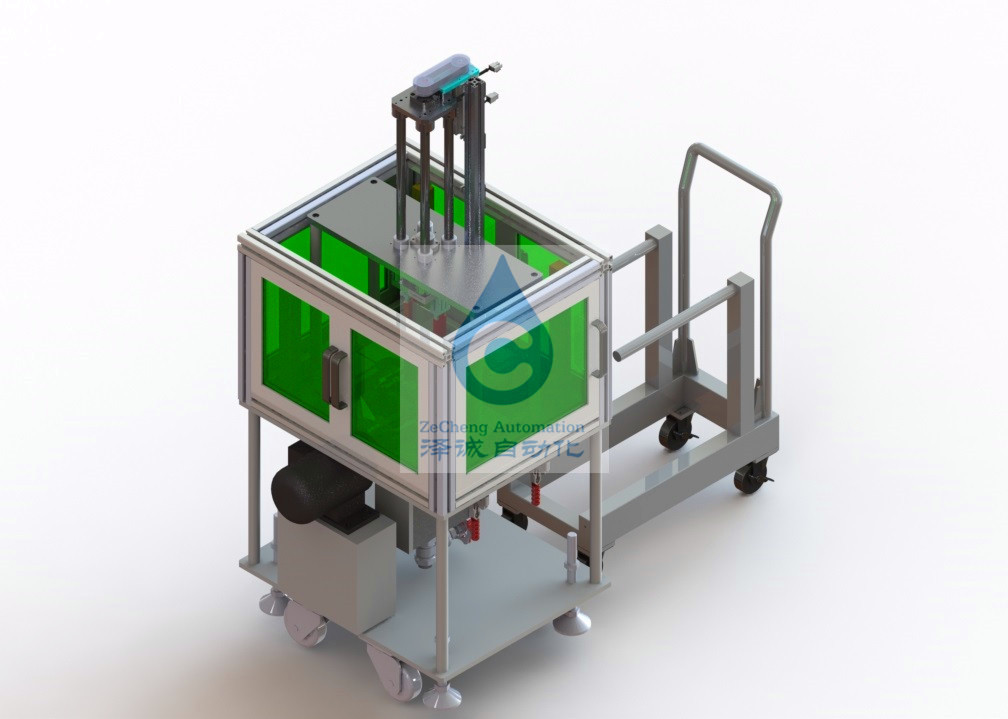

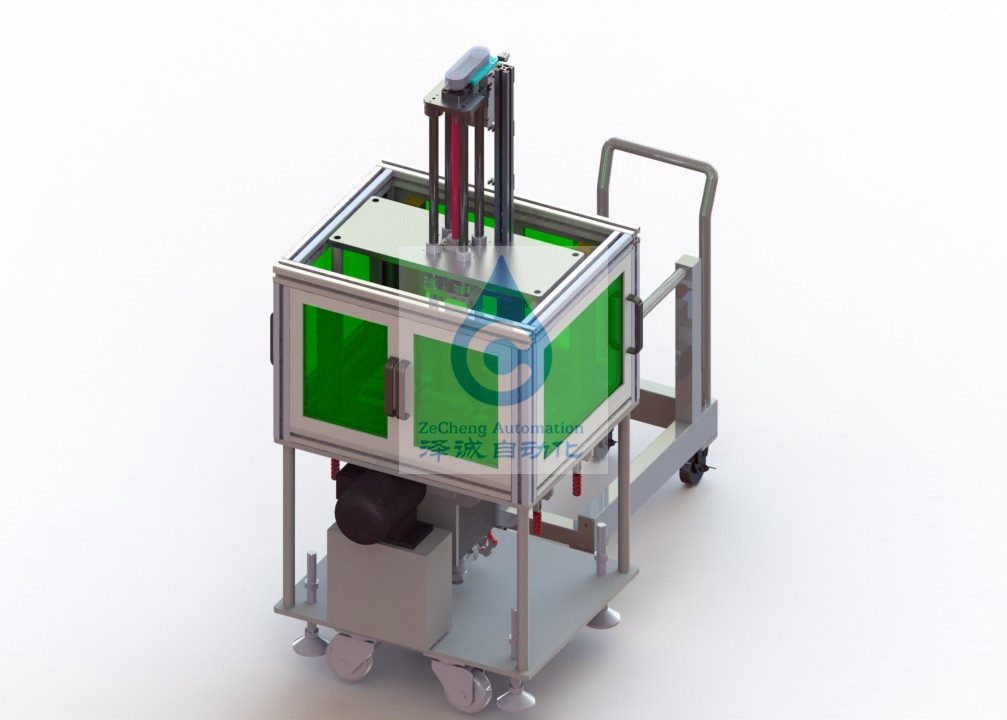

3.2, de tekening van de Materiaalassemblage
Het kunstmatige materiaal van het aluminiumschuim, manipulator het vastklemmen aan beide kanten van de lijmpositie, servomotor drijft het aluminiumschuim automatisch in dunne modder, automatisch gesloten rubberschuiver, het automatische plaatsende plastiek van het aluminiumschuim, neemt de manipulator automatisch toe, zal de stijging, tijdens dunne modderpool 1 om het rollen om te keren, druk in het deeg van het schuimaluminium omkeren, zelfs wordt de dikte aan beide kanten van de batterij gevormd door rubberschuiverplaat.
3.3 systeeminleiding
3.3.1. Het systeem van de kaderhuisvesting: Het kader keurt de structuur van het vierkant-paslassen goed, die vast en betrouwbaar is, en de huisvesting keurt aluminiumprofiel en plexiglasstructuur goed
3.3.2 het systeem van de dunne modderpool: De dunne modderpool keurt t-Structuur ontwerp goed om dunne modderafval zoveel mogelijk te verminderen. Er is een paar van omgekeerde roterende uitdrijvingsrol in de dunne modderpool om dunne modder op aluminiumschuim bij een regelbare snelheid te drukken.
Er is een het leegmaken klep onder de groottepool, die geschikt is om het overblijvende materiaal te verwijderen en de groottepool van onderaan schoon te maken.
Verwijderbare voor en achterpanelen voor het gemakkelijke schoonmaken.
3.3.3 schrapersysteem: De servomotor drijft de twee kanten van de te bewegen schraper zich. Wanneer de manipulator zich neer beweegt, opent het. Wanneer het aluminiumschuim volledig in de dunne modder wordt ondergedompeld, wordt de servomotoraandrijving de schraper aan dicht, en de het sluiten grootte geplaatst op het touche screen.
Na het sluiten, wordt de het rechtmaken kam gedrukt tegen het aluminiumschuim, en het aluminiumschuim wordt rechtgemaakt. De grootte van de verpulverende raad wordt geplaatst als vereiste grootte.
3.3.4 manipulatorsysteem: de servomotor drijft de balschroef om de vingerklem te drijven zich op en neer te bewegen. De bewegende afstand kan op het touche screen worden geplaatst.
Zet manueel het poolstuk van plakband in de vingerklem, drukken de starter, de cilinderklemmen het poolstuk, en de servoelektrode drijft neer het poolstuk.
7. Energiemedia
7.1 de voeding
7.1.1 voltage: AC380V± 10% in enige fase onmiddellijke verandering van minder dan 0.5s.
7.1.2 frequentie: 50Hz±1Hz.
7.1.3 macht: 3 kW
7.2 de lucht
7.2.1 druk: Lucht de bronpartij A zal droge lucht van 0.4-0.6mpa verstrekken.
7.2.2 capaciteit: 3L/min.
8, Algemene configuratie en norm van materiaal
8.1 het apparaat is uitgerust met PLC en communicatie interface met HMI (RS232 of RS485) om de status en parametermontages van de machine te controleren.
8.2 de verschijningskleur van het materiaal is internationale standaard warme grijze 1C.
8.3 gemeten bij 100mm vanaf de buitenmuur van de machine, lawaai van het materiaal ≤ 70dB.
8.4 het materiaal voldoet aan de veiligheidsnorm van relevant nationaal materiaal en al veiligheidsnorm en vereisten zoals vereist in code van de Partija's de relevante veiligheid.
9. Kwaliteitsborging en de naverkoopdienst
11.1 de garantieperiode van het materiaal zal één jaar vanaf de datum van definitieve goedkeuring van het materiaal zijn.
Tijdens de periode, zal de Partij B voor het vrije onderhoud van materiaal en de vrije levering van materiaaltoebehoren verantwoordelijk zijn.
In het geval van materiaalabnormaliteiten, zal de Partij B binnen 4 uren op ontvangstbewijs van partija's bericht antwoorden, zal oplossingen binnen 24 uren verstrekken, zal bij de plaats (binnen de provincie) binnen 48 uren, en reparatie binnen een redelijke tijd aankomen.
Na het eind van de garantieperiode, zal de Partij B nog verantwoordelijk voor het onderhoud van het materiaal zijn en zal slechts voor werkuren en vervoer en aanpassing laden.
De partij B zal slechts de kosten voor de vervanging en de aankoop van de relevante delen van het materiaal laden.
11.2 tijdens de garantieperiode, zullen de volgende voorwaarden niet van toepassing zijn: in het geval van schade van het materiaal door aardbeving, tyfoon, bliksemstaking, vloed, brand en andere rampen voorbij menselijke weerstand wordt veroorzaakt die; in het geval van kunstmatige schade door Partij A, zullen de beschadigde delen in de normale omstandigheden worden verbruikt zoals die in de technische overeenkomst worden bepaald.
11.3 overmacht: De overmacht verwijst naar de objectieve omstandigheden die niet te voorzien, onoverkomelijk en onvermijdelijk zijn op het tijdstip van de conclusie van het Contract door beide partijen.
Als de Partij B er niet in slaagt om de goederen te leveren of de levering toe te schrijven aan overmacht vertraagt, zal de Partij B onmiddellijk Partij A op de hoogte brengen en zal die het ongevallencertificaat door de lokale overheidsinstanties aan de andere partij binnen 14 dagen na het voorkomen verzenden wordt verstrekt van het ongeval.
Voor bevestiging.
Na de gebeurtenis van overmacht wordt geëlimineerd, als de partij die de gebeurtenis van overmacht hebben kan blijven het contract uitvoeren, het zal op de hoogte brengen onmiddellijk de andere partij schriftelijk, en demander zal een geschreven bericht voor antwoord verstrekken.
11.4 het partijb's personeel (en de partij B kiest vervoerpartij) bij de scène van de partij a, zou strikt door de relevante nationale wetten, de verordeningen, en de partij a over het milieu en de bedrijfsgeneeskundigen en veiligheidsvoorschriften moeten verblijven, niet het gedrag van de verontreiniging en de schade aan het milieu moeten hebben, zou versleten tegelijkertijd relevant beschermingsmiddel moeten zijn, en zou kan niet zich in partij mengen een milieuhygiëne en veiligheidsverrichtingspersoneel om hun plichten uit te oefenen.
