AC220V de Plaat van de het Lassenmachine 12PPM/Min For Pole Lug Pole van de lithiumbatterij

De Machine van het de Plaatlassen van lithiumion battery pole lug pole 1 Jaargarantie

1 beschrijving van de het lassenmachine van het poolblad

Dit materiaal wordt hoofdzakelijk gebruikt voor automatisch lassen van poolstuk en poolhandvat, en het wordt verwerkt door proces te plakken. Het gebruik van hoofd van de kristal het trillende laser kan de het werk efficiency effectief verbeteren. De automatische poolplaat, automatisch poolhandvat, het automatische plaatsen, automatisch laserlassen, vermindert hand het werkintensiteit, verbetert het werkefficiency.

2. Ontwerpvereisten

2.1. Efficiency: 6PM (hand het bijtanken inbegrepen niet tijd). Raakte de hoofd de lasermachine van de kristaloscillator ongeveer 100 punten, vergt het ongeveer 8 seconden.

2.2. Betrouwbaar materiaal, laag onderhoudstarief, geschikt onderhoud en duurzaam;

2.3. Het automatische poolhandvat, de automatische poolplaat en pool van het laser de automatische lassen trekken, hoog rendement;

2.4. Het nauwkeurige plaatsen, stabiele lassenkwaliteit, en regelbare lassenpositie;

2.5. Vervaardigingsnauwkeurigheid van poolblad (de nauwkeurigheid van de lassenpositie): longitudinaal: ±0.25mm; Transversaal: ±0.50mm;

2.6. Het materiaal zal de volgende functies hebben: het afvlakken, vleklassen en het automatische vastbinden;

2.7. De gelaste pooloren worden automatisch gevoed in de standaarddoos;

2.8. Het lassen zal vast, niet-klevend zijn, in de juiste positie en met hoog rendement;

2.9. Het maximum van de naherfst van de plakband zal geen 0.4mm overschrijden;

3. Belangrijkste onderdelen van materiaal

4. Materiaal technische parameters

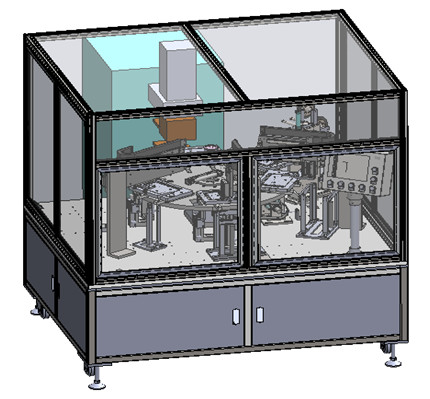

5. De mening van het apparatenprofiel

6. Hoofdmateriaalcomponenten

Het materiaal bestaat uit reksysteem, roterend lijstsysteem, poolplaat het voeden vakje, pooloor het voeden vakje, het voeden opkrikkensysteem, manipulatorsysteem, plaatsende inrichting, lasermachine, die systeem met een laag bedekken, voedend vakje en elektrocontrolesysteem. De verfkleur warme grijze 1C van het rekbaksel.

6.1. Kadersysteem: gemaakt door 40x40x3 vierkant lassen, het substraat die A3 gebruiken, phosphating zwarte behandeling.

6.2. Roterend lijstsysteem: de stepper motor wordt gebruikt om de CAM splitser te drijven, te controleren om de positienauwkeurigheid van elke post na omwenteling te verzekeren.

6.3 pool het voeden doos: gebruikt voor pool het voeden, kan de waaier van de pool het voeden doos worden aangepast om de specificaties van het productproces te ontmoeten.

6.4 poolhandvat het voeden doos: gebruikt voor poolhandvat het voeden, kan de waaier van materiële doos worden aangepast om de specificaties van het productproces te ontmoeten. Voeg blaaspijpstructuur, slaglucht toe wanneer het voeden, verwijder stof op pool.

6.5 het voeden opkrikkensysteem: gebruikt voor het voeden van gebeëindigde poolstukken, poolhandvaten en lassen - producten. Gedreven door lineaire motor, neemt het materiaal zoals poolstuk, pooloor stuk voor stuk toe of valt.

6.6 manipulatorsysteem: gedreven door servomotor, loodschroef, lineair gidsspoor om het plaatsen nauwkeurigheid te verzekeren. De het voeden methode keurt vacuümuitloper goed.

6.7. Plaatsende inrichting: regelbare plaatsende inrichting om de specificaties van het productproces te ontmoeten.

6.8. Compressiesysteem: pers nikkelschuim vóór laserlassen met samen gas-liquid hulpcilinder, die bevorderlijk voor laserlassen is en een kleine effectkracht heeft. Het wordt gebruikt voor de compressiebehandeling vóór het lassen bij de verbinding van poolplaat en poolhandvat.

6.9. Lasermachine: het gebruik van de laser hoofd, nauwkeurig licht van de kristaltrilling, energieconcentratie, hoog rendement.

Systeem plakkend: volgens de procesvereisten

6.11. Het ontvangen van doos: het wordt gebruikt voor het materiële lossen. De waaier van de doos kan worden aangepast om de specificaties van het productproces te ontmoeten.

6.12. Controlesysteem: de machine is uitgerust met onafhankelijke elektroraad, lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en ander componenten van de machtskring, controleplc, relais, apparaat van de motorcontrole, enz. En externe verbinding, die schakelaars en eindlijst gebruiken. PLC GEBRUIK OMRON. Het plafond van de machtskabel wordt gedeeltelijk geperforeerd. De kabels en de luchtleidingen tussen ander materiaal worden hieronder getelegrafeerd en door buizen geleid.

samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
