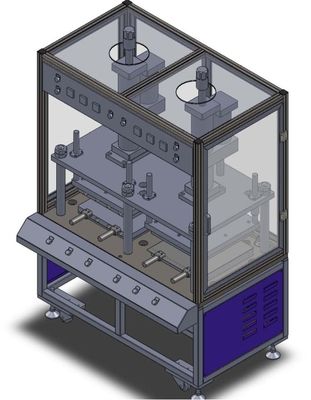

Van het de Persapparaat van de laboratoriumcel het Koude en Hete Lithium Ion Battery Assembly Line
1. Het profiel
Het apparaat wordt hoofdzakelijk gebruikt flaten de gerolde vierkante cel of de vierkante cel na laminering. De druk en de temperatuur kunnen volgens de behoeften worden aangepast.
Kenmerken -
-- de batterij in elke post wordt gedrukt vlak door gas-liquid hulpcilinder, en de druk kan worden aangepast. De stepper motor drijft de te bewegen manipulator zich en de te bewegen batterij zich.
-- hoog rendement: dubbele post, één post hete pers, twee posten koude pers. Hete pers en koude pers. 10 PCS/min (de specifieke efficiency wordt bepaald volgens het hete drukken en koude de dringende tijd)
-- lage bedrijfskosten
Deze het materiaalgraad van de materiaalautomatisering is hoog, is de handverrichting eenvoudig, kan een arbeider 1 materiaal tegelijkertijd in werking stellen.
2. Vorm a
De samenstelling wordt hieronder getoond
| Het serienummer | Systeemsamenstelling | De systeemconfiguratie | Het aantal van |
| 1 | Reksysteem | 1 reeks van | |
| Gelaste skeletbouw | 1 | ||
| Substraat (plaatplateren) | 2 | ||
| 2 | Automatisch het voeden systeem | 1 reeks van | |
| Vacuümzuignappen | 1 reeks van | ||
| Stepper motor | 1 | ||
| Synchroon riemwiel | 2 | ||
| 3 | Thermisch systeem | 1 reeks van | |
| Lucht - vloeibare compressor -- Jiuli van Taiwan | 1 | ||
| Omhoog-versla verwarmingssysteem | 2 | ||
| Temperatuurcontrolemechanisme - omron | 2 | ||
| Het verwarmen plaat 350 * 350 | 2 | ||
| 4 | Koud dringend systeem | 1 | |
| Lucht - vloeibare compressor - jiuli van Taiwan | 1 | ||
| Met water gekoelde instellingen | 2 | ||
| Het systeem van de waterpomp (door de klant wordt verstrekt die) | 1 | ||
|
Koelplaat 350 * 350 |
|||
| 5 |
Het besturingssysteem |
1 reeks van | |
| Touch screen - | 1 | ||
| 6 | Controlesysteem | 1 reeks van | |
| PLC, omron | 1 | ||
| 7 | Veiligheidssysteem | 1 reeks van | |
| Veiligheidsgrating | 2 | ||
| De dubbele schakelaar van het knoopbegin | 2 |
3. Om aan de specificaties aan te passen
3.1 aanpassingsvoorwerpen
De batterijgrootte
| model | W breedte (mm) | L lengte (mm) | De dikte van H |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3.2 technische parameters van het materiaal
|
Machinespecificaties project |
ZLA01A | |
| Technische parameters | Efficiency (p.p.m.) | 10 (volgens het hete drukken en koude dringende tijd) |
| De regelbare waaier van de inrichtingsbreedte | Regelbaar of vervanging, verwijzing om aan het batterijmodel aan te passen | |
| Hulptijd (s) | 2-4 (de vacuümtijd van de adsorptieherschikking) | |
| Werkdruk (t) | 3 | |
| De nauwkeurigheid van de temperatuurcontrole | +/-1℃ | |
| Samengeperste luchtsysteem | Luchtbron door partij a wordt verstrekt die | |
| Totale macht (kW) | 15 | |
| Normale werkende macht (kW) | 13 | |
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
