2.working principe: door de pijp van de weerstandshitte aan het hoofd (koper), het gebruik van het effect van de hittegeleiding op het verpakkingsmateriaal van de lithiumbatterij (aluminium-plastic film), onder de actie van een bepaalde druk, zodat het het zachte verwarmen dicht bij de smeltende staat wordt om de compressie en de fusie te voltooien. En vervang niet de vorm om de hoogste verbinding en zijverbinding te bereiken.
3 hoofdlijnen:
1. De unieke veiligheidsbescherming, anti-permanentontwerp, de temperatuur van de hogere en lagere permanent kan door de het paneelknoop van het temperatuurcontrolemechanisme en de huidige temperatuurwaarde worden aangepast;
2. Het hoofd wordt gemaakt van kopermateriaal, dat het goede die effect van de hitteoverdracht heeft, machtsconsumptie bewaart, het werkefficiency verbetert, en energie bespaart met gelijkaardige producten wordt vergeleken;
3. De druk van het hogere en lagere hoofd kan door de druk regelende klep worden aangepast om aan de vereisten van verschillende procesparameters te voldoen;

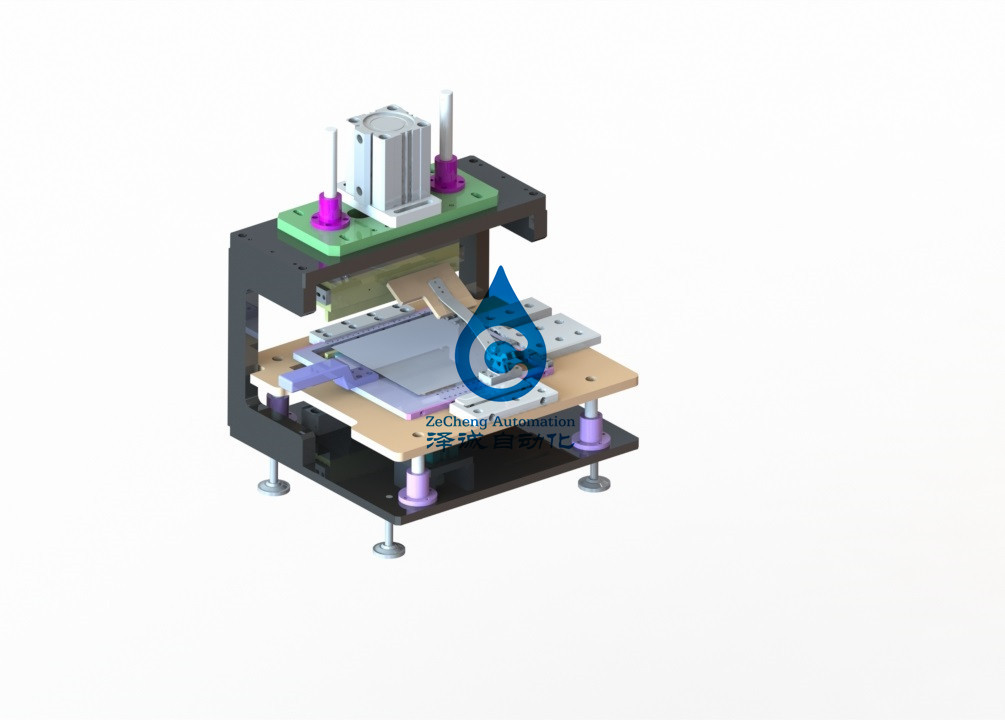

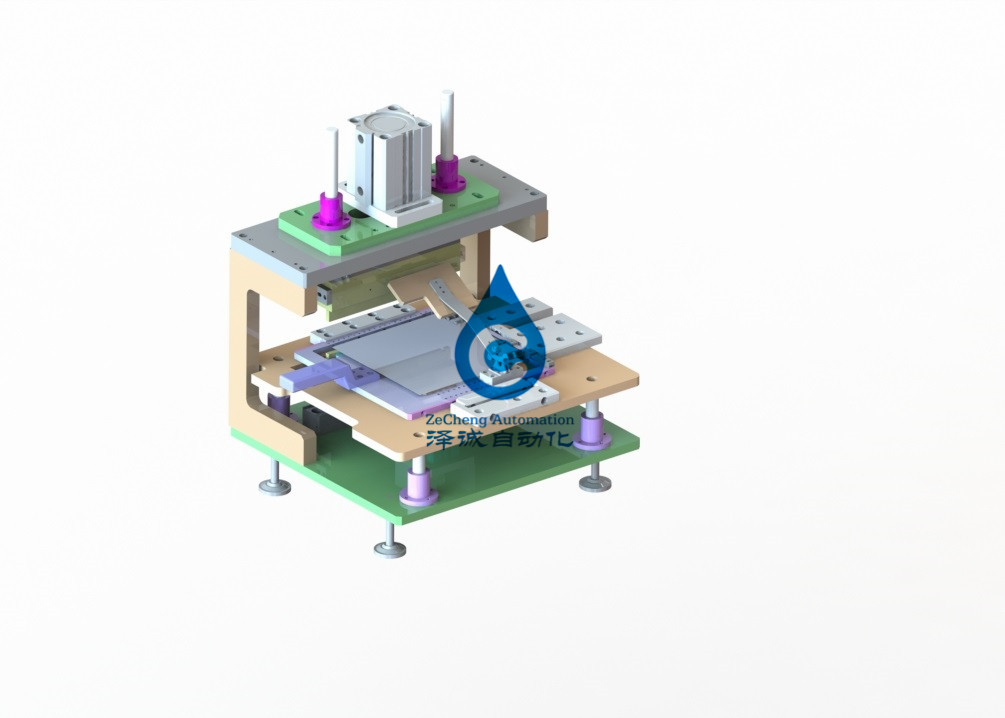

4. Het hogere en lagere hoofd wordt gedreven door cilinder en door twee lineaire gidskokers geleid. De hogere en lagere beweging is flexibel en de begeleiding is nauwkeurig om het parallellisme van het product te verzekeren na het verzegelen;
5. Van toepassing op batterijen van verschillende specificaties, en gemakkelijk aan te passen, geen behoefte om het hoofd aan te passen en te vervangen;
6. Het kader van het aluminiumprofiel, mooie verschijning; Het bladmetaal keurt driedimensioneel geometrisch ontwerp goed, eenvoudig en mooi;
7. Kleine externe grootte, zelfs en vlot verzegelend teken, mooie verschijning van het verzegelen van rand;
8. Zie verwante technische tekeningen voor verpakkingsparameters.
9. Het apparaat kan bovenkant, bodem en zijpakket van type A batterij aan dezelfde kant van het pooloor realiseren.
10. Het apparaat is compatibel met zowel zijoor als zijpakket van Bbatterij.
4.Usage wanneer de temperatuurparameter de vastgestelde waarde bereikt, zal de handbediende cel de verzegelende rand van de cel onder het hoofd in de positieve het verzegelen randpositie plaatsen, zal de voetschakelaar beginnen, en de cilinder zal het hogere hete te drukken en in te kapselen hoofd drijven, en de aluminium plastic film zal, dicht bij de gesmolten staat worden verwarmd en zijn zacht geworden. De hete het verzegelen en het plooien actie zal worden voltooid, en de cel zal manueel worden genomen.
5.Technical parameters
1. Toepasselijke specificaties: zijverbinding ≤500mm, hoogste verbinding 500mm (met inbegrip van luchtkussen).
2. Hoofdlengte: 520mm.
3. Verbindingsbreedte: norm 5mm (facultatieve 3 ~ 10mm).
4. Randdikte: 0,15 ~ 0.3mm (afhankelijk van de dikte van de aluminium-plastiek film).
5. Hitte - het verzegelen temperatuur: 0 ~ 250℃ (het vrije plaatsen van temperatuur).
6. De nauwkeurigheid van de temperatuurcontrole: ± 2℃.
7. Verpakkingstijd: standaard regelbare 2S-3S (van 0-99s).
8. Maximum hoofddruk: 3000N
9. Het parallellisme van de hogere en lagere montage van de kopervorm verzekert geen lichte transmissie.
10. Uitgerust met beschermend apparaat om hete brandwond te verhinderen.
11. Het materiaal heeft automatische en handverrichtingsfuncties.
12. Het materiaal is gemakkelijk om de kopervorm schoon te maken en te vervangen.
13. Samengeperste lucht: 5 ~ 8kg/cm2
14. Luchtdruk het werk snelheid: ≥400 tijden/uur
15. Voeding: AC220V/50Hz
16. Macht: 1.5KW
17. Externe dimensie: L800x W800x H1900mm
18. Materiaalgewicht: 500Kg
6. De Mechanische gedeelten van de materiaalsamenstelling *: hoger hoofdmechanisme, hoger hoofd werkend platformmechanisme, lager hoofdmechanisme, het grote mechanisme van het plaatplatform, kadermechanisme, enz. * Elektro en standaarddelen:
1. Cilinder: AIRTAC/SMC
2. Pneumatische componenten: AIRTAC/SMC
3. Tijdrelais: Omron
4. Thermostaat: Omron
5. PLC: panasonic
7. Onderhoudsmethodes en voorzorgsmaatregelen
1. Veeg de bovenkant en bodemkopballen af regelmatig om hen schoon te houden.
2. Smeer de bewegende delen van de de gidskoker van de balpijler om vlotte beweging te houden.
3. Als lange tijd gebruikt niet, veeg de oppervlakte van de bewegende delen van het schone mechanisme af en bespuit de oppervlakte met antiroestolie voor bescherming.
4. Controleer de schroeven, noten, regelmatig spelden en andere bevestigingsmiddelen in alle delen van de machine om losheid te verhinderen en kwaliteitsongevallen en persoonlijke ongevallen te verhinderen.
8.Safe verrichtingsregels
1. Het is strikt belemmerd om de hand of andere delen tot het hoofd, het bewegende deel van de de kolomhulplijnenkoker van de balgids, of het het werk gevaarlijke gebied uit te breiden tijdens verrichting om lichamelijk letsel te veroorzaken. Twee of meer mensen mogen niet tijdens verrichting werken om toevallige verwonding te vermijden. (Met een veiligheidsdekking, maak alle bewegende delen in de binnenkant van de dekking om persoonlijke veiligheid te verzekeren)
2. De buitenlandse technici en het aangewezen personeel zullen niet het materiaal naar believen demonteren en zuiveren.
3. Demonteer krings geen componenten zonder toestemming.
9. Kwaliteitsborging en de naverkoopdienst
1. Levenonderhoud, éénjarige garantie. 2. Na de afloop van de garantieperiode, zal de verkoper slechts werkuren en vervoersprijzen voor het onderhoud van het materiaal aanrekenen. De verkoper zal slechts kostenprijzen voor de vervanging en de aankoop van materiaal verwante delen aanrekenen.
