Het automatische Materiaal van de Batterijproductie

Het Materiaal Automatische productielijn van de batterijproductie voor de plaat van de trekkracht droge batterij

1. Ontwerpeisen ten aanzien van de automatische productielijn van Mao Peiquan van de batterijelektrode:

1. Dit materiaal is gebaseerd op de technologische ontwerpvereisten van de productielijn van nikkel-waterstof en van de ijzer-nikkel het haarkiem batterijplaat. Gebaseerd op de industrie 4,0, wordt de intelligente volledig-automatische productielijn van het haarkiem van de batterijplaat ontworpen en vervaardigd. De productielijn omvat vacuümmixer, omzetvat, automatische dunne moddertransportband, verpulverende machine, rolpers, automatische online dikte die machine en ponsenmachine meten. Automatische het ontdekken machine voor polair stuk en automatische windende machine voor afval.

1.3. Productiecapaciteit en procesparameters van plaat lege productielijn: de snelheid van de plaatproductie is minder dan 0-3 m/min, is de plaatdikte 0.1-0.9 mm regelbaar; toepasselijke staalstrook: 0,1 *400 *L; de dikte na broodje het drukken is 0.4-0.8 mm. Nauwkeurigheid (+0,01 mm); de dunne modderviscositeit is 20-65 Pa.s. De bijzondere aandacht zou moeten worden betaald aan: de dunne modder bevat korte vezels, en de vezellengte is 1-3 mm. De het werk het verwarmen temperatuur van het materiaal is regelbaar van kamertemperatuur aan 300 en de duidelijke temperatuur is niet meer dan 1% van de daadwerkelijke fout; de breedte van de polaire te scheren platen is 40-150 mm; de breedte van de dunne modder is 50-380 mm, en de dunne modder het hangen methode kan de recentste technologie goedkeuren, maar de het dunne modderterugwinning en gebruik zouden volledig moeten worden overwogen.

1.4. De prestatie-eisen van de productielijn van pool plateren haarkiem: 1.3. in de normale productieomstandigheden; vereisen het strook afwikkelende mechanisme, het bakken het mechanisme, het schavende mechanisme, het mechanisme van de afwijkingscorrectie, de broodjespers, het ponsen en het scherpe mechanisme, en het inspectiemechanisme stabiele, betrouwbare en gemakkelijke verrichting; alle bewegende delen zouden redelijk, betrouwbaar en geschikt smeringsmechanisme moeten hebben.

1.5.Polar van de de kiemproductielijn van het plaathaar het materiaalsamenstelling

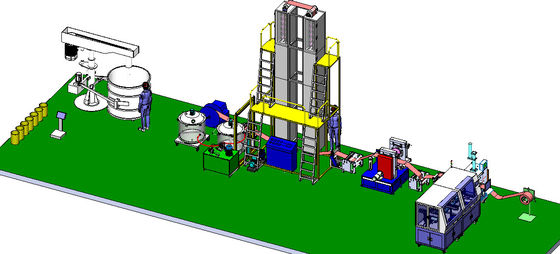

1.7 schematisch diagram van materiaal

2. Automatisch de productielijn hoofdmateriaal van Mao Peiquan van de batterijplaat:

2.1, de code van het Poederaftasten het wegen

2.1.1, ontwerpvereiste

2.1.1.1, de elektronische schaal heeft gegevensinterface, die gegevens kan ver lezen. Wegende waaier 100kg, nauwkeurigheid 10g.

2.1.1.2, streepjescodelezer

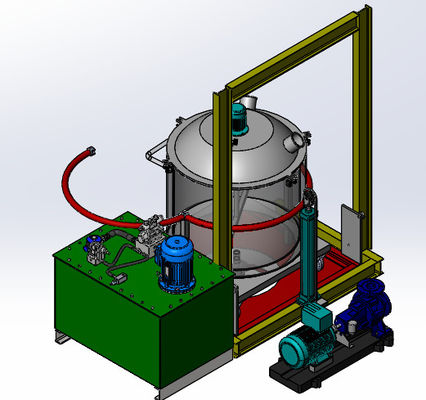

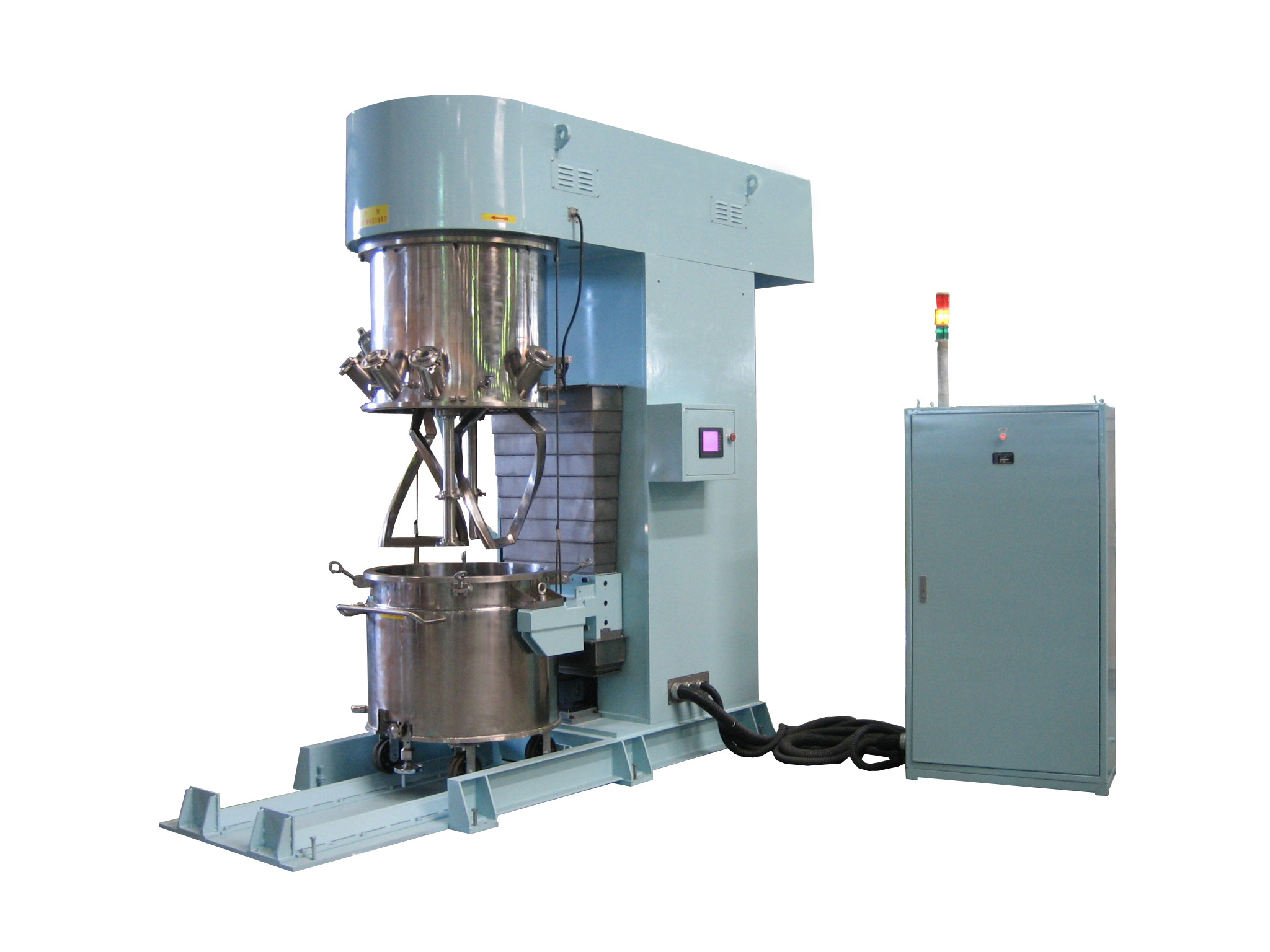

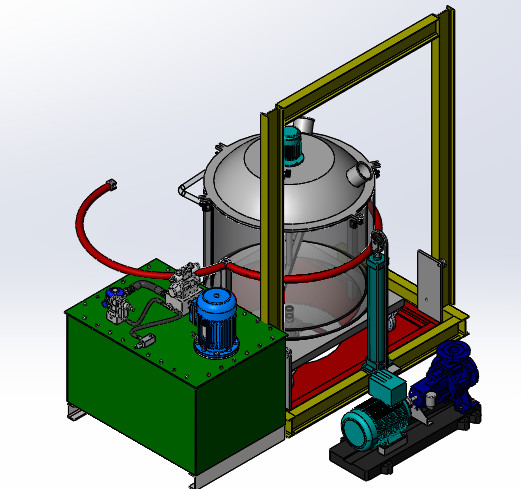

2.2, Vacuummixer

2.2.1, zijn de belangrijkste technische parameters van het materiaal: 2.2.1.1, 搅拌形式:

2.2.1.1 .1 het Planetarische mengen zich. Van de revolutie33rpm (maximum) 50Hz veranderlijke frequentie de snelheidsregelgeving.

2.2.1.1 .2 Spiraalvormige stijgbeugelkrukas 2 (roestvrij staalproductie), regelbare omwenteling (maximum) 70rpm.

2.2.1.1 .3 Hoge snelheids verspreidend hoofd 2 (roestvrij staalproductie), de zelf roterende regelgeving van de de frequentiesnelheid van 2000rpm (maximum) 50Hz veranderlijke.

2.2.1.2, Vacuüm die bewegen:

2.2..1.2.1 de vacuümgraad is minder dan -88KPa, en de digitale vertoning toont twee output.

2.2..1.2.2 het het pompen tarief van de vacuümpomp is 15L/S.

2.2.1.2 .3 filters 1 is in bijlage.

2.2.1.3, die emmer mengen:

2.2.1.3 .1 het volume van het vat 272L is, en het efficiënte volume is 200L (die van roestvrij staal wordt gemaakt).

2.2.1.3 wordt .2 a-tussenlaag van de wateromloop geschikt op de vatmuur en het lagere eind. (de gebruiker wordt verbonden met de het doorgeven waterbron en de waterdruk is minder dan 0.2MPa).

2.2.1.3 .3 het bodemeind van het vat wordt voorzien van 4 gietmachines, die op het gidsspoor van de machinezetel kunnen worden teruggetrokken om lading en het schoonmaken te vergemakkelijken.

2.2.1.3 .4 dat met de vertoning van de temperatuuropsporing wordt uitgerust.

2.2.1.4, Opheffende vorm:

2.2.1.4 .1 het het mengen zich mechanisme wordt bevestigd, en het het mengen zich vat wordt mechanisch gedreven door elektrische controle.

2.2.1.4 .2 de het opheffen slag 700mm (maximum) is.

2.2.1.5, schatte macht: ongeveer 36KW.

2.2.1.5 .1 macht 15KW 3 380V 50Hz van de Mixermotor (explosiebestendige motor).

2.2.1.5 .2 macht 15KW 3 380V 50Hz van de Hoge snelheidsmotor (explosiebestendige motor).

2.2.1.5 .3 macht 2.2KW 3 380V 50Hz van de Vacuümpompmotor (explosiebestendige motor).

2.2.1.5 .4 het Opheffen motormacht 3KW 3 380V 50Hz (explosiebestendige motor).

2.2.1.6, wordt de gasdrukinterface voorzien van een druk van minder dan 0.2MPa.

2.2.1.7, plaatst observatievenster 1 en explosiebestendige observatielamp 1, 24V.

2.2.1.8, PLC controle, touch screenvertoning en verrichting.

2.2.1.9, Overzichtsgrootte (lange x-breedte x hoogte): ongeveer 3380x1500x2950 (mm) (exclusief elektrokabinet, vacuümpomp, enz.).

2.2.1.10, Gewicht: Ongeveer 6T.

2.2.2, Materiaalkrachtbron:

Het wordt verstrekt door de koper.

Waterbron: de waterdruk is minder dan 0.2MPa.

Macht: 3 380V 50Hz.

2.2.3, werkomgeving en veiligheidsvoorschriften:

Stofdicht en vochtbestendig.

2.2.4, Materiaaloppervlaktebehandeling en verschijningsvereisten:

De blootgestelde oppervlakten van de structurele delen zijn al behandelde roest, en de kleuren voeren de leveranciersnorm uit of de de vraagkant verstrekt de kleurenetiketten.

2.2.5, het Opdragen methodes en vereisten:

Het materiaal loopt onophoudelijk voor 4 uren en een looppas van de ladingstest.

2.2.6, zal de koper specificaties en hoeveelheden proefmaterialen verstrekken. Het gekwalificeerde materiaal dat voor het opdragen en goedkeuring wordt vereist wordt vereist door de koper, en het het opdragen materiaal moet aan de behoeften van de verrichting van het materiaal in één keer voldoen.

2.2.7, andere:

De materialen die voor het opdragen worden gebruikt moeten met de specificaties van de productiematerialen verenigbaar zijn.

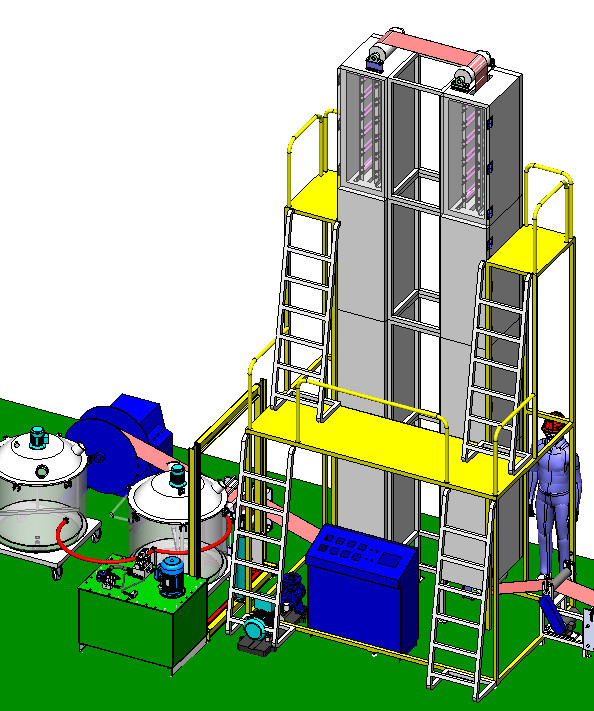

2.3. Plaat verpulverende machine

2.3.1, ontwerpvereiste

2.3.1.1, Polaire plaat verpulverende machine kan het automatische strook afwikkelen, het automatische verpulveren, nauwkeurige automatische aanpassing van schraper realiseren zich, constant temperatuur automatisch baksel (4 of 6 temperaturenstreken), automatische afwijkingsrectificatie.

2.3.1.2, die parameters verwerken: staalbandbreedte 100-400 mm, dunne modderdikte 0.1-0.9 mm. Materiaal het werk het verwarmen temperatuur: de kamertemperatuur aan 300 graden regelbaar van C, de duidelijke temperatuur en de daadwerkelijke fout zijn niet meer dan 1%;

2.3.1.3, wordt de dunne modder automatisch gevoed en door een hoge viscositeitspomp vervoerd. De dunne modderviscositeit is Pa 20-65. s. Men zou moeten opmerken dat de dunne modder korte vezels bevat en de lengte van vezels in de waaier van 1-3 mm is.

2.3.1.4, het systeem leest automatisch de parameters van het apparaat (de temperatuur van elke temperatuurstreek, de riemsnelheid en de het verpulveren dikteparameter).

2.3.2 hoofdconfiguratie van materiaal

2.3.3.Technical parameters van materiaal

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
