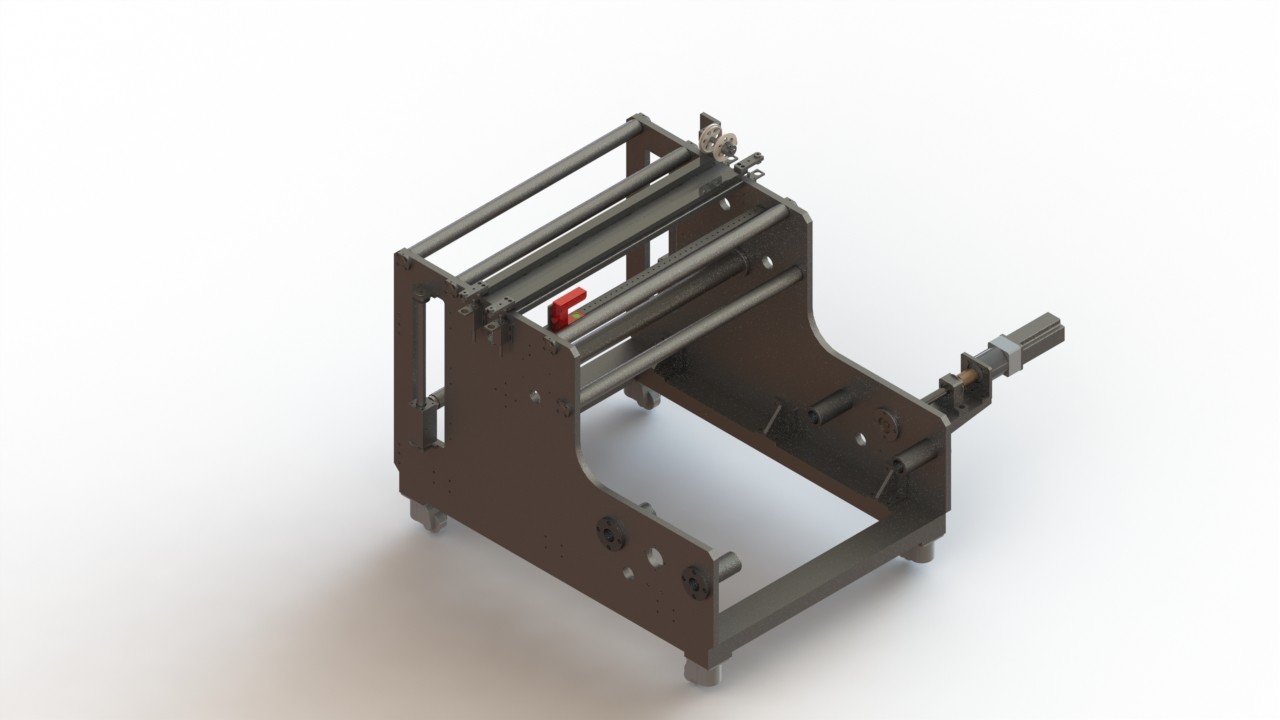

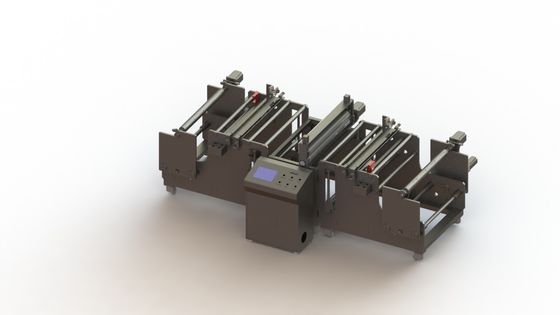

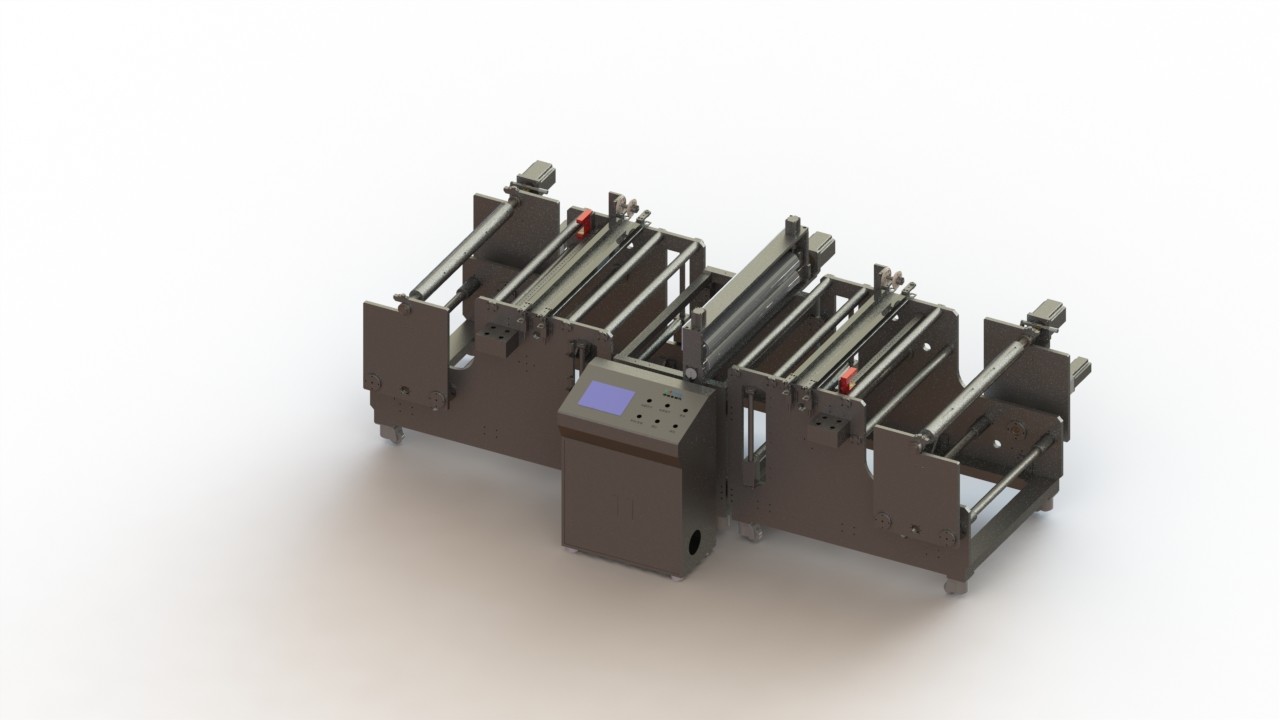

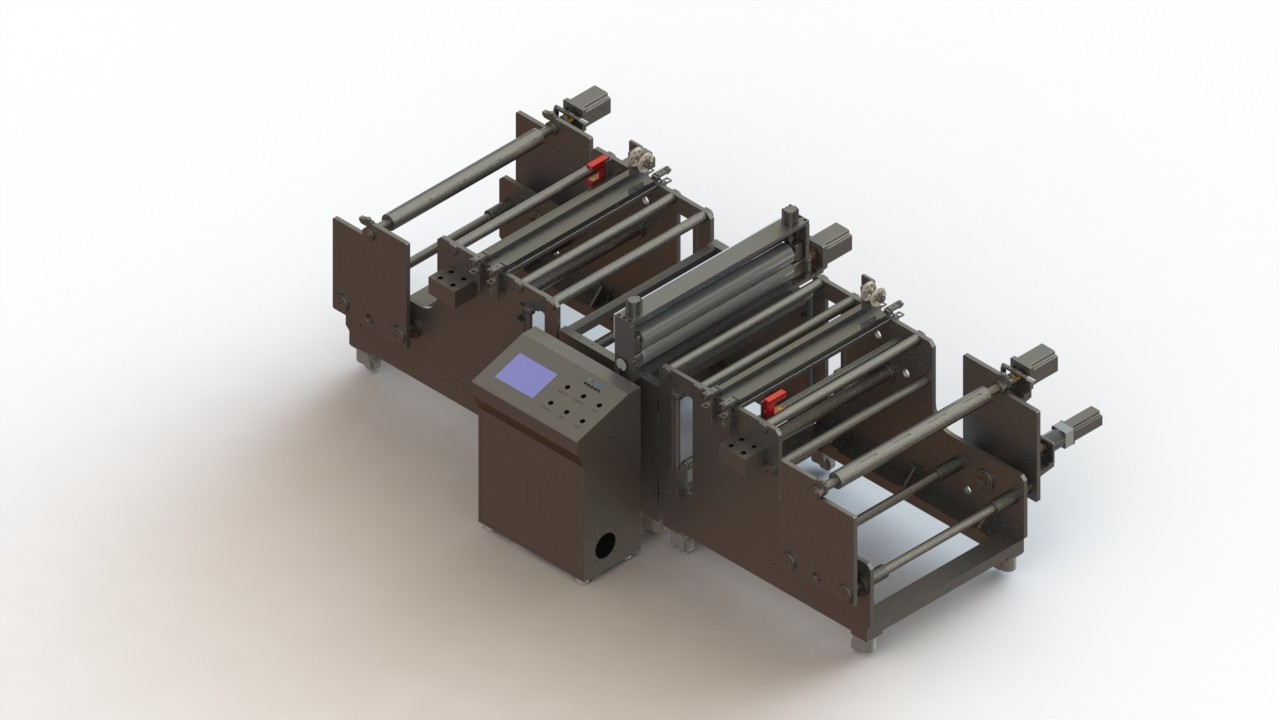

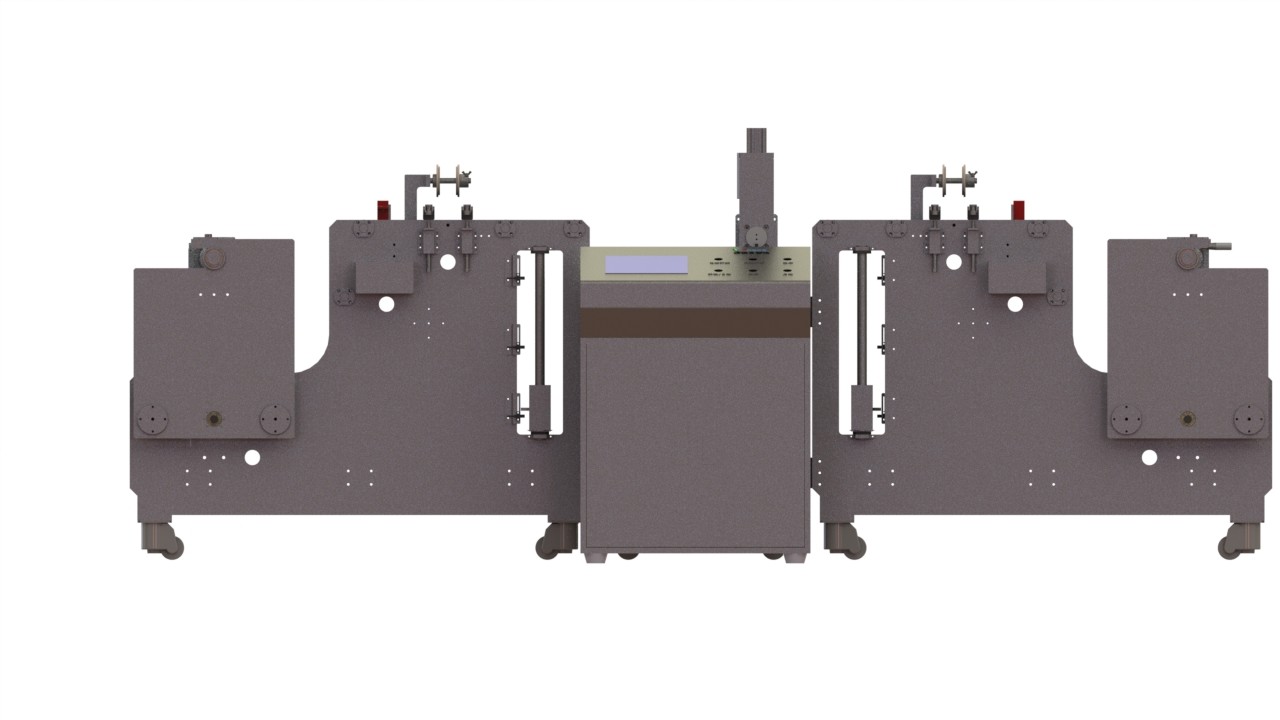

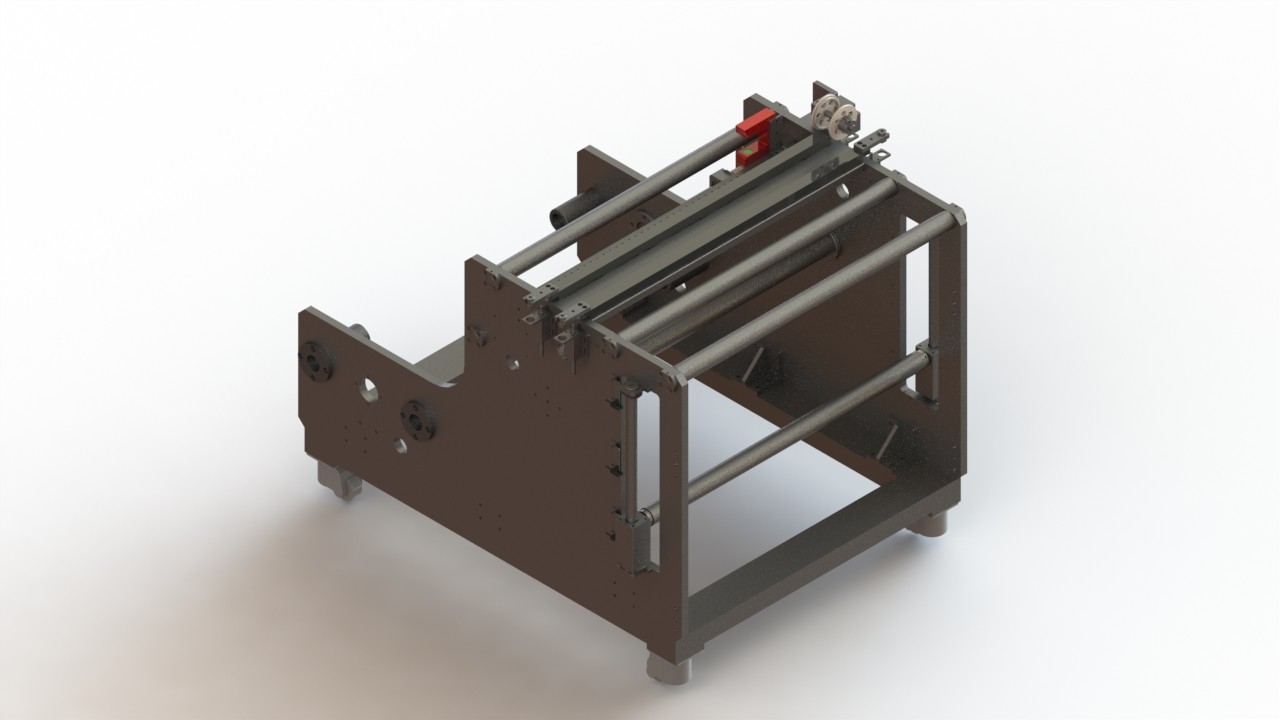

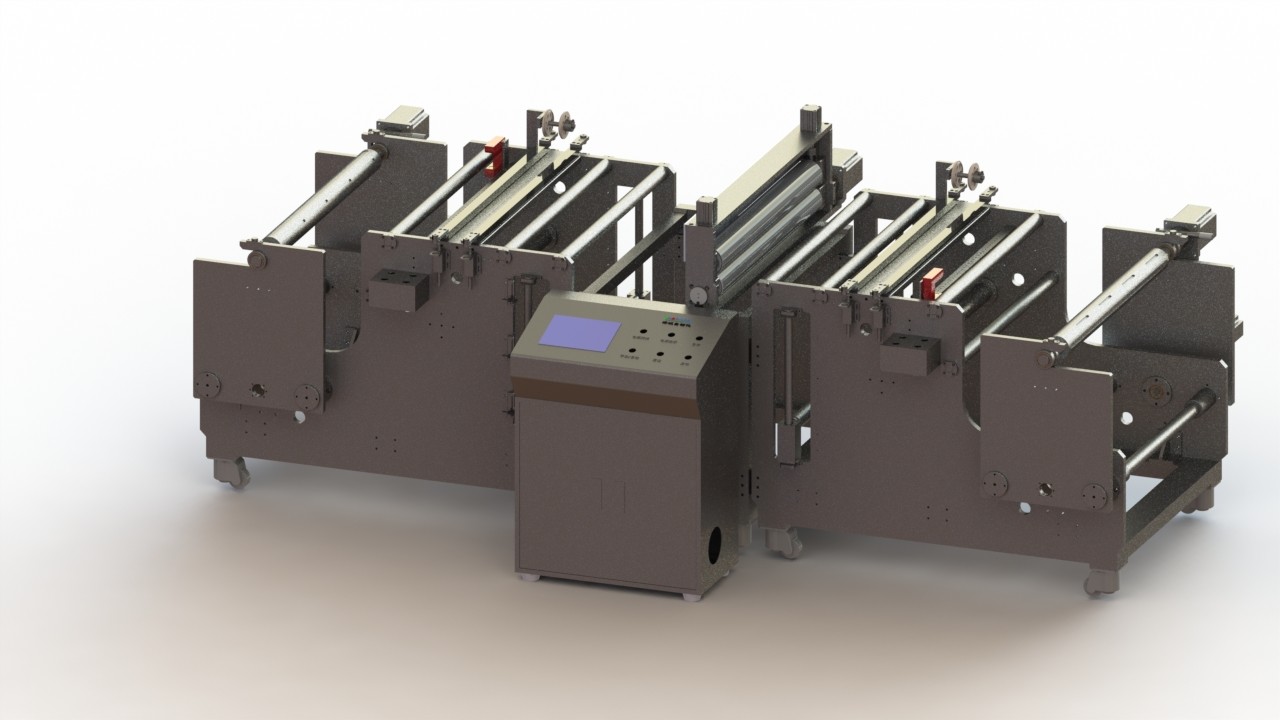

50m/het Stuk Windende Afwikkelende Machine van Min Battery Production Equipment Battery Pool

1
MOQ
Negotiation, email communication
Prijs
50m/het Stuk Windende Afwikkelende Machine van Min Battery Production Equipment Battery Pool
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Voorwaarde:: Nieuw
Jaar: 2022
Afmeting (L*W*H): (kW): 1700*800*1050mm
Voltage: 220v
Doeltreffendheid: 50m/min
Gewicht: 500 kg
Hoog licht:

50m/min het Materiaal van de batterijproductie

,

het windende afwikkelende Materiaal van de Batterijproductie

,

het stuk windende afwikkelende machine van de batterijpool
Basis informatie
Plaats van herkomst: China
Merknaam: ZeCheng
Modelnummer: ZC
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten doos
Levertijd: 90 werkdag
Betalingscondities: L/C, T/T
Levering vermogen: 10 reeksen per maanden
Productomschrijving


50m/min het intelligente stuk die van de batterijpool machine opnieuw opwinden

1. Het stukparameters en vereisten van de batterijpool:
1.1 het stuk van de batterijpool: het type van uitbreidingsblok opblaasbare schacht, maximum het broodjesdiameter van het poolstuk: φ600mm (het ontwerpvermogen, de maximumgrootte tijdens productie is verwant met de breedte van het poolstuk en de kwaliteit van het poolstuk); de maximumbreedte van het poolstuk is 750mm, en minimumbreedte 100mm; binnendiameter van spoel 3 duim (φ76.2mm), aluminiumspoel; 1.2 afwikkelende closed-loop spanningscontrole: de waaier van de spanningscontrole is 0-10Kg; 1.3 windende spanningscontrole: <1n>
2. Technische beschrijvingen en componenten van de opnieuw opwindende en afwikkelende machine:
Nr.
Punt
Parameters
Opmerkingen
1
Afwikkelend apparaat
3-duim kern opblaasbare schacht
MAXφ600mm
2
Het mechanisme van de filmgids
φ30mm

3
De aanpassingsapparaat van de filmspanning
0-10Kg

4
Windend apparaat
3-duim kern opblaasbare schacht
MAXφ650mm
5
Het opnieuw opwinden van correctieapparaat
Correctie en groeperings de nauwkeurigheid is minder dan 0.5mm
Lineair mobiel rectificerend mechanisme
6
Servomotoraandrijving
Rek en elektrische controledoos

7
Rek en elektrische controledoos
Kleurenkaart: GSB05-1426-2001 (in plaats van GSB G51001-94), 61 R02-Vermiljoenen

8
Elektronisch controleapparaat
PLC

9
touch screencontrolebord
5,7 duim

10
Pneumatische componenten
SMC

11
Maximum mechanische snelheid van spoel en ontroller
50m/min

12
Specificaties van de machine
1700×800×1050

13
Het verbinden van stadium
Één plaat en twee cilinders

14
het zuigen
Vacuümsysteem
facultatief
3. Technische punten van het ontwerp van de opnieuw opwindende en afwikkelende machine:
3.1 het afwikkelen zich en de afwikkelende machine keuren de schacht van de cantileversteun voor zich het afwikkelen goed en het afwikkelen zich, en drijven de servomotor door de synchrone riemaandrijving en het magnetische mechanisme van de de spanningscontrole van de poederkoppeling om de schommeling en de ongelijkheid van de het afwikkelen zich en het opnieuw opwinden spanning te vermijden, vlotte verrichting verzekeren, en kunnen het touche screen volgens verschillende vereisten overgaan. Plaats willekeurig de het opnieuw opwinden en het afwikkelen zich lijnsnelheid, gemakkelijk te werken;
3.2 de opnieuw opwindende schacht is uitgerust met een lineair bewegend rectificatiemechanisme, en keurt servomotor en ingevoerde high-precision sensor goed om de het volgen opsporing van de rand van het poolstuk te realiseren, dat de rectificatienauwkeurigheid kan betrouwbaar verzekeren; 3.3 het opnieuw opwinden en het afwikkelen zich keuren de structuur van de opblaasbare schacht goed, die de lading en het leegmaken van het broodje van het poolstuk kan vergemakkelijken;
3.4 drijfapparaat: de servomotor drijft de drijfrol met een diameter van 60 door het reductiemiddel om het poolstuk te drijven vooruit, en de dringende cilinderpersen de rubber-met een laag bedekte rol op de drijfrol;
3.5 het paneel van de touch screenverrichting: geschikte controlewijze, de intelligente functie van de foutenzelfdiagnose; 3.6 kleur: Kleurenkaart: GSB05-1426-2001 die (GSB G51001-94 vervangen), vereist 61 R02-vermiljoen, spiegelverf, vlotte oppervlakte zonder vlekken, geen builen en kuilen. 3.7 zuigend mechanisme: Een krachtig industrieel zuigend mechanisme wordt gebruikt om de oppervlakte van het poolstuk te zuigen. (dit punt is facultatief)
4. Het milieu van het productgebruik
4.1: 0.4~0.6Mpa (46kgf/cm), is het stroomtarief van elke samengeperste lucht 10L/min, is de bezettingsgraad 50%
4.2 omgevingstemperatuur: 20~35℃
4.3 relatieve vochtigheid: 5~55%HR
4.4 voeding: Eenfasig AC220V; voltageschommeling minder dan ±10%; voeding: 3KVA
