1. Materiaalinleiding

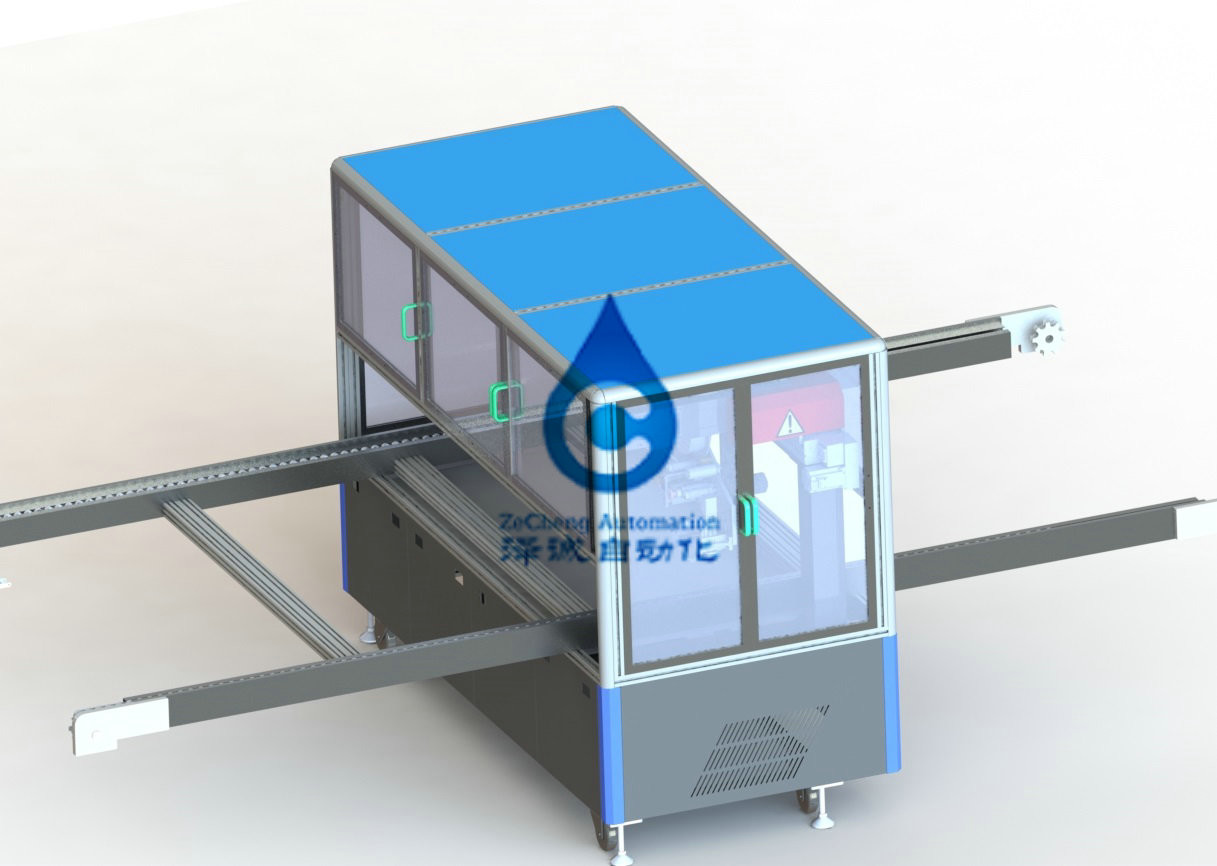

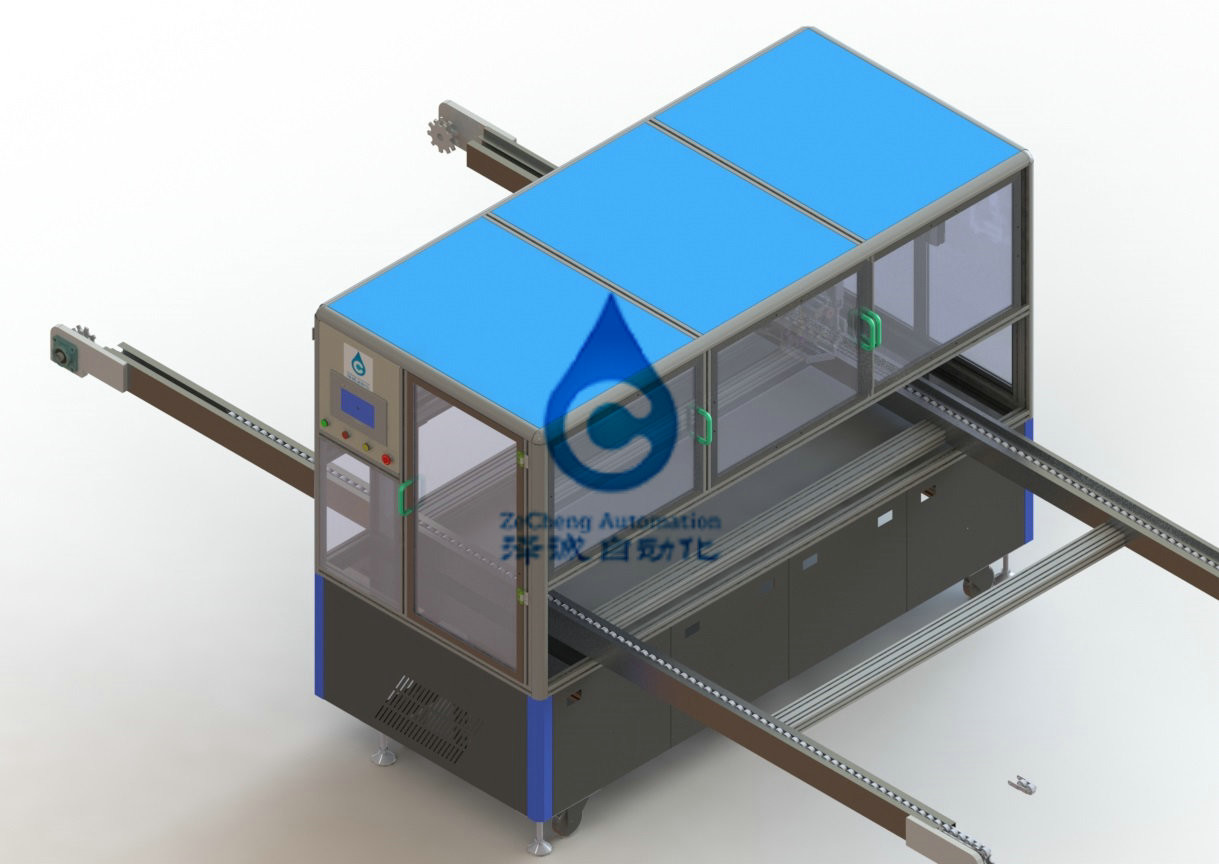

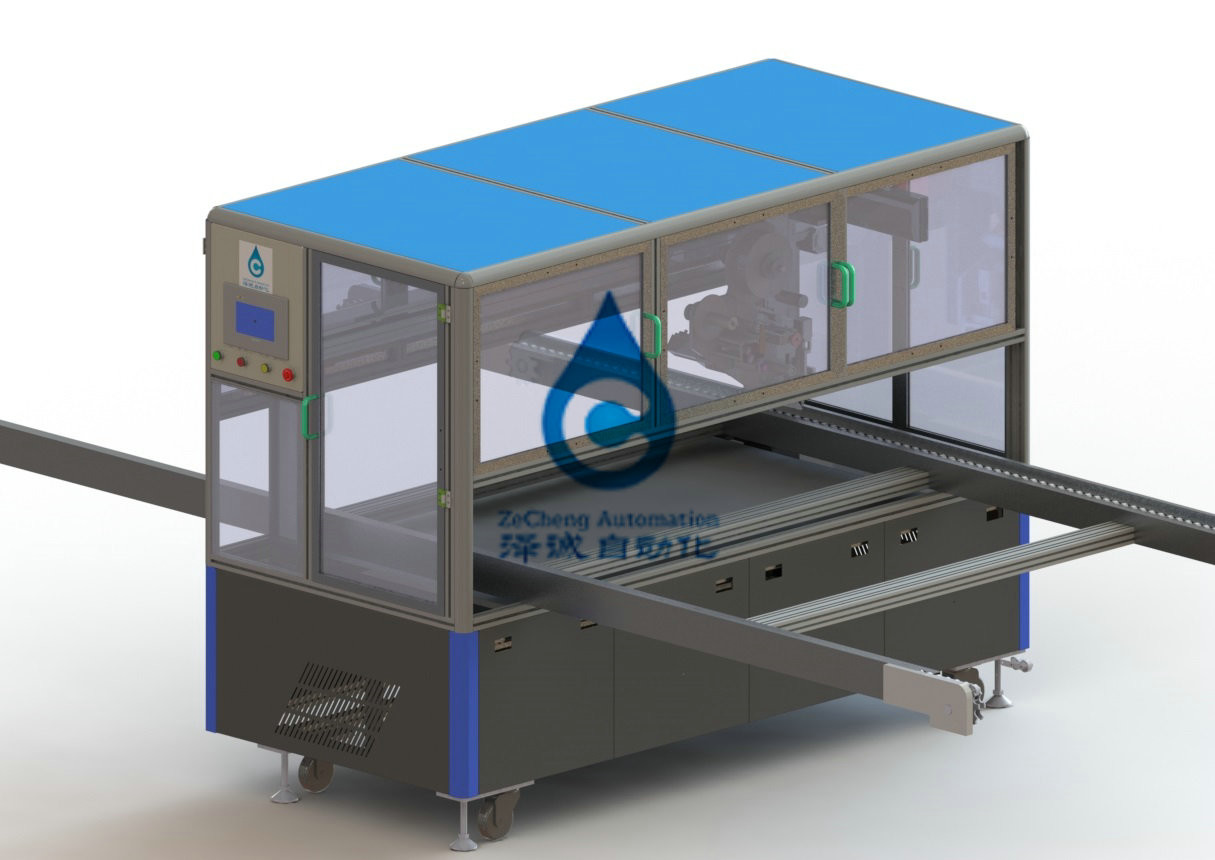

1.1. Dit apparaat wordt speciaal ontworpen voor het het vastbinden proces na de voltooiing van het lassen van het vierkante modulebusbar blad. Het heeft de functies van het automatische scherpe en automatische vastbinden, en is geschikt voor het vastbinden met gescheiden document.
2. Apparatenfuncties en parameters:
2.1. De grootte van de geschikte module is als volgt:
| Punt | T3 | |||
| Uitbarstingswijze | 1P25S-M1 | 1p28s-m2 | 1p28s-m3 | 1P25S-M4 |
| Lengte van de hoogte van de matrijzen * breedte * (mm) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Modulegewicht | 86 | 95 | 95 | 86 |
| Vlakheid bij de bodem van de module | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2.2 belangrijke functies van het materiaal
1) het materiaal zal de functie van materiële identificatie en bijtankende herinnering hebben om het non-stop bijtanken te realiseren; Als de machine wordt tegengehouden, zal het voor zodra worden tegengehouden ≥4h, en de onderbreking van elk einde ≤ 5min zullen zijn.
2) de controlemaatregelen van de spanningskracht in het proces van de filmtekening moeten zouden worden goedgekeurd om ervoor te zorgen dat de film tijdens het gehele het voeden proces en de film scherp proces op het gebouw wordt gespannen dat de film niet gebroken is. De spanningskracht kan worden aangepast, en de spanningskracht blijft stabiel nadat de specificatie wordt geplaatst.
3) het opnieuw opwindende mechanisme verstrekt macht voor de terugwinning van los aan te halen document, en kan het losse document ≥200m ontvangen;
4) de afwikkelende spoel moet de belangrijkste macht verstrekken, heeft functie opnieuw opwinden, en op een bepaalde manier opnieuw opgewonden die veiligheid in overweging vergt. De diameter van de montagespoel is 100450mm, en de efficiënte lading ≤20kg;
5) de het rollen druk is 0.1mpa wanneer de film wordt toegepast; Tijdens film het plakken, zijn er geen schade of krasteken op de film;
6) het scherpe mechanismehulpmiddel heeft de functie van het levensbeheer, is het vereiste van de selectie van het bladleven tijden ≥10w, kan het aantal scherpe tijden de specificatie, de herinneringen van het afloopalarm plaatsen de hulpmiddelverandering;
7) Bandbreedte 6080mm.
2.3. Materiaal technische parameters
| Punt | ZPCD05C | |
|
Technische parameters
|
De efficiency van | 40SApply 2 stroken van band |
| De totale macht (kW) | 3KW | |
| Normale werkende macht (kW) | 2.75KW | |
| Andere energiemedia | Droog samengeperste luchtbron | |
| Het gewicht | 800KG | |
| De materiaalgrootte | W1200mmXL2300mmXH1900mm | |
4. Energie media4.1. De voeding
4.4.1.Voltage AC220V, enige fase; De voltageschommeling is minder dan ±10%.
4.1.2. Frequentie 50 Herz.
4.2.air
4.2.1. Druk 0,4 ~ 0.45mpa.
4.2.2. Stroom van 10L/min.
5.Environmental voorwaarden
Het apparaat kan zonder barrière in de volgende milieuomstandigheden opereren.
5.1 omgevingstemperatuur: 5-35℃
5.2 vochtigheid 30-80% zou maar niet moeten bedauwen.
5.3 het zal van zout gas, giftig gas en corrosief gas vrij zijn.
5.4 het stof zal geen geleidend stof hebben.
5.5 de magnetische grens zal niet de magnetische grens van het apparaat beïnvloeden
