AC220V de Machine van de de Filmdeklaag van de batterijLopende band met de Servomotor van Panasonic

De eenvoudige Automatische Blauwe Machine van de Filmdeklaag met de Servomotor van Panasonic

1. Hoofdfunctie van dit systeem: kleef de buitenenvelop van de gekwalificeerde batterij

2. Dit systeem omvat: 1 reeks van batterij het voeden systeem, 1 reeks van band het voeden systeem, 1 reeks van zelfklevend deklaagsysteem, 1 reeks van blanking omzetmechanisme.

3. Batterij het laden systeem:

Dit systeem omvat: 1 reeks van elektrisch de duwmechanisme van de celomzet, 1 riemtransportband, 1 reeks van het mechanisme van de batterijtekening, 1 reeks van batterij duwend mechanisme

3.1 draaiend en duwend mechanisme van elektrische cel: het omvat 1 het draaien cilinder, 1 het draaien inrichting, hoofdzakelijk 1 dringende cilinder en 1 duwende cilinder.

3.2 transportband: het omvat op zijn plaats 1 stepper motor, hoofdzakelijk 1 riem en 1 sensor;

3.3 het mechanisme van de batterijtekening: het omvat 1 stepper motor, hoofdzakelijk 1 servomodule en 1 tekeningsplaat.

3.4 het mechanisme van de batterijopdringer: het omvat 1 het stappen motor, 1 servomodule, hoofdzakelijk 1 opdringersplaat en 1 plaatsende plaat.

4. Technische vereisten

4.1 het materiaal van de tikinrichting zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen;

4.2 de kwaliteit van de plaatsende plaat zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen of te dragen;

4.3 de kwaliteit van duw-plaat en trekken-plaat zal POM zijn, en het wordt niet toegestaan om de batterijoppervlakte te krassen of te dragen;

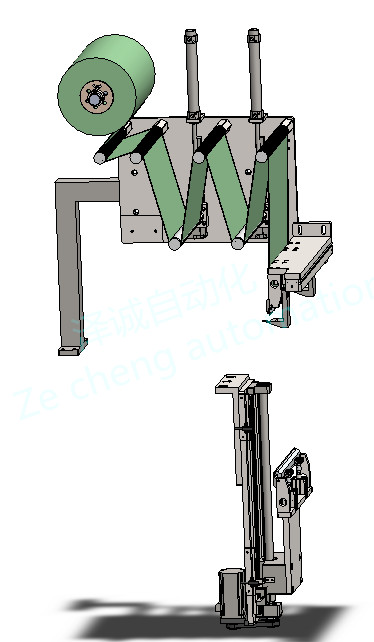

5. Band het voeden systeem:

Het systeem omvat 1 reeks van het afwikkelen van mechanisme, 2 reeksen van het spannen van mechanisme, 4 reeksen van over--rolt mechanisme, 1 reeks van het underclamping van en het trekken van mechanisme, en 1 reeks van het overclamping van en het snijden van mechanisme.

5.1 het spannen van mechanisme: het omvat 2 cilinders, hoofdzakelijk 2 lineaire diasporen en 1 spanningsrol

5.2 hoger het vastklemmen scherp mechanisme: 2 hogere het vastklemmen kaakcilinders, 1 reeks van het vastklemmen van blok, 1 snijderscilinder, 1 snijder;

5.3 lager vastklemmend en trekkend mechanisme: het omvat 2 lagere het vastklemmen kaakcilinders, 1 reeks van het vastklemmen van blokken, 1 servomotor, 1 loodschroef, hoofdzakelijk 2 diasporen en 1 synchrone riem

5.4 technische vereisten:

5.1 de over--broodjesoppervlakte zal met zaagtand worden behandeld, en de rubberriem zal niet het broodje aanhangen

5.2 de kleefstof wordt niet toegestaan op de oppervlakte van het het vastklemmen blok

5.3 SKD11 wordt vereist voor snijdersmateriaal, en de levensduur is 300.000 > tijden

5.4 pull-down zelfklevende precisie ±0.1mm

5.5 wordt het de batterij dringende en plaatsende blok gemaakt van polyurethaan, zodat wordt het niet toegestaan om de batterij te krassen;

5.6 het materiaal van de gidsbar onder de batterij is POM, en het wordt niet toegestaan om de batterij te krassen;

5.7 de precisieafwijking van film het plakken is ≤0.5mm. Er zijn geen rimpels en geen duidelijke bellen op de film het plakken batterijoppervlakte. De diameter van één enkele bel is < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5.8 de oppervlakte is volledig met een laag bedekt, en aluminiumshell kan niet worden blootgesteld;

5.9 de band is 35mm hoger dan de las, en het deel hoger dan de las om op de hogere dekking wordt vereist worden gekleefd, en geen lekkage van de las wordt toegestaan

5.10 opbrengst: ≥99%;

6. Configuratielijst
