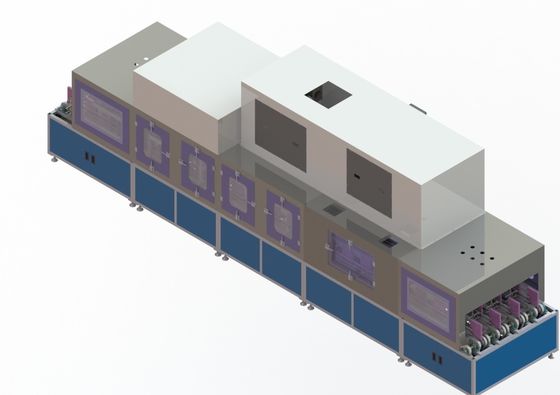

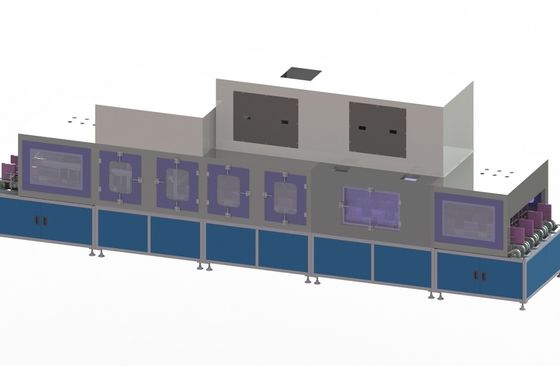

Automatische Vierkante Reeksbatterij die en het Vastbinden Machine, Lithium Ion Battery Production Line schoonmaakt
1.1. Functiebeschrijving
De vierkante aluminiumshell van de de machtsbatterij van het machtslithium ionen schoonmakende machine, voltooit hoofdzakelijk de vierkante batterij hand het voeden, van de hoge druknevel, borstel het schoonmaken, van het windknipsel, drogend, het voeden en ander functies.
Materiaalfunctie: schoon en droog de batterij, geschikt voor het vierkante reeksbatterij schoonmaken.
1.2.1 de was met water en de borstel met haar borstelen, wat de de elektrolytkristallisatie en vlekken op de batterijoppervlakte kan grondig uitwassen. Het water kan direct door het eigen de omloopsysteem van het materiaal worden gefiltreerd en door het reservoir worden opnieuw gebruikt, of direct door het systeem van de installatieomloop worden opnieuw gebruikt. Het materiaal is uitgerust met een maat van de waterdruk, kan de het verwarmen temperatuur van materiaal rechts-60 C worden aangepast, wordt het vereist om lage druknevel en hoge druknevel te hebben, wordt de waterdruk geplaatst aan 0.2-0.3 mpa, wordt elke nevelsectie vereist om een afzonderlijke watertank te hebben, kan de het terugvloeien of rij van de watertank worden geschakeld; De poolkolom moet beschermende componenten toevoegen om kortsluiting van de poolkolom en de huisvestingsoverlapping te verhinderen;
1.2.2 het aan de lucht drogen keurt elektrische ontploffing of samengeperste lucht goed, en de luchttemperatuur is kamertemperatuur. De waterdruppeltjes in bijlage aan de batterijoppervlakte moeten zouden worden weggeblazen, en geen watervlekken worden toegestaan. De lucht het blazen richting zou in het negatieve batterijpositief moeten zijn, en het eindgezicht en de oppervlakte allen worden van de batterijomtrek in de lucht geschikt die, blazen ervoor te zorgen dat de batterij na het schoonmaken zonder enige watervlekken;
1.2.3 het hete aan de lucht drogen keurt hete lucht goed, en de temperatuur is regelbaar bij Digital de temperatuurcontrolemechanisme van rechts-80 C. wordt goedgekeurd, is de precisie ±2.5 C, en de automatische constante temperatuur wordt gehandhaafd nadat de temperatuur wordt gestabiliseerd.
1.2.4 het algemene gebruik van de roestvrij staalmaterialen van uitstekende kwaliteit, buitenoppervlak het oppoetsen;
1.2.5 de waterafzet wordt gevestigd bij de bodem van de watertank, die voor het schoonmaken en het schoonmaken geschikt is. Het materiaal moet aan de vereisten van ononderbroken productie voor waterinham en drainage voldoen, en kan niet in het midden worden tegengehouden. Het doorgevende water in de doos, de inham van de waterpomp en de inham van de waterterugkeer zijn uitgerust met filtratieapparaat om de pijp te verhinderen te blokkeren, die voor het gemakkelijke schoonmaken wordt ontworpen. De tank is uitgerust met een vloeibare niveaumeter, die de functies van hoog en laag vloeibaar niveaualarm, automatische wateraanvulling en drainage kan realiseren. om de ononderbroken verrichting van het materiaal te verzekeren, zou het warme water vooraf met een vloeibare opslagtank moeten worden verwarmd.
1.2.6 het materiaal wordt vereist om volledig worden gesloten, en er zijn observatiegaten (transparant plexiglas) in elke werkplek, om de exploitant te vergemakkelijken om de het schoonmaken status te controleren en het interne vuil schoon te maken;
1.2.7 de batterijpassen door elke post regelmatig zonder het vallen of wordt weggeblazen; de batterij zou niet mechanische schade, krassen of andere tekorten moeten hebben; de oppervlakte zou geen spoor van water, sporen van water het drogen en roestvlekken moeten hebben;
1.2.8 het materiaal zal corrosiebestendig zijn, rust-proof, pollution-free, lawaai ≤75dB (test bij een afstand van één meter);
1.2.9 verbind de het lossen transportband van het lopende bandmateriaal tussen de voedende en drogende ruimte van het schoonmakende materiaal, en voer de batterij in het het voeden apparaat van de schoonmakende machine in door automatische logistiek, om ervoor te zorgen dat de positieve en negatieve polen van de batterij en aan het het lossen apparaat van het voormateriaal worden aangejaagd verbonden om onbemande verrichting van het het voeden apparaat van de schoonmakende machine te realiseren;
1.2.10stable verrichting van het materiaal, geen lekkage, lucht en elektriciteitslekkage, gemakkelijk te werken en te handhaven, gemakkelijk te herstellen;
1.2.11 zal de schoonmakende sectie van de watertank met respectievelijk verbindingen worden ontworpen. Geen waterlekkage en waterdamp zullen in de niet-schoonmaakt sectie worden geproduceerd, en het het verzegelen ontwerp zal zo ver mogelijk tussen de schoonmakende sectie en de lucht-besnoeiing drogende sectie worden gedaan de regurgitatie van de waterdamp aan de lucht-besnoeiing drogende sectie verhinderen. Redelijk structuurontwerp, het geschikt schoonmaken en onderhoud;
1.2.12 wanneer het achterste deelmateriaal er niet in slaagt op te houden of niet werkt, wordt de informatie geupload aan het systeem van MES van het bedrijf, dat bepaalt of het front-end materiaal of niet wordt tegengehouden. Wanneer het materiaal opnieuw in normale bedrijfsvoering is, wordt de automatische stroom van de poolgroep uitgevoerd volgens het eerste-in-eerste-uit principe.
1.2.13 eeding en lossend manipulator het automatische voeden, maar om het verdere automatische voeden, het voeden transformatie te overwegen
1.2.14 is de dagelijkse productie 26400, berekend 20 uren per dag, 22PPM per lijn.

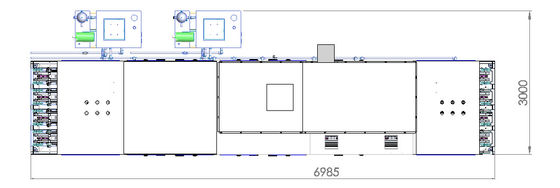

1.2.15 de ruimte van productielijnbehoeften
1.3. Processtroom
1.4. Materiaaldetails van de automatische schoonmakende machine:
| Het serienummer | De naam van het proces | Apparaatnaam | Materiaalvermogen | Hoeveelheid (post) |
| 1 | het voeden | Het voeden streek | 22 p.p.m. | 1 |
| 2 | nevel | De tank van de hoge druknevel | 22 p.p.m. | 1 |
| 3 | schrob | Automatisch het schrobben mechanisme | 22 p.p.m. | 1 |
| 3 | De besnoeiing van de hoge drukwind | Hoge drukwind het groeven | 22 p.p.m. | 1 |
| 4 | het drogen | Drogende tank | 22 p.p.m. | 1 |
| 5 | Transportband | Uitdelende transportband | 22 p.p.m. | 1 |
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan de inschrijver worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) Twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten dat worden veroorzaakt.
