Batterijcelvoeder Automatische Shell Feeding Machine Easy Access aan Materialen
1. Korte inleiding van batterij het voeden machine
Het apparaat is geschikt voor het automatische shell voeden van naakte batterijcel. Alvorens shell in te gaan, worden de positieve en negatieve elektroden geïdentificeerd en beoordeeld, en batterijshell en de batterijcel ontdoen respectievelijk van stof, om de netheid van batterijshell te verbeteren, de automatisering van de batterijcel te realiseren die shell ingaan, de personeelstoewijzing te verminderen, en de productieefficiency en de batterijveiligheid te verbeteren.
2. De ontwerpvereisten
2.1. Verwacht het voeden niveau van het naakte cel → automatische voeden van de erkenning → van de manipulator→ de positieve en negatieve elektrode omgekeerde het voeden verwijdering van het omwentelings→ stof van de elektrische verwijdering van het cel→ stof van aluminiumshell → stofverwijdering in shell → het automatische voeden in shell → het automatische voeden.
2.2. Zullen de plexiglas verzegelende platen rond het materiaal worden geïnstalleerd om stof en diverse voorwerpen te verhinderen binnen te gaan, en een aan-uit- installatie zal bij de materiële nemende positie worden geïnstalleerd
Gemakkelijke toegang tot materialen; Elk deel van het bewegingsmechanisme zal met beschermende dekking worden uitgerust en zal gehecht worden met veiligheidswaarschuwingsborden om de veiligheid van exploitanten te beschermen.
2.3. Het elektrische controlekabinet wordt geplaatst in het lagere deel van het materiaal, en de kabinetsdeur is geïnstalleerd met een slotknoop.
2.4. De pneumatische componenten zullen keurig worden geïnstalleerd, en van de luchtinham/afzet de pijpen van verschillende kleuren zullen worden gebruikt om materiaalonderhoud te vergemakkelijken; Pijp het verpletteren
Het bewegende deel van de pijpleiding keurt de slepende kettingsstructuur goed. 2.5. Belangrijkste onderdelen van materiaal
| Het serienummer | Systeemsamenstelling |
Systeem |
configuratie |
merk |
| 1 | Rekcomponenten | 1 reeks van | ||
| Gelaste skeletbouw | De lak dat bakt | 1 | ||
| 1 | ||||
| 2 | Het voeden systeem | De grondplaat | Het Phosphating zwart maken van staalstukken | 1 reeks van |
| 8 | ||||
| 2 | ||||
| 3 | Positief en negatief opsporingssysteem | Het voeden mechanisme | Het Phosphating zwart maken van staalstukken | 1 reeks van |
| 1 | ||||
| cilinder | SMC | 1 | ||
| 4 | Het systeem van de celomwenteling | 1 reeks van | ||
| 1 | ||||
| Het positieve en negatieve mechanisme van de elektrodenopsporing | SMC | 1 | ||
| 5 | De verwijderingssysteem van het celstof | 1 reeks van | ||
| cilinder | SMC | 1 | ||
| 1 | ||||
| 6 | Staalshell het voeden systeem | 1 reeks van | ||
| Het mechanisme van de celomwenteling | Het Phosphating zwart maken van staalstukken | 1 | ||
| 1 | ||||
| 7 | Staalshell het systeem van de stofverwijdering | cilinder | 1 reeks van | |
| 1 | ||||
| 8 | Automatisch shell het voeden systeem | 1 reeks van | ||
| De verwijderingsmechanisme van het celstof | 1 | |||
| R controle | 1 | |||
| 9 | Automatisch blanking systeem | De stofzuiger | 1 reeks van | |
| 1 | ||||
| De motor | R controle | 1 | ||
| 10 | Controlesysteem | 1 reeks van | ||
| PLC | omron | 1 | ||
| Touch screen | Kunlunstaat | 1 |
2.6. Materiaal technische parameters
| specificationsproject | ZBCA06A-00 | |
| Technische parameters | Efficiency (p.p.m.) | 6 (volgens het hete drukken en koude dringende tijd) |
| Samengeperste luchtsysteem | Luchtbron door partij a wordt verstrekt die | |
| Totale macht (kW) | 7 | |
| Normale werkende macht (kW) | 5 | |

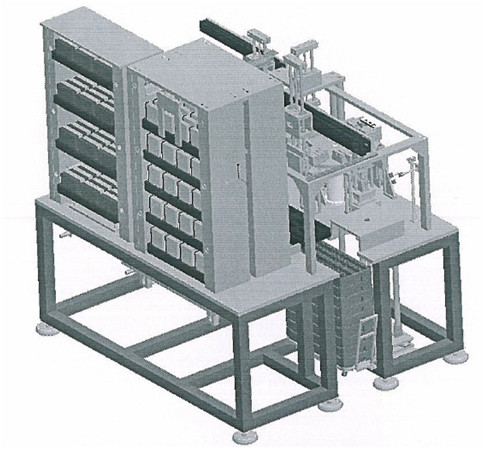

2.7. Deviceoutlineview
2.8. Beschrijving van hoofdmateriaalcomponenten:
2.8.1. Het voeden mechanisme van naakte cel: het is samengesteld uit het voeden van manipulator, opsporingssensor en het plaatsen van apparaat.
2.8.2. Het positieve en negatieve mechanisme van de elektrodenopsporing: het is samengesteld uit het plaatsen van apparaat, opsporingssensor, enz.
2.8.3. Roterend mechanisme van elektrische cel: het is samengesteld uit roterend apparaat, plaatsend apparaat, enz.
2.8.4. De verwijderingsmechanisme van het batterijstof: het is samengesteld uit batterij plaatsend apparaat en het apparaat van de stofverwijdering.
2.8.5 het voeden mechanisme van aluminiumshell: het is samengesteld uit het plaatsen van apparaat en het voeden van manipulator.
2.8.6. Aluminiumshell het mechanisme van de stofverwijdering: het is samengesteld uit aluminiumshell plaatsend apparaat en het apparaat van de stofverwijdering.
2.8.7. Automatisch shell het voeden mechanisme: het is samengesteld uit het plaatsen van apparaat, automatische shell het voeden apparaat en opsporingssensor.
2.8.8. Automatisch blanking mechanisme: het is samengesteld uit een blanking manipulator en een opsporingssensor.
2.8.9. Controlesysteem: de machine is uitgerust met onafhankelijke elektroraad, lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en ander componenten van de machtskring, controleplc, relais, apparaat van de motorcontrole, enz. En externe verbinding, die schakelaars en eindlijst gebruiken. PLC GEBRUIK OMRON. Het plafond van de machtskabel wordt gedeeltelijk geperforeerd. De kabels en de luchtleidingen tussen ander materiaal worden hieronder getelegrafeerd en door buizen geleid.
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
