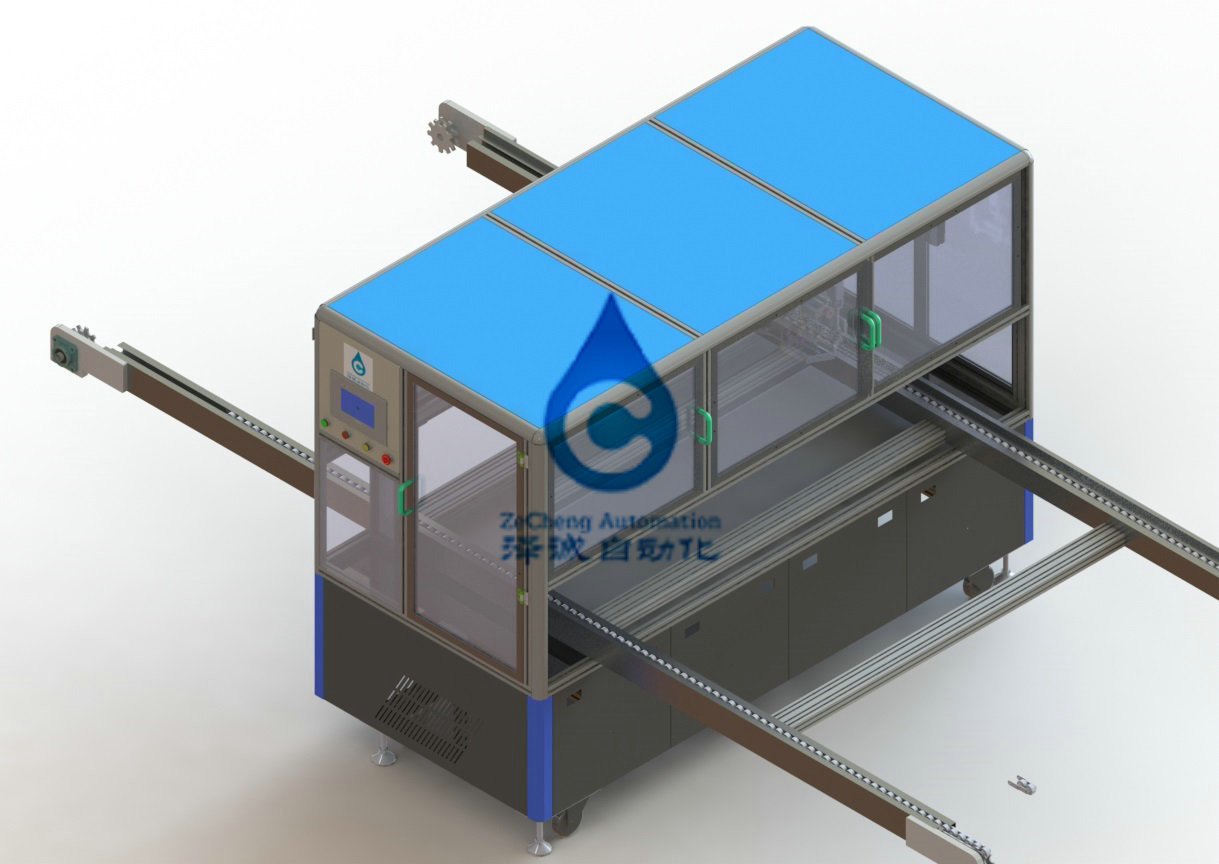

Batterijmodule Automatische het Vastbinden Machine voor Vierkant Modulebusbar Blad
1. Materiaalinleiding
1.1. Dit apparaat wordt speciaal ontworpen voor het het vastbinden proces na de voltooiing van het lassen van het vierkante modulebusbar blad. Het heeft de functies van het automatische scherpe en automatische vastbinden, en is geschikt voor het vastbinden met gescheiden document.
2. Apparatenfuncties en parameters:
2.1. De grootte van de geschikte module is als volgt
| Punt | T3 | |||
| Uitbarstingswijze | 1P25S-M1 | 1p28s-m2 | 1p28s-m3 | 1P25S-M4 |
| Lengte van de hoogte van de matrijzen * breedte * (mm) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Modulegewicht | 86 | 95 | 95 | 86 |
| Vlakheid bij de bodem van de module | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2.2 belangrijke functies van het materiaal
1) het materiaal zal de functie van materiële identificatie en bijtankende herinnering hebben om het non-stop bijtanken te realiseren; Als de machine wordt tegengehouden, zal het voor zodra worden tegengehouden ≥4h, en de onderbreking van elk einde ≤ 5min zullen zijn.
2) de controlemaatregelen van de spanningskracht in het proces van de filmtekening moeten zouden worden goedgekeurd om ervoor te zorgen dat de film tijdens het gehele het voeden proces en de film scherp proces op het gebouw wordt gespannen dat de film niet gebroken is. De spanningskracht kan worden aangepast, en de spanningskracht blijft stabiel nadat de specificatie wordt geplaatst.
3) het opnieuw opwindende mechanisme verstrekt macht voor de terugwinning van los aan te halen document, en kan het losse document ≥200m ontvangen;
4) de afwikkelende spoel moet de belangrijkste macht verstrekken, heeft functie opnieuw opwinden, en op een bepaalde manier opnieuw opgewonden die veiligheid in overweging vergt. De diameter van de montagespoel is 100450mm, en de efficiënte lading ≤20kg;
5) de het rollen druk is 0.1mpa wanneer de film wordt toegepast; Tijdens film het plakken, zijn er geen schade of krasteken op de film;
6) het scherpe mechanismehulpmiddel heeft de functie van het levensbeheer, is het vereiste van de selectie van het bladleven tijden ≥10w, kan het aantal scherpe tijden de specificatie, de herinneringen van het afloopalarm plaatsen de hulpmiddelverandering;
7)Bandbreedte 6080mm.
2.3.Equipment technische parameters
| Punt | ZPCD05C | |
|
Technische parameters
|
De efficiency van | 40SApply 2 stroken van band |
| De totale macht (kW) | 3KW | |
| Normale werkende macht (kW) | 2.75KW | |
| Andere energiemedia | Droog samengeperste luchtbron | |
| Het gewicht | 800KG | |
| De materiaalgrootte | W1200mmXL2300mmXH1900mm | |

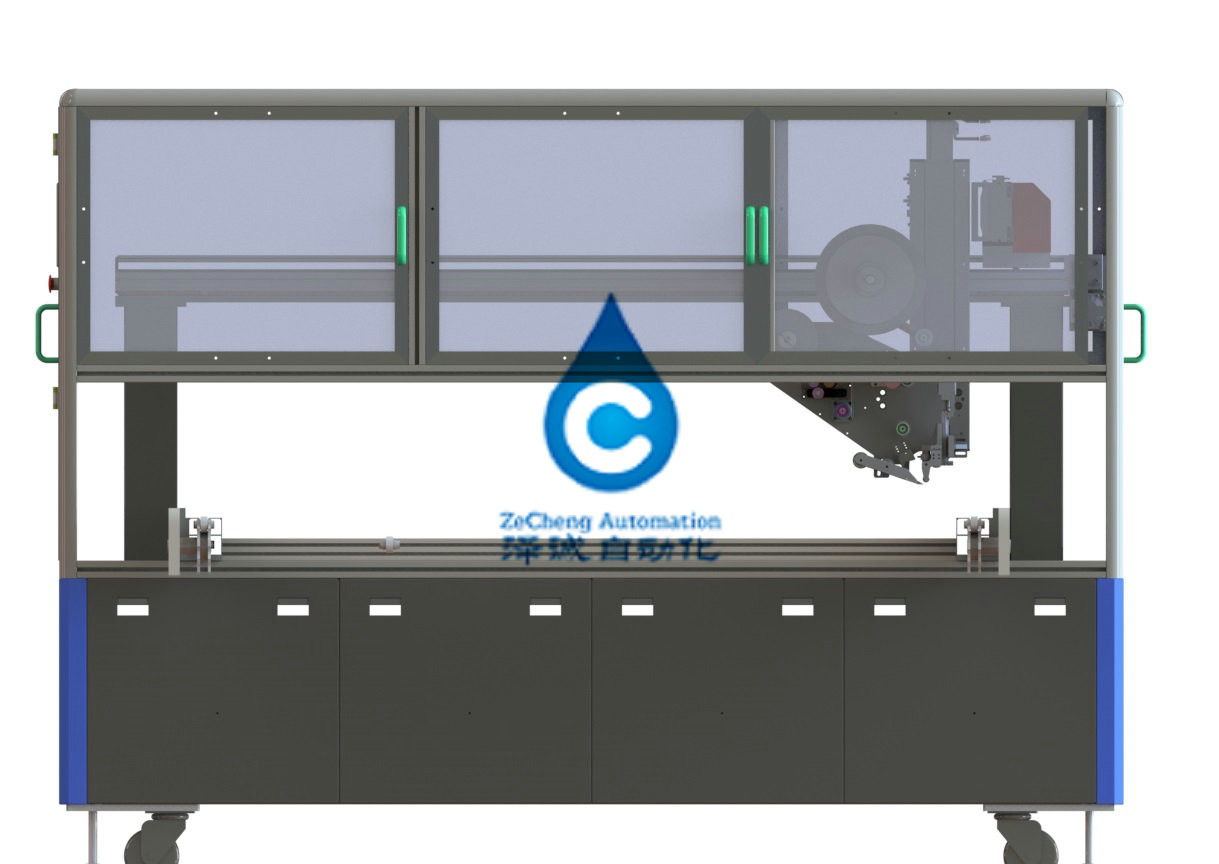

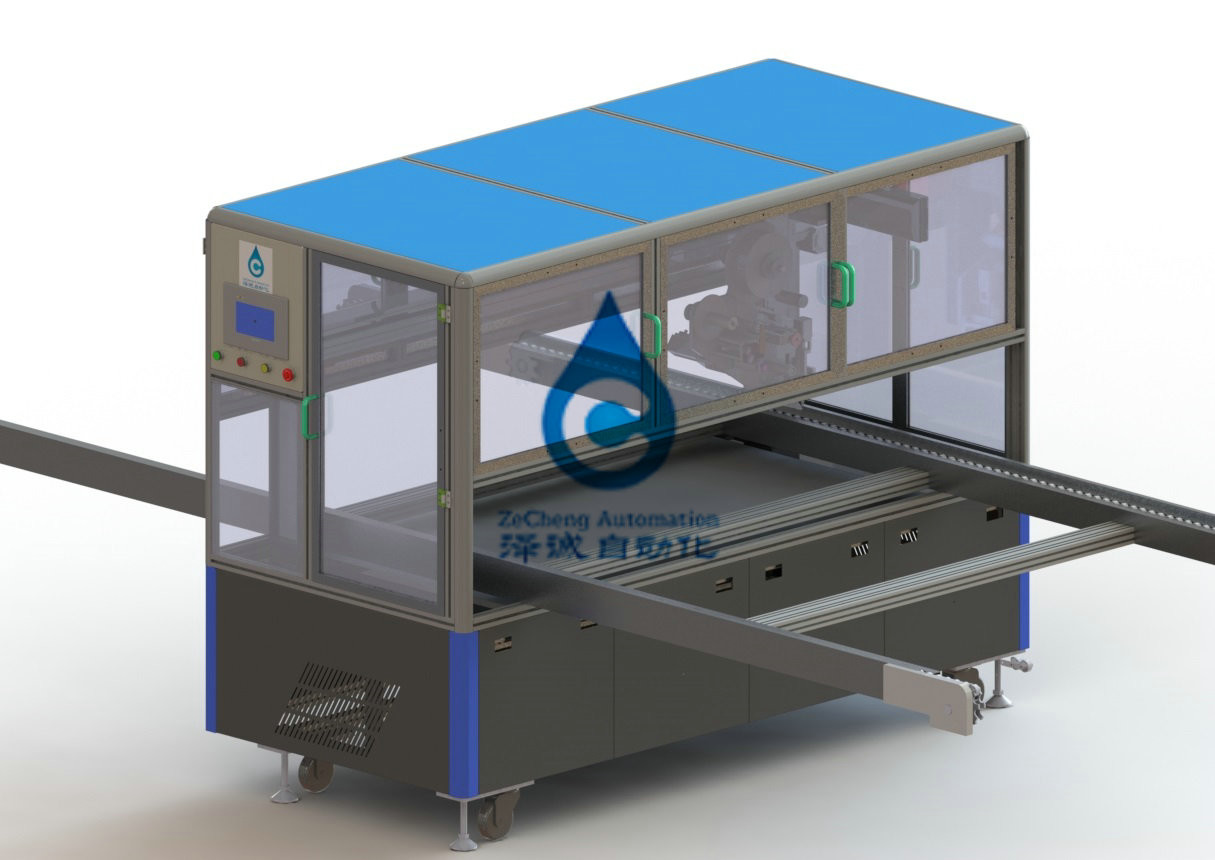

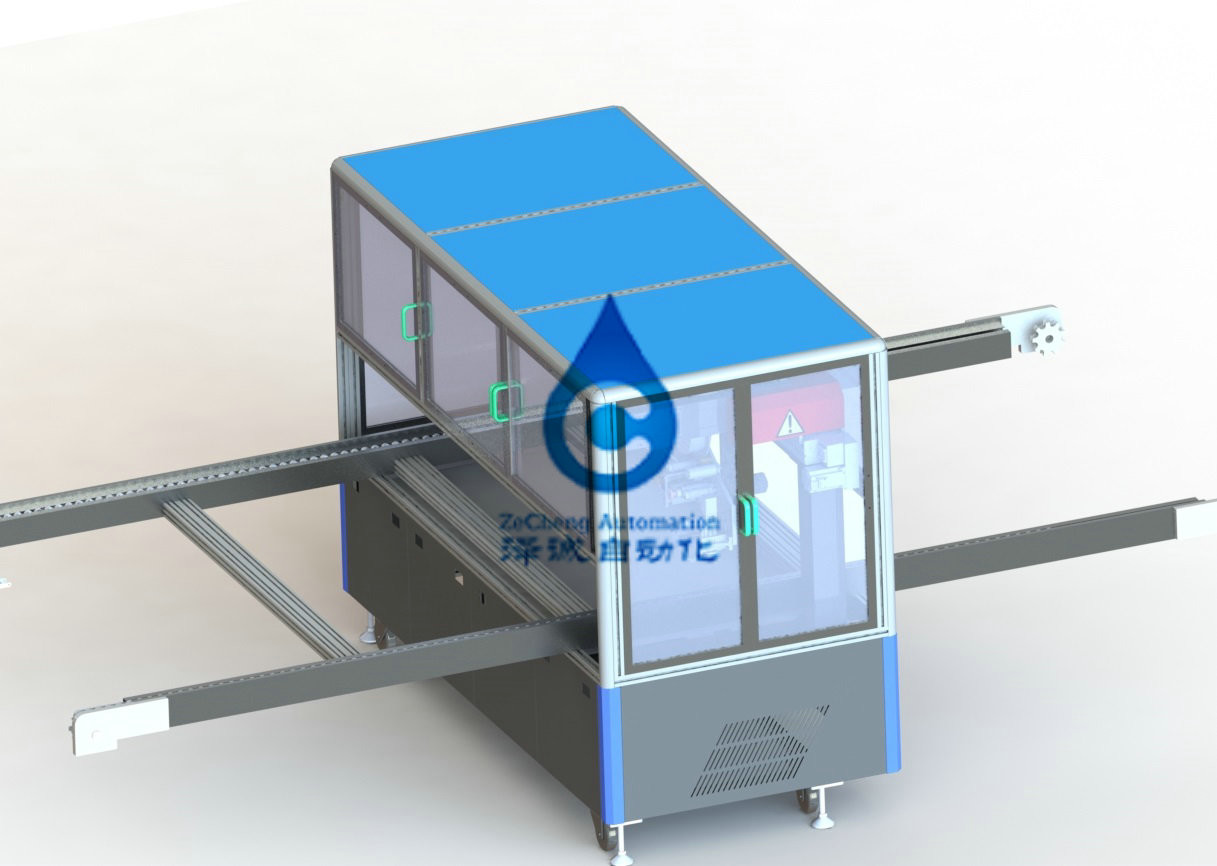

3, Apparatenbeschrijving
Wanneer het moduledienblad de lijm het plakken positie bereikt, wordt de actie van de plaatsende cilinder geblokkeerd, geeft de sensor een signaal, de z-As het lijmhoofd drijft zich neer te bewegen, en de band is dicht aan de module, en de lijmrol drukt het bandhoofd op de module, y-Beweging aan de servomotor, drijft het te bewegen lijmhoofd zich, plakt de band op de module, gaat naar de gespecificeerde lengte, sneed de band automatisch, en beweegt zich dan om de staartlijm te beëindigen. Na het plakken van één stuk, beweeg de x-As en plak een ander stuk van band.
Specifieke taakomschrijving:
3.1, het mechanisme van de lijmvoorbereiding
De inkomende band is manueel geïnstalleerd op het band afwikkelende mechanisme, de motorcontroles de het afwikkelen zich snelheid van het band afwikkelende mechanisme, en de spanning van de band wordt aangepast door het spannende mechanisme. Het versiedocument is gescheiden en verzameld bij beweegbare rubberrol 1 door het versiedocument terugwinningsmechanisme. ; Het lijm dringende mechanisme drukt de band om het volgende lijm trekken te vergemakkelijken.
3.2, het mechanisme van de trekkrachtlijm
De three-axis lineaire module van XYZ drijft het zelfklevende hoofd om de plakband op de module te bewegen en te plakken.
3.3, reksysteem
Het vierkant-paslassen wordt goedgekeurd om de stabiliteit van de gehele machine te verzekeren. Het is uitgerust met regelbare voetkoppen en universele wielen, die het niveau van het materiaal kunnen aanpassen en de beweging van de gehele machine vergemakkelijken.
3.4. Touch screenbesturingssysteem
De interface van de touch screenverrichting, systeemparameter het plaatsen interface, zijn er, noodsituatieeinde, macht- hand en automatische knopen.
3.5. Controle elektrokabinet
De elektrische raad is onafhankelijk geïnstalleerd binnen de machine, en de componenten van de machtskring zoals lekkageschakelaar, de stabiele voeding van gelijkstroom, PLC voor controle, relais, het apparaat van de motorcontrole, enz. zijn binnen geïnstalleerd. De verbindingen aan de buitenkant worden gemaakt gebruikend schakelaars en eindblokken. PLC keurt OMRON, Mitsubishi, Panasonic goed. Het plafonddeel van de machtskabel heeft perforaties. De kabels en de luchtleidingen tussen ander materiaal worden getelegrafeerd en bij de bodem door buizen geleid.
4. Energiemedia
4.1.The voeding
4.1.1Voltage AC220V, enige fase; De voltageschommeling is minder dan ±10%.
4.1.2.Frequency 50 Herz.
4.2.air
4.2.1. Druk 0,4 ~ 0.45mpa.
4.2.2. Stroom van 10L/min.
5.Environmental voorwaarden
Het apparaat kan zonder barrière in de volgende milieuomstandigheden opereren.
5.1 omgevingstemperatuur: 5-35℃
5.2 vochtigheid 30-80% zou maar niet moeten bedauwen.
5.3 het zal van zout gas, giftig gas en corrosief gas vrij zijn.
5.4 het stof zal geen geleidend stof hebben.
5.5 de magnetische grens zal niet de magnetische grens van het apparaat beïnvloeden
