Volledig Automatische Film die Windend de Assemblagemateriaal maken van de Machinebatterij

Volledig Automatische Film die Windend de Assemblagemateriaal maken van de Machinebatterij

1.1: inleiding aan apparatenfuncties en principes

Dit apparaat integreert de film die functie maken en functie van lithiumbatterijcel winden. Om de positieve en negatieve elektroden van de batterij te testen, zal het elektrodenoor in het productieproces (de lengte van het elektrodenoor kan worden aangepast) worden gesneden. De ultrasone lasser zal het elektrodenoor lassen en zal beschermende band vastmaken. Na de voltooiing van het productieproces, zal het materiaal automatisch het het poolstuk en diafragma, de eindekleefstof kleven winden. Na zich het winden en het vormen, wordt de cel overgebracht door het overdrachtmechanisme. Het overdrachtproces bevat heet gat, kortsluitingopsporing, verwerpt producten met gebreken en andere mechanismen om producten met gebreken te verhinderen in het volgende proces te stromen.

1.3: materiaal technische parameters

1.3.1 het laden materiële specificatie:

1.3.2 de specificatie van de ultrasoon lassenvlek

1) merk en hoeveelheid van ultrasone lasser

Positieve elektrode: 1 populaire machine van het wetenschaps super lassen

Negatieve elektrode: 2 populaire machines van het wetenschaps super lassen

2) de vereisten van de lassenvlek

Positieve pool 3mm×25mm strook; De negatieve pool is 3mm×4mm, en de totale lengte van de vier punten is 25mm.

3) levensduur van lassenhoofd

Het positieve hoofd van het elektrodenlassen ≥ 700.000 keer; Het negatieve hoofd van het elektrodenlassen ≥ 120.000 keer (enige kant);

4) aantal polaire oren

Één positieve pool, twee negatieve polen;

1.3.3 proces van beschermende kleefstof voor poolflard

1) een groep positieve poolparen;

2) de twee groepen negatieve pool kunnen worden gekleefd samen om geen lijm op buiten het buitenpooloor te bereiken, d.w.z., slechts drie stukken van lijm kunnen worden gekleefd.

1.3.4 naaldgrootte

Naalddiameter: 3.5mm; Geschikt voor 18650 cel het winden.

1.3.5 de vereisten van de productnauwkeurigheid

1) de afwijking tussen de lengte en de positienauwkeurigheid van de positieve en negatieve oren van de lassenpool is ≤±0.5mm;

2) de afwijking van de positienauwkeurigheid van de beschermende band is ≤±0.5mm;

3) afwijking van groeperingsprecisie van het winden (behalve fout door materiële precisie wordt veroorzaakt die)

Positieve/negatieve plaat: ≤±0.3mm

Verbied film/diafragma: ≤±0.3mm

4) afwijking in de lengterichting van positieve en negatieve polen

5) longitudinale braam van poolscheerbeurt: ≤10um

6) positief en negatief lassen efficiënt gebied (dikte 0.1mm van het elektrodenoor): ≥70%

7) de polaire braam van de oorscheerbeurt: ≤15um

8) de fout van de scheerbeurtlengte van het poolblad die (aan de deklaagnauwkeurigheid beantwoorden): ≤±0.5mm

9) het leven van de snijder van het pooloor: 1 miljoen keer

10) het leven van de snijder van de poolplak: 300.000 keer

11) het leven van de diafragmasnijder: 2 miljoen keer

12) het hete tarief van de gatenpas: 99.8%

13) de metingstarief van de kort:sluitenlekkage: 99.8%

1.3.6 totale grootte van het materiaal: lengte van 5000 hoogte mm× van de breedte mm× van 1950 van 2200 mm (exclusief de bovenmatige lengte van het het lossen deel).

1.3.7 netto gewicht van materiaal: 6000KG.

1.3.8 leveringsmacht: AC 220V± 10% 50Hz.

1.3.9 macht: totale macht: 15KW.

1.3.10 de drukbron van de leveringslucht: luchtdruk 0.5mpa (5kg/c㎡); Het vereiste tarief van de luchtstroom: 600NL/min (standaardliter).

1.3.11 temperatuur en milieu-eisen:

Gebruiksmilieu (vanaf JISB3502)

(1) omgevingstemperatuur: 0 ~ 55℃;

(2) er moeten geen corrosief gas of brandbaar milieu, geen stof en ander ruw milieu zijn.

3.3.3.12-apparatenkleur: hoog-glansbeige

3.3.3.13-materiaallawaai: ≤75db.

1.3.4 capaciteit van materiaal

1. Productiecapaciteit

Productiesnelheid ≥ 27 p.p.m. 700mm lange pool (diafragma delocalisering, positieve pool 1 oor; Één of twee negatieve polen

Zeer oor)

Productiesnelheid ≥ 20 p.p.m. 900mm lange pool (diafragma delocalisering, positieve pool 1 oor; Één of twee negatieve polen

Zeer oor)

Nota: behalve materiële tekorten, zouden aan beide voorwaarden moeten worden voldaan.

2. Korrel-zichbewegend tarief ≥ 95%

Opbrengst = daadwerkelijke productiehoeveelheid (de snelheids * daadwerkelijke lopende tijd van de materiaalproductie).

3. Opbrengst ≥ 98%

Opbrengst = hoeveelheid van goede/daadwerkelijke productie (exclusief materiële tekorten).

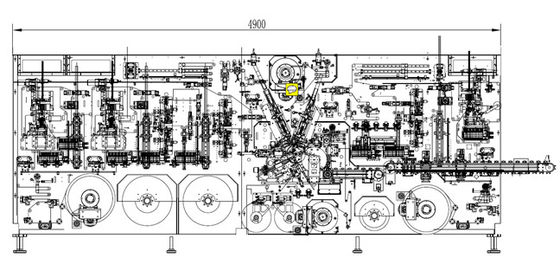

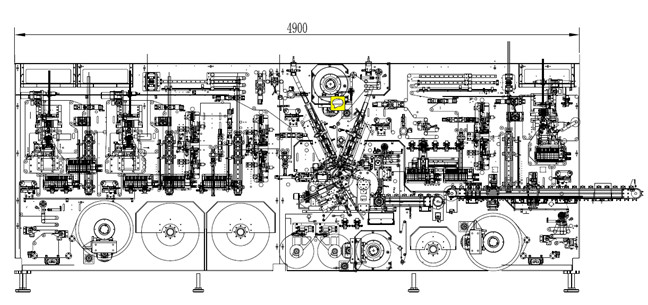

3.3.5: gedetailleerde beschrijving van materiaalstructuur

1. Pool-stuk die (de positieve en negatieve stukken zijn hetzelfde) vervoeren: het is samengesteld uit het afwikkelen van kader, spanningscontrole, het apparaat van de stofverwijdering, afwijking apparaat rectificeren, het leiden apparaat, enz. die

1) afwikkelend kader: het afwikkelende kader is één enkele cantilever en dubbele een steunstructuur, die door ac servomotor in het centrum, met zich het actieve afwikkelen, wordt gedreven en met het automatische mechanisme van de afwijkingscorrectie, en het pneumatische automatische het aanhalen winden met de klep van de luchtcontrole uitgerust;

2) spanningscontrolemechanisme: door de potentiometer aan het schommelingswapen wordt aangesloten aan de afwijking van de controlepositie, kan de spanning die worden aangepast;

3) het apparaat van de stofverwijdering: het apparaat keurt motor gedreven borstel en negatieve drukzuiging goed om het stof aan beide kanten van de pool, met de hoge efficiency van de stofverwijdering te verwijderen;

4) procesafwijking die apparaat rectificeren: het apparaat is samengesteld uit twee mechanismen: opsporing en uitvoering. De verwijzingsrand van het poolstuk wordt ontdekt door optische vezelsensor om te bepalen of het poolstuk wordt gecompenseerd. Dan controleer de oscillator om de afwijking te rectificeren;

5) pool het voeden apparaat: het apparaat wordt gedreven door een servomotor, die nauwkeurig de pool in het windende deel introduceert om de distributie en het plaatsen van de pool te verzekeren en automatisch compenseert;

6) diafragma die vervoeren: het is samengesteld uit het afwikkelen van kader, spanningscontrole en andere apparaten. Het afwikkelende kader, spanningscontrole is hetzelfde als de afwikkelende post van het poolblad.

2. Pool-het mechanisme van het oorlassen

Twee reeksen negatieve elektrode het voeden oren, lassend mechanisme die, de negatieve vastgestelde lengte van het elektrodenoor scherp apparaat, de positieve lossing van het elektrodenoor voeden en heeft een polair oor het in reliëf maken mechanisme. De positieve pool een reeks van pool het voeden oor, lassend mechanisme, en bevat een deklaagmechanisme.

3. Pool-mechanisme van de oor het beschermende band

De positieve 1 reeks van polair oordeeg, verbiedt 2 reeks van polair oordeeg, wordt het polaire oordeeg hoofdzakelijk gebruikt op het polaire oordeeg.

4. Windend deel: dit deel keurt drie-speld drie-post het winden wijze, unidirectionele pneumatische naaldtekening goed, naald worden het winden en het roterende hoofd gedreven door ac servomotor, kunnen de Hoekpositie en de lineaire snelheid eerst binnen gesloten lijn automatische controle, positieve pool zijn, negatieve pool eerst op twee manieren kunnen vrij worden geplaatst.

1) positieve en negatieve pool die afsnijden: keur schaar het afsnijden goed, is hier uitgerust met de verwijderingsapparaat van het poolstof;

2) diafragmaknipsel: pneumatisch knipsel met bergmes;

3) scherpe band: pneumatisch knipsel met bergmes;

4) blanking: het gebruiken van het mechanische ondergraven. Tijdens het voeden, wordt de pneumatische klem gebruikt om de elektrische cel vast te klemmen en dan wordt de rollende naald geroteerd om het gat door te realiseren, en het heeft de functie van heet gat. Wanneer het materiaal de functie van door gat en heet gat GEBRUIKT, is het natte diafragma nodig. Als het klantenproces het gebruik van droog diafragma vereist, dan zou de naald regelmatig met een agent van de filmversie moeten worden bespoten. Kortsluitingopsporing tijdens blanking. Kortsluitingdetector: 100v-500v regelbare gelijkstroom; Stroom, 1 microampère-9 microamperes.

5. Houd het band het voeden apparaat tegen: de passieve het afwikkelen zich methode, het volledige afwikkelen zich, pershoofd, het knipsel van het bergmes door de cilinder, band het winden lengte kan zonodig worden geplaatst.

6. Het vervoeren van delen in stukken: de intermitterende transportband wordt goedgekeurd, die met slaat van de gehele machine, en horizontaal wordt geschikt overeenstemt. De materialen worden gelost op de rechterkant van het materiaal, worden de gekwalificeerde producten en de producten met gebreken geïnspecteerd, worden de gekwalificeerde producten geleverd aan de inzamelingspost, en de producten met gebreken vallen in de doos van de afvalinzameling.

7. De beschrijving van de machinestructuur

1) het kader wordt gemaakt van gelaste staalprofielen en door te verouderen verwerkt. De muurraad wordt gemaakt van de staalplaten van uitstekende kwaliteit en de twee partijen worden gemalen met hoge planeness en goede structurele starheid om de verrichtingsnauwkeurigheid te verzekeren.

2) gidsrol: de oppervlakte van aluminiumlegering wordt behandeld door superhardoxydatie, met hoge oppervlaktehardheid en niet gemakkelijk te dragen;

3) de elektrische controledoos wordt gevestigd binnen de machine, zijn de hardware en de bedrading verdeeld in functionele blokken, is de sterke huidige en zwakke stroom gescheiden, heeft het de beschermingsfuncties van kortsluitingoverbelasting, machtslekkage en gelijk verlies;

4) het mens-machine interfaceontwerp wordt vermenselijkt en wetenschappelijk, en de foutenplaats kan worden getoond;

5) het is uitgerust met de alarmfunctie van het breken van de band en het uitputten van het materiaal, en de machine zal automatisch ophouden om het ononderbroken rollen van het materiaal te verzekeren;

6) het is uitgerust met correcte en de opsporingsfuncties foto-elektrische van alarmfuncties (kortsluiting, weinig pooloor, riemverbinding, enz.); Verwerpingsfunctie; Met het diafragma, kan de positieve en negatieve plaat één enkele broodjesfunctie hebben;

7) het heeft de gebeëindigde functie van het tellen - producten en het meten van de lengte van poolstukken;

8) het materiaal heeft de efficiënte faciliteiten van de veiligheidsbescherming.

Iii. materiaal werkend milieu

1. Materiaalgewicht: 500-1500kg per eenheid;

2. Omgevingstemperatuur: bepaald door het fabrieksmilieu van partij a;

3. Controlevoeding: 380V in drie stadia, 50HZ, 5KVA-de waaier van de voltageschommeling: + 10%-10%;

4. Samengeperste lucht: na het drogen, filtratie en drukstabilisatie: de afzetdruk is groter dan 6.0kg/cm2;

5. Vacuüm: de vacuümbron zal door partij a, ≦ -80kpa worden verstrekt;

6. De partij a zal ervoor zorgen dat de lucht op de plaats onbelemmerd is;

Iv. installatie, het zuiveren en opleiding

1. Tenzij schriftelijk anders vereist, zal de partij a voor het ontvangen van, het uitpakken van en het vervoeren van de machines aan de installatieplaats verantwoordelijk zijn.

2. De partij B zal voor de installatie, het zuiveren en systeemintegratie van het materiaal verantwoordelijk zijn.

3. Nadat de installatie wordt voltooid, zullen beide partijen proefproductie van het materiaal in kleine partijen leiden. Slechts nadat het materiaal wordt gekwalificeerd en door partij a goedgekeurd, kan het materiaal officieel worden in massa geproduceerd.

4. De partij B zal de opleiding van voor partij een personeel kosteloos verstrekken. De inhoud omvat het normale gebruik, het onderhoud, de foutenanalyse en het oplossen van problemen, verrichting van het materiaal

Veiligheid en spoedprocedures.

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
