Een samenvatting,

Cilindrische aluminiumshell met elektrische cel wordt uniform automatisch verzegeld en het proces van de riemtaille wordt uitgevoerd. Het materiaal kan de condensator verzegelen, en de de het verzegelen hoogte en diepte kunnen worden geplaatst.

Ii. de vereisten van het productieproces

1. Productproces:

1.1. Capaciteit: ≥40ppm

1.2. Productvereisten: er zijn geen barst of kras in de verbinding, geen aluminiumschroot, en de mondvorm is rond, zijn er geen kras of misvorming van het shell lichaam, en de het verzegelen Hoek past de hogere dekkingshoek aan.

1.3. Beschadig niet de poolgroep en behandel binnen shell, en breek niet de zegelring.

1.4. Geschikt voor ganizational 8*25, ganizational 10*25, ganizational 10*40. Het product zal bij 8±0.05mm in diameter worden gecontroleerd na het verzegelen.

1.5. De hoogtevariatie is in de waaier van +/0,1

1.6. Gebruiks multi-station roterende lijst voor het voeden.

1.8. Het impulsaantal kan niet in alle programma's worden gebruikt om de positie van de servomotor te tonen, in mm, zoals de positie van de het toenemen motor, de positie van de pre-verbinding, enz. om te zetten.

2. Productgrootte:

2.1. Grootte en Hoek van verbinding van hogere dekking:

2.2. Vorm en grootte van productbodem:

2.2.1 hoogte en grootte van het product: pas de hoogte van de basis aan om aan de hoogteveranderingen van verschillende modellen aan te passen

Iii. materiaalvereisten

3.1. Het verzegelen de positie, het verzegelen de slag, de voersnelheid en de voerpositie kunnen worden aangepast. Nadat de omwenteling door de CAM splitser wordt gedreven wordt voltooid, is de het voeden inrichting concentrisch met het verzegelende systeem dat.

3.2. Het verzegelende hulpmiddel kan eenvoudig worden vervangen, en het kan voor producten van verschillende grootte worden gebruikt door veranderende te bewerken

3.3. PLC controleert elke cyclische actie: werkstuk het vastklemmen, voer het verzegelen, terugkeer, lossing.

3.4. De gedetailleerde verrichtingsinterface is touch screen

3.5. De afzonderlijke controledoos voor het elektrodeel en scheidt de elektrodoos van het elektromagnetische pneumatische deel

3.6. De gehele machine zou met de dekking van het stofbewijs moeten worden uitgerust, die redelijk voor toekomstige onderhoud en reparatie wordt ontworpen

3.7. De verrichtingsinterface wordt vereist om in Chinees te zijn

3.8. De elektrische doos en de pneumatische controledoos moeten worden gesloten

3.9. De verzegelende machine zou een schot bij het verzegelende mes moeten toevoegen om de exploitant worden gekwetst te verhinderen

3.10 de afzet van de voeding en de luchtbron van het materiaal zal bij de juiste achterhoek van het lagere deel van het materiaal worden gevestigd. De luchtbron zal met een druk regelende klep en een barometer worden uitgerust.

3.11. Apparatenkleur: de belangrijkste kleur van het apparaat is computerwit, en het aantal van de kleurenplaat is 3a530-5707; De kleur van de controledoos is blauw en groen.

Het aantal van de kleurenplaat is HP-3597

3.12. Het drie-kleur indicatorlicht in de hogere linkerhoek van het apparaat kan de status van het apparaat tonen

3.13. De vereisten van de materiaalconfiguratie: het touche screen van het materiaal zal kunlun tongtaimerk zijn, en PLC zal Mitsubishi of panasonic merk zijn. Pneumatische componenten die SMC gebruiken

3.14 wanneer het vastklemmen van het product, zou de het voeden inrichting het product te roteren tijdens het verzegelen moeten verhinderen.

Iv. organisatieinleiding

4.1 kadermechanisme: 40X40 vierkant lassen die, de verf van het oppervlaktebaksel, kleur die overeenkomstig klantenvereisten, het substraat het chroomplateren gebruiken van de staalplaat vormen zich. Het kader zou sterk moeten zijn, vooral de beklemtoonde delen (zoals het vaste verzegelende systeem en de steunkolom en grondplaat die van de motor, mechanisme, enz. opvijzelen). De bijlagen worden sterk geconstrueerd.

4.2 verzegelend systeem: de verzegelende die vorm keurt wolframstaal goed uit Taiwan, met vlotte oppervlakte en lange levensduur wordt ingevoerd.

4.3 het opvijzelen van systeem: het mechanisme drijft het opkrikkenmechanisme om voor het verzegelen toe te nemen.

4.4. Omwentelingssysteem: de motor drijft de draaischijf om te roteren, en de post wordt geschakeld met regelbare snelheid.

4.5 het voeden systeem: pallet het voeden, de condensator kan manueel op de pallet worden geplaatst voor het afzonderlijke voeden.

4.6. Controlesysteem: PLC van Mitsubishi controlesysteem, touch screenverrichting.

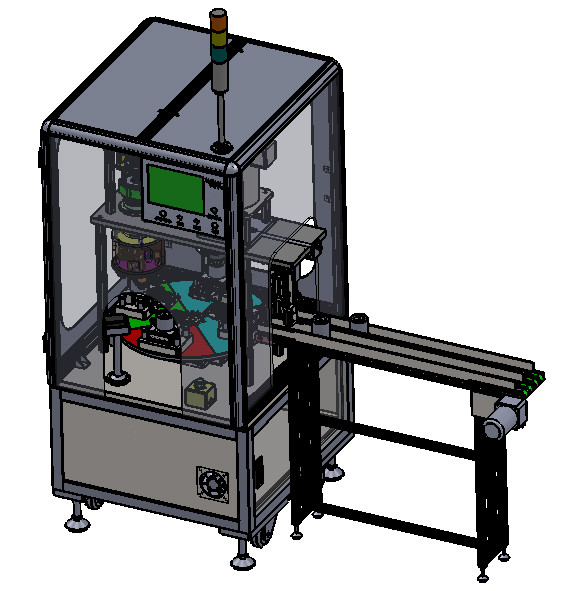

4.7. Machinestructuur:

4.9. Lijst van standaarddelen:

Arbeidsvoorwaarden van materiaal

5.1. Voeding: eenfasige 220V, de waaier van de voltageschommeling: ±10%

5.2. Omgevingstemperatuur: 10-35℃

5.3. Plaats vrij van corrosieve en explosieve gassen en vloeistoffen

5.4. Luchtbron: de druk van samengeperste lucht is groter dan 0.6mpa

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
