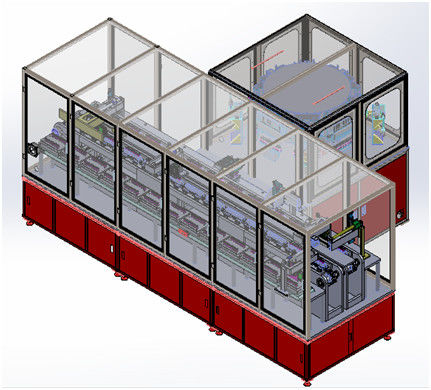

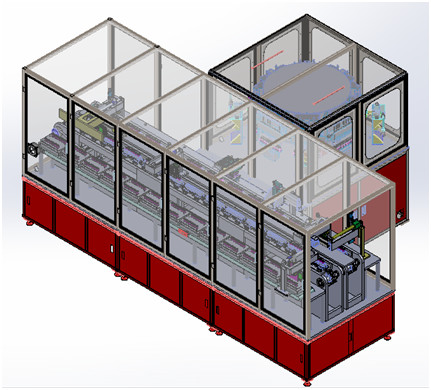

Automatische Vloeibare Injectiemachine voor 3200F Cilindrische Supercapacitor
materiaalinleiding
Het materiaal is geschikt voor hand het voeden doos van ronde aluminiumshell supercapacitor, grijpt het materiaal automatisch supercapacitor, veegt automatisch de streepjescode, weegt automatisch, bepaalt de plaats automatisch van het vloeibare injectiegat, draait automatisch de plaat aan voer, vult automatisch de vloeistof, zuigt automatisch om te rusten, weegt automatisch de tweede keer, en snijdt automatisch het materiaal.
2. Technische parameters:

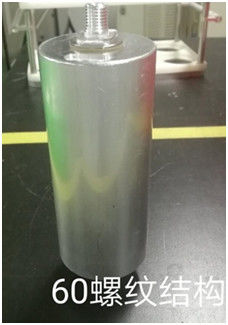

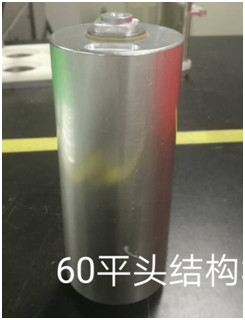

2.1. Grootte van supercapacitor:
| Supercapacitormodel | Diameter (mm) | H (mm) | H1 (poolkolom) (mm) | M (pooldraad (mm) |
| 60162 | 60 | 162 |
2.1 vacuümbemonstering en toen vloeibare injectie, éénmalige vloeibare injectie, vloeibare injectie na de vacuüm en druk afwisselende statische wijze, goede absorptieconsistentie, goede uniformiteit, hoog rendement, hoge precisie, gemakkelijke en betrouwbare verrichting; 6 ultracapacitors op een vloeibaar injectiedienblad en 8 post roterende lijst kunnen 48 ultracapacitors zuigen en onder druk zetten. De bevindende tijd kan worden geplaatst.
2.2 vloeibaar injectieproces:
De hand voedende doos→ manipulator grijpt automatisch 6 supercapacitors aan kleine dienblad→ supercapacitor automatisch roteert om de streepjescode → te vegen zette hen in de elektronische schaalinrichting om supercapacitor vóór de vloeibare klemmen van de injectie→ manipulator supercapacitor in de vloeibare de servomotordraaien van het injectiedienblad te wegen → supercapacitor. Ontdek automatisch vloeibare injectiehaven en het verbeteren de de havenplaats van de vloeistofinjectie - knip manipulator automatisch klein dienblad in het wiel - automatische injectiepomp aan de super condensatorvuller - automatische pompende lucht in vacuümstaat, laat tribuneabsorptie (vloeibare injectiepost) - > nota vloeibaar dienblad nadat acht keer automatisch tribune uit tribunemanipulator laat automatisch laten super condensator verwijderen na het wegen (ongeschikte supercapacitor kunstmatige rehydratie) - > terugkeer van het nota is de vloeibare dienblad automatisch de hoogste positie voor de volgende cyclus weging, vloeibare injectie, vacuüm liet tribune, die opnieuw wegen.
2.3 eigenschappen:
2.3.1 gebruiks afzonderlijke supercapacitor automatisch om onder druk te zetten en te zuigen.
2.3.2 het gesloten vacuüm pompen en het onder druk zetten worden goedgekeurd om de elektrolyt van supercapacitor uit in grote hoeveelheden te verhinderen worden gepompt, het aantal tijden van tweede vloeibare injectie te verminderen, en de vacuümpomp te beschermen tegen corrosie.
2.3.3 de vacuümtank keurt een uniek het koelen structuurontwerp goed. De elektrolytische die vloeistof door de vacuümtank wordt gekoeld is gecondenseerd bij de bodem van de tank om de vacuümpomp te beschermen.
2.3. Automatisch wegend en trekkend riemsysteem: automatische steunstroom die riem, het automatische wegen van supercapacitor, wegende computer en gegevens - verwerking, database, NG alarm en andere functies trekken.
3. Basisparameters:
|
Machinespecificaties project |
ZDAE07C |
| De efficiency van | 12PPM (de efficiency wordt berekend in 2 minuten volgens de vacuüm het pompen tijd) |
| De vloeistof van de precisieinjectie | Binnen +/- 2 g |
| Laat tribunetijd | Berekend volgens 2min. |
| De opbrengst | Het gekwalificeerde tarief van één injectie is 98% van >, en ongeschikte supercapacitor keurt handreplenisher goed. |
| Vloeibaar injectietarief | 180 ~ 300 g zijn regelbaar |
| macht | 5KW |
| Precisie van elektronische schaal | Waaier: 5Kg, nauwkeurigheid ±0.1g. |
| Het tarief van de materiaalmislukking | 5% of minder |
| het verzegelen | De vloeibare injectiepost is in de verzegelde staat, en het vacuüm wordt gepompt aan -95kpa, die voor 2min) kan worden gehandhaafd |
| Totale grootte (mm) | 4500*3000*1800 |
3.2.1. Zet manueel de gehele doos van ultracapacitors in de het voeden vacature.
3.2.2. De manipulator neemt supercapacitor van de materiële doos, veegt de streepjescode en zet het in de wegende post;
3.2.3. Het elektronische wegen, zal het apparaat automatisch de streepjescode en de wegende gegevens in de computer lezen;
3.2.4. De manipulator zal automatisch het wegen supercapacitor verwijderen en zal het in het sub-dienblad zetten. Er zijn 6 supercapacitors in één sub-dienblad.
3.2.5. De cilinder drijft het passieve wiel om ultracapacitor, het actieve aandrijvingswiel te drukken om ultracapacitor, de servomotordraaien te drukken ultracapacitor, en de optische vezel ontdekt de vloeibare injectiehaven en de einden. Na het ontdekken van 6 op zijn beurt, grijpt de manipulator automatisch het sub-dienblad en zet het in het moederdienblad.
3.2.5. Het roterende automatische het voeden mechanisme kan het kleine dienblad automatisch voeden en tegelijkertijd kleine die dienbladsupercapacitor automatisch leegmaken met vloeistof wordt gevuld.
3.2.6. Het automatische vloeibare werk van de injectiemachine, de servomotor drijft de vloeibare te bewegen injectiepijp zich, en 6 supercapacitors worden opeenvolgend ingespoten.
3.2.7. Het vacuüm pompen: de tijd wordt geplaatst door het touche screen.
3.2.8. Automatische vloeibare injectie: 3 dubbel-hoofd vloeibare injectiepompen.
3.2.9. Status: vervanging tussen druk en laag vacuüm.
3.2.10. Automatische downforce: hulp om supercapacitor van de injectiepijp te scheiden.
3.2.11. Verwijder de steun, gezet op de nieuwe ongevulde steun, en herhaal de verrichtingsstroom van punten 7 tot 11. De vloeibaar-gevulde supercapacitorsteun beweegt zich vooruit;
3.2.12. Weeg opnieuw. De ultracapacitorsteun wordt verplaatst naar de het opnieuw wegen post na het trekken van riem A, leest de codelezer de streepjescode van de steun, en de manipulator verplaatst zes ultracapacitors op zijn beurt naar de wegende sensor, weegt hen, en leest de streepjescode en de wegende gegevens in de computer. De computer berekent automatisch de hoeveelheid vloeistof in supercapacitor wordt ingespoten en vertelt of de hoeveelheid vloeistof in supercapacitor wordt ingespoten die of niet gekwalificeerd is. NG zal een direct alarm hebben, en supercapacitor van NG zal automatisch uitgesloten worden.
3.2.13. Wanneer de steun het rechtereinde van de B-trekkrachtriem bereikt, grijpt de manipulator automatisch supercapacitor aan de originele het voeden doos; Beantwoordt aan de materiële doos.
3.2.14. De lege steun zal door manipulator 1 worden gedragen om riem A te trekken, en de steun zal terug van rechts naar links stromen;
3.2.15. Op het uiterst linkse eind van riem B, verplaatst de manipulator de steun naar riem A voor de volgende cyclus.
Nota: de vacuümtijd en de statische tijd kunnen volgens de situatie worden geplaatst. Druk statische of atmosferische kan statisch worden geselecteerd
3.3 materiaalconfiguratie
| opeenvolging | Naam van het apparaat | eenheid | Het aantal van | nota |
| 1 | Post 8 automatische injectiemachine | Taiwan | 1 | |
| 2 | Elektrische injectiepomp | Taiwan | 3 | Nauwkeurigheid van + - 0,5% |
| 3 | Vacuümpijp | Taiwan | 2 | De fabrikant zou langs hun moeten brengen |
| 4 | Steun, | a | 24 | |
| 5 | Controlesysteem | Reeks van | 1 | |
| 6 | Schoonmakend systeem | Reeks van | 1 | |
| 7 | De tank van de elektrolytoverdracht | Reeks van | 1 | |
| 8 | Schoonmakend oplosmiddeltank | Reeks van | 1 | |
| 9 | Schoonmakend oplosmiddeltank | Reeks van | 1 | |
| 10 | huisvesting | Reeks van | 1 | |
| 11 | Drawstringssysteem | Reeks van | 2 | |
| 12 | Wegend systeem | Reeks van | 4 | |
| 13 | Manipulatorsysteem | Reeks van | 6 | |
| 14 | Vacuümpomp | a | 1 | |
| 15 | Automatisch code lezing en het wegen systeem | Reeks van | 1 | |
| 16 | Controlesysteem | Reeks van | 1 | Omronplc |
| Opmerking: | ||||
3.4. Materiaalkleur: kleur: kleurenkaart: gsb05-1426-2001 (in plaats van GSB g51001-94), 61 R02-vermillion, om om spiegelverf, vlotte oppervlakte zonder vlekken te vragen, geen concave en convexe kuilen.
4. Plaatsmilieu-eisen
4.1. Omgevingstemperatuur: zal door het fabrieksmilieu van partij a worden bepaald;
4.2. Relatieve vochtigheid: de droge lucht zal door partij a worden verstrekt;
4.3 voeding: 380V in drie stadia, 50HZ, de waaier van de voltageschommeling: + 10%-10%;
4.4. Samengeperste lucht: na droog, gefiltreerd en gestabiliseerd het zijn, is de druk van de afzetlucht groter dan 5.0kg/cm2;
4.5. Vacuümbron: vacuümpomp of pijpleidings vacuüm, vacuümgraad groter dan -98kpa;
4.6 de partij a zal ervoor zorgen dat de lucht op de plaats onbelemmerd is;
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
