Het Vastbinden van Pool het Semi Automatische Lassen van de de Handvaten Automatische Plakband van Machinepool

1
MOQ
Negotiation, email communication
Prijs
Het Vastbinden van Pool het Semi Automatische Lassen van de de Handvaten Automatische Plakband van Machinepool
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
stabiel: 97%
snelheid: ≥12PPM/min
gekwalificeerd: 99.50%
Gewicht: 1500KG
Garantie: 1 jaar
Voltage: AC220±10%
Hoog licht:

lithium ionenbatterij productiemachines

,

de productiemateriaal van de lithium ionenbatterij

Basis informatie
Plaats van herkomst: CHINA
Merknaam: ZeCheng
Modelnummer: Zc-aa-99
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten Doos
Levertijd: 90 werkdag
Betalingscondities: L/C, T/T
Levering vermogen: 10 reeksen per maanden
Productomschrijving

Het Vastbinden van Pool het Semi Automatische Lassen van de de Handvaten Automatische Plakband van Machinepool



1. Apparatenfuncties

Het materiaal wordt hoofdzakelijk gebruikt voor automatisch lassen van poolhandvaten en automatische plakband, hoofdzakelijk met inbegrip van zich ultrasoon lassenmachine, de plaatsings roterende lijst van poolhandvaten, automatische poolhandvaten, band het afwikkelen, bandknipsel, de uitloper van de bandmontage, pool plaatsend mechanisme, kader en elektrosysteem.

2. De vereisten van het productieproces:

2.1 toepasselijke productspecificaties:

2.1.1 bandspecificatie: rolmateriaal, breedte 6~16mm, lengte 20~70mm; Diameter van binnengat: 76mm, maximumdiameter: 150mm.

2.1.2 poolgrootte: breedte 2070mm, lengte 3001500mm;

2.1.3 specificatie van pooloren: breedte 2~6mm, lengte 20~60mm;

2.2. De zelfklevende steekproeftekening is als volgt:

2.3 specifieke vereisten

2.3.1 pas band op hoge temperatuur achter het oor van de lassenpool toe.

2.3.2 nauwkeurigheidsvereisten: het voeden nauwkeurigheid ±0.5mm, het lassen contrapuntnauwkeurigheid ±0.3mm, zelfklevende nauwkeurigheid ±0.5mm, herhalingsnauwkeurigheid ±0.5mm;

2.3.3 plakbandefficiency: 20-24 stukken/min (met betrekking tot de vaardigheid van arbeiders);

2.3.4 levensduur van bandsnijder: > 100.000 keer;

2.3.5 realiseer de middenkleefstof en de hoofdkleefstof, de zelfklevende manier is boven en beneden deeg.

2.3.6 handpoolplaatsing, het automatische plaatsen en lassen van pooloren.

2.3.7 plaats manueel de schijf van het poolhandvat op de het voeden schacht.

2.3.8 het lassen vereisten: door de machine van het de machtslassen van de klant te gebruiken vrije nieuwe (nieuwe positieve pool np-c-25-9000, negatieve pool np-c-40-9000), worden de vorm van de lassenvlek en de lassenkracht bepaald door de bestaande het lassenmachine van de klant.

3. Functionele indicatoreenheid

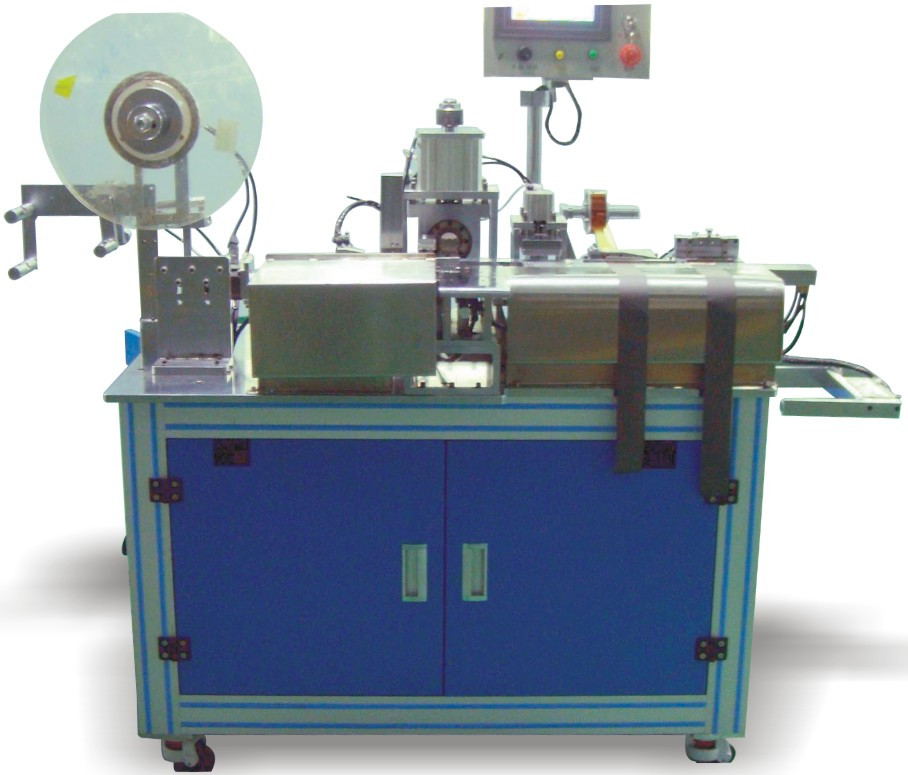

3.1 verschijning van halfautomatische producent

3.2 componentenbeschrijving:

3.2.1 band die component lossen: het snelle bijtanken wordt gerealiseerd door hand zwellende schacht. En met een snel plaatsend mechanisme om het nieuwe band snelle plaatsen te verzekeren.

3.2.2 spanningscomponent: de spanning van het wrijvingwiel wordt gebruikt om het opnieuw opwinden en het lossen van de rol te controleren.

3.2.3 gidscomponent: de riempassen door het gidsmechanisme alvorens de dringende rol in te gaan.

3.2.4 zelfklevende component: de plakband wordt uitgerold door het afwikkelende mechanisme, automatisch het voeden materialen, en op de uitloper geadsorbeerd. Wanneer de poolstukken op zijn plaats zijn, wordt de plakband automatisch toegepast, en de plakband wordt gelijktijdig toegepast aan de hogere en lagere kanten. De midden plakband en de hoofd plakband kunnen worden gerealiseerd.

3.2.5 de plaatsende component van het poolhandvat: de arbeider zal de schijf van het poolhandvat op de plaatsende schacht installeren, en het poolhandvat zal met een automatisch het voeden apparaat worden uitgerust.

3.2.6 poolhandvat het voeden assemblage: de servomotor drijft de balschroef om te roteren, drijft het poolhandvat in de vaste lengte te voeden, en snijdt af.

3.2.7 pool plaatsende component: de arbeider plaatst de pool in het plaatsende mechanisme om te plaatsen, absorbeert de vacuümuitloper automatisch de pool en verzendt het automatisch naar de lassenpost voor automatisch lassen.

3.2.8 lassende componenten: nadat de poolhandvaten worden verzonden naar de lassenpositie die, zal de lassenmachine automatisch de poolhandvaten en de poolplaten lassen (door de klant van de lassenmachine worden verstrekt). Kan middenpooloor en hoofdpooloor lassen.

3.2.9 film het ontvangen van component: nadat de elektrode wordt gelast, zal de uitloper automatisch de elektrode op de materiële ontvangende staaf zetten.

3.2.10 elektrocomponenten: PLC controle. Touch screenverrichting.

4. Plaatsmilieu-eisen

4.1 omgevingstemperatuur: 0 ~ 40℃;

4.2 relatieve vochtigheid: 20-90% relatieve vochtigheid;

4.3 voeding: eenfasige 220V, 50Hz; De waaier van de voltageschommeling: ±10%;

4.4 geen corrosief gas, vloeibaar of explosief gas op plaats.

4.5 samengeperste lucht: 5 ~ 6.5bar, de waaier van de drukschommeling: ±10%;

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
