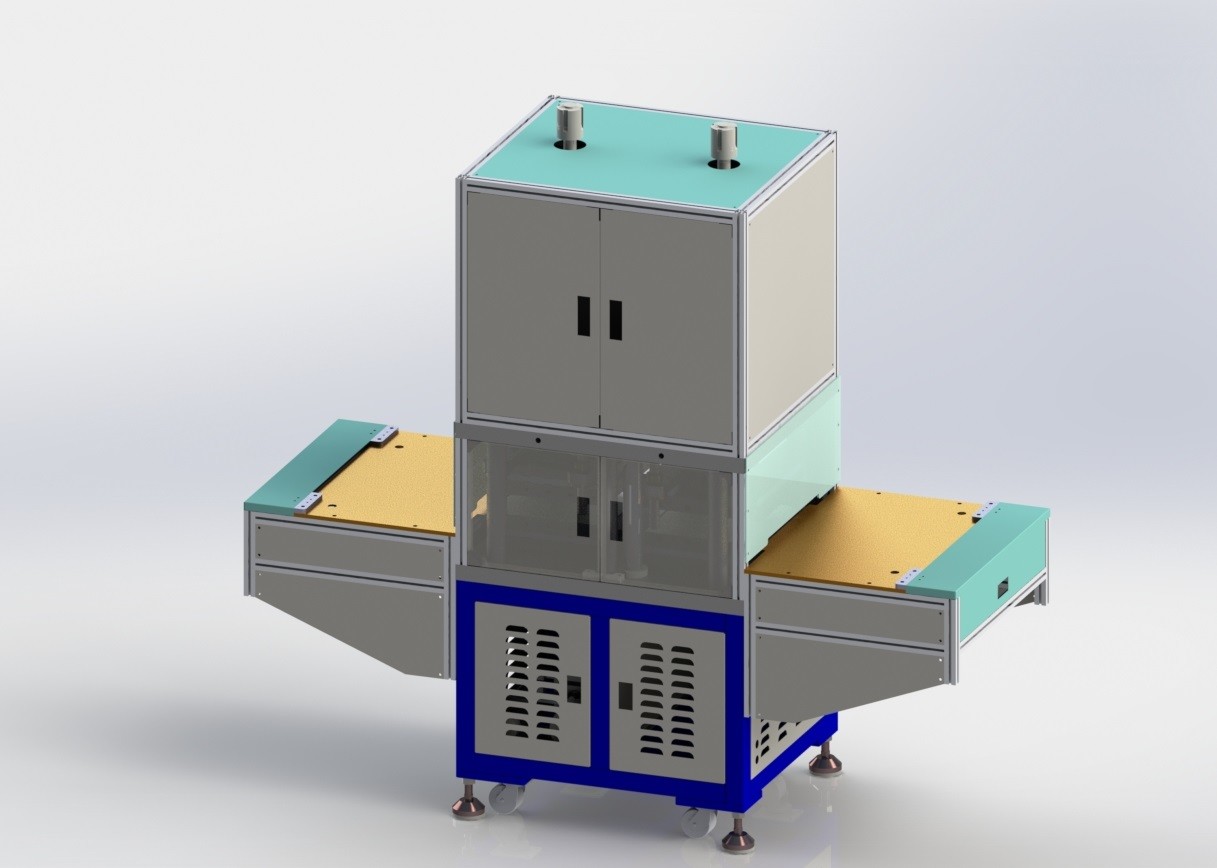

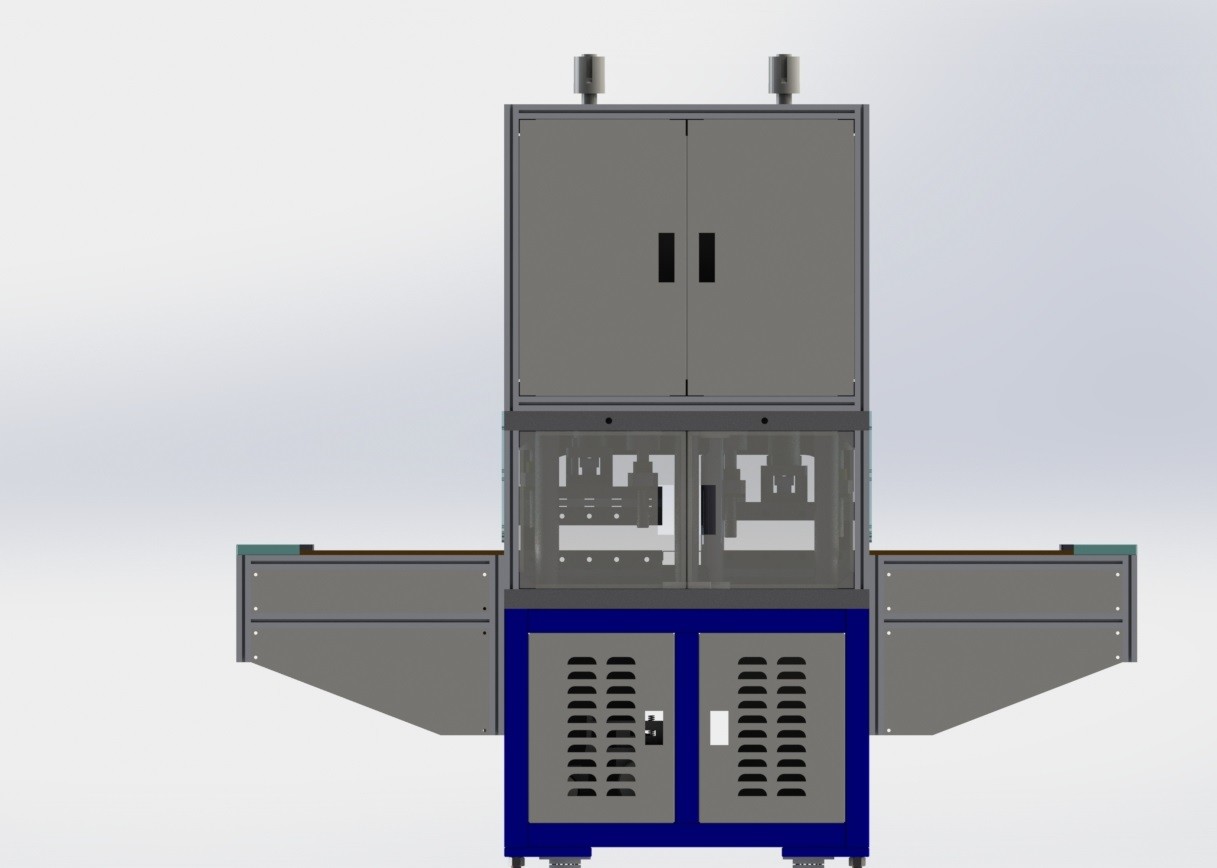

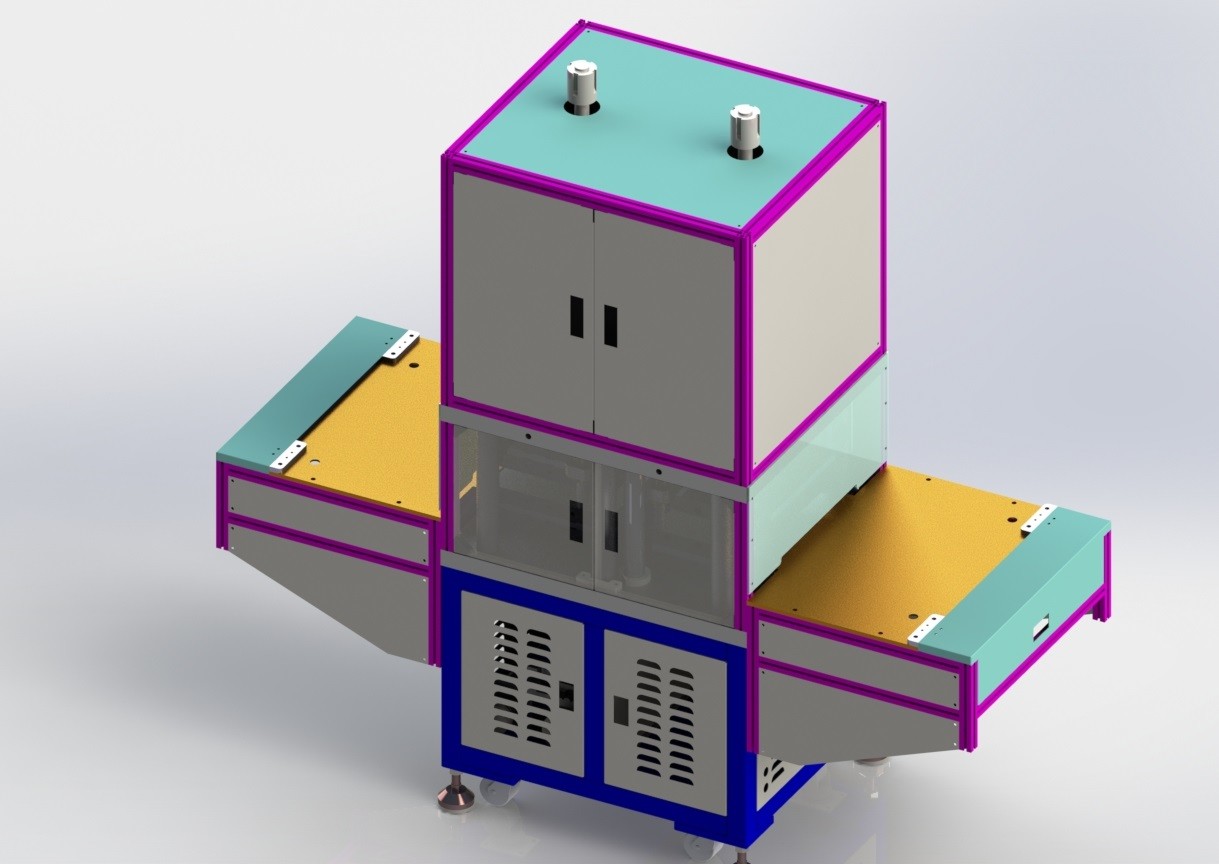

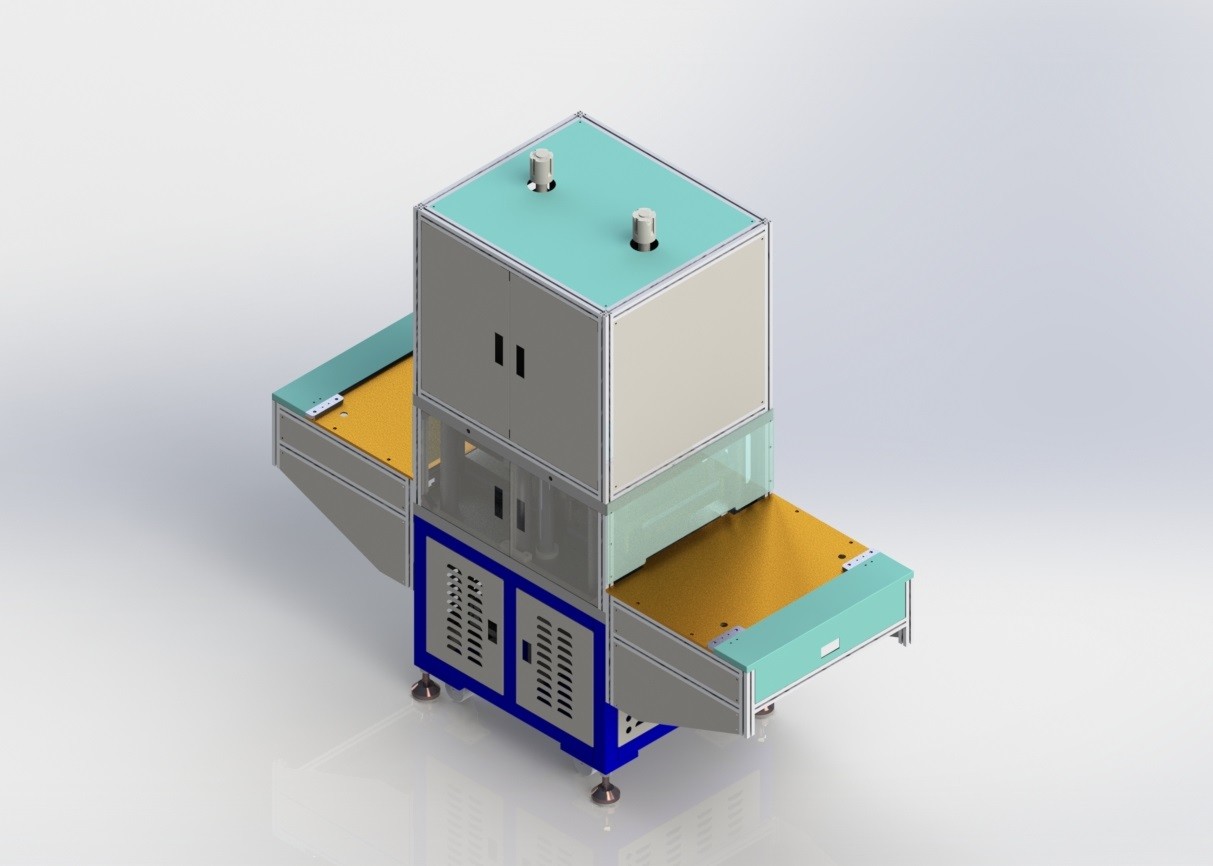

De dubbele van de het PakLopende band van de Postbatterij Machine van de de Cel Hete en Koude Pers
1, het profiel
Het apparaat wordt hoofdzakelijk gebruikt flaten de gerolde vierkante cel of de vierkante cel na laminering. De druk en de temperatuur kunnen volgens de behoeften worden aangepast.
Kenmerken
- de batterij in elke post wordt gedrukt vlak door gas-liquid hulpcilinder, en de druk kan worden aangepast. Keur transportbandtype goed om de te bewegen batterij te drijven zich.
-- hoog rendement: dubbele post, één post hete pers, twee posten koude pers. Hete pers en koude press.8 PCS/min (de specifieke efficiency wordt bepaald volgens het hete drukken en koude de dringende tijd)
-- lage bedrijfskosten
Het materiaal heeft hoge graad van automatisering en eenvoudige handverrichting.
1. Vlakke druk: ≤ 2000KG
2. Vlak dringend gebied: 350x480mm
3. Parallellisme van het drukken van plaat: ≤ 0.1mm
4. De vlakke druk en de tijd kunnen worden aangepast;
5, de hete en koude druk zijn uitgerust met druksensoren en drukvertoning
2. Om aan de specificaties aan te passen
3.1 de aanpassingsgrootte van de objectsThebatterij
| 型号 | W 宽度 (mm) | L 长度 (mm) | H 厚度 (mm) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
| Model | Met (mm) | Lengte (mm) | Dikte (mm) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
|
3.2 technische parameters van het materiaal Technische parameters |
efficiency (p.p.m.) | 8 (volgens het hete drukken, koude dringende tijd) |
| De regelbare waaier van de inrichtingsbreedte | Regelbaar of vervanging, verwijzing om aan het batterijmodel aan te passen | |
| Druk van het werk (T) | 2 | |
| De nauwkeurigheid van de temperatuurcontrole | +/-1℃ | |
| Samengeperste luchtsysteem | 0.4-0.6MPa | |
| De totale macht (kW) | 15 | |
| Normale werkende macht (kW) | 13 |
4, Mechanische specificaties
4.1 het rek systemThe apparaat heeft een vierkant lassenkader, en het substraat is een staalplaat met een dikte van 2530mm. De oppervlakte wordt gegalvaniseerd.
4.2 de automatische het voeden systemThe het stappen motor drijft de transportband om de batterij van de het voeden post aan de hete pers, van de hete perspost aan de koude perspost, van de koude perspost aan de het leegmaken post te bewegen.

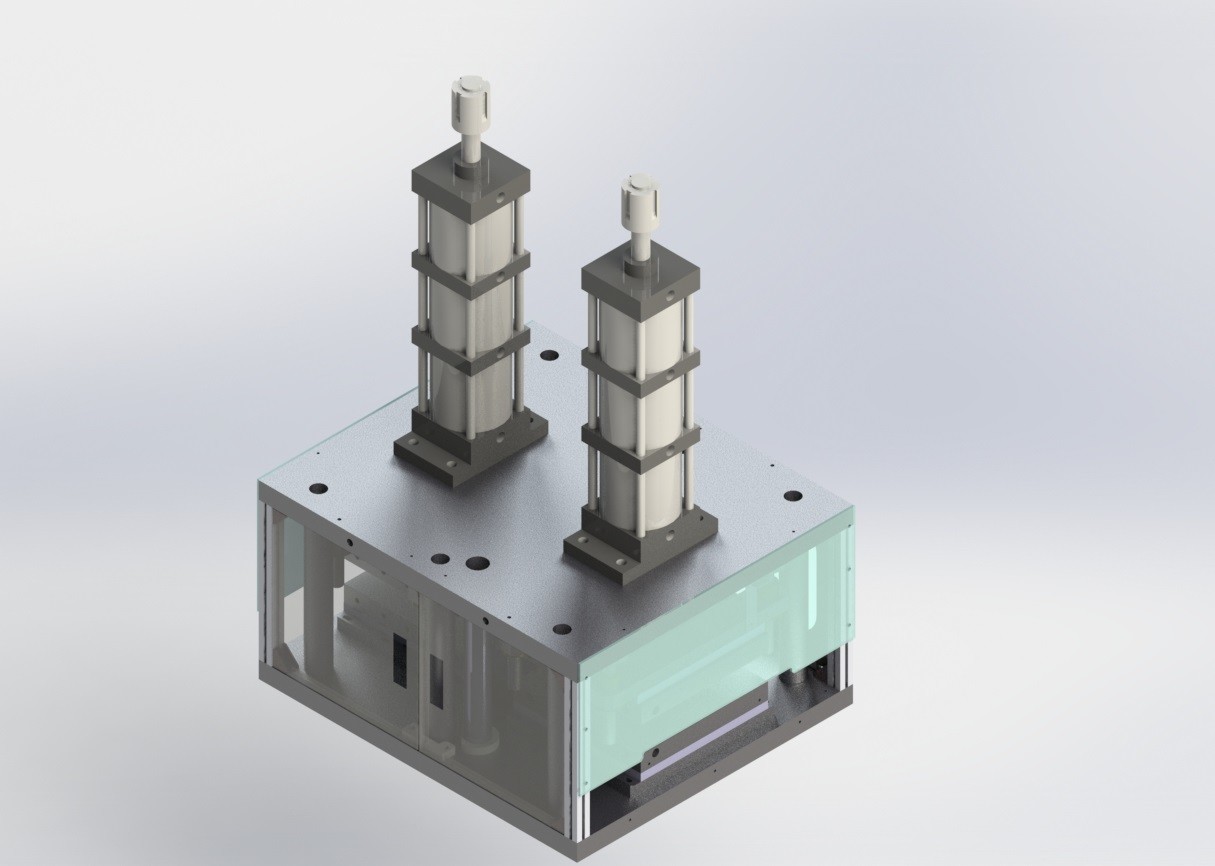

4.3 de hete dringende systemThe hogere en lagere drukplaat wordt verwarmd door de het verwarmen pijp, de controles van het temperatuurcontrolemechanisme de temperatuur, wordt de hete dringende tijd geplaatst van het touche screen, en de druk van de gas-liquid drukcilinder kan worden aangepast. Heet dringend gebied 350*480mm.
4.4 koude druk systemAfter het hete drukken wordt voltooid, wordt de cel verplaatst naar de koude dringende post, wordt het lagere malplaatje gekoeld door doorgevend water, wordt de koude dringende tijd geplaatst van het touche screen, kan de druk van de gas-liquid hulpcilinder worden aangepast, en het koude dringende gebied is 350*480.
4.5 werkende systemTouch het schermverrichting. Er is macht, noodsituatieeinde, hand, automatische knoop.
4.6 de controle panelThe machine is uitgerust met onafhankelijke elektroraad, lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en ander componenten van de machtskring, controleplc, relais, apparaat van de motorcontrole, enz. En de externe verbinding, die schakelaars en eindtable.plc gebruiken keurt omron goed. Het plafond van de machtskabel wordt gedeeltelijk geperforeerd. De kabels en de luchtleidingen tussen ander materiaal worden hieronder getelegrafeerd en door buizen geleid.
4. 7 het rectificeren van systemAutomatic correctie van de compensatie van de HUISDIERENtransportband.
Energiemediumplease verstrekt het volgende energiemiddel
5.1 voeding
1) onmiddellijke verandering van voltageac220v± 10% counterphase
2, frequentie 50 Herz + 1 Herz
5.2 lucht
1) druk 0.5mpa 5kgf/cm2
2) capaciteit 1001/min
Het milieuconditionstheapparaat kan zonder barrière in de volgende milieuomstandigheden opereren.
1) temperatuur dynamische temperatuur: 5-35℃Storage temperatuur: 0-40℃
2) vochtigheid 30-80% zou maar niet moeten bedauwen.
3) de milieunetheid zal niet lager dan 100.000 zijn; Geen corrosief gas, vloeibaar, explosief gas op plaats
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
