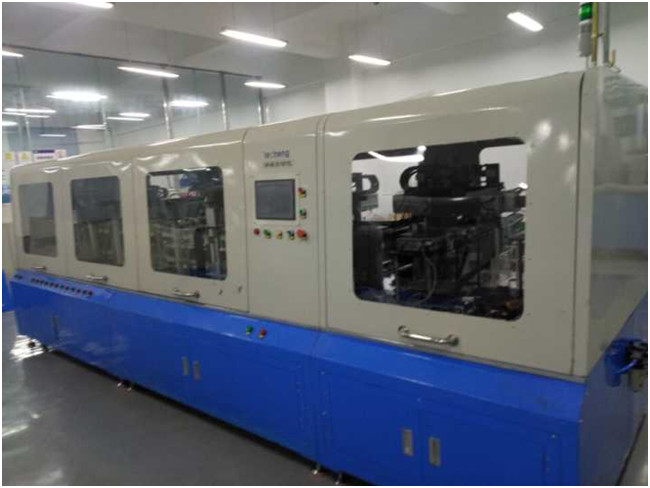

De stabiele van de de BatterijLopende band van het Verrichtingslithium Ionen Wegende Separator van Pool
| Lengte (mm) | breedte (mm) | dikte (mm) | gewicht (G) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. De algemene productie sloeg van het automatische opsporingsvliegtuig is: 3s/tablet; 20 p.p.m.
1.3 het speciale automatische opsporingsvliegtuig heeft de kenmerken van hoge productieefficiency, stabiele verrichting, betrouwbaarheid, eenvoudig en geschikt onderhoud, en kan aan de behoeften van partij a voor de ononderbroken productie van 24 uur, met zijn uitvoerige ononderbroken productieefficiency ≥90% of ≥21.6 uren/dag voldoen;
1.4 het materiaal kan aan de productie van producten van diverse specificaties aanpassen, en de tijd die wordt vereist zou om het productmodel tijdens de productie van het materiaal te vervangen niet 15 minuten moeten overschrijden;
1.5 de inkomende materialen van de positieve en negatieve batterijplaten zijn van tijdschrifttype. Wanneer de batterijplaten om worden ontdekt worden uitgeput, wordt de extra materiële doos automatisch geschakeld blijven werkend.
2. Technisch voorstel
In deze regeling, wordt de batterijpool vervoerd door riem. Er is een gelijk net op de lijn van de riemtransportband, en elke pool wordt vervoerd door riem in een vast raster. De het laden methode van het blad van de batterijpool is tijdschrift en two-position manipulator. De gekwalificeerde producten zijn automatisch geclassificeerd en geladen volgens verschillende het wegen methodes in verschillende gekwalificeerde producttijdschriften. De ongeschikte producten worden direct gelost in de doos van het afvalmateriaal samen met de lijn van de riemtransportband.
Er zijn 6 onafhankelijke werkplekken in de logistiekrichting van de transportbandlijn, die worden gebruikt om de volgende functies te realiseren:
2.1 automatische het laden post van het blad van de batterijpool
Het wordt gebruikt om het automatische voeden van het blad van de batterijpool te realiseren, dat uit het voeden van mechanisme om tijdschrift en two-position lineaire voedende manipulator te laden samengesteld is.
2.1.1 het voeden mechanisme om tijdschrift te laden
Het het voeden systeem keurt de methode van tijdschrift het voeden goed, en er zijn twee tijdschriften het voeden. Tijdens het werk, wordt het tijdschrift dat met poolstukken wordt gevuld manueel geladen in de plaatsende groef van het het voeden mechanisme, ontdekt de opsporingssensor het tijdschrift op zijn plaats, begint de manipulator het materiaal op te nemen, ontdekt de opsporingssensor het lege tijdschrift op zijn plaats, en het systeem verzendt een alarmsignaal om de exploitant te informeren om het tijdschrift te vervangen.
2.1.3. Two-position lineaire voedende manipulator
Het begrijpen keurt vacuümzuigingsmethode goed; De cilinder duwt de vacuümadsorptiemanipulator om zich in een rechte lijn op het gidsspoor te bewegen. Voer twee posities uit om het poolstuk te grijpen. om de situatie van ononderbroken laminering tijdens vacuümtekening te vermijden, wordt een het deioniseren ventilator geplaatst bij de het voeden positie om de ononderbroken laminering tijdens tekening te elimineren door de Ionische wind weg te blazen.
2.2. Automatische wegende post van batterijelektrode
Deze post wordt gebruikt om het automatische wegen van de stukken van de batterijpool te realiseren. wegens de langzame het wegen snelheid van pool slaat de stukken om het saldo van de productie te verzekeren van het materiaal, is deze speciale opsporingsmachine uitgerust met twee wegende posten, en tegelijkertijd, worden de twee poolstukken gewogen.
Deze post is die uit twee wordt samengesteld - plaats rechte lijn voedende manipulator en een automatisch wegend instrument. Wanneer de elektrode op zijn plaats wordt geleverd, daalt het vacuümzuigingsmechanisme om de elektrode omhoog te zuigen, en de elektrode wordt gezet in het wegende dienblad van het automatische wegende apparaat, dat de de batterijelektrode en rechter zal wegen of de elektrode volgens de vastgestelde gewichtsnorm gekwalificeerd is.
De het meten nauwkeurigheid van het wegende instrument is: 0.01g, en de daadwerkelijke het wegen nauwkeurigheid is 0.1g.
2.3 de post van de classificatieopslag van poolplakken
De polen zijn geclassificeerd in 6 blokken, 4 blokken van gekwalificeerde producten, 1 blok van overgewicht, 1 blok van ultra-light: nauwkeurigheidswaaier van 1g per blok. De klanten kunnen volgens hun behoeften worden geplaatst.
2.3.1 opslag van poolplakken
De opslag van het poolstuk keurt het tijdschrifttype opslagmechanisme goed, dat twee posities heeft.
Wanneer het poolstuk aan de post wordt geleverd, daalt de two-position lineaire manipulator en zuigt het poolstuk in het opslagtijdschrift van het overeenkomstige poolstuk.
2.4 de lijn van de riemtransportband
De lijn van de riemtransportband wordt gebruikt om de stappende transmissie van het blad van de batterijpool te realiseren, dat uit motor, reductiemiddel, elektromagnetische koppeling en frequentieconvertor samengesteld is. Wanneer het blad van de batterijpool in de overeenkomstige positie samen met de transmissielijn wordt vervoerd, worden de verschillende functies gerealiseerd door de overeenkomstige post.
3. Beschrijving van gebruikte hoofdmateriaal
3.1. Het voeden mechanisme: 2 reeksen, die uit een pool-ladend tijdschrift en een opsporingssensor bestaan, enz., met pneumatische componenten van het bedrijf van Japan SMC, opsporingssensoren van het bedrijf van SUNXI of OMRON-, en de rest die door zechengbedrijf wordt ontworpen en wordt veroorzaakt.
3.2 two-position lineaire voedende manipulator: 8 reeksen, die uit lineair motieapparaat worden samengesteld, boven en beneden motiemechanisme, vacuümzuigingsapparaat, het deioniseren ventilator, opsporingssensor, enz., pneumatische componenten Japanse SMC-producten gebruiken, opsporingssensoren de producten van SUNXI gebruiken of OMRON-, de rest door het ontwerp van het zechengbedrijf en productie die.
3.6. Automatisch wegend instrument: 2 reeksen met elektronische het wegen nauwkeurigheid van 0.01g en opsporingsnauwkeurigheid van 0.1g.
3.7 materieel ontvangend apparaat: 8 reeksen, die het overeenkomstige gewicht respectievelijk polen opslaan, zijn samengesteld uit materiële opslagtijdschrift, pneumatische materiële duwende mechanisme en opsporingssensor, enz. De pneumatische componenten zijn de producten van het bedrijf van Japan SMC, is de opsporingssensor de producten van het bedrijf van SUNXI of OMRON-, en de rest wordt ontworpen en door zeshengcompany veroorzaakt.
3.8 de lijn van de riemtransportband: 1 reeks, die uit motor, reductiemiddel, frequentieconvertor, transportband, spanningsmechanisme, aluminiumprofiel bestaan, enz., de motor, reductiemiddel keurt de producten van het Oosterse bedrijf van Japan goed, keurt de transportband de producten van habasitbedrijf van goed Zwitserland, wordt de rest ontworpen en door zechengbedrijf vervaardigd.
3.9 elektrocontrolesysteem: elektrocontrolesysteem: 1 reeks, met inbegrip van PLC, touch screen, elektrisch controlekabinet en zwakstroom elektrocomponenten, enz., PLC, enz., om omron producten van Japan goed te keuren, het touche screen keurt kunlun tongtai goed.
4. Betrouwbaarheid van het systeem
4.1 wanneer het ontwerpen van de regeling, wordt de betrouwbaarheid van het systeem hoofdzakelijk overwogen: anti-interference, systeemalarm, veiligheidsbescherming en systeemketen bescherming, enz.
4.2 zo ver mogelijk, uitgezochte betrouwbare componenten: SMC voor pneumatische componenten, yamanshe voor motor, OMRON voor sensor, OMRON of Mitsubishi voor PLC;
4.3 de strikte ontwerp, assemblage en het zuiveren procedures om het systeem te verzekeren is perfect en betrouwbaar;
5. Andere vereisten
5.1 voeding: driefasen380v, 60Hz, vierde fasegrond;
5.2 samengeperste lucht: 0.5mpa, de schommeling ± 10% van de luchtdruk.
5.3 algemene afmetingen van het materiaal: 3000*1000*1800 (de hoogte van de lengte * breedte *)
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
