Vacuüm de Productiemateriaal van de Verzegelaarbatterij voor Batterij van het het Polymeerlithium van Bluetooth de Digitale
1, Materiaalprofiel:
inleiding 1,1 aan apparatenfuncties en principes:
Hoofdfuncties van het materiaal: perforatie, het vacuüm ontgassen, secundaire pre-verzegelt.
De vacuümverzegelingsmachine is geschikt voor het vacuüm ontgassen en secundaire hitte - het verzegelen procédés na activering van flexibele verpakkende het lithiumbatterij van het bluetoothpolymeer, de digitale batterij van het polymeer flexibele verpakkende lithium en de cilindrische batterij van het polymeer flexibele verpakkende lithium.
1.2 de stroom van de materiaalverrichting: Dit apparaat is een vacuümzuigings verzegelende machine, die hoofdzakelijk wordt gebruikt om het gas te halen verlaten in de luchtkussenriem na de batterijelektrolyse in de vacuümstaat, de luchtkussenriem te vernietigen, het gas te halen, en dan het hogere en lagere hoofd van het kamerdeel te gebruiken om de kant tussen de luchtkussenriem en de batterij te verzegelen, om het het werk doel te bereiken.

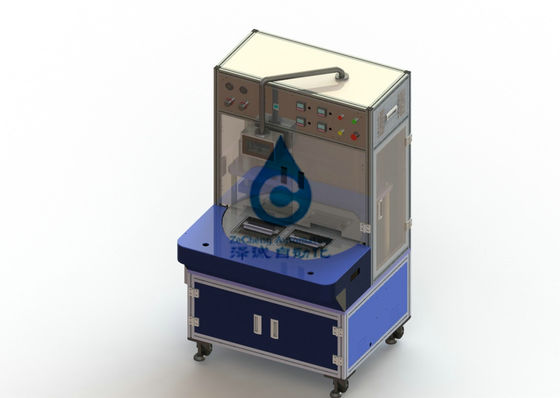

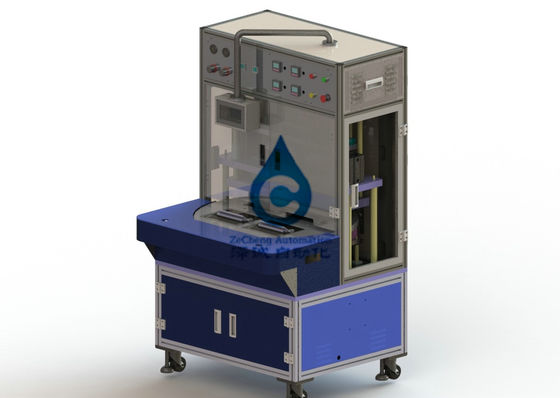

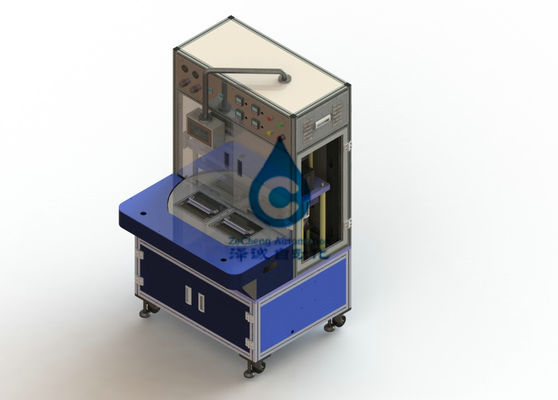

1.3 algemene structuur (met tekeningen)
2. Inkomende materialen en productspecificaties geschikt voor het materiaal
2.1 grootte en specificatie van inkomende materialen
2.1.1 toepasselijke productspecificaties:
|
Model |
W (mm) |
L (mm) |
H |
|
ZEAA08A |
20-50 |
30-70 |
2-8 |
Acceptatietestproduct: vierkante polymeerbatterij CP243238
2.1.2 de specifieke vereisten
|
Nr. |
Punt |
parameter |
|
1 |
Randbreedte |
310mm |
|
2 |
Inkapselingstijdsbereik |
2-3S |
|
3 |
Het verzegelen zijdikte |
0.190.3mm (kan worden geplaatst) |
3. Technische parameters van het materiaal
3.1 kwalificatietarief materiaalproducten: ≥97% (slechts slechte producten die door de machine worden veroorzaakt)
3.2 materiaalproductiviteit/snelheid: 15PPM hangt van hitte af - het verzegelen tijd
3.3 tarief van de materiaalmislukking ≤5% (mislukking die door materiaal wordt veroorzaakt slechts)
3.4 materiaal elektro: voltage 220V±10%, huidige AC/10A, eenfasige macht 2000W
3.5 samengeperste lucht: druk/stroom 0.4-0.6Mp/0.3l /min
3.6 vacuüm: druk en stroom 0.4-0.6Mp/0.3L/min
3,7 gewicht: de verhouding van totaal gewicht aan load-bearing gebied van 400Kg ≤500kg/M2
4: materiaal algemene configuratie en norm
4.1 de verschijningskleur van het materiaal zal onderworpen aan de kleurenplaat zijn die door partij a. wordt verstrekt.
4.2 het meten van 10MM van de buitenmuur van de machine, het lawaai van het materiaal ≤ 80db.
4.3 het materiaal voldoet aan de veiligheidsnorm van het relevante mechanische en elektromateriaal van de staat en al veiligheidsnorm en behoeften van het kopersbedrijf.
4.4 het Chinese verrichtingshandboek en het handboek van het materiaalonderhoud zijn in bijlage.
4.5 het elektrocontrolediagram, het pneumatische controlediagram, de specificatie van gekochte delen, de broncode en andere materialen van de machine zullen willekeurig worden geleverd.
