1. Functiebeschrijving:
De zc-zd6-oven heeft onafhankelijk een roestvrij staal binnen, en elk studiowerk. Het het verwarmen, het zuigen en verluchtingswerk op een automatische omloopwijze. De tijd van elke werkende sectie wordt geplaatst door touch screen. De oven keurt PLC controlesysteem, touch screenverrichting, ontploffing het verwarmen, hittedissipatie goed. De het verwarmen tijd is kort, is de tijd van de hittedissipatie snel, is het effect van het drukbehoud goed. Verwarmingsmethoden: hittestraling, hittegeleiding, hitteuitwisseling, hitteconvectie
2. Ovenstructuur:
1) het materiaal is compact en redelijk in structuur, mooi in verschijning en bezet weinig ruimte.
2) het materiaal is eenvoudig te werken, wordt geen beroepsopleiding vereist, en de arbeiders kunnen het gemakkelijk beheersen.
3) Het materiaal keurt de klep van de tekstcontrole goed, vacuüm die pompen en stikstof het vullen, die hoog rendement heeft, redt personeel en verstrekt goede productprestaties.
4) het materiaal is verdeeld in hogere, midden en lagere drie lagen, 3mm dik 304 roestvrij staalvoering, sterke corrosieweerstand, enige deur enige controle, zonder elkaar te beïnvloeden.
5) het apparaat is uitgerust met universele bewegende gietmachine, die gemakkelijk kan worden bewogen wanneer het apparaat wordt verplaatst.
3. Materiaal technische parameters:
1) oventemperatuur: kamertemperatuur ~ 150℃ (kan worden geplaatst).
2) Algemene afmetingen van oven: 1280 x 1140 x 1900 mm
3) tankspecificatie: 660 (breedte) ×750 (diepte) × 330 (hoogte) mm.
4) Het werk voltage: 380V/AC, de enige controle van de dooskring.
5) totale macht van oven: 8KW.
6) de fout van de tanktemperatuur: ±2℃ (geen lading).
7) Het verwarmen tijd: 1 uur voor temperatuurstabilisatie van zonder commissie kern.
8) oppervlaktetemperatuur: wanneer de materiaalwerken bij 120℃, de oppervlakte ≤40℃.
9) hoofd het verwarmen temperatuurcontrole: de fout van de vertoningstemperatuur binnen 1℃.
10) Het verwarmen controle van leiding die verwarmen: wanneer het verwarmen, wordt de veiligheidsschakelaar geplaatst aan 150℃.
11) controleer de temperatuuruniformiteit op 8 punten binnen de tank vóór de materiaalbladeren de fabriek, en de tank en vertoningstemperatuur kan binnen ±2℃ worden gecontroleerd.
12) met inbegrip van het doorgeven van windsysteem, geschikt voor proces programmering en automatische controle.
13) met alarmfunctie op hoge temperatuur, automatisch over temperatuuralarm.
14) dehydrerend kadermateriaal: hoog - kwaliteits dikke koudgewalste plaat.
15) drogende kamermaterialen: allen gemaakt van 3mm roestvrij staal dik 304.
16) elektrisch controleapparaat: gecontroleerd door relais in vaste toestand die, van gemerkte elektrotoebehoren wordt gemaakt.
17) met automatische beschermingsfunctie van stroomuitval, automatisch over--temperatuuralarm en laag vacuümalarm.
4, Procesvoorbeeld: (ademhalingstype: lucht-lucht - lucht… Al manier rond)
Door het plaatsen van oven het verwarmen, het verwarmen tijd/temperatuur, het vacuüm pompen, droge lucht en andere parameters door touch screen, voltooit PLC automatisch de volgende functies: het vacuüm pompen → die zich droge lucht → bevinden die → die het vacuüm pompen → vullen het droge lucht → vullen (herhaalde cyclus) bevinden zich; Overtemperature en het ultrasone alarmsysteem kunnen het verwarmende lichaam automatisch losmaken. Het verrichtingsproces kan volgens de daadwerkelijke eisen van de klant worden geplaatst
5, Werkend milieu:
1) temperatuur: -30℃~70℃.
2) vochtigheid: onder 75%.
3) plaats: geen verontreiniging en geen sterke elektromagnetische interferentie.
Nota: de koper zal de droge gas of stikstof, vacuüm en samengeperste lucht boven 5.5bar verstrekken

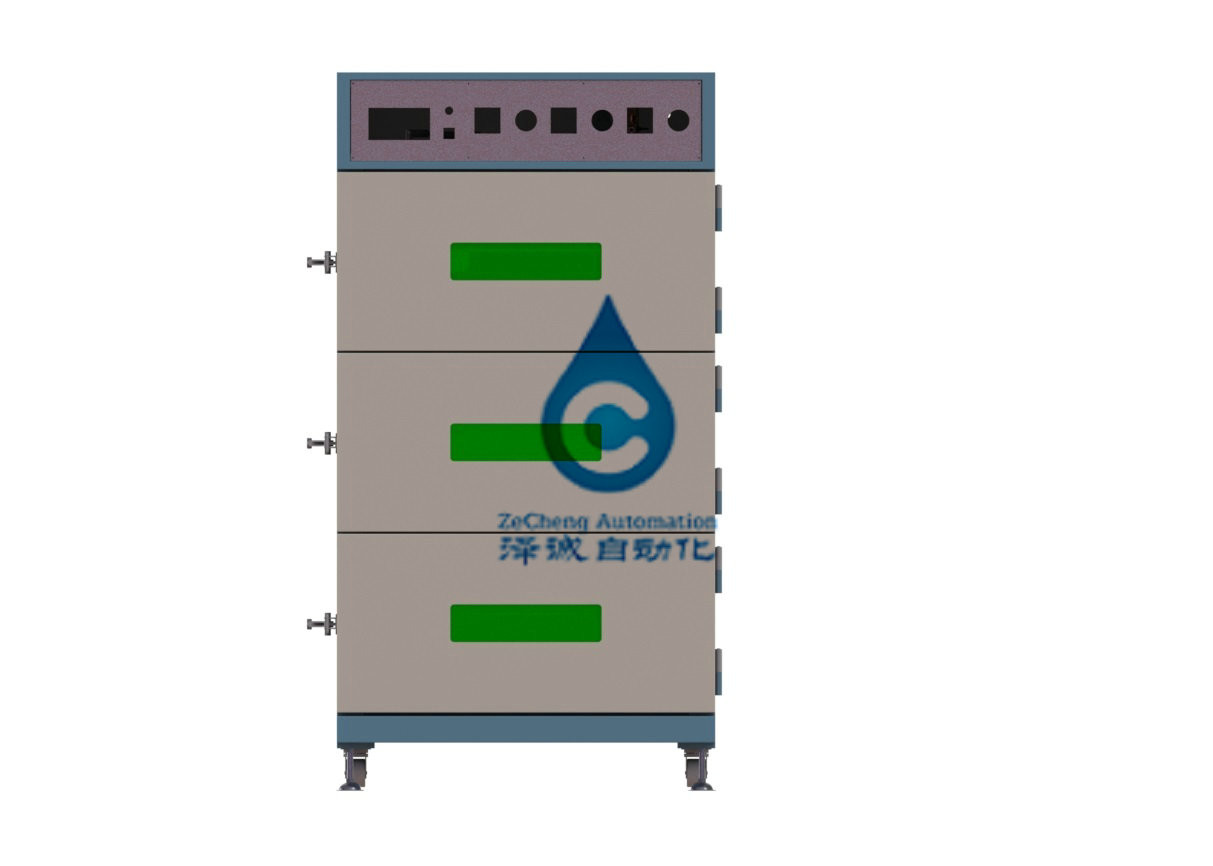

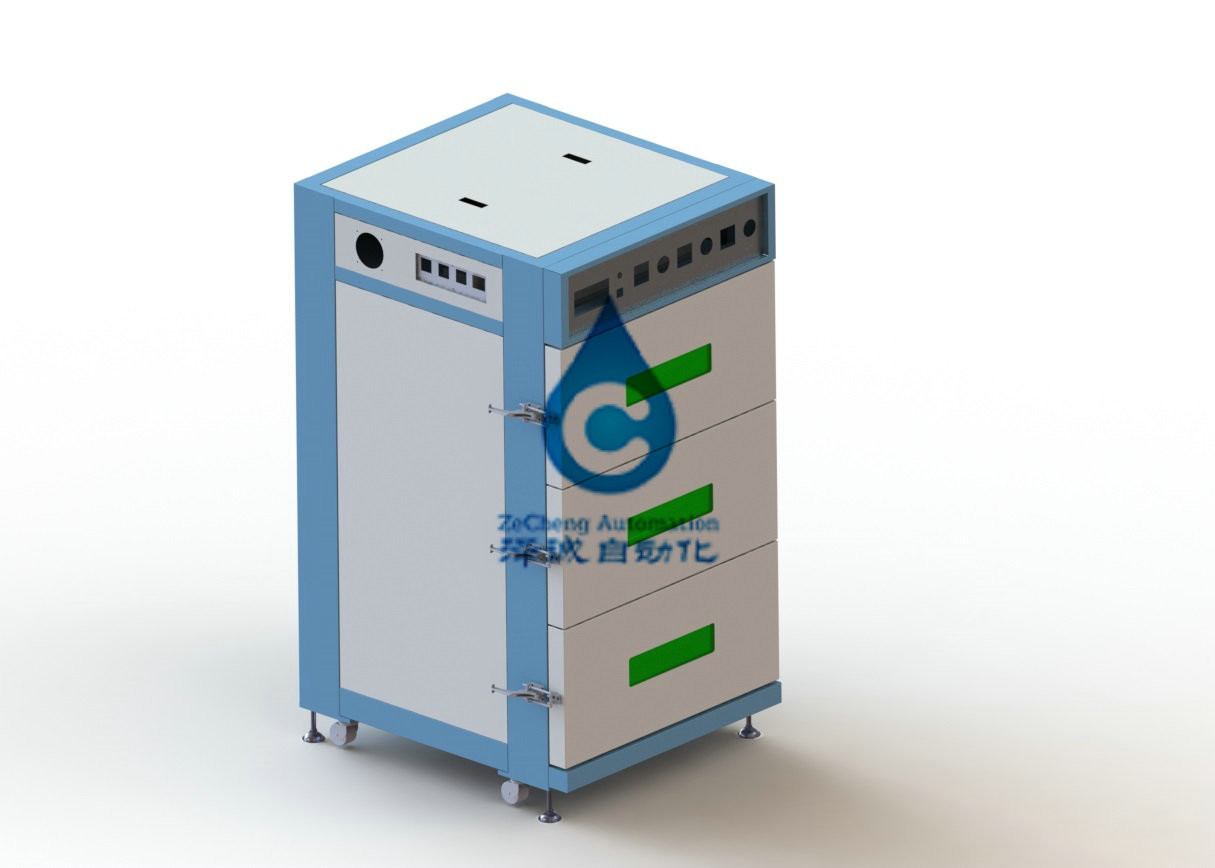

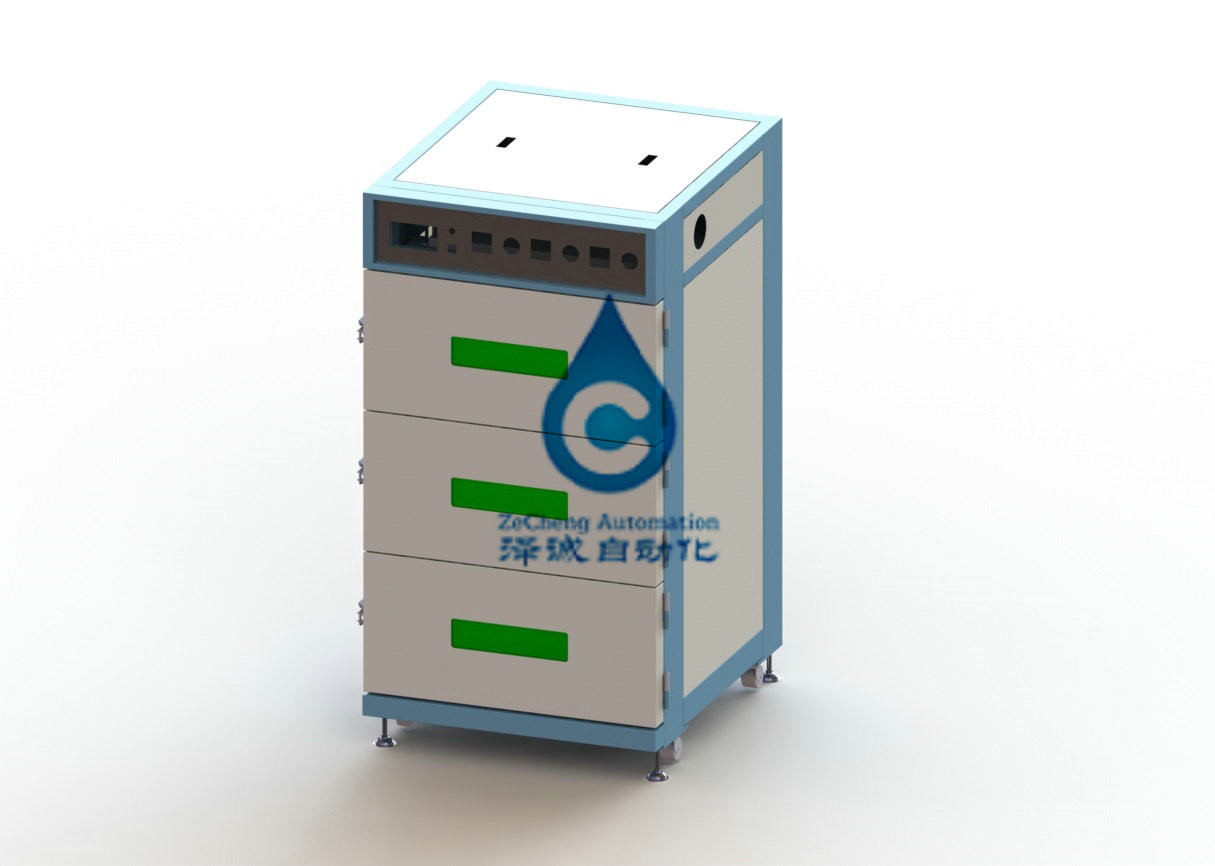

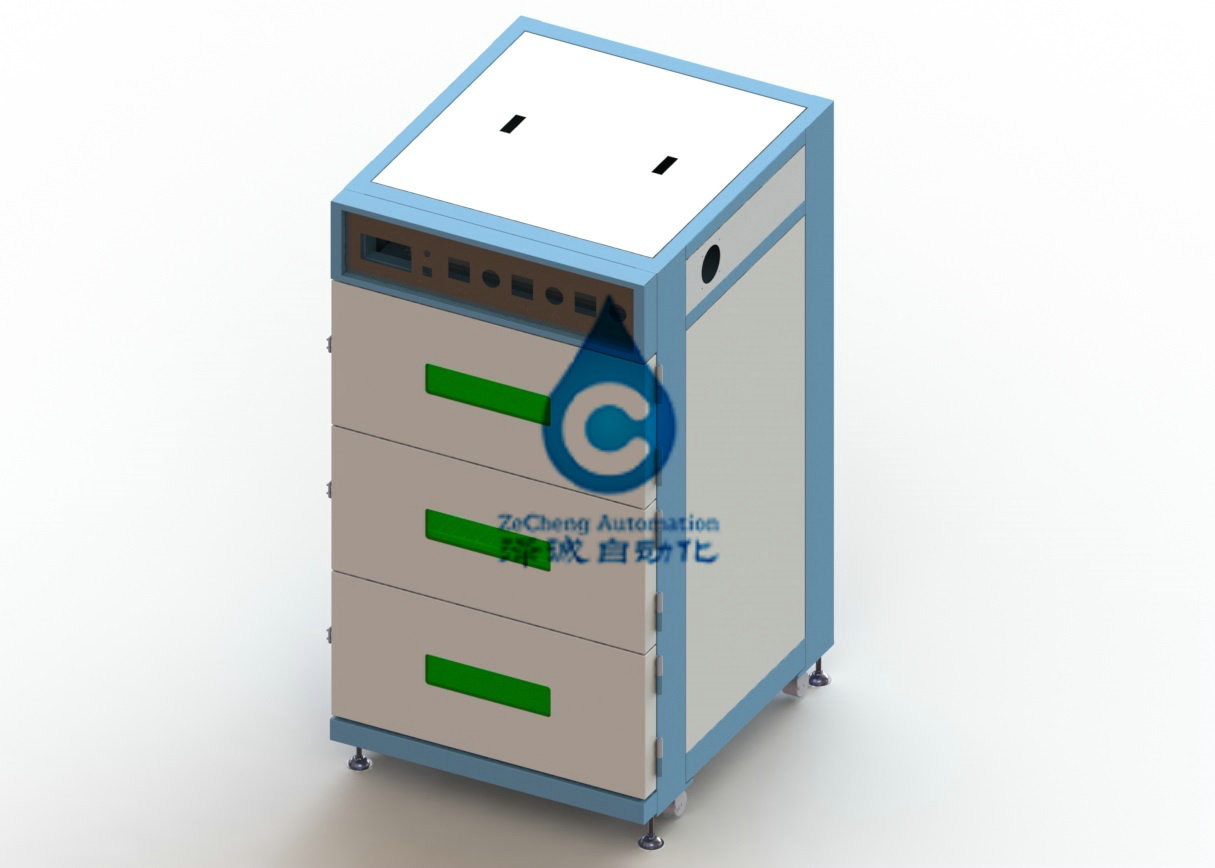

Bijlage 2: schematisch diagram van het materiaal (plan 1 kant van het elektrische kabinet, de ventilator bij het achtergedeelte van het materiaal)
Tankspecificatie: 660 (breedte) ×750 (diepte) ×330 (hoogte) mm
Afmetingen: 1280 x 1140 x 1900 mm.
