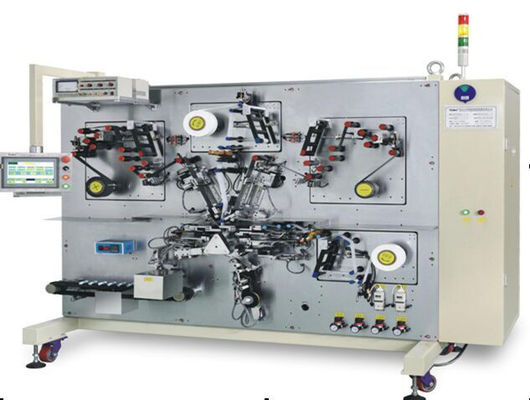

I. de beschrijving van de apparatenfunctie

Deze machine wordt hoofdzakelijk gebruikt voor het winden van cilindrische lithium ionenbatterijcel. Het het werk proces is als volgt: de positieve en negatieve elektrodenstukken en het diafragma worden actief afgewikkeld, respectievelijk door het het de spanningscontrole, apparaat van de stofverwijdering en apparaat van de afwijkingscorrectie (met de functie van het rectificeren van afwijking alvorens te winden), heeft het diafragma de functie van het verwijderen van statische elektriciteit, wordt het windende deel geïntroduceerd en gekronkeld volgens de procesvereisten, en de beëindigingsband wordt gekleefd. Geëindigd - de producten zijn automatisch blanked na het uitboren, door de functie van heet gat, door kort:sluitenopsporing en product met gebrekenverwijdering, worden de goede producten geleverd aan de inzamelingslijst, realiserend het automatische het winden proces.

1. Positieve en negatieve platen

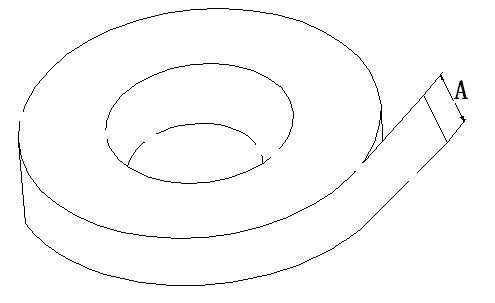

(1) tolerantie van wijd het scheuren

A: binnen 0.1mm

afwijking van de richting van de deklaagbreedte

Dikte: binnen 2%

golfvorm, het buigen en het scheeftrekken

Geen golfvorm (de oppervlaktetekorten die van het vingereind), (na het afsnijden van de het stukkrul van de deelpool) scheeftrekken,

Kronkelige buigende fout: de kronkelige buigende fout van de lengte van het poolelement is minder dan 0.3mm/1m.

(4) de verbindingsriem zal van rode of groene band met duidelijke kleuren worden gemaakt voor het testen, en de enige rol zal op de windende plaats worden gelost.

(5) definitief teken:

Het signaal dat het materiaal als originele rol wordt gebruikt wordt uitgeput zullen en het niet beklede deel van de terminal meer dan 1m die zijn.

2, het diafragma

(1) scherpe breedtetolerantie: binnen ±0.05mm

(2) golfvorm, het buigen, het visuele oordeel van de boordvorm van producten met gebreken behalve.

(3) definitief teken: merk def. om het uitgeputte signaal te doen, kan in groen of zwart worden gemerkt.

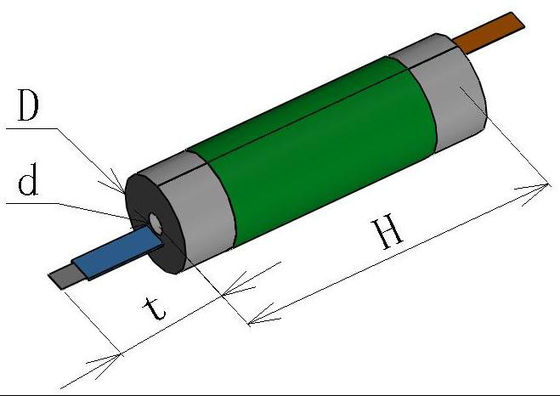

3. Kernspecificatie

specificaties

Grootte (mm)

Diameter D

16 ~ 32

Height H.

40 ~ 65

Poriediameter D

Phi is 3,5

Zeer blootgesteld oor

25 of minder

Zeer ooraantal

4 of minder

4. Het winden nauwkeurigheid (de materialen voldoen aan de vereisten van 2,1 en 2,2)

1) De groeperingsfout ± 0.3mm van het diafragmaeind;

2) de groeperingsfout van het eindgezicht van het poolblad is ±0.3mm;

3) de fout van de celhoogte is minder dan 0.6mm.

Iv. productiecapaciteit (exclusief niet-materiaalfactoren)

Wanneer de bladlengte minder dan 700mm is, is de productieefficiency van 18650 niet minder dan 24-26pcs/min;

De productieefficiency van 26650 is niet minder dan 15-18pcs/min

De productieefficiency van 32650 is niet minder dan 10-11pcs/min

Het tarief van de productpas: ≥99% gehuwd tarief ≥97%

V. materiaaleigenschappen

1. De omschakelingspositie keurt het principe van servomotor en verdeler goed om de draaischijf, met het nauwkeurige plaatsen en snelle productiesnelheid te drijven;

2. De windende naald keurt de geavanceerde twee-halve naald unilaterale trekkende naald goed, die de het winden snelheid kan verbeteren;

3. Het is zeer geschikt om de naalden te veranderen. De rollende naalden kunnen in vijf minuten worden veranderd en normaal worden geproduceerd.

4. Het spoorstructuur van de gebruiksdia om alle delen te winden, en de ontruiming goed te passen;

5, kunnen voor 16 - 32 geschikt zijn rangschikken, toepasselijke breedte tussen 4570mm, enkel kan de behoefte om de materiële klem te veranderen en de parameters te veranderen geschikter zijn.

1, de machine glijdt, geschikter en veilig tankt bij en verrichting;

2, positieve, negatieve plaat, diafragma het automatische afwikkelen zich en het rectificeren, spanning door evenredige klepcontrole, de spanning kunnen in secties worden gecontroleerd

8. De kortsluitingopsporing zal door de kortsluiting testende instelling worden getest. De test en de lossing zullen in één keer worden voltooid.

9. Het rectificeren van afwijking wordt veranderd om integrale rectificerende methode goed te keuren. De controlemethode van materiële randopsporing is redelijker in ontwerp, nauwkeuriger in oordeel en sneller in het rectificeren van afwijking

10. Er is een apparaat van de stofverwijdering op het afwikkelende en snijdende eind van het poolstuk;

11. Houd de band door te rollen tegen, niet gemakkelijk te vouwen;

12. Keur mechanisch materialen en riemvervoer goed om elektrische celbotsing te vermijden;

13. De elektrodoos is op de rechterkant van de spoel, en de verbinding tussen de blanking plaats en de volgende werkprocedure wordt niet beïnvloed;

14. Vriendschappelijke interface, gemakkelijke verrichting en eenvoudig onderhoud.

Vi. materiaalsamenstelling

1) diafragma windend mechanisme (twee reeksen):

De diafragmarol wordt bevestigd door mechanische uitbreidingsschacht, die door de verwijzingspartij van het binneneindgezicht van het diafragma wordt geplaatst. De servomotor wordt gebruikt om direct te drijven, en de programmacontroles het automatische afwikkelen zich.

2) het mechanisme van de diafragmaspanning (twee reeksen):

Keur schommelingsrol, de lage aandrijving van de wrijvingcilinder goed; Voeg diafragma elektrostatische eliminator toe.

De nauwkeurige druk die evenredige klep regelen controleert het werk spanning, kan de spanning in secties, 0-500kpa worden gecontroleerd;

3) poolstuk het afwikkelen zich en van de afwijkingscorrectie mechanisme (twee reeksen + twee reeksen):

De materiële rol van het poolblad wordt bevestigd door mechanische uitbreidingsschacht, en het poolblad wordt geplaatst door de verwijzingspartij van de binnenkant, die bijtanken geschikt en snel maakt. De servomotor wordt gebruikt om direct te drijven, en de programmacontroles het automatische afwikkelen zich.

De materiële rol van het poolblad wordt verbonden aan de het rectificeren servomotor door de balschroef, volgens het signaal van de nauwkeurige het rectificeren sensor, het algemene automatische rectificeren, die de positie van de basisrand van het poolblad verzekeren.

4) de spanningsmechanisme van het poolblad (twee reeksen):

Keur schommelingsrol, de lage aandrijving van de wrijvingcilinder goed;

De nauwkeurige druk die evenredige klep regelen controleert het werk spanning, kan de spanning in secties, 0-500kpa worden gecontroleerd;

5) het apparaat van de het stofborstel van het poolstuk (twee reeksen);

De reizende route van de poolplaat is uitgerust met een tweezijdig stof schoonmakend apparaat om stof worden gezogen in de batterijcel te verhinderen.

6) pool het knippen apparaat (twee reeksen);

De cilinder knipt het poolstuk en het eind van het poolstuk wordt geleid in het windende deel door de loodschroef.

Pool-lood binnen en de gelijke van de poolontwikkeling, stabiele snelheid, nauwkeurige positie, geen schadepool; Pool-positiefout ±1mm

7) pool scherp apparaat (twee reeksen),

Pool-het knipsel keurt schaar goed om het vlakke eind van pool te verzekeren;

Verzeker braam minder dan 0.03mm; Het efficiënte leven van de snijder is ≥2 miljoen keer

8) windend apparaat (één reeks):

De windende naald keurt de geavanceerde twee-halve methode van de naald unilaterale tekening goed, die de het winden snelheid kan verbeteren en de kosmische ruimte van het materiaal bewaren.

De windende naald keurt de dubbele zijsteunstructuur goed, is de transmissie stabiel, waarborgt de het winden opbrengst; De rollende naald pulseert ≤0.10mm in het geval van spanning

De windende motor is vrij vast, en de macht wordt overgebracht naar de windende naald door het toestelsysteem om het materiaal stabieler te maken.

Voeg toe de functie van gat met naald beweegt

9) verschuivingsapparaat (één reeks):

De omschakelingspositie keurt het principe van servomotor en verdeler goed om de draaischijf te drijven.

De post heeft de functie van machtsverlies en zelfsluitend, die de betrouwbare verrichting van het materiaal verzekert.

Het diafragma werd gesneden met een bergsnijder.

11) zelfklevend apparaat (één reeks):

Keur het rollen methode goed, pas aan om een brede riem, goede stabiliteit, niet te plakken gemakkelijk om de riem te vouwen;

12) blanking apparaat (één reeks):

De manier om de mechanische hand te gebruiken om de elektrische cel te houden om materiaal te snijden, de elektrische te stoten cel vermijden;

Bereik de manipulatorslinger, rek, klauw en andere acties, de voltooiing van automatische batterij op de lijn van de riemtransportband;

13) afgewerkt product die apparaat (één reeks) vervoeren:

Het omwikkeld wordt meten van mechanisme goedgekeurd om kortsluiting te meten, die effectief vergissing vermindert. Voeg kortsluitinglossing na test toe

Het kort:sluiten, pool ontbrekend oor, poolstuk wordt gebrekkig en andere ongeschikte producten verwijderd aan de schrootdoos;

De gekwalificeerde cel wordt vervoerd aan de verzamelende lijst door riem;

14) controlesysteem (één reeks);

Chinese verrichtingsinterface, vriendschappelijke interface, eenvoudige verrichting;

Het alarmsysteem is perfect en heeft de functie van zelfdiagnose.

Het heeft de functie van scherpe telling van de snijder van de poolplak, productietelling en alarm voor het overschrijden van vooraf ingestelde tijden.

Ondersteunende faciliteiten

1) Totale grootte: 2400L*1500W*2100H (met inbegrip van glijdende mens-machine staaf)

2) voeding: de eenfasige macht van AC220V 50AHZ: 10KW

3) materiaalgewicht: 3000kg

4) De luchtbron vereiste: 5~7 KGF /cm, 100 l/min.;

5) niet corrosieve gassen, vloeistoffen en explosieve gassen.

6) Het blazende deel is gescheiden van het lucht brondrietal.

7) het lawaai van het materiaal moet aan de vereisten van van de de industriële ondernemingsontwerp en hygiëne van tj36-79 voldoen normen, en het lawaai zal geen 80dB (a) overschrijden (nationale standaardgb3096-82). Het materiaallawaai wordt gemeten bij een afstand van 1m van het materiaal en is niet groter dan 75dB tijdens nutteloze verrichting en 85dB tijdens knipsel en lading.
