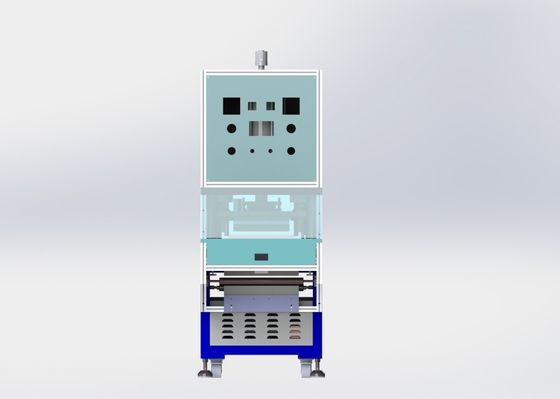

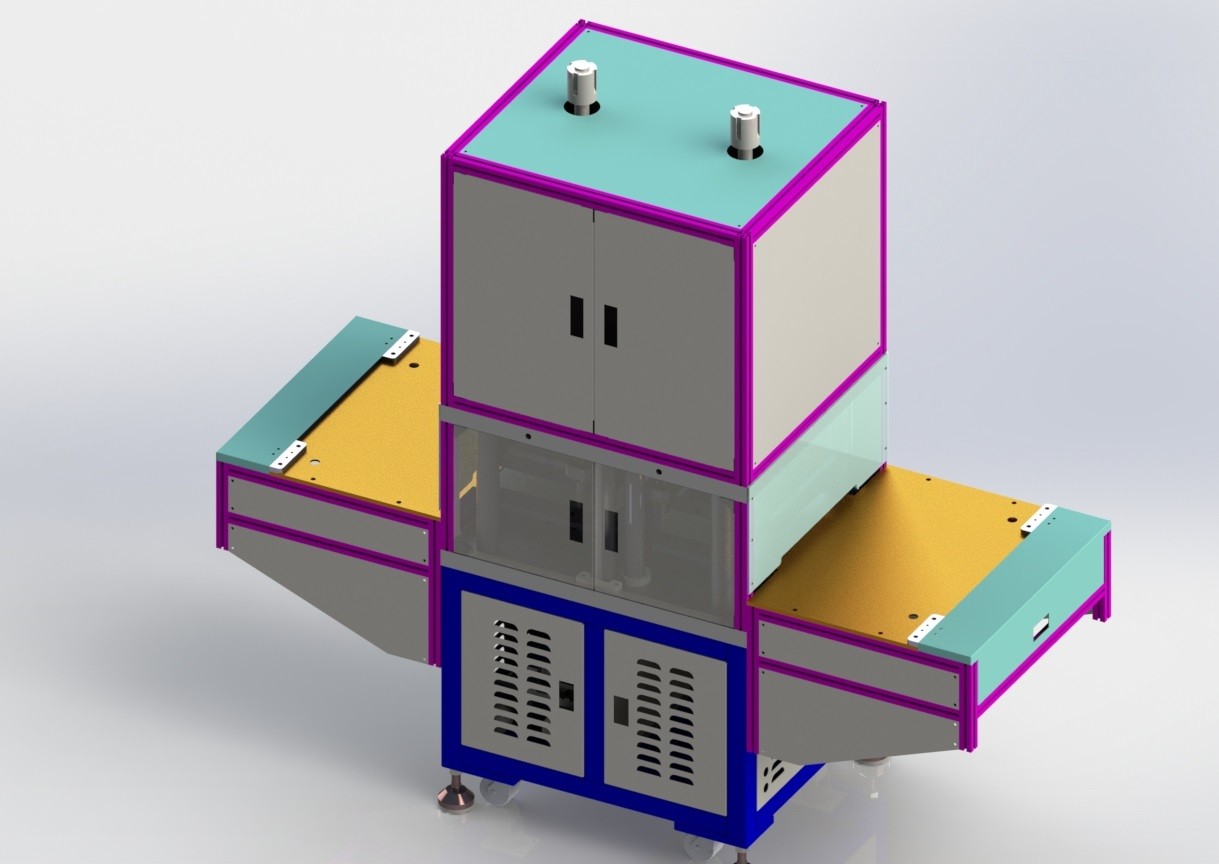

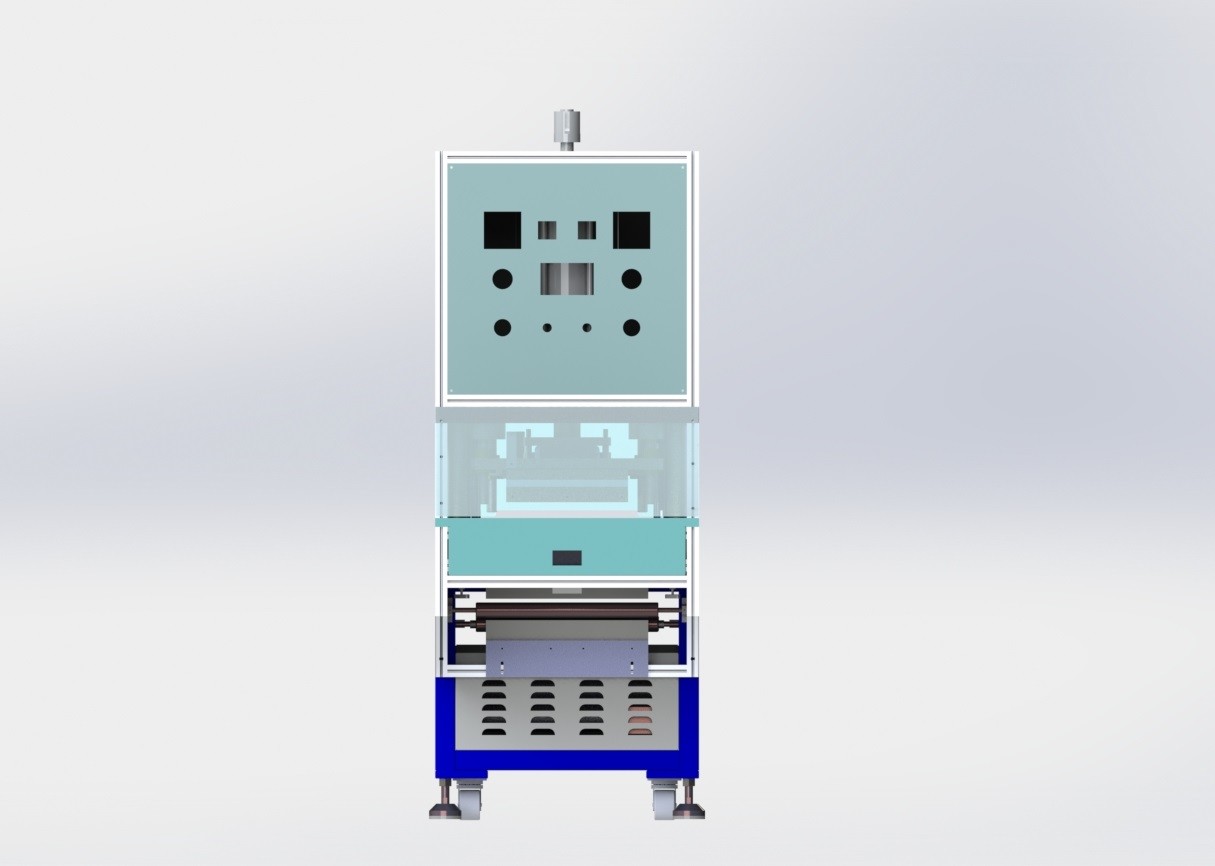

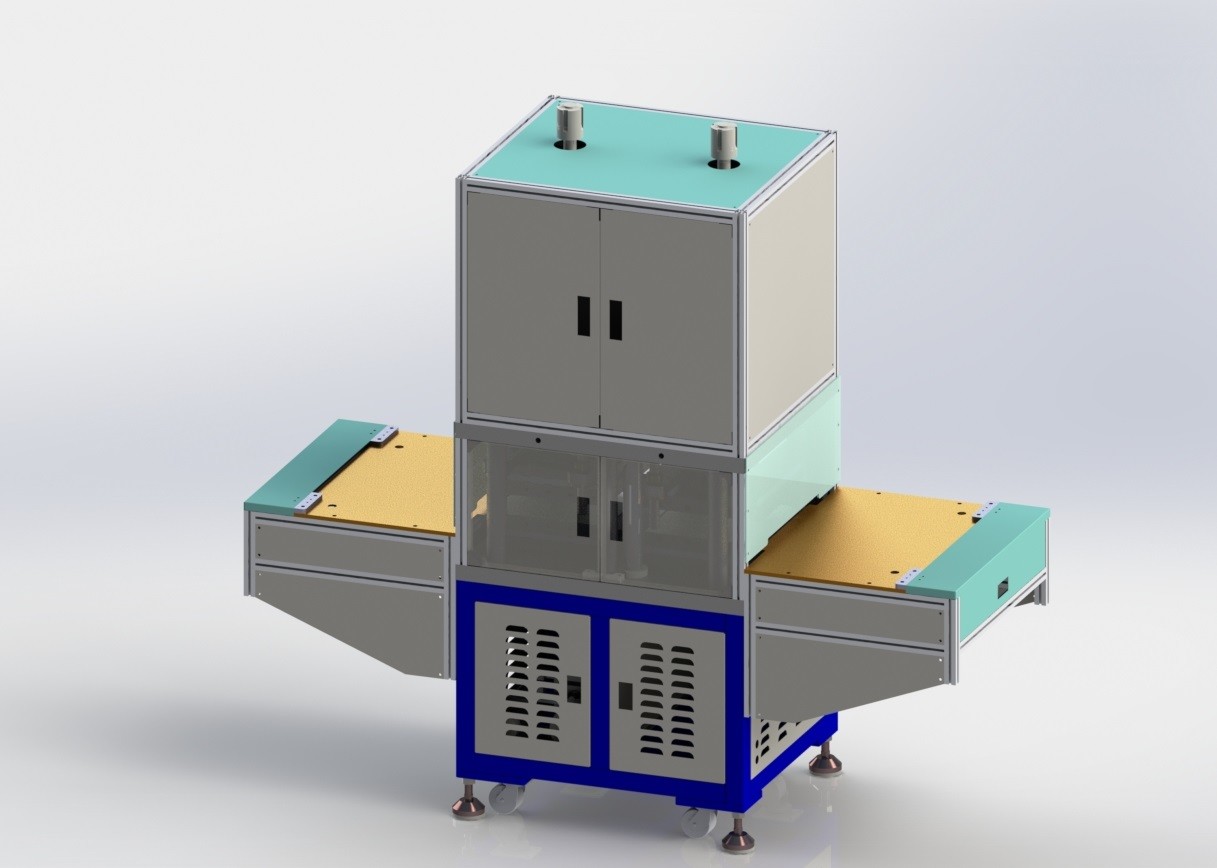

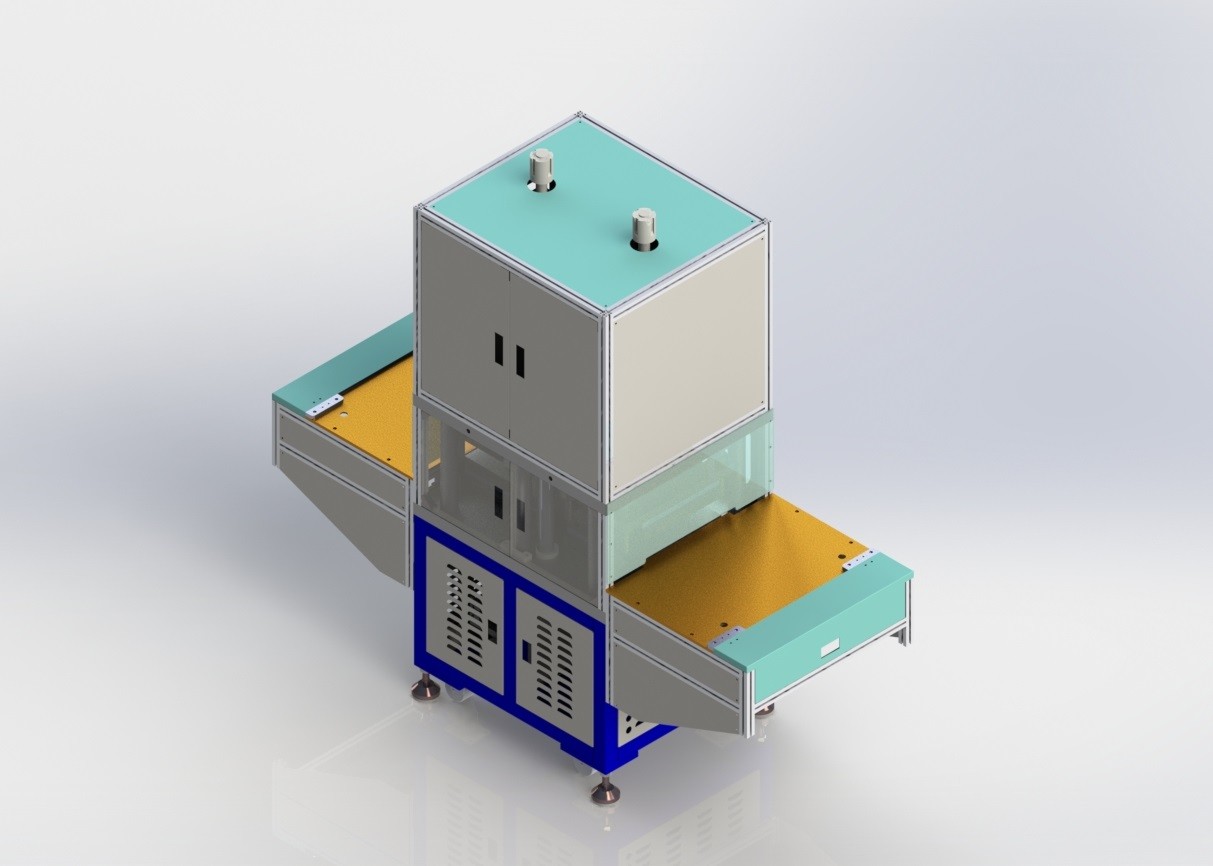

8 p.p.m. Li Ion Battery Manufacturing Equipment Battery-van de Cel het Hete Koude Pers Materiaal
1, het profiel
Het apparaat wordt hoofdzakelijk gebruikt flaten de gerolde vierkante cel of de vierkante cel na laminering. De druk en de temperatuur kunnen volgens de behoeften worden aangepast.
Kenmerken
- de batterij in elke post wordt gedrukt vlak door gas-liquid hulpcilinder, en de druk kan worden aangepast. Keur transportbandtype goed om de te bewegen batterij te drijven zich.
-- hoog rendement: dubbele post, één post hete pers, twee posten koude pers. Hete pers en koude press.8 PCS/min (de specifieke efficiency wordt bepaald volgens het hete drukken en koude de dringende tijd)
-- lage bedrijfskosten
Het materiaal heeft hoge graad van automatisering en eenvoudige handverrichting.
Vlakke druk: ≤ 2000KG
2. Vlak dringend gebied: 350x480mm
3. Parallellisme van het drukken van plaat: ≤ 0.1mm
4. De vlakke druk en de tijd kunnen worden aangepast;
5, de hete en koude druk zijn uitgerust met druksensoren en drukvertoning
Om aan de specificaties aan te passen
3.1 de aanpassingsgrootte van de objectsThebatterij
| Model | Met (mm) | Lengte (mm) | Dikte (mm) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3.2 technische parameters van het materiaal
|
Specificaties Punt |
ZCA07-202 | |
|
Technische parameters |
efficiency (p.p.m.) | 8 (volgens het hete drukken, koude dringende tijd) |
| De regelbare waaier van de inrichtingsbreedte | Regelbaar of vervanging, verwijzing om aan het batterijmodel aan te passen | |
| Druk van het werk (T) | 2 | |
| de nauwkeurigheid van de temperatuurcontrole | +/-1℃ | |
| Samengeperste luchtsysteem | 0.4-0.6MPa | |
| De totale macht (kW) | 15 | |
| Normale werkende macht (kW) | 13 | |
4, Mechanische specificaties
4.1 het reksysteem het apparaat heeft een vierkant lassenkader, en het substraat is een staalplaat met een dikte van 2530mm. De oppervlakte wordt gegalvaniseerd.
4.2 het automatische het voeden systeem de het stappen motor drijft de transportband om de batterij van de het voeden post aan de hete pers, van de hete perspost aan de koude perspost, van de koude perspost tot de het leegmaken post te leiden.
4.3 de hete dringende systemThe hogere en lagere drukplaat wordt verwarmd door de het verwarmen pijp, de controles van het temperatuurcontrolemechanisme de temperatuur, wordt de hete dringende tijd geplaatst van het touche screen, en de druk van de gas-liquid drukcilinder kan worden aangepast. Heet dringend gebied 350*480mm.
4.4 koude druk systemAfter het hete drukken wordt voltooid, wordt de cel verplaatst naar de koude dringende post, wordt het lagere malplaatje gekoeld door doorgevend water, wordt de koude dringende tijd geplaatst van het touche screen, kan de druk van de gas-liquid hulpcilinder worden aangepast, en het koude dringende gebied is 350*480.
4.5 de verrichting van het besturingssysteemtouche screen. Er is macht, noodsituatieeinde, hand, automatische knoop.
4.6 de controle panelThe machine is uitgerust met onafhankelijke elektroraad, lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en ander componenten van de machtskring, controleplc, relais, apparaat van de motorcontrole, enz. En de externe verbinding, die schakelaars en eindtable.plc gebruiken keurt omron goed. Het plafond van de machtskabel wordt gedeeltelijk geperforeerd. De kabels en de luchtleidingen tussen ander materiaal worden hieronder getelegrafeerd en door buizen geleid.
4. 7 het rectificeren van systemAutomatic correctie van de compensatie van de HUISDIERENtransportband.
5. Het energiemiddel te verstrekken gelieve het volgende energiemiddel
5.1, voeding
1) onmiddellijke verandering van voltageac220v± 10% counterphase
2, frequentie 50hz + 1hz
5.2, Lucht
1) druk 0.5mpa 5kgf/cm2
5.3, capaciteit 1001/min
De milieuvoorwaarden het apparaat kunnen zonder barrière in de volgende milieuomstandigheden opereren.
1) temperatuur dynamische temperatuur: 5-35℃Storage temperatuur: 0-40℃
vochtigheid 30-80% zou maar niet moeten bedauwen.
3) de milieunetheid zal niet lager dan 100.000 zijn; Geen corrosief gas, vloeibaar, explosief gas op plaats
Verplichting
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat alle componenten van materiaal in volledig nieuwe voorwaarde, niets gebruikte componenten zullen zijn.
2. Vertrouwelijke verplichting.
Ons bedrijf belooft dat zonder de geschreven toestemming, al technische informatie en bedrijfsinformatie van cliënt geen lek aan enige derde partijen zullen zijn.
3. De verplichting van de naverkoopdienst
Ons bedrijf verstrekt de één jaargarantie van datum van plaatsacceptatietest begint, zijn de onderhoudskosten vrijgesteld tijdens de garantieperiode, zijn de dragende die delen van het materiaal en de delen door ongepast gebruik worden beschadigd of de kracht van majeure uitgesloten van garantie. Als het materiaal disfunction en behoeftereparatie door verkoper na verlopen van garantie voorkwam, de kosten door beide partijen worden besproken die.
