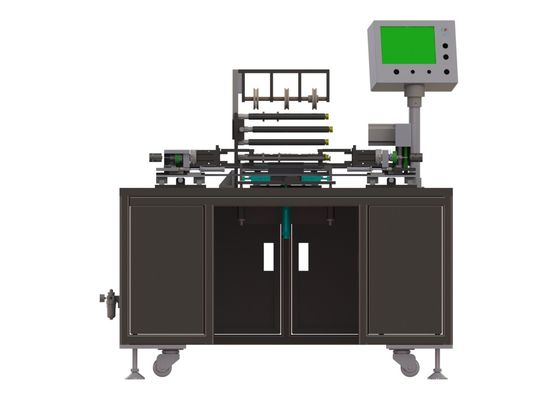

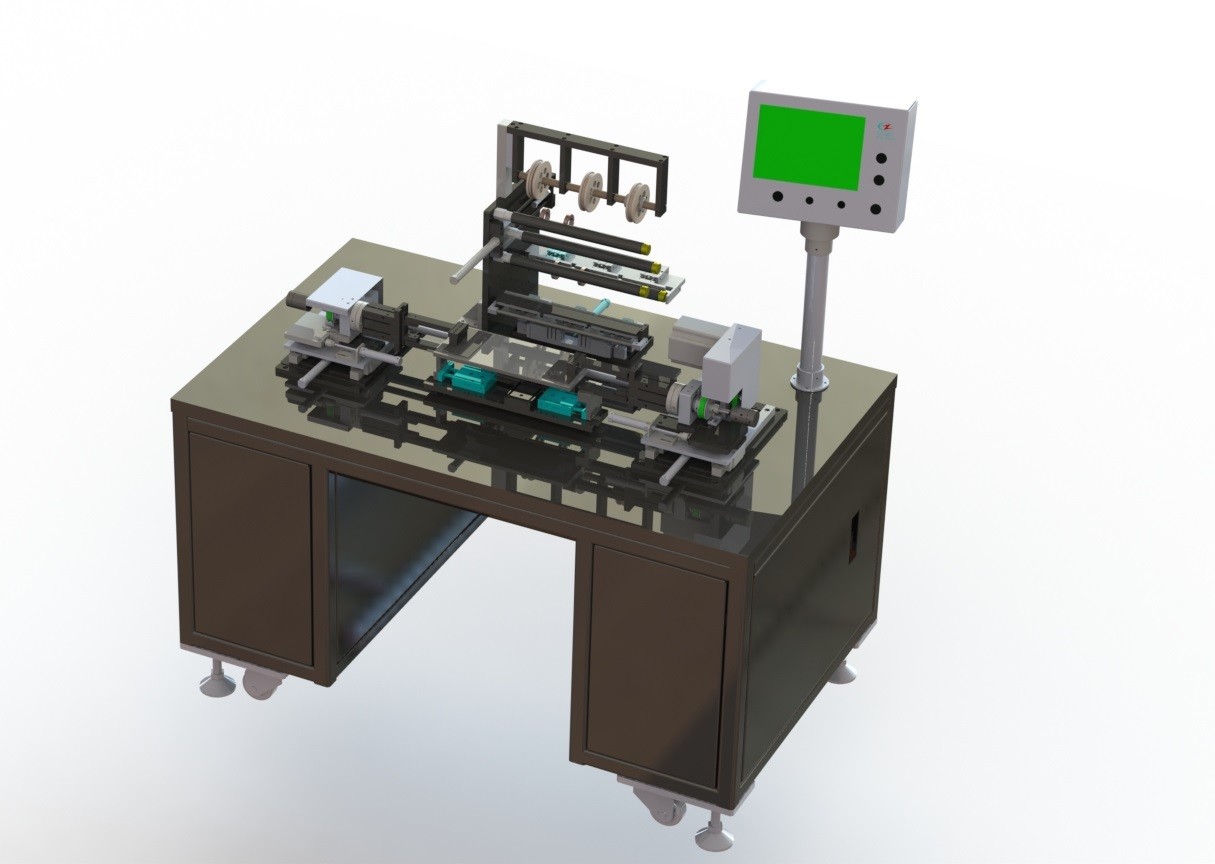

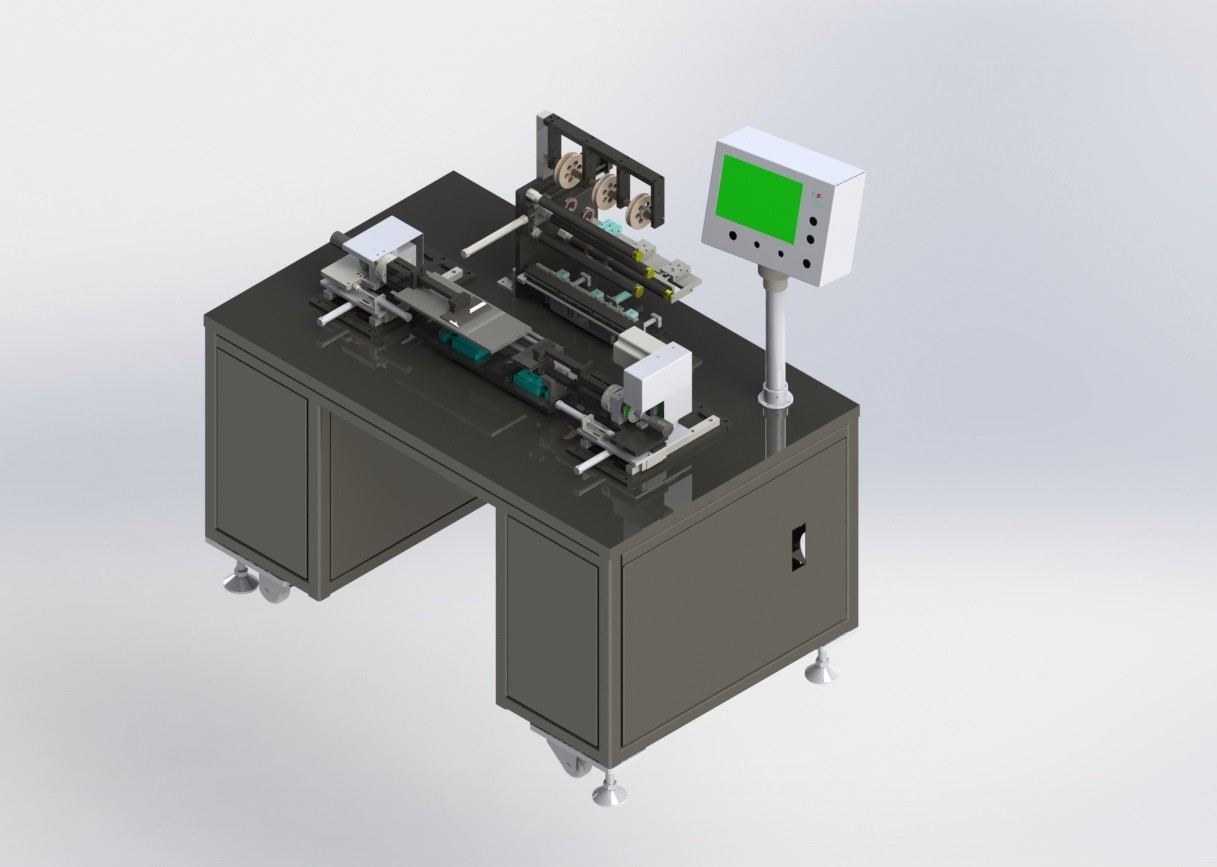

Batterij het Vastbinden Machine, Lithium Ion Battery Pack Assembly Line
1, materiaalinleiding
Deze machine wordt speciaal ontworpen voor het proces om plakband te kleven na het afvlakken van een vierkante batterijcel. Het is geschikt voor het gelijktijdige verpakken van 5 of verscheidene batterijcellen na het afvlakken van de batterijcel met midden plakband.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.510mm |
15mm |
3. Materiaalfuncties en parameters:
3.1. Zie het volgende cijfer voor de plaats van plakband.
3.2. Omslag omhoog de middenband eens. 2 stroken van plakband zullen worden gebonden, en de bindende afstand zal de afstand tussen de twee einden van de plakband zijn:
3.3. Geen bel na band het verpakken;
3.4. Positiefout van plakband: 1 mm;
3.5. takttijd: 6ppm.
4. Beschrijving van Materiaal
Beschrijving van het werk proces:
Zoals aangetoond in figuur 1 aangaande het recht, worden de afgevlakte batterijcellen manueel in de batterijcel geplaatst die lege positie 1 plaatsen, duwen de cilinders dat de twee kanten van de batterijcel worden geplaatst, zijn de het vastklemmen vingers aan beide kanten naar de batterijcel op weg om de batterijcel, de gehele roterende mechanismebewegingen naar de richting van de plakband vast te klemmen, de plakband het voeden mechanismestokken de plakband op de batterijcel, roteert de roterende motor bij een vastgestelde hoek, is de plakband gekronkeld op de batterijcel, nadat de snijder de plakband afsnijdt, de motor roteert bij een bepaalde hoek, en de dringende die rol op de batterijcel wordt gedrukt plakt de staart kleefstof op de batterijcel.
4.2. Beschrijving van Hoofdmateriaal
4.2.1. Cel die en het vastklemmen mechanisme plaatsen: plaats manueel de cel in de plaatsende lijst, en de cilinder duwt de plaatsende zijplaat om de cel te richten.
4.2.2, plak het middenbandmechanisme: klem de batterijcel door de vingercilinder vast te klemmen vast, plak de band op de batterijcel, roteer de motor om de band op de batterijcel te winden, snijd opnieuw de band met de bandsnijder, roteer de motor om de hoek te plaatsen, en de rol te drukken om de staartband op de batterijcel te plakken.
4.2.3 Plakband Plakkend Mechanisme: Twee broodjes van plakband kunnen bij de cantileverrol worden gehangen, en de functies van en band die kunnen door het band losmakende mechanisme, band het voeden mechanisme en band voeden worden gerealiseerd scherp mechanisme snijden.
4.2.4. Kadermechanisme: vierkante gelaste structuur 4040 met goede sterkte. De grondplaat wordt gemaakt van 25mm dikke staalplaat met chroom geplateerde oppervlakte.
4.2.4. Werkend mechanisme: De interface van de touch screenverrichting wordt goedgekeurd, met duidelijke en mooie verrichtingsinterface. Er zijn start, van het noodsituatieeinde, hand en automatische knopen.
4.2.5. Het mechanisme van de controledoos: de machine wordt intern voorzien van een onafhankelijke elektroraad, en intern uitgerust met de componenten van de machtskring zoals lekkageschakelaar, de stabiele voeding van gelijkstroom, PLC voor controle, relais, het apparaat van de motorcontrole, enz. zal de Verbinding met de buitenkant door schakelaars en eindblokken worden gemaakt. PLC keurt omron goed. Het plafond van de machtskabel wordt geperforeerd. De kabels en de luchtpijpen tussen ander materiaal zullen bij het lagere deel worden getelegrafeerd en worden door buizen geleid.
5. Materiaalconfiguratie
| Nr. |
systeemsamenstelling |
Systeemconfiguratie |
Hoeveelheid |
| 1 |
Reksysteem |
|
1 reeks |
| |
|
Gelaste skeletstructuur |
1 |
| |
|
Substraat (het plateren van de staalplaat) |
2 |
| 2 |
Hand voedend en plaatsend systeem |
|
1 reeks |
| |
|
Voedend plaatsend mechanisme |
1 |
| 3 |
Band plakkend mechanisme |
|
1 reeks |
| |
|
Cilinder - SMC |
6 |
| |
|
Lineair gids spoor-bovenleer zilver |
4 |
| 4 |
Vastklemmend en roterend mechanisme |
|
2 reeksen |
| |
|
Cilinder - SMC |
10 |
| |
|
Lineair gids spoor-bovenleer zilver |
4 |
| |
|
Motor-Handelberg |
1 |
| |
|
Synchrone riem |
2 |
| 5 |
Besturingssysteem |
|
1 reeks |
| |
|
Het aanrakingsscherm |
1 |
| 6 |
Controlesysteem |
|
1 reeks |
| |
|
PLC- omron |
1 |
6. Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
