1, Materiaalbeschrijving:

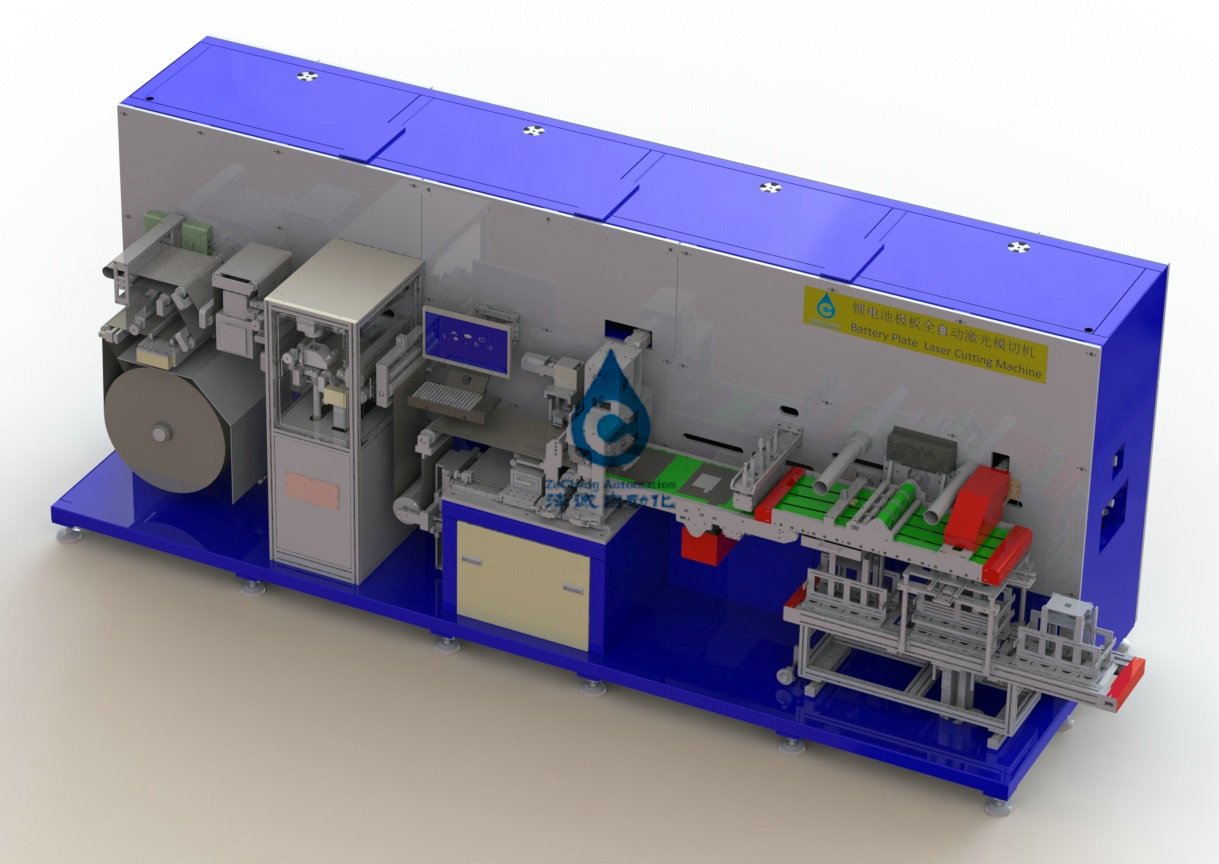

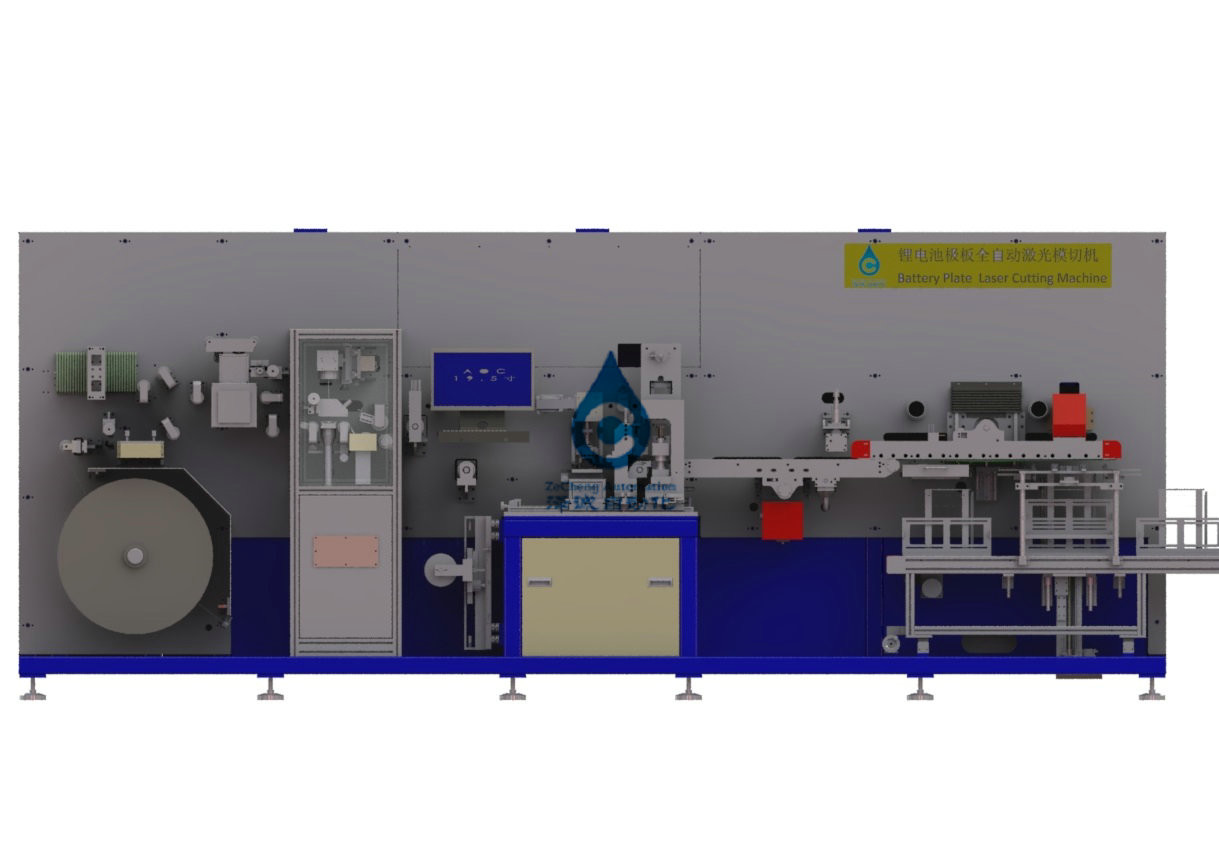

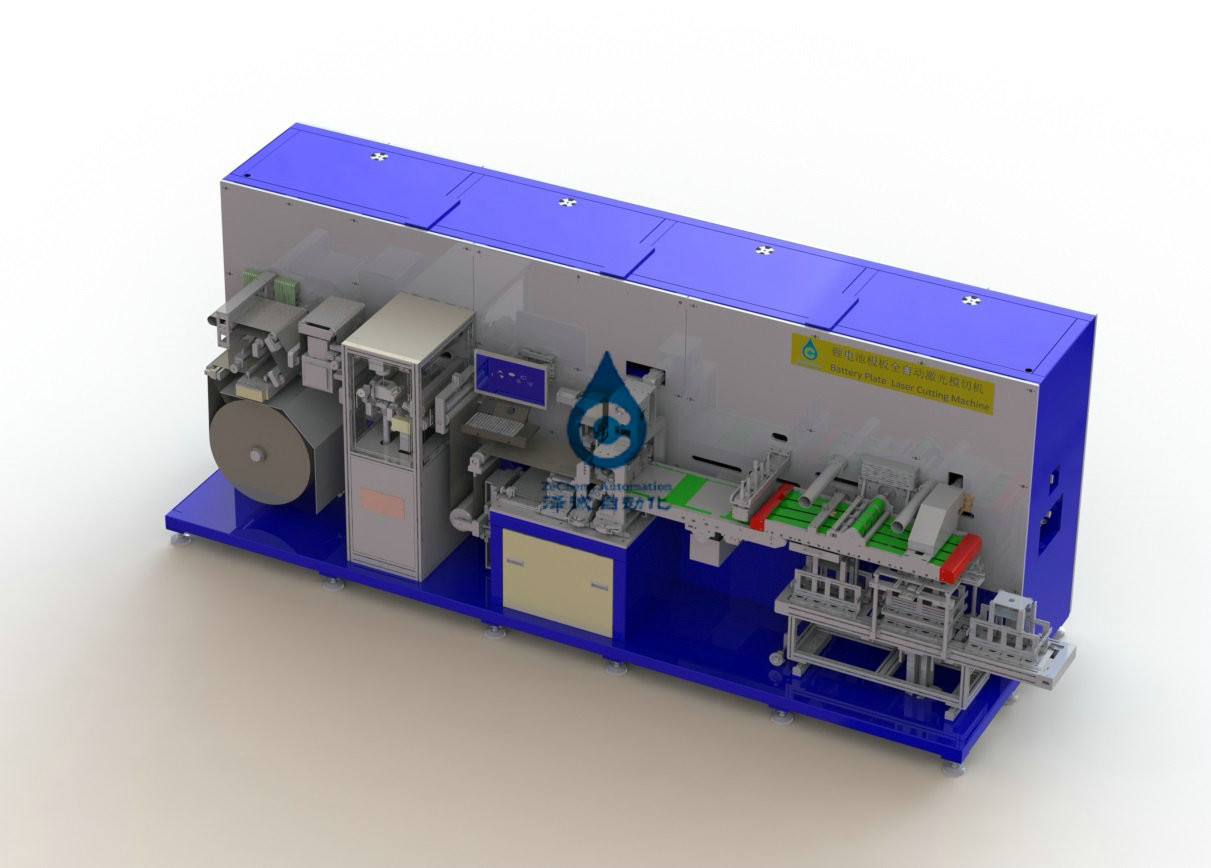

1.1 materiaalprofiel: Dit materiaal voltooit het laserspaander het snijden proces van gelamineerde lithium ionenbatterijen en snijdt het ononderbroken rolmateriaal in enige spaander. De kunstmatige broodjespool die opblaasbare die schacht rollen aan het apparaat wordt geïnstalleerd, het apparaat zette volume, die mechanisme van het rollen proces automatisch rectificeren om de automatische aanpassing te dragen, en de spanning van poolstuk te controleren door het systeem van de spanningscontrole, zal het servomechanisme aan de plaats van de laser scherpe plaat worden vervoerd, zal de laser uiterst oorknipsel het vormen zich zijn, snijdend plaats met een scherp mes want het blad in enig poolstuk, dan aan stofverwijdering van enig poolstuk, door CCD-slechte de oppervlaktekwaliteit en dimensie van de opsporingsplaat sneed, het product is gelaten vallen in de afvaldoos, werd het niet-overeenkomende materiaal verzonden naar de materiële collectebus.
2, Werkingsgebied van materiaalaanpassing en technische parameters
2.1 de specificatie van aanpassingsmaterialen is als volgt:
|
Punt specificaties
|
ZCCE03A-00 | ||
| Materiële specificaties | Pool-stuk | Lengte (mm) | rol |
| Breedte/tolerantie (mm) | 100~300/0.2 | ||
| Dikte/tolerantie (mm) | 0.05~0.25/0.005 | ||
| De grootste diameter (mm) | φ650 | ||
| De binnendiameter (mm) | φ152.4mm (6“) | ||
| Maximumgewicht van rol | 250Kg | ||
3, technische parameters en functies van het materiaal:
3.1 materiaal technische parameters:
|
Specificatie Punt |
Technische parameters |
| Efficiency | >120ppm |
| Pool-breedtew waaier/precisie | 80250mm/±0.2mm |
| Pool-hoogteh waaier/nauwkeurigheid | 100280mm/±0.2mm |
| Polaire de breedtedt van de oorschouder waaier/nauwkeurigheid | 550mm/±0.25mm |
| Polaire het Gewichtswaaier/nauwkeurigheid van de oorbreedte | 10100mm/±0.2mm |
| Polaire Ht van de oorhoogte waaier/nauwkeurigheid | 1030mm/±0.5mm (volgens de grootte van het inkomende materiaal) |
| Het totale leven van hardwarevorm | >100000 uren |
| Korreltarief (mislukking door materiaal wordt veroorzaakt dat slechts) | ≥98% |
| Gekwalificeerd tarief (behalve gebrekkige inkomende materialen) | ≥99.5% |
4 externe dimensies van het materiaal:
Totale grootte (mm): van het de hoogte7500*1780*2395 (met inbegrip van beschermende dekking en stofzuiger) Materiaal van de lengte * breedte het gewicht *: 6500KG
5, Materiaal werkend milieu
5.1. Voeding: 380V in drie stadia; De voltageschommeling is minder dan ±10%; Het maximumvermogen van het materiaal is 16kw;
5.2. Gasvereisten: lucht brondruk (samengeperste lucht) > 6 kg/cm2, maximumconsumptie 50L/min, het drogen;
5.3. Totaal gewicht van het materiaal: 6500kg;
5.4. Het lager van de installatievloer: > 800kg/㎡;
5.5. Omgevingstemperatuur: 20 ~ 35℃;
5.6. Relatieve vochtigheid: 5 ~ 55% u;
5.7. Werkend milieuvereisten: de milieunetheid zal niet minder dan 100.000 zijn, en er zal geen corrosief gas, vloeibaar of explosief gas op de plaats zijn;
