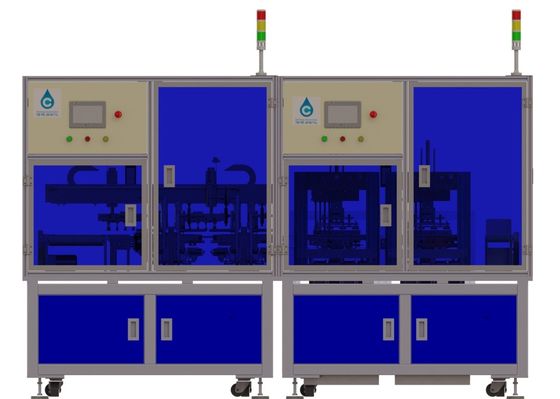

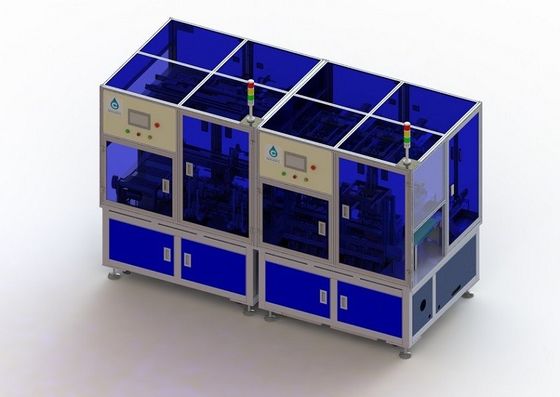

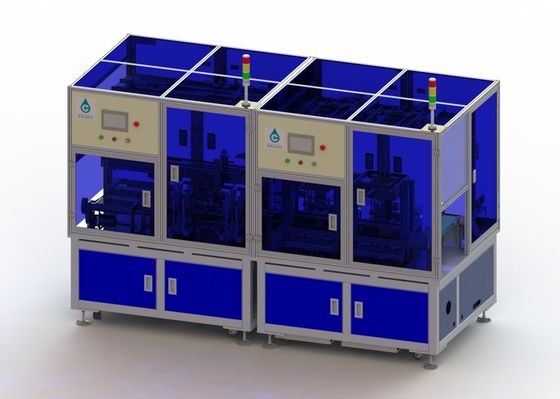

1500KG de Staart van de de Productielijn het Vierkante Batterijcel van de autobatterij Vastbinden in Shell Machine
1. Ontwerpvereisten
1.1. Toepasselijke coiler grootte: breedte: 30 ~ 70mm; Hoogte: 36 ~ 80mm, dikte: 3.0 ~ 10mm.
1.2. De lengte van zelfklevend document op de linkerzijde en de rechterkanten nadat de broodjeskern wordt gelijmd is L4: 0,2 ~ 1mm
1.3. De twee kanten van de spoel zijn symmetrisch, en het absolute verschil is 0 ~ 3mm.
1.4. Het diafragmadocument kan niet aan de broodjeskern blijken nadat de broodjeskern wordt gelijmd (de diafragmadocument krommingen aan de binnenkant van de broodjeskern zonder het diafragma bloot te stellen)
1.5. Het het poolstuk en diafragma zullen niet beschadigd worden nadat de broodjeskern wordt gelijmd.
1.6 wanneer het ingaan van shell, zal er een gidsgroef tussen de rolkern en de shell mond zijn
1.7. De positieve en negatieve oren van de rolkern buigen niet tijdens het proces om de bodemlijm te plakken en shell in te gaan.
1.8. De Hoek tussen de rolkern en de kant van shell na het ingaan van shell is ≤ 50
1.9 de afstand tussen de rollende kern en de binnenmuur van de shell bodem na het ingaan van shell vereist L3: 0.5±0.2mm;
1.10. De afstand tussen de rolkern en de twee randen van shell L1 en L2 vereist: ≥0.1mm
1.11, het verschil tussen de rolkern en de rand van shell
1.12 nadat de rolkern shell ingaat, kan het de afstand tussen de blootstelling van het negatieve elektrodenoor en de shell mond automatisch testen, en O.K. of NG (er is geen vereiste in deze testtekening, daarnaast, wegens de lengtefout van de geleverde materialen van het polaire oor, is dit bepaald door al dan niet?) bepalen
1.13. Het tarief ≥ 99,8% van de productiekwalificatie
1.14. Productieopbrengst ≥ 95% en productieefficiency ≥40PPM
15. De verrichtingstijd van omschakelingsmodel geen 30min moeten zou overschrijden
3, Hoofd technische parameters van het materiaal
3.1 aanpassingsobjectsbatterylengte: 36 ~ 80mm, batterijbreedte: 30 ~ 70mm, batterijdikte: 3.0 ~ 10mm. Behoefte om de plaats van het plaatsende blok, de grootte van de aluminiumshell voertank aan te passen.
3.2 technische parameters van het materiaal
Materiaal technische parameters
|
Punt |
Specificaties | |
| Technische parameters | efficiency (p.p.m.) | 40PPM |
| Hulptijd (min) /shift | 30 | |
| Het tarief van de productpas | 99.8% | |
| Tarief van korrel of beweging | 95% | |
| Tijd van de product de modelvervanging | 30min | |
| Samengeperste luchtsysteem | 0.4-0.6MPa | |
| De totale macht (kW) | 8 | |
| Normale werkende macht (kW) | 7.6 | |

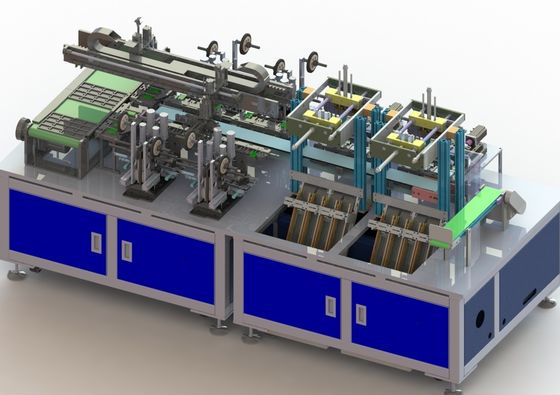

5. De beschrijving van de hoofddiebatterijen van materiaalpartsmanipulator van blaardienblad omhoog in de plaatsende inrichting, het inleidende plaatsen, het volumeinstellingen van het bandvoer voor lijm, band bij de bodem van de batterij wordt gezogen onderdrukt mechanisme zal zijn bij de bodem van de druk, stokband die, zal de manipulator bandbatterijen plakken omhoog in in de shell post worden gezogen, batterijshell, shell door een de gidsmanier van de trechtergids. In de shell duw in drie keer, eerste twee voor de het vastklemmen duw, het laatstgenoemde voor de directe duw.
6. Energie medium6.1 de voeding
6.1.1 het voltage is AC220V plus of minus de enige fase onmiddellijke veranderingen van 10% onder 0,5 s minder dan 10%
6.1.2 frequentie 50hz + 1hz
6.2 de lucht
6.2.1 druk 0,5 Mpa 5 KGF/cm2,
6.2.2 stroom 15 l/min.
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
