Het automobiele Staal die van de Batterijproductielijn Machine Laag Energieverbruik vormen
1. Technische eisen die ten aanzien van rib ontwerp vormen
1.1. Doel van materiaal: speciaal die materiaal voor de rib volgens de rib productievereisten wordt en wordt vervaardigd ontworpen die door partij a. worden verstrekt. De vormende machine omvat een automatisch het voeden rek voor het voeden van riem, een automatische het voeden machine, een reeks van het stempelen matrijs en een reeks van de doos van de afgewerkt productinzameling. Één stempelpers.
1.2. Het proces van de staalproductie: het kader → van de staalriem het automatische voeden → één keer die vormt blanking → stempelen.
1.3. Capaciteit en procesparameters van de rib die machine vormen:
1.3.1 versterkend materiaal: 0.5mm×14mm×L, is het gewicht van elke plaat ongeveer 10 ~ 30kg, de grootte van het geleverde binnengat: diameter 240
1.3.2 het vormen lengte: 80 ~ 350mm.
1.3.3 pers van 16 ton, met een snelheid van 40 keer /min. Tellingsalarm.
1.3.4 automatisch het voeden mechanisme: de lengte is regelbaar van 80 mm aan 350mm±0.5.
1.3.5 het kader van de ribsteun: gemakkelijk om, met spannend apparaat te laden.
1.3.6 rib die en het snijden vorm vormen zich: de vormende lengte is regelbaar van 80 mm aan 350mm, met de functies van zich het vormen, afvlakken en snijden, geschikt voor demontage.
1.3.7 de tank van de afgewerkt productinzameling: het product glijdt automatisch in de ontvangende doos samen met de vervoerende tank om ervoor te zorgen dat het en in dezelfde richting keurig is. Elke doos is ongeveer 1000 stukken, die volgens verschillende modellen kunnen worden aangepast.
1.4. Rib die het materiaal van de machinesamenstelling vormen:
| Het serienummer | De naam van het proces | Apparaatnaam | Materiaalvermogen | Hoeveelheid (post) | nota |
| 1 | het voeden | Automatisch het voeden rek | -- | 1 | Het automatische voeden |
| 2 | het voeden | Automatische voeder | regelbare 80 ~ 350mm | 1 | |
| 3 | Het stempelen het vormen zich | pers | 16T (55mm slag) | 1 | Verstrekt door nieuwe taihang |
| 4 | Staal het vormen | Rib die vorm vormen | 40 wortels per minuut | 1 | |
| 5 | blanking | Het ontvangen van doos | 1000 | 1 |
2. Hoofdmateriaal en faciliteiten die van rib machine vormen

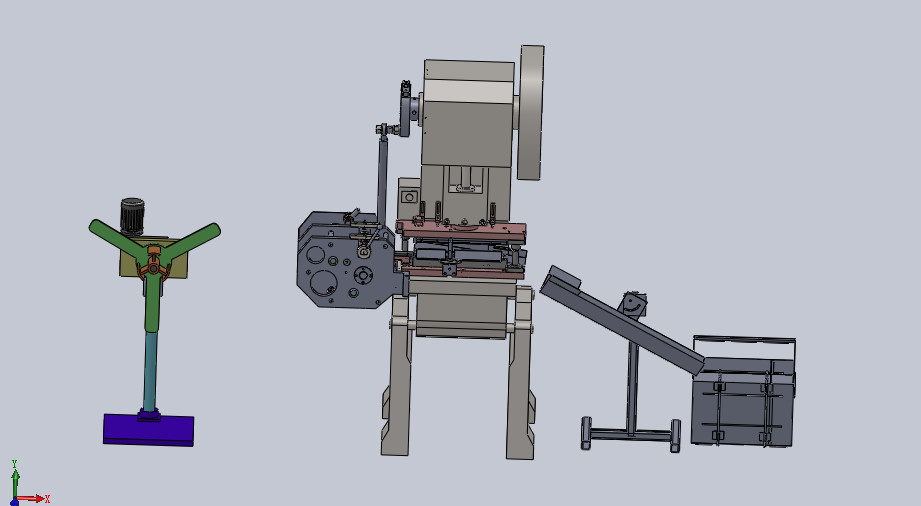

Het algemene beeld is als volgt:
2.1. Automatisch het voeden rek
Doel: het materiaal wordt gebruikt voor de steun van de staalriem, met inbegrip van het afwikkelen van motor en controlesysteem.

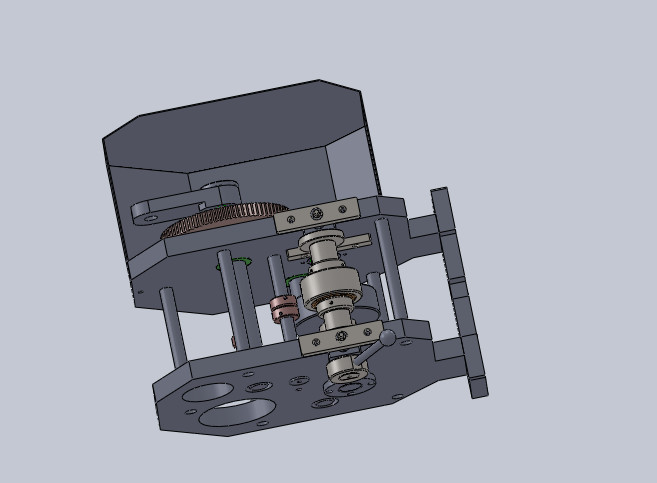

2.2. Automatische voeder
Deze machine is geschikt voor het automatische voeden vóór zich bar het vormen. Het drijft het onstabiele koppelstangmechanisme om het het voeden mechanisme zich door de omwenteling van het roterende vliegwiel op de stempelpers te roteren en te bewegen. De het voeden lengte is 80 ~ 350mm en de het voeden precisie is ± 0.5mm.
2.3. pers
De belangrijkste technische parameters van het materiaal worden verstrekt door de nieuwe machine van het taihangponsen.
2.4. Rib die vorm vormen
2.4.1. Doel van materiaal: de vorm is hoofdzakelijk van toepassing op zich het vormen van de rib, met inbegrip van de functies van zich het snijden en het vormen, het afvlakken en het lossen.
2.4.2. Schematisch diagram:

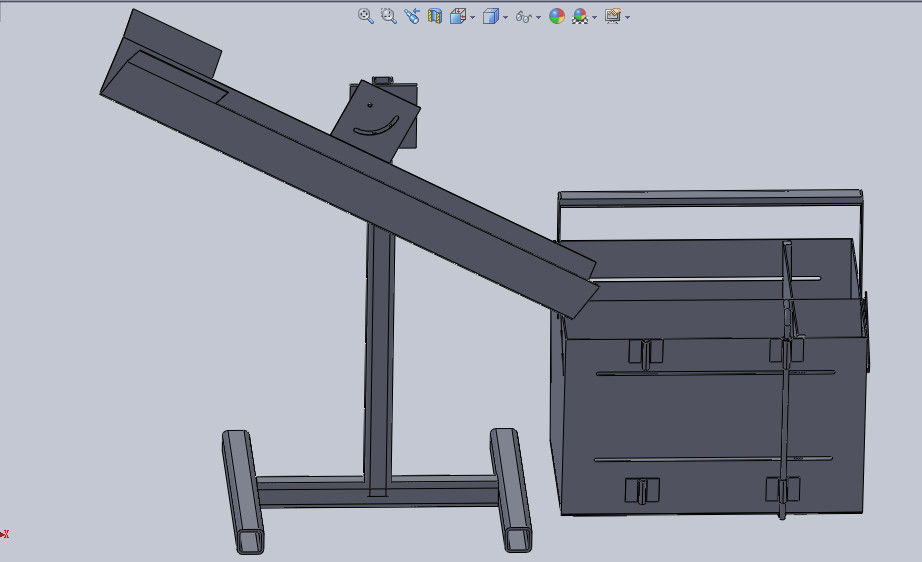

2.5 de inzamelingsdoos
2.5.1 doel van het materiaal: de inzamelingsdoos wordt gebruikt voor de inzameling na het vormen van de staalbar. De staalbar na het vormen van de stempelpers wordt automatisch verzameld in de inzamelingsdoos door de helling en keurig geplaatst.
2.5.2 materiaalbeschrijving: er is een beweegbare deur bij de bodem van de inzamelingsdoos, die kan worden geopend en de rib kan worden genomen.
3. Energiemedia
3.1. De voeding
3.1.1. Voltage AC380V, in drie stadia; De voltageschommeling is minder dan ±10%.
3.1.2. Frequentie 50 Herz.
3.2. lucht
3.2.1. Druk 0,4 ~ 0.45mpa.
3.2.2. Stroomtarief van 10L/min.
4. Milieuvoorwaarden
Het apparaat kan zonder barrière in de volgende milieuomstandigheden opereren
4.1. Omgevingstemperatuur: 0 ~ 40℃
4.2. Vochtigheid 30-80% maar geen condensatie.
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. En
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
