1, Apparatenfuncties

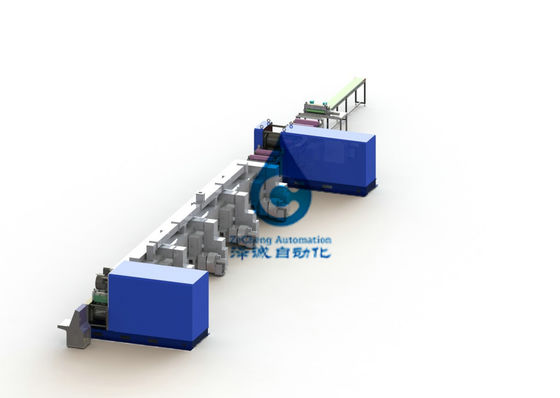

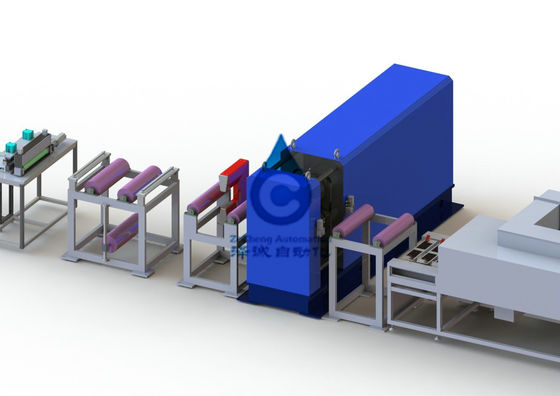

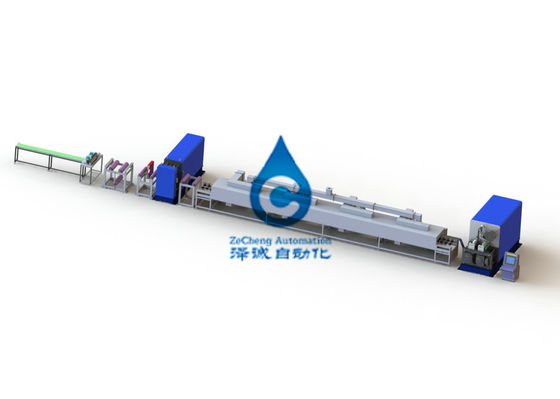

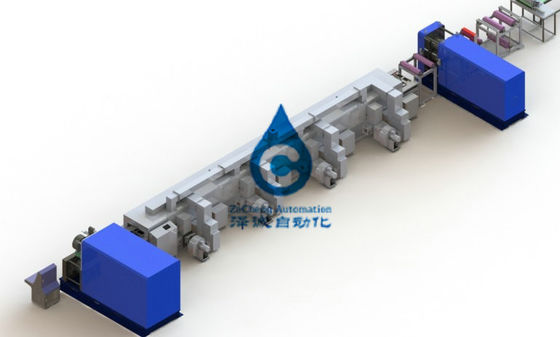

Deze productielijn wordt hoofdzakelijk gebruikt in lithiummangaan en de zilveren zinkbatterijen, de zink-nikkelplaat van de batterijenbatterij van de samenstelling, de hoofdlijnen omvatten: het aluminiumnetwerk of het kopernetwerk zet automatisch volume, automatische correctie, het kunstmatige voeden van de dikke vloeibare materiële, automatische roldruk van diafragma, diafragma en het automatische samengestelde aluminiumnetwerk en het netwerk van de koperdraad, automatische bakselplaat, plateren automatische rol, plaatdikte automatisch, afgesneden laser.
2, Fundamentele technische parameters van het materiaal
|
Specificatie Punt |
ZBCC03A |
| Breedte van de rol (mm) | 300mm |
| Samenstellingssnelheid (m/min) | 0.5-2 |
| De totale macht (kW) | AC380V, 50HZ 70KW |
| Normale werkende macht (kW) | AC380V, 50HZ 65KW |
| Het gewicht (T) | 12T |
| Waaier van dikte (mm) | 0-5 |
| Testresolutie (um) | 0,1 |
| Herhaalbare testnauwkeurigheid (um) | ≦+/- 1.0μm |
3, de materiële waaier van de lichaamsspecificatie:
3.1 de verzamelende vloeistof is een structuur van het aluminiumnetwerk met variërende dikte van 150um aan 500um en oppervlaktedichtheid van 100g/m2 aan 200g/m2.
3.2 het inkomende materiaal is rolmateriaal. In het het afwikkelen zich proces, kunnen de randen van het aluminiumnetwerk elkaar trekken
| inhoud | Waaiernauwkeurigheid | andere |
| Het inkomende kern winden | ∅75mm (3“) | |
| Maximum buiten diameter van inkomend materiaal | 450mm | |
| Materiële breedte | 60300mm | |
| Graad van uniformiteit van inkomende materialen | ±3mm |
De belangrijkste totstandbrenging van diafragma en het aluminium schakelen samengestelde, regelbare druk in,
3.6.1 broodjesgrootte: positieve Φ 400 mm * 350 mm;
3.6.2 efficiënte het werk gezichtsbreedte van het broodje: 300mm;
3.6.3 (Maximum) broodjessnelheid: regelbaar 8rpm (onophoudelijk);
3.6.4 broodjeshardheid: Van de het broodjeshardheid van ≥ HRC64 de laagdikte: > 12mm;
3.6.5 broodjescylindricity: 0.005mm;
3.6.6 maximum het rollen kracht: (Regelbaar) 3000KN;
3.6.7 rol oppervlakteruwheid: Ra=0.8;
3.6.8 aanpassingshoeveelheid rolontruiming: 0 ~ 2mm (geen speciale vereisten met 0 ~ 1mm micrometer);
3.6.9 de rol is uitgerust met een schraper schoonmakend apparaat en een stof die apparaat ontvangen;
3.7. Drogende component: het bestaat uit structureel staal, structureel staalplaat, het harde materiaal van de de vezelisolatie van het aluminiumsilicaat, het verwarmen pijp, infraroodapparaat, temperatuurcontrolemechanisme en groot wiel om de onderafdeling van het gebied van de temperatuurcontrole te vormen. Elke sectie wordt onafhankelijk gecontroleerd om kwaliteit te garanderen.
3.7.1: keur elektrische het verwarmen buis goed + het infrarode verwarmen, hete luchtcirculatie, PID temperatuurcontrole. Het eenvormige verwarmen, het drogen van de dunne modder op het substraat met de luchtsysteem van de hitteterugkeer om de het verwarmen efficiency, elke het verwarmen temperatuurstreek, controleparameters te verbeteren kan worden aangepast, de precisie ±3℃, de hoogste temperatuur van de temperatuurcontrole van elke het verwarmen temperatuurstreek ≤180℃
3.7.2: de het drogen methode is geschikt voor de vochtigheid in de drogende dunne modder, en de drogende dunne modder heeft geen barsten en andere tekorten. Na het drogen, is het vochtgehalte van het verpulveren van filmmateriaal minder dan 0,8%
3.7.3: de structuur van de oven is al roestvrij staal, antiroestisolatie, temperatuurverschil tussen de ovenmuur en de kamertemperatuur ≤20℃
