Cell Core Tab Pole Pillar Laser Lasmachine Zink-Nikkel Batterij

Nummer technisch schema:

Naar:

Elektrisch laserlasapparaat voor kernpalen

ZCDC13A-00

1, materiaalinleiding

De apparatuur wordt voornamelijk gebruikt voor het laserlassen van de zink-nikkelbatterijcelpool, respectievelijk, om de kernpositioneringsklem, het kernpoolcellaserlassen, de kernpolaire oorvorming, de kernkortsluittest en andere processen te bereiken.

2, apparatuur kan worden aangepast aan de inkomende materialen en productspecificaties

2.1.Aanpassing aan batterijspecificaties

2.1.1.100AH ​​batterij enkele cel negatieve pool chip 21 stuks, positieve pool 20 stuks, in totaal 2 monolithische cel poolbreedte 68 mm, hoogte 100 mm

Goedkeuringstest product: vierkante zink-nikkel batterij 100AH

2.1.2.Plaat maat diagram

Positieve plaatfiguur Het kathodestuk van de figuur

2.2, laseffect;

3 Apparatuur technische parameters
3.1, totaal vermogen: ≤15KW;
3.2, voeding: AC380 V±10% 50HZ, driefasig vijfdraadssysteem;
3.3, Perslucht: druk≥ 0,5 MPa, flow≥12m³/h;
3.4, Vacuümbron: ≤-90KPa (geleverd door partij A), suction≥18m³/h;
3.5, Gewicht van materiaal: ≤1.5 ton. Grondladingsvereisten: 650kg/㎡;

3.6, Stikstof: druk≥0.5 MPa,<0.2m³/h,

3.7.Afmetingen :(lengte) 4620* (breedte) 1500* (hoogte) 2000;(alleen ter referentie, voornamelijk in natura);
3.8, apparatuurefficiëntie ≥ 5PPM (apparatuurefficiëntie, exclusief andere factoren, overlevingspercentage apparatuur ≥ 99%, productopbrengst ≥ 98%;

3.9 laservermogen: 4000W multi-mode
4. Functie-introductie

4.1.Vormmechanisme voor pooloorlaserlassen

Draaitafelontwerp met 4 stations, 1 station laden, positioneren, klemmen, 2 stations persen laserlassen vacuüm, 3 stations lassen, 4 stations kortsluittest.

4.2 Positionering van het materiaal op de cel

Pneumatische cilinder en veerstructuur worden gebruikt om de armatuur strakker te maken, de positionering losser te maken en de werkingsnauwkeurigheid van elk station op de draaitafel te verbeteren.

4.3 Polair oorlaserlassen

4.3.1 Laserlassen compacte montage: Wanneer de elektrische kern wordt overgebracht naar het laserlasstation op de draaitafel, drukt u de compressiecilinder naar beneden en drukt u het pooloor van de elektrische kern tegen de poolkolom om ervoor te zorgen dat het pooloor niet loskomt tijdens het laserlassen.

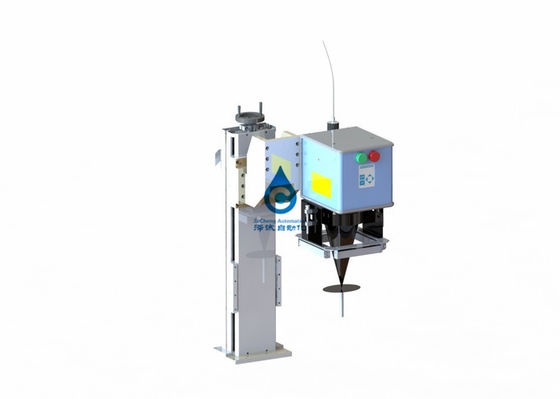

4.3.2 Onderdelen voor laserlassen:

Laserhost: de laserhost bestaat uit laser, waterkoelmachine, laskop

Laser: de laser gebruikt de continue vezellaser van Chuangxin voor huishoudelijk gebruik.Zie de volgende tabel voor de belangrijkste technische parameters

Waterkoeler: gebruik een dubbele warmwaterkoeler met hoge precisie

Zie de volgende tabel voor de belangrijkste technische parameters

4.3.3 Vacuümsysteem:

Rook zuiveringssysteem

Om de lasrook tijdig en effectief te absorberen, de laswerkruimte schoon te houden en te voorkomen dat de rook de laskwaliteit aantast, is de apparatuur uitgerust met een rookreiniger.

De rook- en stofreiniger bestaat voornamelijk uit een rokende mond, transportpijp, wielventilator, filterscherm en gezuiverd katoen.

De belangrijkste technische parameters van de rook- en stofreiniger staan ​​in onderstaande tabel

(5) Polaire oorreconstructie

(7) De testspanning
De cilinder drijft het vormblok aan om de positie na het laserlassen vorm te geven en de vormdruk is instelbaar.

De cel wordt ingedrukt en gefixeerd en het elektrode-oor van de cel wordt getest op spanning.Het beeldscherm wordt bestuurd om onderscheid te maken tussen gekwalificeerde en niet-gekwalificeerde spanning van de cel.Daarna wordt de batterij handmatig opgehaald en gescheiden.

(7) Draaitafelsysteem

Dit onderdeel wordt aangedreven door een draaischijf en bestaat uit een vijzelmechanisme.In de opgevijzelde toestand draait de draaitafel om ervoor te zorgen dat de rotatie van de armatuur en de cel op elk station soepel verloopt en er geen botsing is met andere componenten.Draai naar het volgende station wanneer de draaitafel valt, elk station om te bedienen.

(8) Apparatuurconfiguratielijst

5. Productgebruiksomgeving

5.1 Perslucht: 0.4-0.6mpa;Verkeer: 15L/min

5.2 voeding: AC380V eenfasig;Kleine spanningsschommeling ±10%;

5.3 relatieve vochtigheid: 30-55%HR;

5.4 Geen corrosief gas, vloeistof of explosief gas op locatie.

1. Willekeurige bijlagen

Raadpleeg de volgende tabel voor de willekeurige bijlagen (voor elke set)

2. Merken van de belangrijkste onderdelen

3. Acceptatiecriteria

Apparatuuracceptatie is onderverdeeld in pre-acceptatie en definitieve acceptatie.

1) Pre-acceptatie: de pre-acceptatie wordt uitgevoerd in het bedrijf van partij B en partij A stuurt personeel en partij B's personeel om de samenstelling, het uiterlijk, de functie en de relevante parameters van de apparatuur te bevestigen.De apparatuur lassen 3 monsters continu, de uitschakeltijd veroorzaakt door materiële redenen wordt niet meegeteld.Tijdens de operatie werden de hoge opbrengst, functie en technische parameters van de apparatuur onderzocht.

2) Definitieve acceptatie: De definitieve acceptatie wordt uitgevoerd door het bedrijf van Partij A.De apparatuur wordt naar de werkplaats van partij A vervoerd en na installatie en foutopsporing gecontroleerd en geaccepteerd.De apparatuur las continu 10 monsters, de door het materiaal veroorzaakte uitvaltijd wordt niet meegeteld.Tijdens de operatie werden de hoge opbrengst, functie en technische parameters van de apparatuur onderzocht.Als er een probleem is met de apparatuur tijdens de acceptatie-inspectie, zal partij B, zoals vereist door partij A, de apparatuur binnen de kortste tijd transformeren.

3) Aanvullende uitleg: Als partij A er niet in slaagt om binnen een maand na de ingebruikname van de apparatuur de proefproductie en acceptatie uit te voeren vanwege onvoldoende voorbereiding van materiaal of ondersteunende faciliteiten of het niet voldoen aan de technische specificatie-eisen, wordt de apparatuur geacht de acceptatie-inspectie te hebben doorstaan.

4. Trainingsplan

Partij B is verantwoordelijk voor het regelen van professionele ingenieurs om professionele training te geven voor 1-3 gebruiks- en onderhoudspersoneel na het debuggen van de apparatuur van partij A.De inhoud van de training is als volgt:

1) Begrijp de functionele modules van de hele apparatuur

2) Bedieningsprocedures en voorzorgsmaatregelen voor correct gebruik van de apparatuur

3) Programmavoorbeeld van het apparaat en beschrijving van de programmering

4) Kennis van lasbescherming

5) Lasprincipe en technologie

6) Onderhoudsinstructies voor apparatuur

5. Omvang van het werk

Items die niet in de tabel zijn gespecificeerd, worden geacht buiten het bereik van fabricage en uitvoering door de Leverancier te vallen.

Inbedrijfstellingsplan voor de site

Site inbedrijfstellingsplan verwijst naar het proces van installatie, inbedrijfstelling en training van de apparatuur door de apparatuuringenieur naar de gebruikerssite.
