van het Lithiumion battery production equipment for van de 4 post de Hete Pers Batterij van het het Ijzerfosfaat
1.1 functieoverzicht

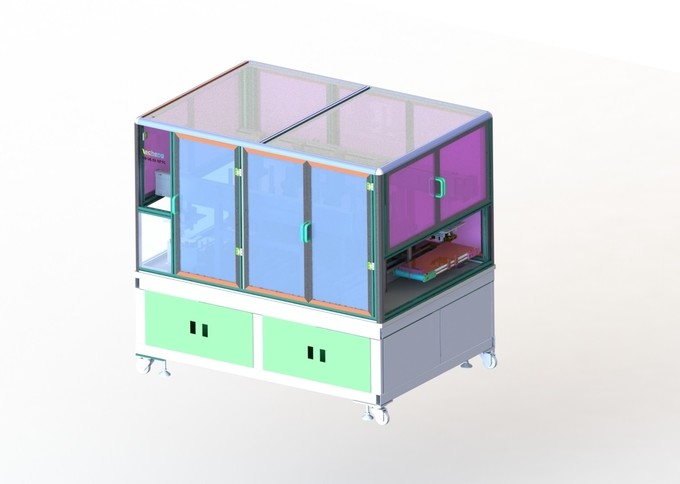

De hete dringende machine keurt het type van 4 post rechte lijn, hoofdzakelijk met inbegrip van mechanische hand die goed en leegmakend, automatische hete, hallo-pottentest en andere functie voeden drukken. De sensor ontdekt op zijn plaats omhoog het opkrikken van de batterijcel nadat het product op zijn plaats is, en de lamineringscel wordt manueel gegrepen en in de hete dringende post gegrepen. Het hete drukken duurt volgens de vastgestelde tijd, en de hallo-pottentest wordt uitgevoerd nadat het hete drukken wordt gebeëindigd. Verwijs als volgt naar het lay-outplan:
1.3 inleiding van hoofdfuncties
1) de enige lijn van de laaglogistiek wordt gebruikt voor het voeden: het lamineren van machine zet automatisch één enkele batterij in een logistiekkaliber, en de ladende overplantende manipulator grijpt de batterij en zet het in een heet dringend mechanisme;
2) heet dringend mechanisme: het elektrische celdruk verwarmen;
A) het hete drukken: het hete drukken zonder pallet;
B) parallellisme tussen hogere en lagere dringende platen: ≤±0.05mm;
C) tijdens het hete drukken, heeft het de functie van temperatuuraanpassing. De hete dringende temperatuur kan binnen de waaier van normale temperatuur aan 130℃ worden aangepast. De aanpassingsprecisie is 1℃, en de duidelijke temperatuurfout is ≤1℃.In het ononderbroken productieproces, wordt de hete druktemperatuur gecontroleerd binnen ±3℃;
D) wanneer de hete dringende tijd van 0 aan jaren '60 stepless en regelbaar is, is de tijdnauwkeurigheid binnen ±1%;
E) het voorverwarmen van de tijd van de temperatuurstijging: de tijd wanneer de dringende de temperatuurstijgingen van de plaatoppervlakte van kamertemperatuur aan 130℃ ≤30Min is;
F) de celdruk kan binnen de waaier van 3000-5000kgf worden aangepast. Tijdens ononderbroken verrichting, is de krachtafwijking van elke cel binnen ±0.5%;
G) de behandeling van de anti-stokbatterij voor het drukken van plaat: de behandeling van de anti-stokbatterij wordt vereist voor het drukken van plaat in contact met naakte batterij. Tijdens het hete dringende proces, zijn er geen schade of vouw op de oppervlakte van de batterij;
3) hallo-pottentest: voer de hallo-pottentest onder druk uit tijdens het hete dringende proces.
A) testvoltage 0 regelbare ~ 1000V, regelbare 0 ~ 1000V, voltagenauwkeurigheid 1V, lekkage huidige waaier 0 ~ 10mA, huidige nauwkeurigheid 1mA, testtijd 0 regelbare ~ 999s;
B) de huidige waarde en de voltagewaarde kunnen terug naar het PLC systeem worden gevoed tegelijkertijd om de nauwkeurigheid van kortsluitingoordeel te verzekeren. Het materiaal heeft de onderscheidsfunctie van NG en O.K.;
C) na de kort:sluitentest, zal de lossende manipulator de ongeschikte producten in het afvalgebied voor handbehandeling zetten, en de gekwalificeerde producten zullen in de volgende logistieklijn worden gezet;
1.4, Lijst van hoofdapparaatconfiguraties
| Nr. | Naam | Hoeveelheid | Eenheid | Opmerkingen |
| 1 | Kader en dekking | 1 | reeks | |
| 2 | Hoger heet persmechanisme | 4 | reeks | |
| 3 | Boven en beneden ladingsmechanisme | 2 | reeks | |
| 4 | Heet druk neer om de component te bewegen | 4 | reeks | |
| 5 | Transportbandlijn | 2 | reeks | |
| 6 | Elektrisch controlesysteem | 1 | reeks |
2.1.5 materiaal technische parameters1. Basismateriaalparameters
1) totale macht: ≤50KW;
2) voeding: AC380 V±10% 50HZ, vijf-draad systeem in drie stadia;
3) samengeperste lucht: druk ≥ 0.5mpa, stroom ≥12m /h;
4) materiaalgewicht: ≤ 2,0 ton. Grondlading: 650kg/㎡;
5) totale grootte: (lengte) 2000* (breedte) 1400* (hoogte) 2200; (voor verwijzing slechts, specifiek in soort);
6) verschijningskleur: volgens partij een kleurenraad;
7) materiaalefficiency: 5PPM (automatische verrichtingsefficiency van materiaal, exclusief andere factoren);
8) het bewegende tarief van materiaal ≥ 99%;
9) productopbrengst ≥ 98%;
3. Elektrocontrolesysteem
1) de het plaatsen module en IO-de module controleren de beweging van de de machineschacht en cilinder. Het systeem is uitgerust met anti-traagheidsfunctie die materiaalschade te verminderen door personeelsmisoperation wordt veroorzaakt.
2) de de seriële poortmodule van apparatenreserves en Ethernet-moduleinterface, verzamelt informatie nodig door het apparaat, en reserveert de functie van het aansluiten van stroomopwaartse en stroomafwaartse apparaten
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
FAQ
Q1: Bent u fabriek of handelsmaatschappij?
A: Wij zijn fabriek, met onze R&D-team, productieafdeling, van de machine van het batterijlassen, enz.-ontwerp, tekening, proces, assemblage, commissie, en het definitieve pakket en verschepen.
Q2: Keurt u aanpassing goed?
A2: JA. wij keuren aangepaste machine goed. ons sterk R&D met de rijke ervaring van 10+year kan aanpassing doen.
Q3: Ongeveer Prijs?
A3: De prijs is overeen te komen. Het kan volgens elk batterijlassen of sorteermachine interne configuratie worden veranderd, en ook uw ordehoeveelheid.
Q4: Ongeveer levering?
A4. De standaardlassenmachine kan binnen 10days worden geleverd. De aangepaste machine van de batterijassemblage kan binnen 40days worden geleverd of overeen te komen.
