Vloeibare Halfautomatische de injectiemachine van de Injectiemachine voor de batterij 0-200g van het ijzerlithium
1, het profiel
Het apparaat is geschikt voor halfautomatische vloeibare injectie van batterijen. De vloeibare injectienaald wordt manueel gezet in de vloeibare injectiehaven op de geheim voorgeheugentank, en de vloeistof wordt ingespoten op de manier van zuiging, automatische vacuümextractie en automatische druk.
2. Grondstoffen en componenten
1. Productgrootte:
| Het batterijmodel | W | L | H | H1 (a-kolom) | S (Afstand tussen poolkolom en injectiehaven) |
| Eenheid: mm | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3: Inleiding van vloeibare injectiemachine

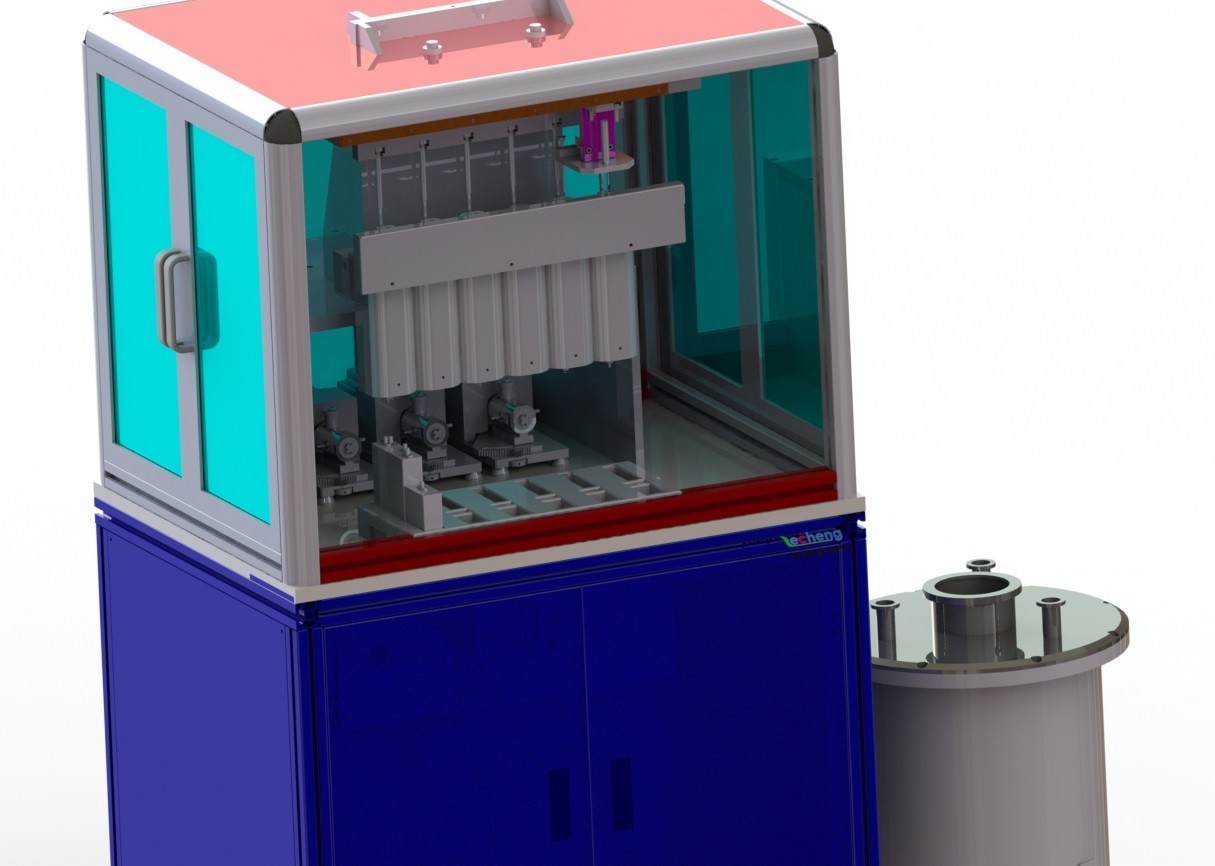

1, de algemene lay-out
2. De vloeibare assemblage van de injectiecilinder
Na het verzegelen van de vloeibare injectiecilinder, wordt het vacuüm gepompt binnen de batterij en de vloeibare injectiecilinder door de pijpen bij de vier stoppen, en dan wordt de elektrolyt ingespoten in de vloeibare injectiecilinder door de vloeibare injectiepijp. Open de drie stoppen, en de elektrolyt wordt gepompt in de batterij door vacuümadsorptie.
3. Opkrikkenassemblage
Zet manueel de batterij in de plaatsende inrichting, verbind en verzegel het gat van de batterij vloeibare injectie en de vloeibare injectiepijp in de vloeibare injectiecilinder door de opkrikkencilinder.
3. Druk de component
Cilinderassemblage die de 4 stoppen in de injectiecilinder drijft.
4. Verzegelende componenten
Cilinderassemblage die de 4 stoppen in de injectiecilinder drijft.
5. Het gatenassemblage van de verzegelende vloeistofinjectie
Een component die de elektrolyt in het injectiegat van de injectiecilinder stopt.
4. Materiaalvereisten
4.1. Het heeft de functies van het vacuüm pompen, elektrolyt kwantitatieve injectie en de onder druk gezette snelle injectie, waarvan de functie van onder druk gezette snelle injectie kan worden geselecteerd en de druk kan worden geplaatst
4.2. De minimum vacuümpijpdiameter zal geen minder dan 12mm zijn, en de belangrijkste pijp zal geen minder dan 25mm zijn
4.3 de vacuümbuis is slechts in contact met het product, niet het elektrolytdeel.
4.4 verrichtingsvereisten: materiaal het hand voeden, groepering van vloeibaar injectiegat, het automatische vacuüm pompen, vloeibare injectie, het hand voeden na vloeibare injectie.
4.4.1 materiaal het hand voeden en de vloeibare groepering van het injectiegat: het verrichtingsproces keurt het bewerken het plaatsen goed, die geen schade aan de batterijverschijning en het vloeibare injectiegat kan veroorzaken
4.4.2 automatische vacuüminjectie:
4.4.3 de nauwkeurige metende pomp wordt gebruikt voor batterij vloeibare injectie. Het vloeibare injectiebedrag is regelbaar van 0g aan 200g, en de vloeibare injectieprecisie is gewaarborgd om ±0.5% te zijn.
4.4.4 de vacuümgraad die vóór vloeibare injectie moet worden bereikt kan, met facultatieve 20~1000Pa worden geselecteerd.
4.4.5 geen elektrolyt zal tijdens vloeibare injectie worden bespoten of worden gelekt.
4.4.6 regelbare bevindende tijd: om de injectietijd te verminderen, behoudt het apparaat de functie van snelle onder druk gezette injectie.
4.4.7 handblanking na vloeibare injectie: eenvoudig en geschikt voor het laden en het leegmaken.
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
