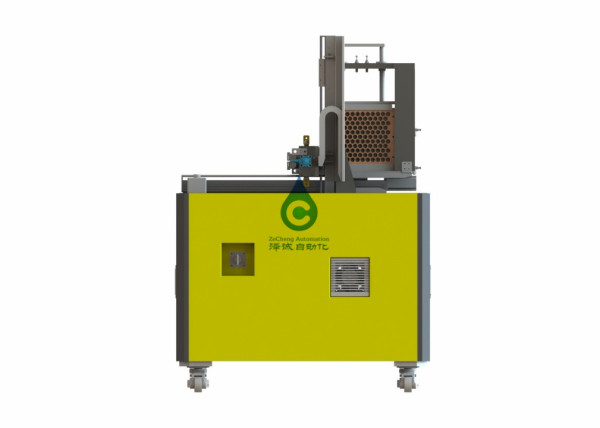

Halfautomatische lassenmachine voor cilindrische batterij 0.10.3mm
specificaties
3.1 om aan het voorwerp aan te passen
Cilindrische celgrootte
| Model | Diameter (mm) | Lengte (mm) |
| ZQA01B | 18-35 | 50-80 |
3.2 materiaal technische parameters
|
specificaties Punt |
ZPBC02-00 | |
|
技术参数 Technische parameters |
Efficiency (p.p.m.) | 30 |
| De dikte van de nikkellaag (mm) | 0.1-0.3 | |
| XTrip (mm) | 500 | |
| YTrip (mm) | 500 | |
| Lassende stroom (A) | 500-5000Adjustable | |
| Lassentijd (Mej.) | 1-100Adjustable | |
| Samengeperste luchtsysteem | 0.4-0.7MPaAir bron door Partij A wordt verstrekt die | |
| De totale macht (kW) | 3 | |
| Normale werkende macht (kW) | 2.5 | |
| Overzicht (L*W*H) | 1200*1000*1900 | |
3.3, Effect van lassen
Mechanische specificaties
4.1 het systeem van de rekhuisvesting
Het apparaat heeft een stabiel en betrouwbaar lassenskelet. Het substraat wordt gemaakt van staalplaat met een dikte van 2025mm en de oppervlakte wordt gegalvaniseerd.
De buitendekking keurt bladmetaal en van de aluminiumlegering structuur goed, mooi en grootmoedig
4.2 cilindrisch de inrichtingssysteem van het batterijlassen
De cilindrische batterij wordt manueel gelost aan de plaatsende inrichting voor het nauwkeurige plaatsen
4.3 Lassend platformsysteem

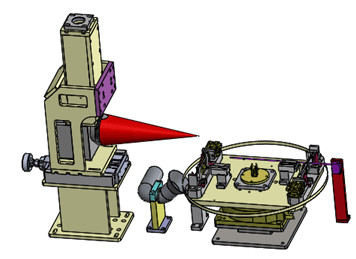

De servomotor drijft de balschroef om het platform te drijven om X-Y beweging op het nauwkeurige lineaire gidsspoor uit te voeren, en de spelden op de cilindrische batterij worden verdeeld voor lassen.
Het lassenmechanisme is symmetrisch aan beide kanten en gelijktijdig gelast
4.5 het besturingssysteem
Touch screenverrichting. Er zijn start, van het noodsituatieeinde, hand en automatische knopen
4.6 controlesysteem
De machine is onafhankelijk geïnstalleerd met elektroraad, interne lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en andere componenten van de machtskring, controle met PLC, relais, de apparaten van de motorcontrole.
De verbinding met de buitenkant zal door middel van schakelaar en eindpost worden gemaakt.
PLC keurt het plafond van Panasonic PLC.The van de machtskabel goed wordt geperforeerd. De kabels en de luchtleidingen tussen ander materiaal zullen bij het lagere deel worden getelegrafeerd en worden door buizen geleid
5. Energiemiddel
Gelieve te verstrekken de volgende energiemedia
5.1The voeding
1> voltage AC220V±10%<0> 1%One-tijd schommeling is minder dan 1% in 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
