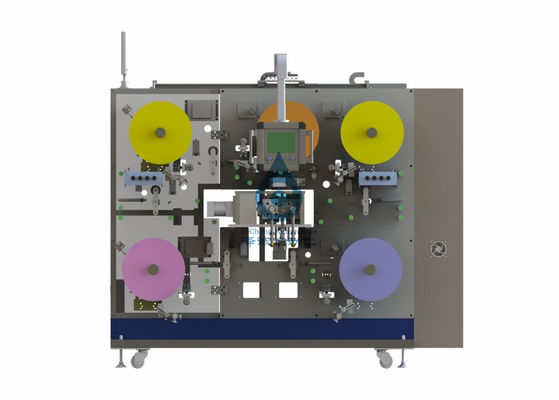

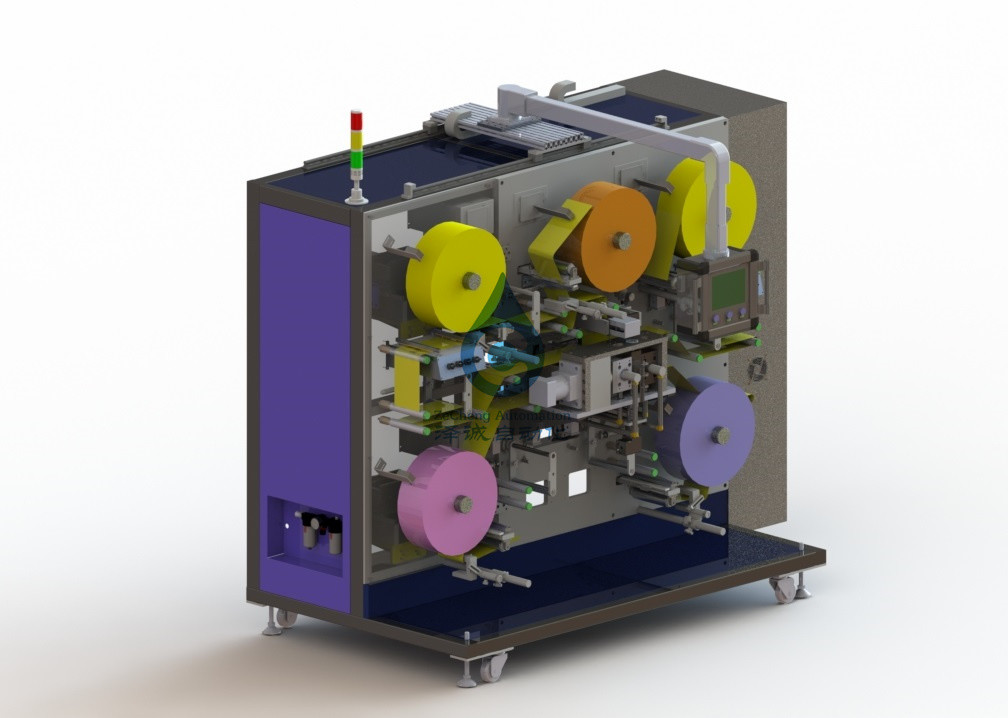

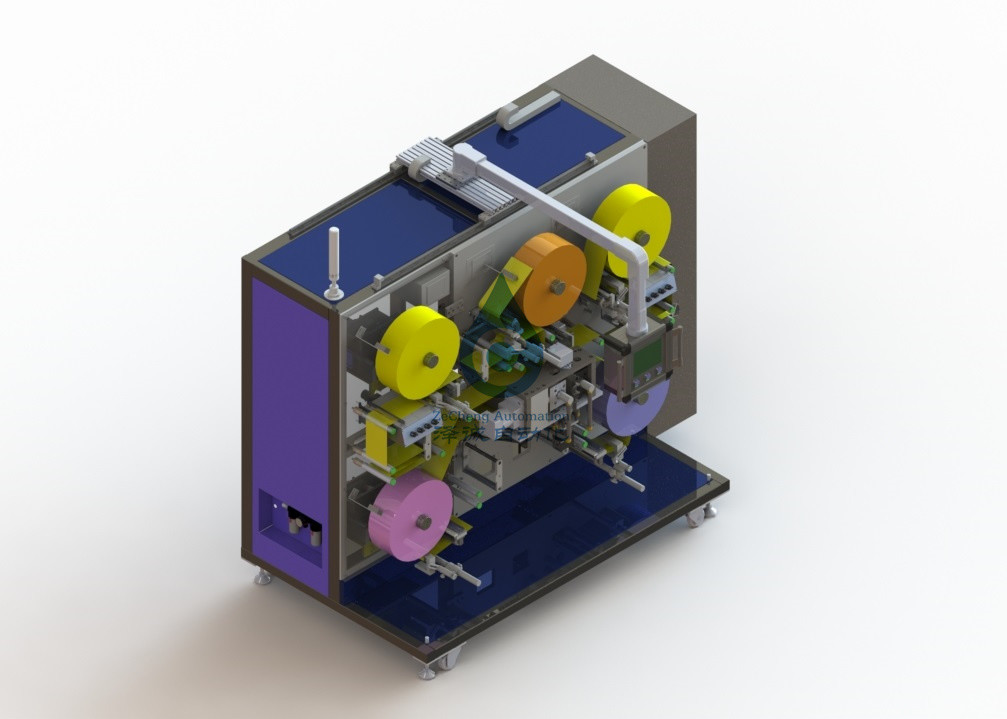

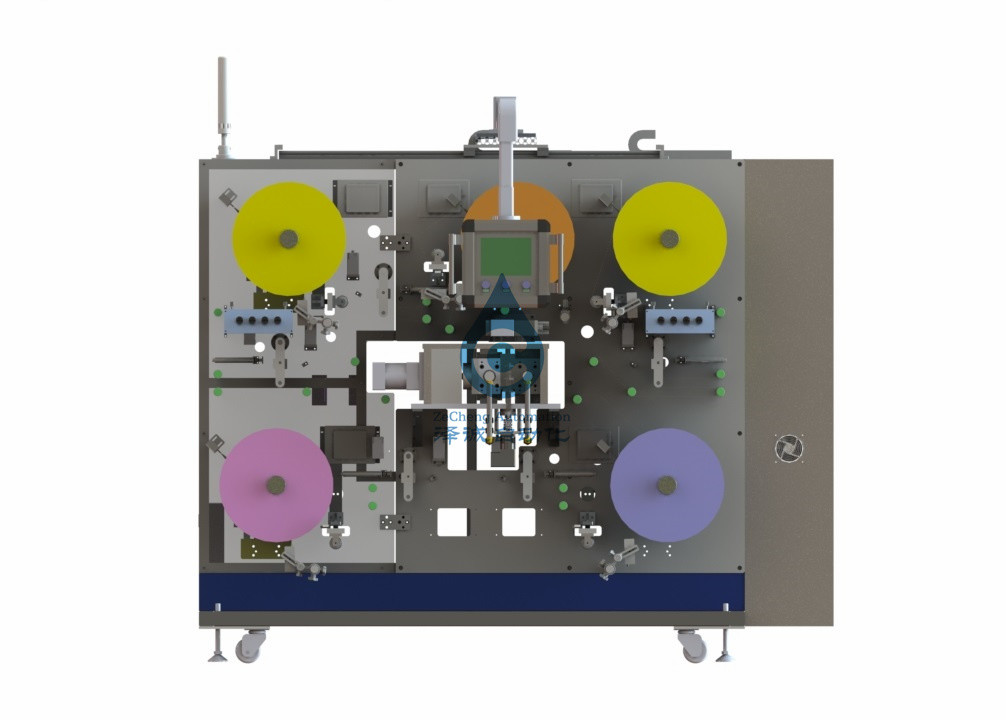

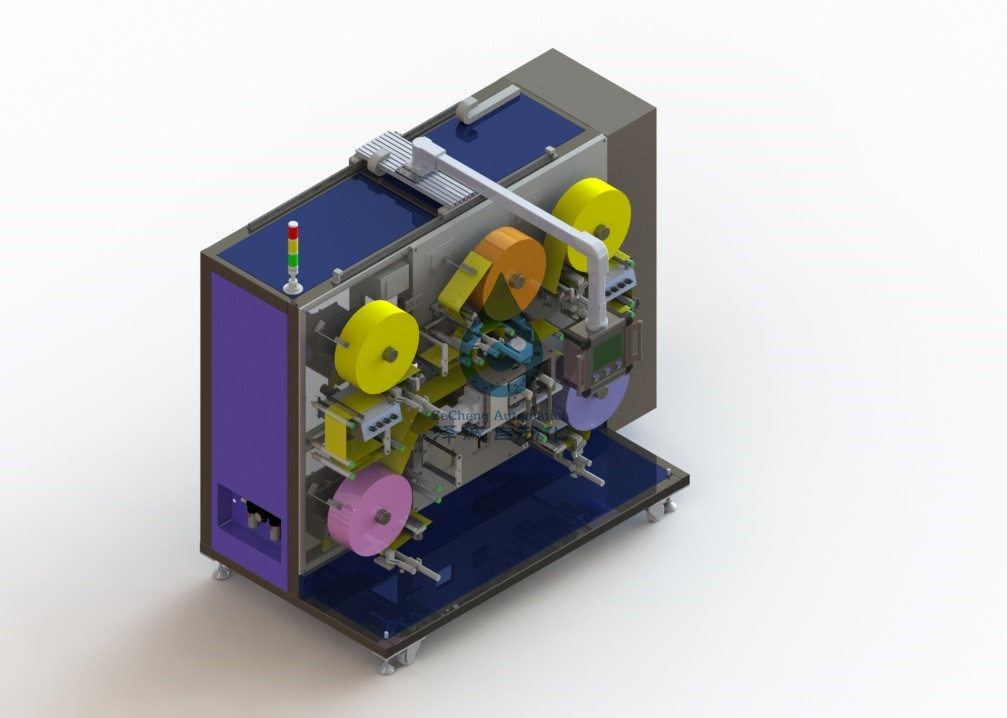

3-50um Uiterst dunne het Lithiumriem die van de Lithiumbatterij In vaste toestand Machine vormen
1. Apparateninleiding
1.1. Het apparaat wordt hoofdzakelijk gebruikt voor het vormen van de zuivere anode van het metaallithium van lithiumbatterij in vaste toestand of het vormen van lithiumblad van het vloeibare van het de elektrodensupplement van de lithiumbatterij positieve stuk van de het lithiumpool.
De belangrijkste totstandbrenging van zich lithiumriem het automatische afwikkelen, het rectificeren, spanning, de beschermende film van A van zich het automatische afwikkelen, het rectificeren, spanning, de beschermende film van B van zich zich het automatische afwikkelen, het rectificeren, spanning, het vormen, spanning, het opnieuw opwinden, de beschermende film van A van spanning, het opnieuw opwinden en andere processen.
1.2 verrichtingsproces van het apparaat
2, het materiaal kunnen aan de inkomende materialen en de productspecificaties aanpassen
2.1. Pas aan de specificatie van het lithiumblad aan
2.1.1. Het geleverde materiaal is de folie van het metaallithium, broodjesbreedte: 30mm~250mm, de afwijking van de broodjesgroepering: ±3mm, broodjes binnendiameter: φ3 „.
Maximum buitendiameter: φ350mm
2.1.2 materiaal: lithiumfolie, dikte 0.22mm, nauwkeurigheid ±10μm, zuiverheid ≥99.9% van het lithiummetaal
2.1.3. Kronkelende buigende fout van inkomend materiaal: 2mm/250mm;
Maximumafwijking van rolgroepering ±3mm.
Figuur 1. Schematisch diagram van materiële randvorm
2.1.4 mechanische kenmerken: maximum trekbreukcoëfficiënt: 50g/mm2
2.2. Pas aan de specificatie van beschermende film aan
2.2.1. Het inkomende materiaal is transparante beschermende filmspoel, spoelbreedte: 50mm~300mm, de afwijking van de spoelgroepering: ±0.5mm, spoel binnendiameter: φ3 „.
Maximum buitendiameter: φ450mm
2.2.2. Dikte van beschermende film: 0.20.75mm
2.2.3 inkomende materialen: hetzij oli?en.
3. Technische parameters van materiaal
3.1, totale macht: ≤6KW;
3.2 voeding: AC220 V±10% 50HZ;
3.3. Samengeperste lucht: druk ≥ 0.5mpa, stroom ≥3m ³ /h;
3.4. Vacuümbron: ≤ -90kpa (door Partij A wordt verstrekt), het pompen capaciteit ≥ 1M ³ /h die;
3.5. Materiaalgewicht: ≤1.5 ton.
Het vereiste van de grondlading: 650kg/㎡;
3.6, stikstof: druk ≥ 0.5mpa, < 0="">
3.7, totale grootte: (l) 2150* (w) 1500* (h) 2000;
(voor verwijzing slechts, hoofdzakelijk in soort);
3.8, exclusief andere factoren, tarief ≧98% van de materiaalbeweging, productopbrengst ≧99.5%;
3.9 de ontwerpcapaciteit van het materiaal is 0-35m/min en de precisie van de snelheidscontrole is 1/1000.
3.10, lithiumblad de controle (breedterichting van diafragma en het slepen) nauwkeurigheid in van het PET-foliegebied: +/-2.0mm.
3.11. Maak tot Tufram non-stick broodjesbehandeling met de rol die de lithiumriem gecontacteerd.
De contactrol met PET-folie wordt gemaakt van de lichtgewichtrol van de koolstofvezel.
3.12 roldiameter φ150mm, efficiënte breedte 300mm, rond eind ≤1um, assemblagenauwkeurigheid ≤2um, de hardheid ≥HRC65, de hardheid ≥HRC75 van het rol hoofdlichaam van de oppervlaktedeklaag
3.13. De het rollen druk is regelbaar aan 10T (5T aan één kant).
3.14, kalanderende de diktewaaier van de lithiumfolie: 3μm100μm, nauwkeurigheid: ±1 um.
3.15, gekalanderde het gewichtswaaier van de lithiumfilm: 1.0-10.0mg/1540.25mm2.
3.16, PET-folie het winden nauwkeurigheid: ±1mm.
3.17. Al het afwikkelen zich en poolstuk het opnieuw opwinden zullen het ontvangen van platform met schaal hebben.
3.18, lithiumstrook het afwikkelen zich snelheid: 0.26m/min (20m/min), verzendt de precisie ±0.1%~0.2% servobesturing, regelbaar.
3.19, correctiewaaier: maximum 25mm. Correctienauwkeurigheid: +/-0.2mm.
3.20. Het materiaal zal de functie van veranderlijke spanning en constante spanning tegelijkertijd hebben. De spanningswaarde wordt geplaatst intuïtief door het touche screen, en de plaatsende eenheid is ≤ 1G;
De spanning van lithiumfolie kan in de waaier van 80 ~ 400GF worden aangepast, en de spanningsschommeling in het riem lopende proces is minder dan of gelijk aan ±5% (behalve de schommeling van het winden van en het einde van positie).
De spanning van PET-folie kan in de waaier van 80 ~ 400GF worden aangepast, en de spanningsschommeling tijdens het nemen is minder dan of gelijk aan ±5% (behalve de schommeling van het winden van en het einde van positie).
4. De hoofdlijst van de apparatenconfiguratie
| Nr. | Naam | Hoeveelheid | Eenheid | Tekens |
| 1 | kader | 1 | reeksen | |
| 2 | beschermend film afwikkelend mechanisme | 2 | reeksen | |
| 3 | het rectificeren van mechanisme | 5 | reeksen | |
| 4 | Het plukken platform | 3 | reeksen | |
| 5 | Spanningssysteem | 5 | reeksen | |
| 6 | Windend mechanisme | 2 | reeksen | |
| 7 | Het afwikkelende systeem van de lithiumband | 1 | reeksen | |
| 8 | Aandrijvingscomponent | 1 | reeksen | |
| 9 | Rolling systeem | 1 | reeksen | |
| 10 | Koelcomponent | 1 | reeksen | |
| 11 | Het systeem van de stofverwijdering | 4 | reeksen | |
| 12 | Het systeem van de veiligheidsbescherming | 1 | reeksen | |
| 13 | Elektrisch controlesysteem | 1 | reeksen |
5. Het milieu van het productgebruik
5.1 het materiaal is geïnstalleerd en gebruikt in de drogende ruimte.
5.2, het gebruik van milieunetheid: honderd duizend rang ~ drie honderdduizendrang.
5.3 omringende relatieve vochtigheid: De vochtigheid van het dauwpunt: -45 ° C ~-70 ° C.
5.4, de werkend milieutemperatuur: 15℃ ~ 25℃.
