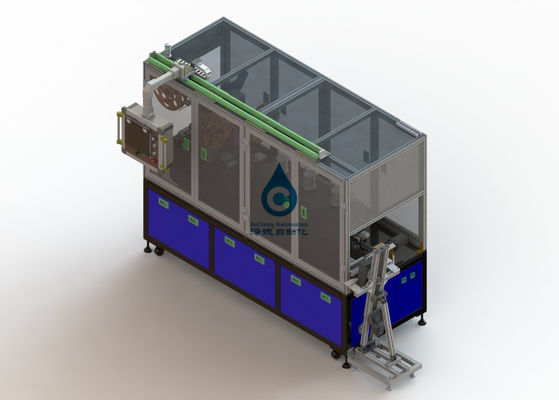

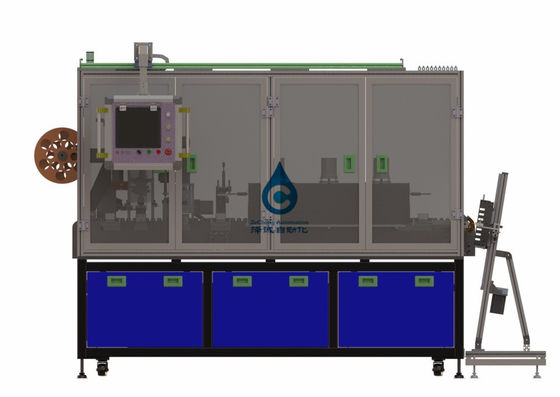

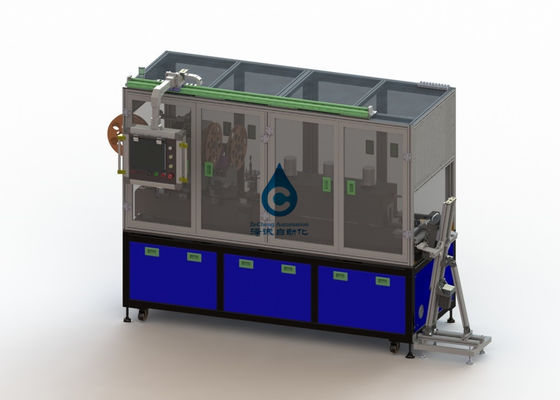

18650 26650 32650 van de de Productielijn Buitenfilm van de Lithiumbatterij de Stickerapparaat
18650, 26650, Niet genormaliseerd van de het Lithiumbatterij van de Douane Automatisch Koker van de de Productielijn Buitenfilm de Stickerapparaat
1. Invoering van materiaalfunctie en principe
Gebruikt voor automatische PET/PVC krimpt zich de koker van cilindrische batterij 18650, plus positief isolatiestootkussen en hitte het vormen. De gehele machine keurt ketting goed die structuur vervoeren.
De batterij wordt geadsorbeerd op de magneetbasis op hoge temperatuur, en de ketting wordt vervoerd stap voor stap om de hitte te voltooien - inkrimpbare buis van de plaatsende koker, het isolatieblad van de plaatsende stempelbovenkant, het secundaire plaatsen en de hitte
Windinkrimping en andere functies.
2. De stroom van de materiaalactie
Van de het blad→ ring van de stempel de hoogste isolatie de hoogte → secundaire het plaatsen → lossing van de hitteinkrimping →
3: technische parameters van het materiaal
| De basisparameters | |
| Enige machineefficiency | P100PPM |
| Kettings lineaire snelheid | Veranderlijke frequentie regelbare 0-3m/Min |
| Het tarief van de productpas | 99.50% |
| Het tarief van de apparatenomwenteling | 98% |
| Het matrijzenleven | +/- 0,3 mm |
| Het matrijzenleven | 800000 keer of meer |
| Thermische inkrimpingstemperatuur | Kamertemperatuur - regelbare 200℃, precisie ±2℃ |
| Het lawaai | 60 db of minder |
| Installatieconfiguratie | |
| De samengeperste lucht | Scherpte 0,6 MPa |
| Het inputvoltage | 380 v/50 Herz, 25 kW |
| Leidingwater | Verstrek de interface van de 1 duimwaterpijp aan het beetje van de materiaalinstallatie |
| Afvalwaterlossing | Verstrek de interface van de de lossingspijp van het 1 duimafvalwater aan het beetje van de materiaalinstallatie |
4. Belangrijkste onderdelen van het materiaal
| Nr | De naam van | De inhoud wordt geïntroduceerd |
| 1 | Het voeden mechanisme | 1 reeks, dokkend voormateriaal, automatische blanking. |
| 2 | Plaats de organisatie | 1 reeks, met inbegrip van zich rol het afwikkelen, gidsbar, gidsbar, leidt servomotor, roterende ringssnijder, hete inkrimpbare buis hoge bodem van het secundaire nauwkeurige plaatsen; De batterij wordt door cilinder V blok gedreven om het nauwkeurige plaatsen van de batterij te realiseren. Om de hitte te bereiken - het inkrimpbare buislengte voeden, automatisch ringsknipsel. Meer aanvulling broodje die bandverbinding gebruiken, verzekert continuïteit en gemakkelijk te werken. De snijder wordt geleid door een gidskoker om de nauwkeurigheid te verzekeren. Het roterende ringsknipsel van het blad wordt gedreven door een het stappen motor. |
| 3 | Het automatische mechanisme van de tussenvoegselisolatie | Één reeks, met inbegrip van zich het geïsoleerde film afwikkelen, stepper tekening en pneumatisch matrijzenknipsel, schroot het opnieuw opwinden. Om het ponsen en het knipsel van het positieve isolatie rubberstootkussen te realiseren, zou de batterij automatisch extreem moeten zijn. Het afval heeft het winden mechanisme het winden. |
| 4 | Het mechanisme van de positiecorrectie | 1 reeks, verbetert de positie van de batterij en de magneetinrichting vóór thermische inkrimping, maakt de magneet op de bodem van de batterij plakken, ervoor zorgt dat de rand van het bodempakket niet de magneet in de hitteinkrimping, de slechte rand van het bodembroodje vermijden zal raken. |
| 5 | Hitteoven | 1 reeks, de oven die van de hete luchtinkrimping, hete luchtcirculatiedistributie in de oven, de eenvormige, nauwkeurige controle van de hete luchttemperatuur, de transportband in de omwenteling van de ovenbatterij lopen, de hitteuniformiteit van de hitte te verzekeren - inkrimpbare buis, hitte - inkrimpbare buis krimpt dicht bij de batterijoppervlakte en houdt mooi. |
| 6 | Vervoermechanisme | 1 die reeks, hoofdzakelijk uit kettingstand en stapaandrijving wordt samengesteld, voltooit stap het voeden van de batterij, en laadt dan de batterij in de koker, het rubberstootkussen, de hitteinkrimping, de lossing en andere functionele gebieden. Elk rustijzer is uitgerust met een magnetische batterij van de platformadsorptie. |
| 7 | rek | 1 reeks, vierkant lassen 50. |
| 8 | De mens-machine interface | 1 reeks, roteert de mens-machine interface. |
Samenwerkingsverplichting
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
