1. Het profiel

Dit materiaal is hoofdzakelijk van toepassing op het z-Vormige lamineringsprocédé van machtsbatterij. PID de controle wordt goedgekeurd om de diafragma constante spanning te controleren, en het secundaire plaatsen wordt goedgekeurd om de lamineringsnauwkeurigheid binnen 0.5mm te verzekeren. Uniek dubbel - positiecam het lamineringsmechanisme, de hoge snelheid, de goedkeuring van laminering en het kleden zich de afzonderlijke manier, verbeteren effectief de kostenprestaties van het product.

Speciale eigenschappen:

1.1 PID wordt gebruikt om de diafragma constante spanning te controleren

Gelijkstroom-de motor wordt gebruikt die gegevens te verzamelen door precisiepotentiometer worden overgebracht, en PID de verrichting wordt gebruikt om de spanning van diafragma tijdens het schommelingsproces te controleren.

1.2 hoge precisie

Door het secundaire plaatsen van het poolstuk, is de nauwkeurigheid van het poolstuk in de stapel gewaarborgd om 0.5mm te bereiken.

1.3 het stapelen van snelheid: 1.2-1.5 plakken/tweede

De servomotor wordt gebruikt om de uitloper te drijven om zich snel van kant aan kant op het diaspoor te bewegen voor het lampling.

1.4 lage bedrijfskosten

Het apparaat keurt de afzonderlijke methode van zich laminering en het kleden goed. Het apparaat doet slechts laminering. Na laminering, wordt de cel manueel genomen en de cel wordt vastgeklemd om het losmaken te verhinderen.

2. Vorm a

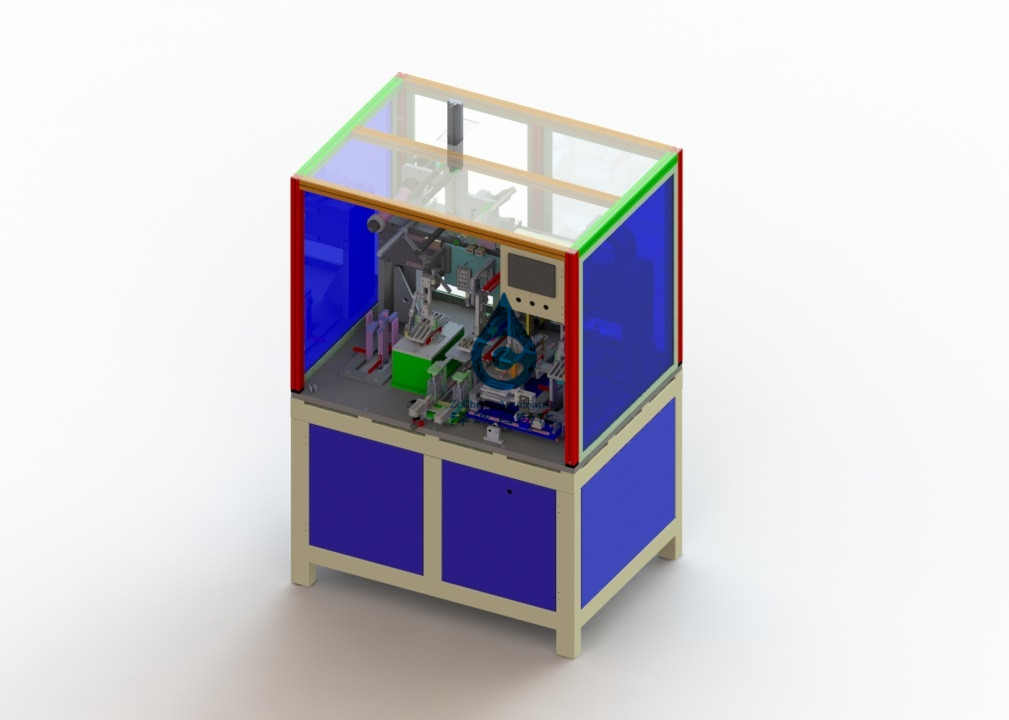

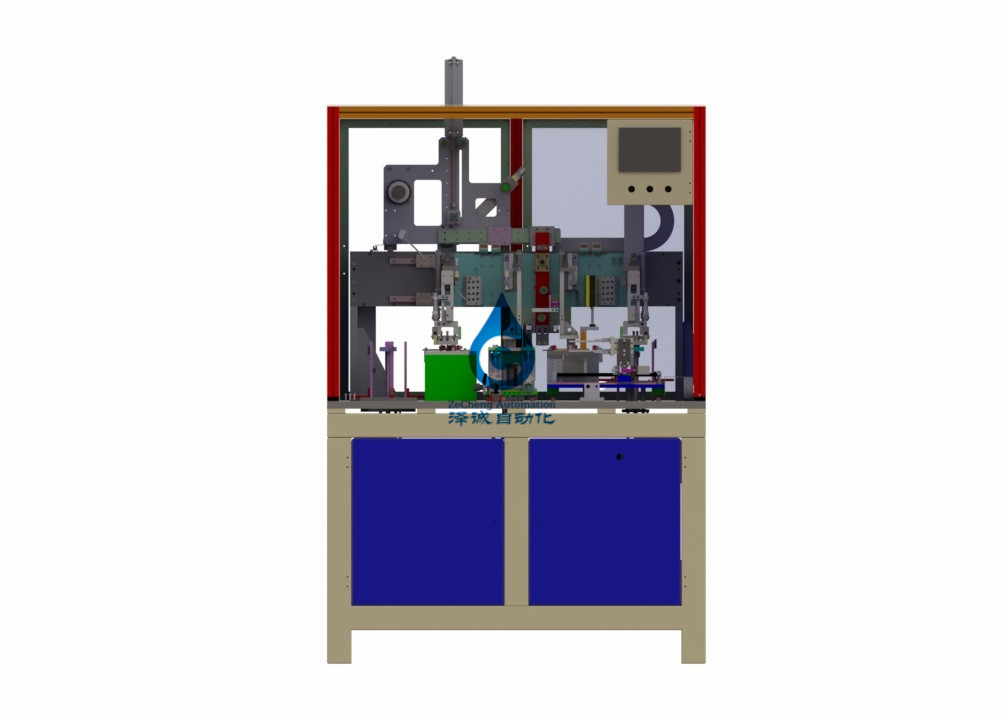

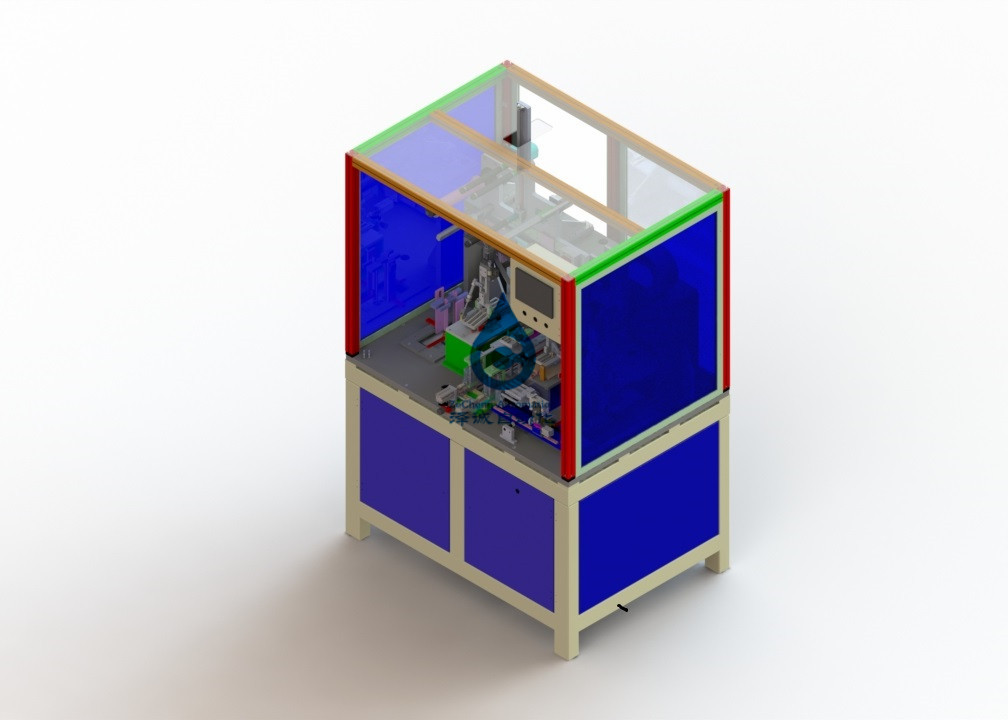

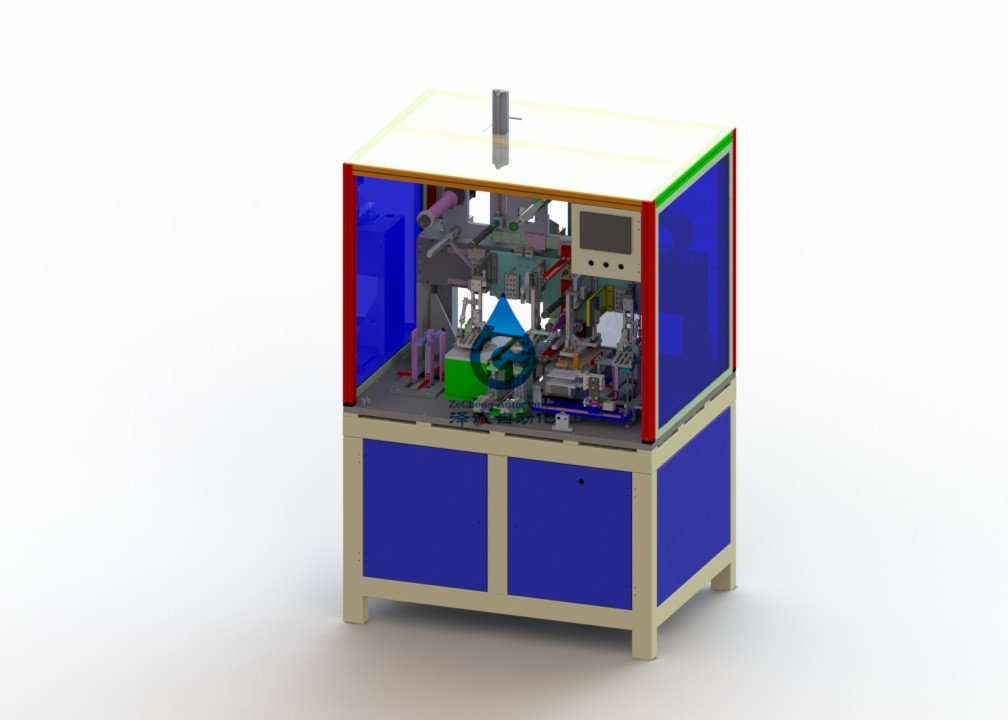

De samenstelling wordt hieronder getoond

3. Materiaalspecificatie

3.1 toepasselijke Voorwerpen

1) Genoemde vierkante typeli (lithium) ionen secundaire batterij

2) Materiaal: Samengesteld uit positieve elektrode: Al+ batterij materiële negatieve elektrode: Cu+ batterij materiële separator: hars

3) Batterijgrootte

Cijfer 5) grootte

ZSC01A

3.2 technische parameters van materiaal

4.Mechanical specificaties

4.1 lamineringsmachine

Het apparaat keurt het principe van luchtdruk het als buffer optreden voor en de lente het als buffer optreden voor goed. Aangezien het aantal batterijlagen stijgt, worden de apparaten geleidelijk aan gootstenen, en de lamineringspositie altijd gehandhaafd in dezelfde plaats. De oppervlakte van de poolplaat wordt speciaal behandeld, en de het poolplaat en diafragma zijn niet beschadigd.

4.2 het het stapelen systeem van de platformbeweging

Het mechanisme keurt servomotor goed om de nauwkeurige balschroef te drijven zich snel te bewegen en de positieprecisie is betrouwbaar.

4.3 materiële dooscomponenten

Hoog - de legeringsmateriaal van het kwaliteitsaluminium, de oppervlakte na speciale behandeling, vlotte slijtageweerstand, geen slijtage en afval. Tegelijkertijd, keuren beide partijen van de materiële doos de manier van blazende lucht en het zuigen goed, om het stof te zuigen weg, tegelijkertijd ervoor te zorgen, om dat het poolstuk niet het fenomeen van meer dan één stuk zal absorberen wanneer het omhoog door de vacuümuitloper wordt gezogen.

4.4 vacuümuitlopersassemblage

De speciale vacuümuitloper wordt gebruikt om de poolplaat op veelvoudige punten te adsorberen om ervoor te zorgen dat de poolplaat niet zal instorten. Van de materiële doos kan de zuiging worden gevouwen om de adsorptie van veelvoudige polen te verhinderen.

4.5 Pool-plaat automatisch opheffend systeem

Het poolstuk wordt door nauwkeurige die loodschroef verhoogd door het stappen motor wordt gedreven ervoor te zorgen dat het poolstuk altijd bij dezelfde hoogte is.

4.6 Pool-plaat plaatsend systeem

CAM het mechanisme wordt gebruikt om de poolplaat nauwkeurig te plaatsen. Na het veranderen van het model, moet u slechts de positie van grensblok aanpassen

4.7 het systeem van de lamineringsmanipulator

Het CAM mechanisme wordt gebruikt om 4 reeksen uitloperscomponenten te drijven, en laminering en het plaatsen het begrijpen wordt gelijktijdig uitgevoerd.

4.8 besturingssysteem

Het kan met een touch screen worden in werking gesteld. Nochtans, is het noodsituatieeinde, de machtsschakelaar harde schakelaar.

4.9 controlebord

De machine is onafhankelijk geïnstalleerd met elektroraad, interne lekkageschakelaar, gelijkstroom-stabiliteitsvoeding en andere componenten van de machtskring, controle met PLC, relais, de apparaten van de motorcontrole. De verbinding met de buitenkant zal door middel van schakelaar worden gemaakt en eindstation.plc keurt OMRON.The-plafond van de machtskabel goed wordt geperforeerd. De kabels en de luchtleidingen tussen ander materiaal zullen bij het lagere deel worden getelegrafeerd en worden door buizen geleid.

5.Energy middel

Gelieve te verstrekken de volgende energiemedia

10.1 voeding

1. Voltage AC220V± 10% in enige fase onmiddellijke variatie onder 0.5s

2. Frequentie: 50Hz±1Hz

3) Capaciteit: 5kVA 220V

10.2 lucht

1) Druk 0.5mpa 5kGF/Cm2

2. Capaciteit 401/min

10.3 vacuüm

Uw bedrijf verstrekt vacuümbron (of materiaal die vacuümgenerator met behulp van).

6.Environmental voorwaarden

Het apparaat kan zonder barrières in de volgende milieuomstandigheden opereren.

• Werkende temperatuur: 5-35℃

Opslagtemperatuur: 0-40℃

• Vochtigheid 30-80% zou maar niet moeten bedauwen.

• Geen zout gas, giftig gas corrosief gas zou moeten bevatten.

• Het stof zou geen geleidend stof moeten hebben.

• De magnetische grens zal niet de magnetische grens van het apparaat beïnvloeden

• De trilling zou geen schok moeten hebben en trilling voelen.
