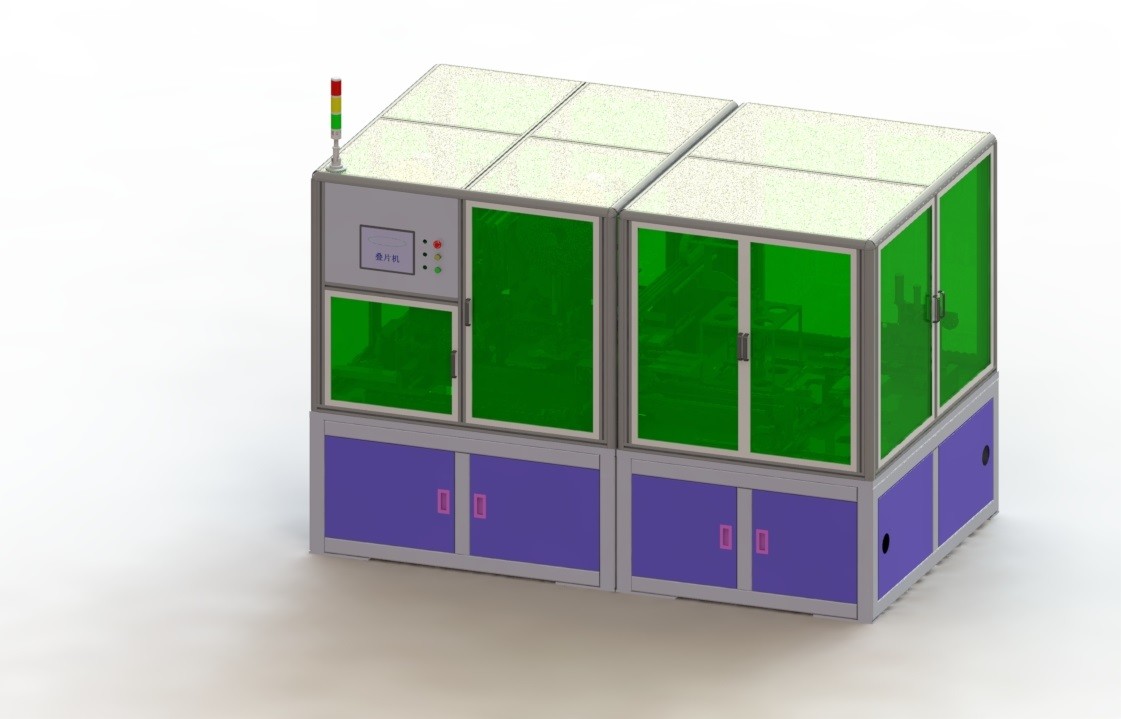

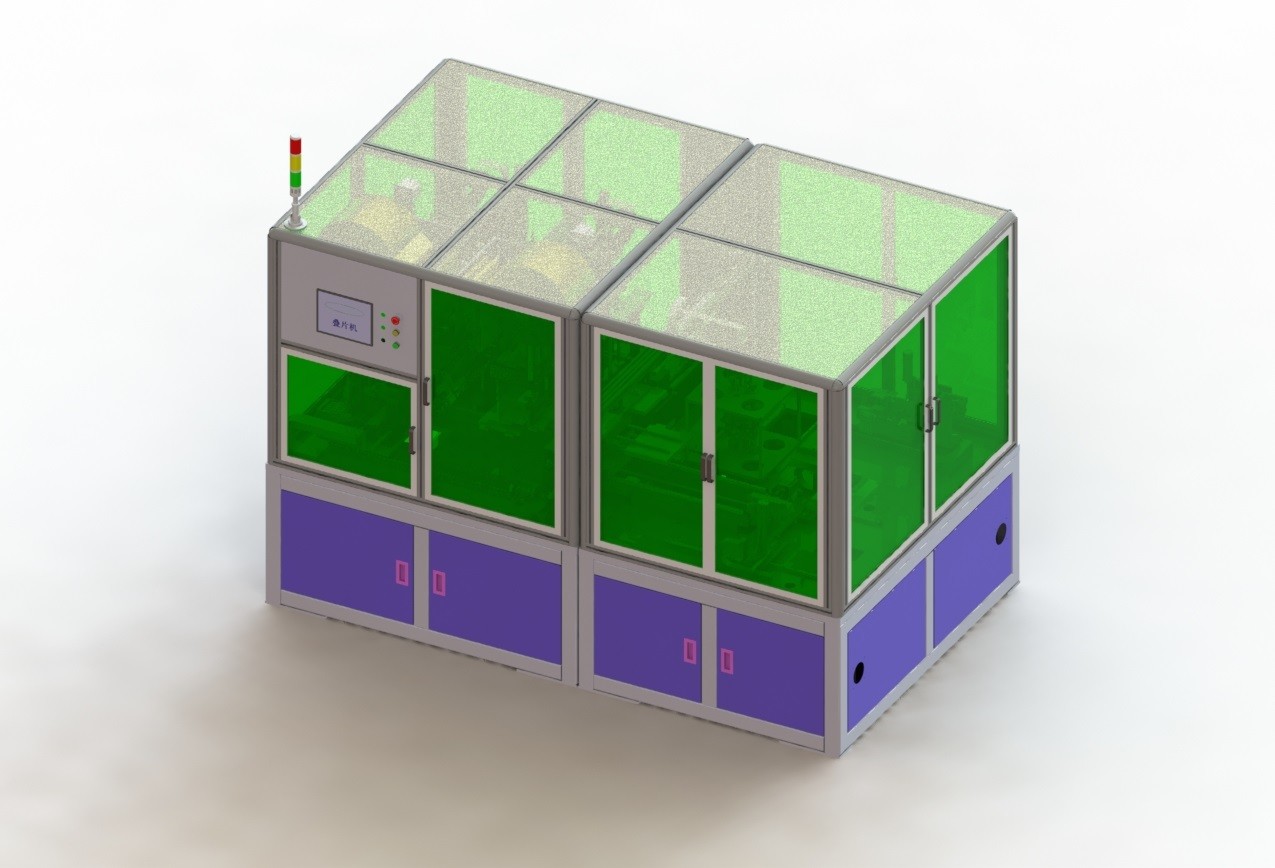

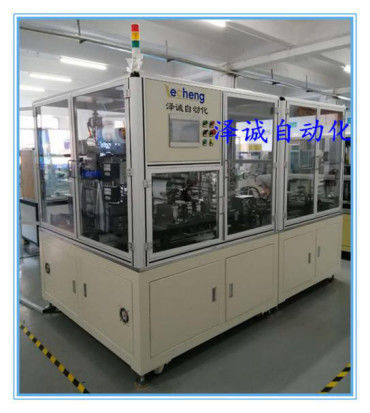

Van de de Lamineringsmachine van de machtsbatterij de Automatische Productielijn van de het Lithiumbatterij
1. materiaalprofiel:
1.1 inleiding aan apparatenfuncties en principes:
Dit materiaal voltooit het automatische lamineringsprocédé van machtsbatterij, en zijn hoofdfuncties omvatten poolblad het voeden, laminering, staartrol, kleefstof en blanking. Diafragma het actieve afwikkelen, zich door de overgangsrol, het verticale spanningsmechanisme in de belangrijkste het lamineren lijst. De belangrijkste lamineringslijst drijft het diafragma zich afwisselend te bewegen, vouwend in een z-vorm en plaatsend de pool. De positieve en negatieve manipulator van de positieve en negatieve doos van de poolfilm om de poolfilm, door het secundaire het plaatsen platform plaatsen te nemen, stapelt nauwkeurig op het belangrijkste lamineringsplatform. Na het stapelen aan het vastgestelde aantal stukken, houd op laminerend, automatische staartrol, de band van U van de randzak, automatisch neer aan het het lossen platform.
2. Materiaalfuncties en technische parameters
|
Machinespecificaties project |
ZCCE04A-01 | ||
| Het stapelen van snelheid (S-spaander) | 1,2 seconden/stuk | ||
| Nauwkeurigheid van groepering tussen pool en diafragma | (Longitudinale) centrumafwijking ≤±0.5mm | ||
| Diafragma aan diafragma groeperingsnauwkeurigheid | De afwijking van de eindgroepering is minder dan ±0.3mm | ||
| De enige nauwkeurigheid van de spaandergroepering | +/- 0,3 mm | ||
| Algemene groeperingsnauwkeurigheid van polen | +/- 0,5 mm | ||
| Hulpvoltooiingstijd van eencellig (s) | Enige overlappingsstaart het winden tijd ≤5s (als het winden de tijd over vele draaien) wordt geaccumuleerd, en het verpakken tijd ≤70s | ||
| De werktijd van eens installeerde elektrode (h) | 0,5 | ||
| Aantal van gelamineerd | Kan worden geplaatst | ||
| De delocalisering van het diafragma | Regelbaar diafragmaaantal | ||
| Het beëindigen van manier | De band van U van de randomslag | ||
3. Het milieu van het materiaalgebruik
(1) samengeperste lucht: 0,4 ~ 0.8mpa (4-8kgf/cm2), stroomtarief: 280L/min;
(2) materiaal vacuümvereisten: vacuümgraad: -101kp ~ -50kp, stroomtarief: 8L/S;
(3) stofinzameling: de partij B zal een uitlaatventilator in het materiaal hebben en een interface van de stofverwijdering terzijde leggen;
(4) omgevingstemperatuur: 20 ~ 35℃;
(5) relatieve vochtigheid: 5-55% u;
(6) milieunetheid: geen corrosief gas, vloeibaar of explosief gas op plaats;
(7) voeding: Eenfasig AC220V; De voltageschommeling is minder dan ±10%; Voeding: 6KVA.
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
