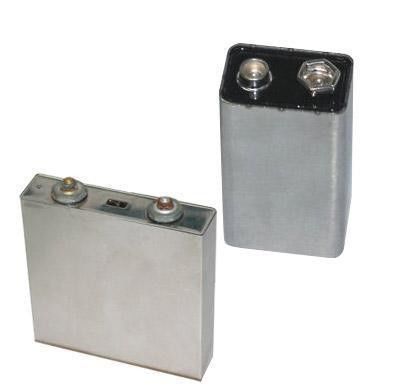

Aluminium laserlassysteem voor vierkante of ronde aluminium batterijafdekplaat
1, Apparatuuroverzicht wordt weergegeven in de volgende tabel
| Toestelnaam | Lasapparaat met vierkante kap |
| De vereisten voor de voeding |
Driefasig 380V ± 5%, 50Hz Nominaal vermogen: ≤12KW Nominale stroom: ≤60A |
| Milieueisen | Temperatuur 5-40℃/vochtigheid 10-90% |
| Vraag naar gasvoorziening |
Lucht < 0.2m in blokjes /h, druk ≥0.6Mpa Stikstof < 0,2 m in blokjes /uur, druk ≥0,4 Mpa |
| Werktijd | 24H (continu bedrijf) |
| Mislukkingspercentage | ≤2% (alleen veroorzaakt door apparatuur) |
| Percentage geslaagd | ≥98% (exclusief abnormale binnenkomende materialen) |
| personeelsbezetting | 1 persoon (laden en lossen) |
| Efficiëntie van apparatuur | 1 PPM of hoger |
2, Materiaalstructuur
De apparatuur bestaat voornamelijk uit laserhost en laswerkstation.

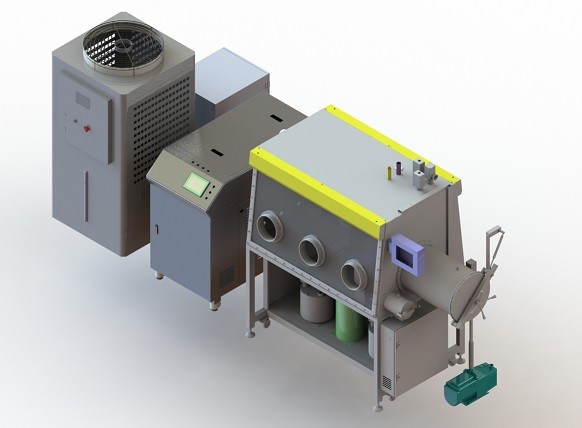

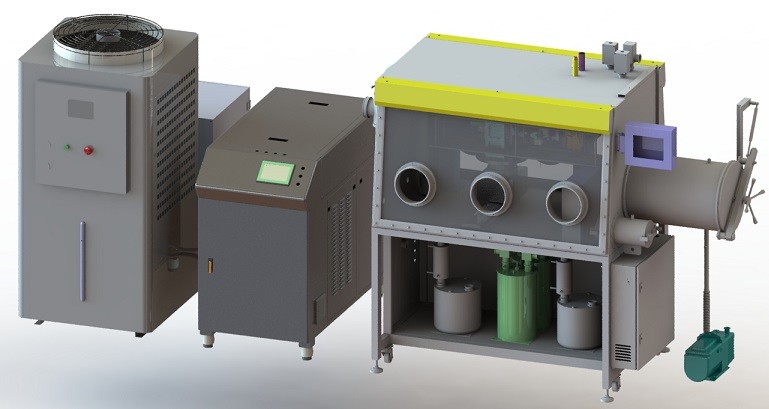

De uitrustingsstructuur wordt hieronder weergegeven
3, Apparatuurconfiguratie
De hoofdconfiguratie van de apparatuur wordt weergegeven in de onderstaande tabel
| eenheid | instructies | Hoeveelheid | |
| Lassen station | Lassen armatuur systeem | 1 | |
| Laserbewegingssysteem | Drie assen | 1 | |
| Controlesysteem | 1 | ||
| Lassen beschermingssysteem | 1 | ||
| Stofreinigingssysteem | 1 | ||
| reinigingssysteem | kolommen | 2 | |
| Lassen controlesysteem | 1 | ||
| Laser gastheer | laser |
China Max/2000 w |
1 |
| Waterkoeler | DOLUYO / 2 p | 1 | |
| Lasergelaste verbinding | importeren | 1 | |
4, laswerkstation

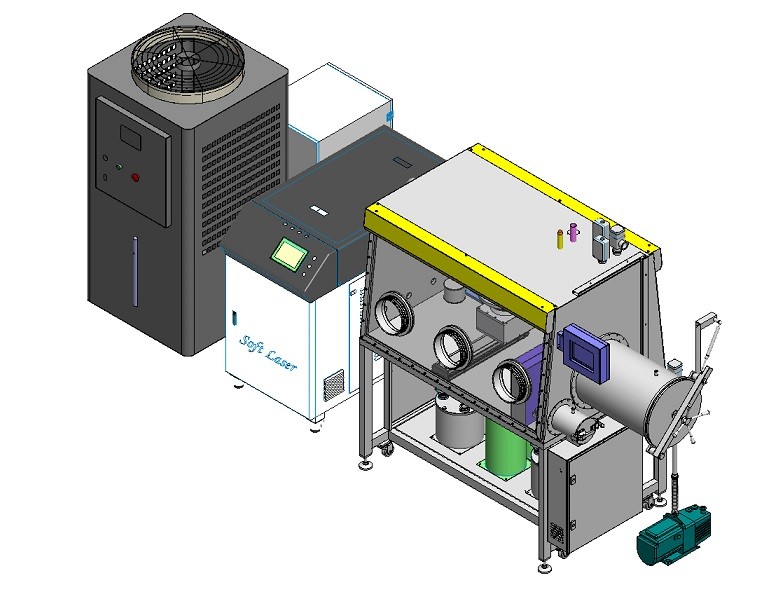

De laseenheid omvat voornamelijk een bewegingssysteem, een lasbeschermingssysteem, een bewakingssysteem, een armatuur, een stofreinigingssysteem en een lasbesturingssysteem.De lastafel is weergegeven in onderstaande figuur.
