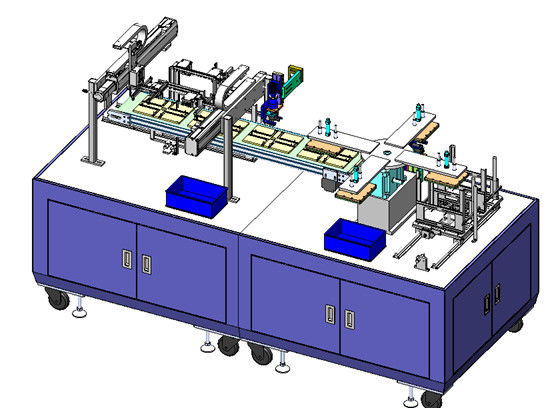

Van de Machinepool van de hoog rendement Automatische Laminering de Kwaliteitsdetector 1 Jaargarantie
1. Ontwerpvereisten van de kwaliteitscontrolemachine voor batterijelektrode:
1.1. Gebaseerd op de kwaliteitscontrolevereisten van de gesinterde die plaat van de batterijelektrode door de voedingklant van Sichuan changhong wordt verstrekt, ontwerpt dit materiaal en vervaardigt een machine van de de plaatinspectie van de batterijelektrode. Door het CCD-weergaveprincipe te gebruiken, worden de elektrodenplaten met poeder, kras, barst, bemonstering en andere problemen van de oppervlaktekwaliteit geselecteerd en de gekwalificeerde producten worden verzameld in de materiële doos.
2. Hoofdmateriaalconfiguratie
| Het serienummer | Systeemsamenstelling | De systeemconfiguratie | Het aantal van |
| 1 | Reksysteem | Rekcomponenten | 2 |
| De grondplaat | 2 | ||
| 2 | Het voeden systeem | Bakcomponenten | 4 |
| Jack assemblage - motor | 1 | ||
| Borstelcomponent | 1 | ||
| De sensor | 2 | ||
| cilinder | 1 | ||
| 3 | Post 4 zuignapsysteem | Servomotor | 1 |
| Klemcomponenten | 4 | ||
| CAM splitser | 1 | ||
| Positie 4 roterende klep | 1 | ||
| Terug naar de lijst | 1 | ||
| 4 |
CCD-opsporingssysteem
|
CCD | 2 |
| stents | 2 | ||
| De lichtbron | 2 | ||
| 5 |
Transportbandsysteem
|
Plaatsende inrichting | 12 |
| Transportband | 1 | ||
| koppeling | 1 | ||
| Machinaal bewerkt deel | 1 reeks van | ||
| Stepper motor | 1 | ||
| 6 | Blanking inzamelingssysteem | Bakcomponenten | 4 |
| Jack assemblage - motor | 1 | ||
| Borstelcomponent | 1 | ||
| De sensor | 2 | ||
| cilinder | 1 | ||
| 7 |
Blanking manipulatorsysteem
|
Servomotor | 2 |
| koppeling | 2 | ||
| Lineaire gids | 4 | ||
| Vacuümzuignappen | 8 | ||
| Balschroef | 2 | ||
| cilinder | 2 | ||
| 8 | Elektrosysteem | PLC | 1 |
| uitbreiding | 2 | ||
| Touch screen | 1 | ||
| Elektrocomponenten | Één partij | ||
| De computer | 1 reeks van | ||
| 9 | Het softwaresysteem | De software van de beeldverwerking | 1 |
| Het systeemsoftware van de databaseopslag | 1 |
3. Materiaal technische parameters
| Het project van machinespecificaties | ZCCF02A |
| vacuüm | ≤-88KPa |
| Totale macht (kW) | AC220V, 50HZ 3KW |
| Normale werkende macht (kW) | AC220V, 50HZ 2KW |
| Het gewicht | 1.5T |
| Het tarief van de apparatenomwenteling | 95% |
| Het tarief van de materiaalpas | 98% |
4. Hoofdmateriaalcomponenten
Dit materiaal GEBRUIKT CCD-hoofdzakelijk weergaveprincipe om foto's op de oppervlakte van de pool te nemen, en vergelijkt het met de standaardpool bij rechter of het of niet gekwalificeerd is. Wanneer er geen pool is, kan de materiële doos automatisch worden geschakeld. De manipulator zuigt omhoog het poolblad van het materiële vakje en draait het 90 graden. CCD ontdekt de bodem van het poolblad en draait het 90 graden. De gekwalificeerde producten blijven zich op de transportband aan de bovengenoemde die opsporingspost, na de opsporing automatisch bewegen naar de het lossen post, gekwalificeerde producten in de materiële doos, ongeschikte producten in de afvaldoos wordt verzonden.
4.1 kadersysteem: 4080 wordt het vierkante paslassen goedgekeurd, dat vast en betrouwbaar is, en de verschijning van de verbinding van het bladmetaal kan stof effectief verhinderen binnen te gaan.
4.2 het voeden en het lossen systeem: de universele materiële doos het lamineren van machine en sorteermachine wordt goedgekeurd, en de twee posten worden geruild om ononderbroken productie te realiseren. De materiële sensor is uitgerust bij de bodem van de materiële doos om automatisch de materiële doos automatisch te alarmeren en te schakelen.
4.4. Roterend het voeden manipulatorsysteem: de nauwkeurige CAM verdeler wordt gebruikt voor 4 positiesomwenteling, 1 het stuk van de positiepool het voeden, 2 positiesccd opsporing, worden 3 posities gekwalificeerde producten gezet in de transportbandinrichting, worden 4 posities ongeschikte producten gezet in de schrootdoos.
5. Milieu-eisen
Gelieve te verstrekken het volgende energiemiddel
5.1 de voeding
5.1.1 voltage AC220V± 10%
5.1.2 frequentie 50 Herz + 1 Herz
5.2. Temperatuur: 5-35℃
Opslagtemperatuur: 0-40℃
5.3. Luchtbron: 0.4-0.6mpa
5.4 vochtigheid 30-80% zou maar niet moeten bedauwen.
5.5 er zijn geen corrosief gas, vloeibaar of explosief gas op plaats
5.6 de vereisten van de materiaalkleur: volgens de kleurenplaat of het kleurenaantal door partij a wordt verstrekt, is de computer die wit.
1. Nieuwe materiaalbelofte
Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
