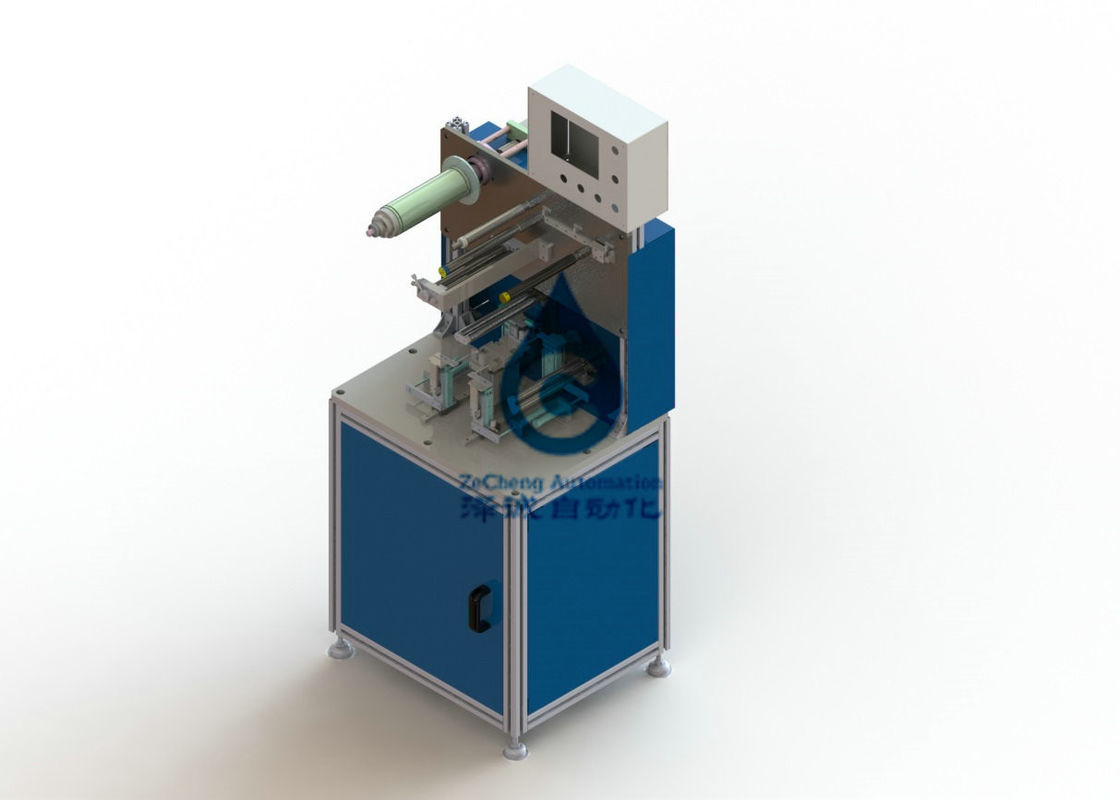

De Machine van de Zclm18d Automatische Laminering Semi Automatische het Lamineren Machine
Zc-LM18D halfautomatische stapelaar
1 inleiding aan het materiaal
1.1 gebruik
Het apparaat wordt gebruikt in een z-Vormige stapel lithium-ionenmachtsbatterijen.
Het materiaal omvat kunstmatige hogere pool sub-plaatst post, kunstmatige duwrobot om de z-Vormige weg, het automatische stapelen, kunstmatig besnoeiingsdiafragma, kunstmatige lijm, kunstmatig materiaal te nemen.
1.2 eigenschappen
Verminder kunstmatig contact tijdens het het stapelen procédé, verminder de binnenkortsluiting en self-discharge van de kern;
Het diafragma geeft actief het broodje vrij, is de spanningsconsistentie goed;
Hoge precisie;
Het materiaal is stabiel;
Het gebruikersvriendelijke ontwerp is eenvoudig te werken.
1.3 lay-outschema's
Materiaalgewicht: ongeveer 180kg, op het daadwerkelijke gewicht wordt gebaseerd, de controle van het totale gewicht en load-bearing gebiedsverhouding van 500kg/m2 die.
1.4 structuur en functie
| NO.1 | systeem | beschrijf |
| 1 | Steunregeling | Bevat het substraatlichaam. Het belangrijkste lichaam van het substraat speelt een ondersteunende en bevestigende rol op het gehele materiaal; |
| 2 | Diafragma afwikkelend systeem |
Omvat diafragma afwikkelende assemblage en spanningsassemblage.
Diafragma afwikkelende component: de diafragmarol wordt bevestigd door het principe die van uitbreiding, de consistentie van de verticale afstand tussen het diafragma en het substraat houden, en de gelijkstroom-motor met behulp van om het ononderbroken afwikkelen van het diafragma te realiseren zich.
Spanningscomponenten: goede spanningsconsistentie.
|
| 3 | Het secundaire plaatsende systeem van Pool |
De poolplaat wordt manueel geplaatst in het secundaire plaatsende platform, en de poolplaat wordt mechanisch geplaatst.
|
| 5 | Manipulatorsysteem voor materiële herwinning |
Duw manueel de manipulator verlaten en juist om zich langs de z-vormige diafragmaweg te bewegen, gebruikend mechanische grens om de herhaalde het plaatsen nauwkeurigheid te verzekeren;
De manipulator keurt een vacuümuitloper goed wanneer het nemen van de plaat, die ervoor zorgt dat de pool niet beschadigd tijdens het nemen van en het zetten van de pool is;
|
| 6 | Hoofd gelamineerd systeem |
De lamineringslijst wordt voorzien van vier plaat-drukkende mechanismen, die respectievelijk het positief houden en platen op de lamineringslijst verbieden om ervoor te zorgen dat de poolplaten niet tijdens laminering verschuiven.
Tijdens het het lamineren proces, wordt de platformafdaling manueel aangepast met behulp van handknoppen. |
| 7 | Diafragma scherp systeem | Nadat de laminering wordt voltooid, wordt het diafragma manueel afgesneden. |
| 8 | Controlesysteem | Het omvatten van PLC, systeemsoftware, controleert de algemene verrichting van het materiaal; |
| Nr. | SYSTEEM | DESCREP |
| 1 | Steunregeling | Bevat het substraatlichaam. Het belangrijkste lichaam van het substraat speelt een ondersteunende en bevestigende rol op het gehele materiaal; |
| 2 | Diafragma afwikkelend systeem |
Omvat diafragma afwikkelende assemblage en spanningsassemblage.
Diafragma afwikkelende component: de diafragmarol wordt bevestigd door het principe die van uitbreiding, de consistentie van de verticale afstand tussen het diafragma en het substraat houden, en de gelijkstroom-motor met behulp van om het ononderbroken afwikkelen van het diafragma te realiseren zich.
Spanningscomponenten: goede spanningsconsistentie.
|
| 3 | Het secundaire plaatsende systeem van Pool | De poolplaat wordt manueel geplaatst in het secundaire plaatsende platform, en de poolplaat wordt mechanisch geplaatst. |
| 5 | Manipulatorsysteem voor materiële herwinning |
Duw manueel de manipulator verlaten en juist om zich langs de z-vormige diafragmaweg te bewegen, gebruikend mechanische grens om de herhaalde het plaatsen nauwkeurigheid te verzekeren;
De manipulator keurt een vacuümuitloper goed wanneer het nemen van de plaat, die ervoor zorgt dat de pool niet beschadigd tijdens het nemen van en het zetten van de pool is; |
| 6 | Hoofd gelamineerd systeem |
Duw manueel de manipulator verlaten en juist om zich langs de z-vormige diafragmaweg te bewegen, gebruikend mechanische grens om de herhaalde het plaatsen nauwkeurigheid te verzekeren;
De manipulator keurt een vacuümuitloper goed wanneer het nemen van de plaat, die ervoor zorgt dat de pool niet beschadigd tijdens het nemen van en het zetten van de pool is; |
| 7 | Diafragma scherp systeem | Nadat de laminering wordt voltooid, wordt het diafragma manueel afgesneden. |
| 8 | Controlesysteem | Het omvatten van PLC, systeemsoftware, controleert de algemene verrichting van het materiaal; |
11.5 belangrijkste onderdelen
| NO.1 | De naam zegt | merk |
| 1 | Cilinder en batterijklep | SMC/AirTAC |
| 2 | PLC | OMRON |
2. Materiaal toepasselijke materiële vereisten
2.1 werkingsgebied van toepasselijke materialen
|
Het geval van de machinemaat project |
Dsp-ss-c | ||
|
materiaal
specificaties |
Pool-stuk | Positieve lengte/tolerantie (mm) | 100~200/0.2 (exclusief polaire oren) |
| Positieve breedte/tolerantie (mm) | 70~130/0.2 | ||
| Negatieve lengte/tolerantie (mm) | 100~200/0.2 (exclusief polaire oren) | ||
| Negatieve breedte/tolerantie (mm) | 70~130/0.2 | ||
| Dikte van positieve pool (mm) | 0.10-0.28 | ||
| Dikte van anode (mm) | 0.10-0.28 | ||
| Het diafragma | Breedte (mm) | 80-205 | |
| Dikte (m) | 20-45 | ||
| Maximum buiten diameter (mm) | φ250 | ||
| Binnendiameter van document buis (mm) | 3“ | ||
2.2 inkomende materiële vereisten
3. Materiaal productieproductspecificaties
3.1 productspecificaties die kunnen worden vervaardigd
| project | Waaier (mm) | |
| De dikte van H | 7~30 | |
| De breedte van W | 70~130 | |
| Lengte L (exclusief polaire oren) | 100~200 |
Nota: wanneer het lamineren van platen van verschillende specificaties, is het noodzakelijk om de positie van andere delen zoals beweegbare grondplaat en plaatsende plaat van de bijtankende doos aan te passen.
De belangrijkste veranderingspunten zijn als volgt (voor verwijzing)
| De waaier van de veranderingsgrootte | Hoofdmateriaal voor verandering | HuanXingstijd |
| Grootteaanpassing: 0 ~ 10mm | Secundair plaatsend mechanisme: het secundaire plaatsen van de grondplaat | Binnen 0,5 u |
| Grootteaanpassing: 10 ~ 50mm | Secundair plaatsend mechanisme: het secundaire plaatsende mechanisme van de vloermanipulator: intern de plaat van de manipulatoruitloper het lamineren lijstmechanisme: grondplaat | Binnen 1 uur |
| Grootteaanpassing boven 50mm |
Secundair plaatsend mechanisme: secundaire plaatsende grondplaat, plaatsend schot
Manipulatormechanisme: intern de plaat van de manipulatoruitloper het lamineren lijstmechanisme: grondplaat, steunplaat |
Binnen 1,5 u |
4. Materiaalparameters
4.1 belangrijke prestatiesparameters
|
Machinespecificaties project |
Dsp-ss-c | |
|
|
Het stapelen van snelheid (S-plak) | 3.0-4.0s (met betrekking tot verrichtingsvaardigheid) |
| Nauwkeurigheid van groepering tussen pool en diafragma | Centrumafwijking minder dan 0.5mm (longitudinaal) | |
| Diafragma aan diafragma groeperingsnauwkeurigheid | De groeperingsafwijking van het eindgezicht is minder dan 0.5mm | |
| De enige nauwkeurigheid van de spaandergroepering | ±0.2mm | |
| Algemene groeperingsnauwkeurigheid van pool | ±0.5mm | |
| Werktijd van éénmalige spaanderinstallatie (h) | 0,5 | |
| Aantal van gelamineerd | Kan worden geplaatst | |
| Het tarief van de productpas | ≥98% | |
| Het tarief van de apparatenbeweging | ≥95% | |
4.2 andere parameters
| NO.1 | project | Verwijst naar de norm | Voor nota |
| 1 | Verschijningskleur van materiaal | Internationale standaard warme as 1C | Of zoals gespecificeerd door de klant |
| 2 | interface | Chinees | |
| 3 | Materiaallawaai | 80dB (behalve materiële redenen, zoals het geluid van de bandschil) | Maatregel 1m vanaf het apparaat |
| 4 |
Materiaalnaambord
|
Met inbegrip van materiaalnaam, model, voeding, fabrieksaantal, enz. | |
| 5 | Veiligheidsnorm | Verwijzing 5226,1 GB | Mechanische/elektro en beschermende veiligheidsvoorschriften |
5. Het milieu van het materiaalgebruik
6. De lijst van de materiaallevering
6.1 willekeurige punten
| NO.1 | De naam zegt | hoeveelheid | Leg tijd voor | Voor nota |
| 1 | Speciale het zuiveren en onderhoudshulpmiddelen | 1 reeks/reeksen | Wanneer de levering | Binnen hexagon moersleutel |
| 2 |
Werkende instructies, die omvatten:
1. De instructies van de materiaalverrichting;
1. 2. Materiaalreparatie en onderhoud; |
1 reeks van | Wanneer de levering | |
| 3 | Verpakkingslijst en het certificaat van de productkwalificatie | 1 reeks/reeksen | Wanneer de levering | |
| 4 | Het dragen van delen PDF tekening | 1 reeks van | Wanneer de levering |
6.2 lijst van het dragen van delen
De partij a kan het afzonderlijk kopen indien nodig.
| NO.1 | De naam zegt | Maat, | Enig beetje | hoeveelheid | Voor nota |
| 1 | Vacuümklem | / | PCs | 20 | Het machinaal bewerken van delen |
7 materiaalgoedkeuring
7.1 het model van het goedkeuringsproduct: één product in artikel 3.3 zal als goedkeuringsmodel worden gebruikt.
7.2 goedkeuringsproces
De goedkeuring is verdeeld in twee stadia: pre-goedkeuring en definitieve goedkeuring.
De goedkeuringsmaterialen zullen door partij a. worden verstrekt.
Materialen en de hoeveelheid voor pre-goedkeuring worden de vereist die zijn als volgt:
| NO.1 | De naam van het materiaal | hoeveelheid | Voor nota |
| 1 | Positieve plaat | 100 stukken | |
| 2 | Het kathodestuk | 100 片 | |
| 3 | Het diafragma | Volume 1 | De hoeveelheid wordt aangepast met het poolstuk |
| NO.1 | De naam van het materiaal | hoeveelheid | Voor nota |
| 1 | Positieve plaat | 200 stukken | |
| 2 | Het kathodestuk | 200 | stukken |
| 3 | Het diafragma | Volume 1 | De hoeveelheid wordt aangepast met het poolstuk |
7.2.1 pre-goedkeuring
De pre-goedkeuring zal bij partijb's fabriek worden geleid.
De goedkeuringspunten omvatten:
Materiaalfuncties;
Materiaalverschijning;
Materiaalprestaties: niet minder dan 80% van het gespecificeerde doel;
Op voltooiing van de goedkeuringsinspectie, zullen de vertegenwoordigers van partij a en partij B gezamenlijk het pre-goedkeuringsrapport als basis voor de materiaalverzending ondertekenen.
Als de partij a er niet in slaagt om goedkeuringsinspectie bij partijb's fabriek te leiden, zal de partij B het pre-goedkeuringsrapport aan partij a voor handtekening en bevestiging voorleggen.
7.2.2 definitieve goedkeuring
De definitieve goedkeuring zal bij partij een fabriek worden geleid.
De partij a zal een schriftelijke bevestiging van materiaal installatie en het opdragen aan partij B binnen 3 werkdagen na de voltooiing van materiaalinstallatie en het opdragen uitgeven. Als het materiaal niet kan binnen 7 dagen na levering worden geïnstalleerd en worden gezuiverd toe te schrijven aan partij a, zullen de installatie en het zuiveren worden geacht voltooid te zijn.
De partij a zal definitieve goedkeuringsinspectie binnen 3 dagen na de voltooiing van installatie organiseren en het zuiveren van het materiaal en na het voldoet aan de vereisten dat in de technische overeenkomst zijn overeengekomen.
De goedkeuringscriteria zijn met artikel 4 in overeenstemming.
Als er ongeschikte punten zijn, zal de partij B rectificatie maken. Nadat de rectificatie wordt voltooid, zullen de ongeschikte punten opnieuw worden gecontroleerd en worden goedgekeurd.
De partij a zal een geschreven certificaat van de productgoedkeuring aan partij B binnen 3 werkdagen na de definitieve inspectie van het materiaal verstrekken. Als de definitieve goedkeuring kan niet 15 dagen na de voltooiing van materiaal installatie en zuiveren wegens redenen van partij a of de accumulatieve productie van 100 producten (één van de twee voorwaarden komt) worden uitgevoerd samen, en de partij a er niet in slaagt om geschreven vragen te stellen, zal de definitieve goedkeuring worden geacht om worden gekwalificeerd.
Het materiaal zal dat volgens het goedkeuringsmodel worden gezuiverd in deze overeenkomst wordt gespecificeerd. Als zal de partij een behoeftenpartij B om met typeverandering het zuiveren samen te werken, het na de definitieve goedkeuring van het materiaal worden uitgevoerd.
de 8 naverkoopdienst
Van de datum van aankomst van het materiaal aan partij a, zal de partij B voor vrije en geschikte garantie voor niet-fout binnen één jaar verantwoordelijk zijn (de partij B zal binnen 12 uren na het ontvangen van de garantie antwoorden). In het geval van meer dan één jaar, zal de partij B geschikt om in naverkooponderhoud bij te wonen en de partij a zal relevante materialen en onderhoudskosten betalen.
9. Rechten en verplichtingen van beide partijen
| NO.1 | project | verantwoordelijkheid | Nota (“ xx „betekent de ondernemingspartij) | |
| Partij a | Partij B | |||
| 1 | Stichtingsbouw | ○ | Voer zoals nodig uit | |
| 2 | De partij B zuivert materialen op plaats | ○ |
Verstrekt op ontvangstbewijs van partijb's bericht
|
|
| 3 | vervoer | ○ | ||
| 4 | De het leegmaken behandeling | ○ | Plaats het installatiestandpunt en bevestig het | |
| 5 | Materiaal ondersteunende voorwaarden | ○ | ||
| 6 | De bouw van luchtleidingen | ○ | De druk wordt vereist stabiel om te zijn, en de luchtbron voldoet aan de relevante parametervereisten | |
| 7 | Elektrobouw | ○ | De onafhankelijke machtsschakelaar wordt vereist, en de machtsregelgever wordt indien nodig toegevoegd | |
| 8 |
Een bedrading
Lucht over |
○ | De onafhankelijke luchtschakelaar en lucht de broninterface worden vereist | |
| 9 |
De secundaire bedrading
Bedrading buiten bovengenoemd
Kabelvoorbereiding |
○ | Grondbuis de bedrading wordt gebruikt tussen machines | |
| 10 |
Installatie en het zuiveren
Macht, samengeperste lucht, tunermaterialen |
○ | ○ |
De partij a zal relevante exploitanten, onderhoudspersoneel en technisch personeel om met partij a schikken samen te werken
|
| 11 |
opleiding
11.1 leid het personeel op door partij a wordt aangewezen om het materiaal correct in werking te stellen en gemeenschappelijke mislukkingen van het materiaal te behandelen dat;
11.2 de opleidingsinhoud omvat de onderhoudskennis van het volledige controlesysteem en mechanisch systeem en verstrekt trainingsmateriaal;
11.3 de partij a zal alle die verliezen dragen door de verrichting van het materiaal door personeel niet worden veroorzaakt en erkend door partij b. wordt opgeleid. |
○ | ○ | De partij a zal personeel dat wordt bevestigd aanwijzen en kan niet naar believen worden vervangen; De partij B zal twee vrije opleidingsmogelijkheden bieden en zal voor de derde keer laden: reiskosten. |
| 12 |
Vertrouwelijkheidsclausule
12.1 elke partij zal de verplichting hebben om vertrouwelijk om het even welke technische die gegevens en documenten door de andere partij worden verstrekt te houden, en zal hen in elk geval aan geen derde partij zonder de toestemming van de andere partij overbrengen of onthullen;
12.2 de partij a verbindt zich om dergelijk materiaal alleen niet ertoe te kopiëren of een andere derde partij, anders, zal het alle die verliezen dragen aan partij b. worden veroorzaakt. |
○ | ○ | |
| 13 |
Productupdate:
wegens partijb's technische ontwikkeling, materiaal bevordering en prestaties zal de verbetering, partij B van de bevordering van bij partij een verzoek de oorzaak zijn, en de partij B zal slechts de kosten van transformatie laden;
|
○ | ○ | |
