Eenvoudige Laser het Verzegelen de Batterijdikte die van het Machinelithium Wegende Machine meten

Eenvoudige Laser het Verzegelen de Batterijdikte die van het Machinelithium Wegende Machine meten

Hoofdfuncties: 1. Dit systeem zal codeaftasten het drogen na de batterij in het eind van de transportband, dikte schoonmaken, wordt de dikte voltooid door de dragende manipulator die van de systeembatterij aan het wegen van het wegen, gekwalificeerde cel door cel dragende die manipulator begrijpen in plastic zakken aan tikagentschappen, bereikyards NG, dikte NG, die NG batterij wegen door het dragen manipulatorplaatsing NG wordt geplaatst om te brengen;

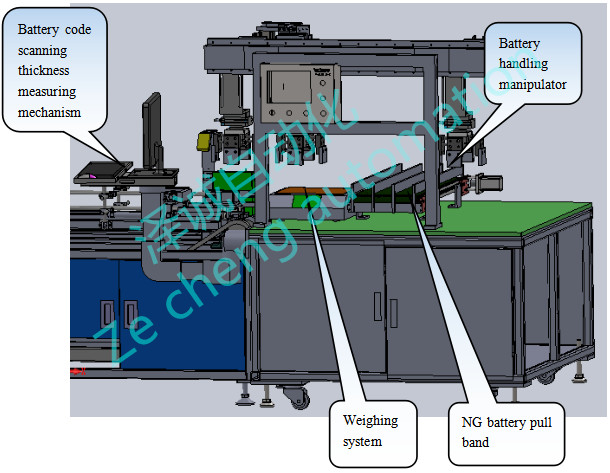

2. Het systeem omvat: 1 reeks van de codedikte die van het batterijaftasten mechanisme, 1 reeks van batterij behandelende manipulator, 1 reeks meten van het wegen van systeem, 1 reeks van batterijng trekkrachtband.

2.1 batterijaftasten en dikte die mechanisme meten: met inbegrip van 2 reeksen van batterij plaatsende cilinder, 2 reeksen van het plaatsen van splinters, 1 reeks van aftastenkanon, 1 reeks van dikte metende cilinder en 1 reeks van dikte meetinstrument.

2.2 batterij voedende manipulator:

Dit systeem omvat: X-as servomotor 1, y-As servomotor 1, loodschroef 2, synchrone riem 1, roterende cilinder 1, het vastklemmen cilinder 1, mechanische vastklemmende 1, lineaire gids 4, 1 reeks van steun.

3. Wegend systeem:

3.1NG de riem van de batterijtrekkracht: met inbegrip van 1 stepper motor, 1 transportband en 4 gidsplaten;

4. Technische vereisten:

4.1 nauwkeurigheid 0.1mm van de diktemeting, die het centrumpositie meten van de positiebatterij;

4.2 aftastende tijd van aftastenkanon ≤300ms;

4.3 elektronische schaalwaaier 0-15kg, nauwkeurigheid 0.1g, reactiesnelheid ≤300ms;

4,4 NG trekt band terug respectievelijk zal uitgerust worden met het aftasten NG, het wegen NG en dikte metend NG batterijen. Elke NG batterij zal niet minder dan 10 zijn wanneer het aantal batterijen volledig is;

4.5 de herhaalde motieprecisie van de manipulator in alle richtingen is ±0.1mm, geen batterijschade of daalt wordt toegestaan

5. Configuratielijst

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
