I. materiaalprofiel:

1.1 inleiding aan apparatenfuncties en principes:

De verzegelende machine van het spijkerlassen is hoofdzakelijk samengesteld uit etc. het voeden van en het lossen van mechanisme, het mechanisme van de de kaliberbepalingsstapel van de machtsbatterij, de laser schoonmakend mechanisme van de trillingsspiegel, hoger verzegelend spijkermechanisme, verzegelend lassenmechanisme, het mechanisme van de product met gebrekenverwijdering, de dekking van de kadermachine, 600W-laser (lassen), 50W-lasermachine (het schoonmaken), koeler, elektrisch controlekabinet, rookzuiveringsinstallatie.

Het heeft de volgende functies: automatische lading en het leegmaken, het automatische schoonmaken, automatische lading van het verzegelen van spijkers, automatisch lassen, automatische opslag van ongeschikte producten, rookverwijdering en andere functies.

Nota 1: het harder en lassensysteem kan afzonderlijk worden geplaatst en in de specifieke die positie worden geïnstalleerd door de klant wordt gespecificeerd.

2: het inkomende batterijmateriaal is enige naakte batterij.

3. De ontwerpgrootte zal aan daadwerkelijke voorwaarden onderworpen zijn.

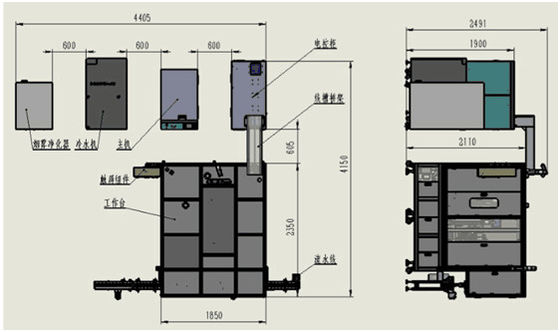

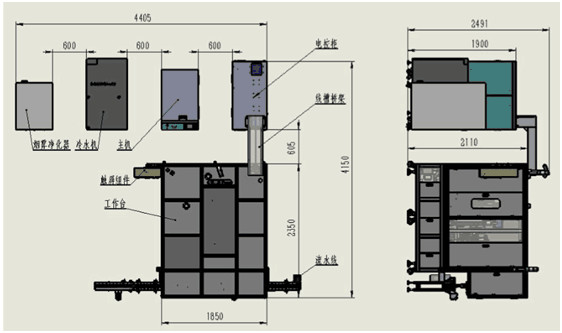

Externe dimensie van materiaal (L*W*H/mm): ≤4500*4200*2500mm (de definitieve afmeting zal aan de ontwerptekening onderworpen zijn, is de bovenkant van de vuurtorenhoogte 2500mm van de grond) onafhankelijk elektrisch controlekabinetformaat: 1200/600/1900mm totaal gewicht van materiaal: 2500KG.

1.4 technische eigenschappen:

1. Automatische het voeden functie; Het automatische laser schoonmaken (geen kristallisatie of andere stevige buitenlandse kwestie en geen hoop van elektrolyse);

2. CCD-het verzegelen spijker automatische het voeden assemblagefunctie (de inkomende rubberspijkers kunnen niet het assemblageeffect van spijkers na assemblage beïnvloeden);

3. De automatische las die van CCD en het verzegelen het lassenfunctie vinden van de spijker automatische laser (de enige kant van de aanpassing van hiaat tussen vloeibare injectiehaven en spijker is 0.070.1mm);

4. Automatische verwijdering van producten met gebreken;

5. Uitgerust met de functie van het streepjescodeaftasten en opslagfunctie van bindende lassenparameters aan batterijstreepjescode.

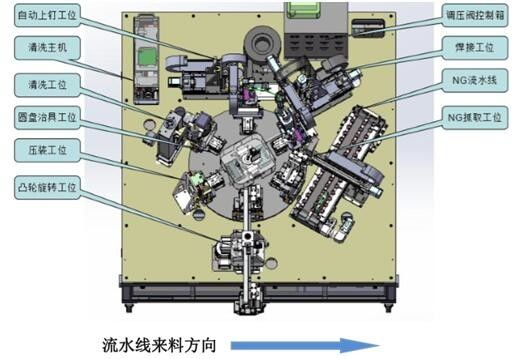

1.5 inleiding van postfuncties

1.5.1 batterijlading en codeaftasten

De batterij van het bovengenoemde proces wordt overgebracht aan de het voeden plaats van het lassenmateriaal door de inkomende materiële vervoerende lijn. De manipulator plaatst de batterij van de trekker in de worktable inrichting.

Tast de batterij af, tast de code NG af, is de batterij niet gelast aan het NG gebied.

1.5.2 het plaatsen van batterijstapel

De draaischijf roteert de batterij aan de stapel dringende post, en de opkrikkencilinder duwt de batterij op het niveau van de stapel dringende basis, zodat de het verzegelen oppervlakte van het spijkerlassen met de laser schoonmakende post parallel is.

1.5.3 laser het schoonmaken

De laser maakte de oxydelaag rond het injectiegat schoon om de lassenefficiency te verbeteren.

1.5.4 installeer verzegelende spijkers

Nadat de batterij de SPELDpost ingaat, vangt het visuele plaatsende mechanisme van CCD de positie van de verzegelende spijker, en het 3d automatische het bevrijden SPELDmechanisme geeft de verzegelende spijker vrij.

1.5.5 ontdek automatisch lassen vóór lassen

Het hogere hoogste mechanisme perst het product samen om het niveau van het lassengegeven te verzekeren, en het visuele vangstsysteem vangt de het verzegelen spijkerpositie. Het vleklassen wordt eerst uitgevoerd, en dan wordt het lassen voltooid.

1.5.6 NG greep

Slechte bereikcode, de spijker-slechte greep geplaatste NG band van de geheim voorgeheugentrekkracht.

1.5.7 enige batterij automatische blanking

Het het laden mechanisme neemt de batterij uit de werkbank, plaatst het op de inkomende materiële vervoerende lijn, en brengt het aan de lagere post over door de transportband.

1.6 onafhankelijke elektrodoos

A) functioneert: gebruikt voor installatie, bedrading en controle van materiaal.

B) configuratie: 1 reeks van onafhankelijke elektrodoos.

C) vereisten: de grootte van de elektrodoos wordt voorgesteld zoals (L×W×H/mm): 1200×600×1900/-reeks, met het steunen van voeten, plaatste aan 600mm vanaf het belangrijkste lichaam van het materiaal

De afstand.

D) de verbinding van de bedradingsgroef tussen de elektrodoos en het belangrijkste lichaam van het materiaal.

1.7 merkselectie van belangrijkste onderdelen:

4.1 verschijningskleur van het materiaal: de eenvormige kleur is Warme Grijs, en het standaardkleurenaantal is Pantone Warme Grijze 1C, die met de standaarddiekleurenraad door de koper wordt en zal worden vergeleken door de koper wordt gekocht verstrekt die

Partij een geschreven goedkeuring (het gebruik van roestvrij staalverschijning vereist specifiek materiaal);

4.2 de verschijning van het apparaat en het venster van het touche screen zal niet het de naam en embleem van de verkoper hebben;

4.3 metend bij 1M vanaf het werkende beetje of de buitenmuur van het materiaal, het lawaai van het materiaal ≤ 75db;

4.4 het materiaal voldoet aan de veiligheidsnorm van relevant mechanisch en elektromateriaal van de staat en al die veiligheidsnorm en vereisten door de veiligheidscode worden vereist van de koper. Zoals riem, tanden

De beweging van het wiel en andere gevaarlijke delen moeten de maatregelen van de veiligheidsbescherming hebben en de standaardveiligheidswaarschuwingsborden, zouden de lay-out van elektrische apparaten redelijk en veilig, hoog en laag voltage en sterke en zwakke draden moeten zijn

UnitedWinnersLaserCo. Co. van de Shenzhen ze cheng automatisering, Ltd.

Dossier - naam: technische beschrijving van het verzegelen van het dossiernummer van het het lassenmateriaal van de spijkerlaser: Z1XY- **** - 2017 **** - 0*-versienummer: V1.0

Zes afzonderlijke lijnen

4.5 een eindering moet buiten de schakelaar van het noodsituatieeinde worden geplaatst die schade aan personeel of materialen te verhinderen door toevallige botsing wordt veroorzaakt;

4.6 als het openen of het sluiten van het bewegende deel van het materiaal handonderhoud vereist, moet een toegangsbeheer worden geplaatst;

4.7 de elektrische doos en de pijpleiding zullen tegen corrosie worden beschermd. Het vacuümfilterapparaat zal bij de vacuüminham worden geïnstalleerd om corrosieve vloeistof te verhinderen het vacuümsysteem in te gaan;

4.8 het ontwerp van alle delen zal in overeenstemming zijn met het mens-machine verrichtingsprincipe, met keurige en grootmoedige verschijning. De tekst en de kleur etiketteren „vacuümbuis“ - kleurloze transparant, „druk“

„- blauw binnen en zwarte uit,“ hoge drukpijp „- rood voor materiaaldelen, pijpinterface;

4.9 PLC of ipc met materiaal wordt uitgerust hebben communicatie module met extern systeem en kleurentouch screen dat. De communicatie interface moet met Ethernet-haven worden uitgerust

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons die bedrijf waarborgt dat de goederen aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) die tijdens de garantieperiode in het contract en de technische die overeenkomst wordt bepaald door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
