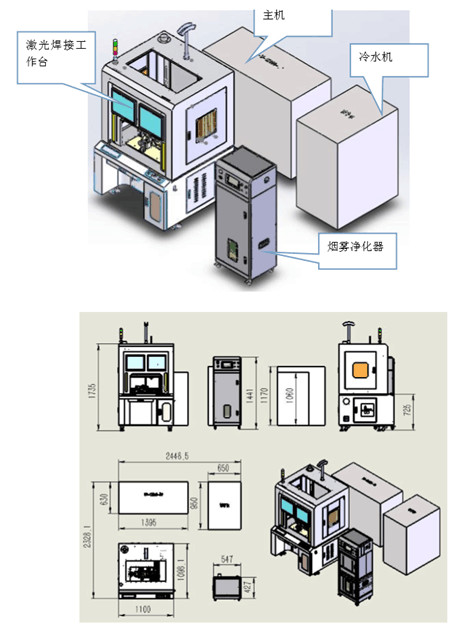

De regeling van het lassenmateriaal

Voor het lassen van uw producten, hebben wij een reeks van het systeem van het laserlassen ontworpen, die hoofdzakelijk uit de machine van het laserlassen en lassen bestaat

De samenstelling van de werkbank is als volgt:

1 structuur en configuratie

1.1 configuratie en parameters van de machine van het laserlassen:

Model uw-s1500-Turkije

De maximumlasermacht is 1500W

Het laser werkende middel wordt gesmeerd met zeldzame aarde optische vezel

De lasergolflengte is 1080nm±5nm

Het ononderbroken licht van de impulsbreedte

Machtsstabiliteit ±1%

Outputhoeveelheid van optische vezel 1 macht van de kanaal de gehele machine <5kw>

Het streven van rood licht

Machtsinput AC380V±10%/3P+PE

Hoofdmachinegrootte: 1395L*630W*1060H (mm)

Het koelen methode: waterkoeling

Het type QBH van optische vezelinterface

Optische vezeldiameter 50um, facultatieve 100um

De vezel van de straalkwaliteit BPP 50um, <2mm>

De norm van de optische vezellengte 10m

1.2 koelere parameters

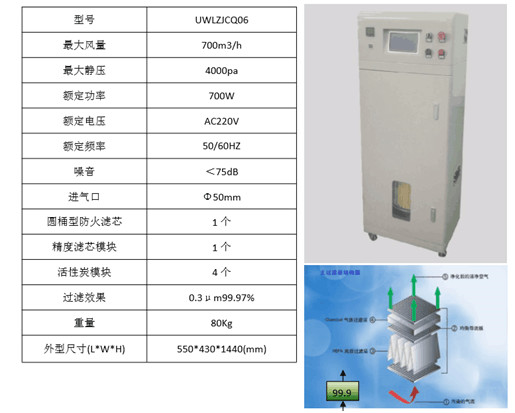

2.3 parameters en configuratie van rookzuiveringsinstallatie

De vacuümbuis heeft hoge brandprestaties, kan de brandclassificatie v-0 bereiken. 

Het kaderstructuur van het lichaamsmetaal, kader materiële dikte van 1,5, veilig en duurzaam; De structuur is duidelijk, verdeeld in: filterruimte, de ruimte van de luchtreiniging, en uitlaatkamer. 

Speciaal van de het metaalwind van de legeringswerveling het wielontwerp, moeheidsweerstand, stabiele verrichting, luchtvolume met geringe geluidssterkte, hoog, grote zuigingskracht, hoge het roken efficiency. 

De filterlaag in het filterelement heeft een hoog vuurvast kenmerk, dat kan het vuurvaste vereiste van (200-300) ℃ onmiddellijk bereiken, en de vuurvaste rang kan v-0 bereiken. Hoge precisiefiltratie tot 0,3 microns. 

Met ingebouwde geactiveerde koolstofmodule, verzekert het meertrappige filtratieontwerp de grondige filtratie van schadelijke stoffen in de rook om het milieu en de menselijke gezondheden te beschermen. 

Installeer stepless gouverneur, kan het luchtvolume naar believen worden aangepast. 

Met timingsfunctie, kan het begin plaatsen en tijd tegenhouden. 

Met de functie van temperatuurinductie, kan de waarde van de grenstemperatuur worden geplaatst. Wanneer de grenstemperatuur wordt bereikt, zal de alarmfunctie zijn begonnen, zal de ventilator ophouden lopend, en de solenoïdeklep zal worden geopend om de stikstof het doven functie te beginnen. 

Met druk koppel functie terug, kan de waarde van de grensdruk plaatsen, wanneer de interne druk de grensdruk bereikt, beginnen de alarmfunctie.

2.4 ondersteunende structuur van lassenlijst (de effect tekening is slechts voor verwijzing, gelieve te verwijzen naar het daadwerkelijke ontwerp voor details):

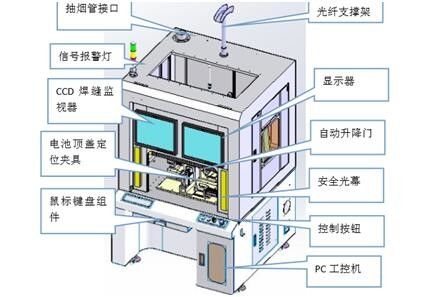

Dien bouw (met kap) in

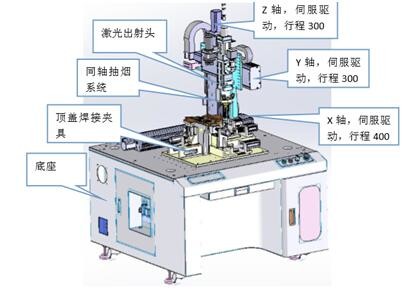

Dien interne structuur (verwijder kap) in

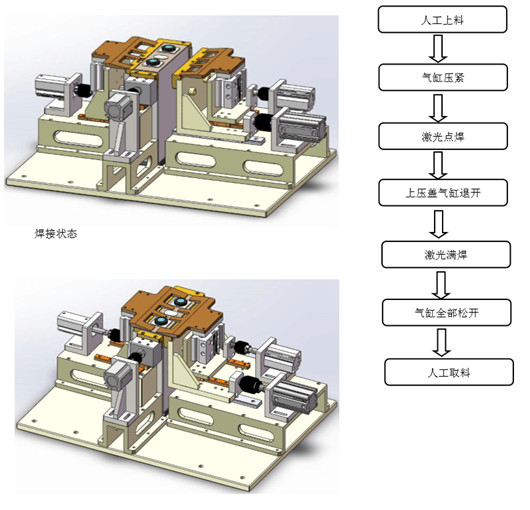

2.5 lassende inrichtingsstructuur

1) productspecificaties

2) het lassenkaliber van de batterijdekking

Ladingsstatus

2.6 belangrijke delen van de lassenlijst

2.7 belangrijke componentenmerken

Controlesysteem

1. De lassenwerkbank wordt gecontroleerd door industriële PC; 2. Het lassenspoor wordt geprogrammeerd door methode te onderwijzen, en het lassenprocédé is geautomatiseerd. De lassenprocedure kan worden gewijzigd, en de verrichting kan worden bevestigd

Wijzig toestemming, kan door de automatische controle van de verrichtingsinterface worden geplaatst; Het lassenspoor wordt ingevoerd door het onderwijs, en het lassenprocédé is geautomatiseerd.

De hoofdconfiguratie is als volgt: 1) de X-asvertaaleenheden: servomotoraandrijving, 400 mm, herhaalde het plaatsen nauwkeurigheid van +/- 0,03, zal aan het daadwerkelijke ontwerp onderworpen zijn 2) Y vertaaleenheden: servomotoraandrijving, 300 mm, herhaalde het plaatsen nauwkeurigheids +/- 0,03, zal aan het daadwerkelijke ontwerp onderworpen zijn 3) Z asvertaaleenheden: servomotoraandrijving, 300 mm, herhaalde het plaatsen nauwkeurigheids +/- 0,03, zal aan daadwerkelijk ontwerp onderworpen zijn 3 werkbank integraal ontwerp, de achterdeur van de distributiecontrole goedkeuren om aanpassing en onderhoud te vergemakkelijken; Norm met monitor, ipc, monitor;

Iii. efficiencyberekening

Lassenefficiency: f=W/E

F: aantal laserpunten per seconde die door de machine van het laserlassen worden veroorzaakt

W: gemiddeld outputvermogen van de machine van het laserlassen

E: monopulse het lassen vereist energie

F: F = W/E

F is wat wij normaal de frequentie, roepen het Herz roepen.

Efficiency van het batterij de hoogste lassen: lassenlengte: (46+173) x2=438mm (het lassentarief is 50mm/s, en de regeling wordt geëvalueerd volgens batterij 46173) wordt de Handtijd van de batterijlossing berekend volgens 8s, de cilinderactie 2s, schachtbeweging 2s een batterij die definitieve behoeften lassen

9 + 3 + 2 + 8 + 2 + 2 = 26 s

Lassenefficiency: 60/26=2.3PPM

Iv. verrichtingskosten

1) het filterelement wordt één keer per maand vervangen, een voor een. Een harder vergt één filterelement in totaal;

2) de lassende gezamenlijke beschermingslens, het verlies hangt van het gebruik af;

3) machtsinput die door het materiaal en de kosten van exploitanten wordt vereist;

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
