Volledig Automatische Röntgenstraaldetector voor de Multilaag het Winden Opsporing van de Machtsbatterij

Volledig Automatische Röntgenstraaldetector voor de Multilaag het Winden Opsporing van de Machtsbatterij

1.1 toepassingsgebieden:

Het materiaal wordt hoofdzakelijk gebruikt in de online automatische opsporing van multi-layer windende machtsbatterij in de industrie van de lithiummacht.

1.2 invoering van materiaalfuncties en principes:

Het apparaat zendt röntgenstralen door een Röntgenstraalgenerator uit, doordringt de binnenkant van de batterij, en door een vlakke paneeldetector opgenomen die beelden en foto's neemt. Door de computer verwante software aan de beeldverwerking en de automatische analyse en het oordeel. Identificeer goede en slechte producten, en kies de slechte producten uit, kunnen de voorzijde en het uiteinde van het materiaal aan de productielijn worden verbonden.

1.3 de stroom van de materiaalverrichting:

1.3.1 de belangrijkste logistieklijn van de klant is verdeeld in twee trekkracht-in materialen, die aan het testgebied door de transportband worden vervoerd; Bepaal de plaats nauwkeurig van de testplaats door het plaatsende mechanisme van het testpunt in het testgebied;

1.3.2 voer automatisch inspectie en oordeel door computer verwante software uit. Het het lossen eind is automatisch geregelde producten met gebreken door een mechanische hand en geplaatst in de aangewezen positie. De O.K. batterij vloeit weg door de lopende band.

1.3.3 het inkomende materiaal van het product wordt gevoed met A/B, en de het voeden manipulatorgrepen twee pallets (één A en één B) in a-tijd om de riem van het materiaal te trekken. Nadat de opsporing wordt voltooid, tegelijkertijd grijpt de voedende manipulator twee pallets bij de tijd en de dalingen van A het materiaal. Elke pallet is single cell, en de totale grootte is één.

1.3.4 de Röntgenstraallay-out is u-vormig, en de verbinding tussen de hogere en lagere materialen met de belangrijkste trekkrachtriem is de manipulator, terwijl de hogere en lagere materialenmanipulator wordt ontworpen en door de professionele technologie geproduceerd.

1.3.5 met de lezing van de qrcode functioneer, aftastenkanon SR-751; Bind met alle metingen en beelden, be*sparen op Excel-formaat.

1.3.6 NG het product verenigde inzameling (pallet en batterij) manueel zal genomen worden en zal geplaatst worden in de aangewezen positie, en minstens 6 stukken zullen worden opgeslagen.

1.3.7 de het voeden richting van de productielijn is van rechts naar links, en het oor van de batterijpool is loodrecht aan de belangrijkste de logistieklijn van de klant.

1.4 materiaalsamenstelling

1.4.1 reksysteem

Het apparaat heeft een vierkant lassenkader, en het substraat is staalplaat met een dikte van 1530mm.

De kleur van rek en verbindingsplaat is computer warme grijze 1C (of volgens de kaart van de klantenkleur).

1. 4.2 materiaaldelen

De staaloppervlakte van de gehele machine is geplateerd met chromium, en de oppervlakte van aluminiumdelen wordt behandeld met harde oxydatie.

1.4.3 materiaal die systeem vervoeren

De materiaal het voeden transportband wordt en het lossen van de riem van de transportbandtrekkracht verbonden aan de belangrijkste trekkrachtriem (het bovengenoemde definitieve 3D ontwerp zal heersen).

1.4.4 algemene structuur:

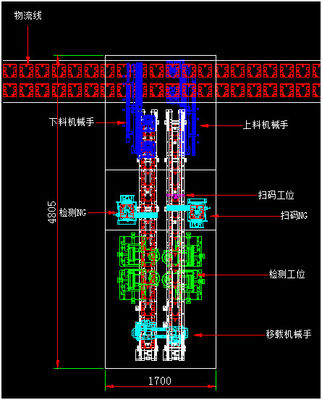

Totale grootte (de hoogte van de lengte * breedte *): 4805mm×1700mm ×1800mm (er is een klein verschil in daadwerkelijke grootte)

1.5 belangrijkste onderdelen:

1.5.1 micro-nadruk Röntgenstraalgenerator en controlesysteem.

1.5.2 van de röntgenstraalopsporing en weergave systeem.

1.5.3 de doos van de röntgenstraalbescherming.

1.5.4 PC voor controle en de software, de metings en oordeelsoftware van de beeldverwerking.

1.5.5 straling-bewijs bladmetaal, opsporingssysteem, transportband, sorterende manipulator, NG geheim voorgeheugenapparaat, ladings en het leegmaken manipulator.

Ii. inkomende materialen en productspecificaties geschikt voor het materiaal:

2.1 toetsbare celspecificaties:

2.2 inspectiemethode: controleer en bepaal automatisch GAP tussen de kathode en de anode op het hogere en lagere deel van de naakte cel (de negatieve positieve elektrode van het elektrodenpakket).

2.2.1 test de vier hoeken van de cel, bij de vier hoeken van A, B, C en D van de naakte cel.

2.2.2 de verplaatsingsafstand tussen de hoekige kathode en de anode van de naakte cel kan worden ontdekt, en de gegevens tussen elke laag kunnen output op de vertoning zijn en de maximum, minimum en gemiddelde waarden kunnen statistisch geanalyseerd zijn. Het aantal inspectieobjecten lagen (ROI) kan volgens de vereisten worden geplaatst, is het maximum 40 lagen (ijzerlithium materiële ≤ 40 lagen, drie materiële ≤ 30 lagen; Neem de steekproef die door de koper als verwijzingsnorm wordt verstrekt.

2.3 verrichtingswijze: automatische meting, automatisch oordeel van goede en slechte producten volgens de voorgeschreven normen, en het automatische sorteren van slechte producten.

Iii. het vermogen van de materiaalinspectie

3.1 bepalingsnauwkeurigheid: herhalingsnauwkeurigheid S=±60 m of minder (gemeten in standaardtabletten).

3.2 controleer wijze

3.2.1 volledige automatisch: de batterij zal automatisch geleverd worden en voor automatische inspectie vervoerd, en de O.K. en producten met gebreken zullen automatisch gescheiden worden en volgens het resultaat dat door de procedure volgens verschillende ongewenste categorieën gelost wordt bepaald.

3.2.2 halfautomatisch: de automatische inspectie zal voor de automatische levering en de levering van batterijen worden geleid. Nochtans, zal de inspectie de volgende behandelingsmethodes bepalen:

< semi-automatic="" 1=""> OK/NG door handbepaling, geen handinterventie (bepaling), het materiaal in reservestaat;

< semi-automatic="" 2=""> OK/NG machine automatische erkenning. Wanneer het bepalen van O.K. of NG, kan de machine reserve voor handinterventie, reserve facultatieve tijd plaatsen (minimum 1 tweede, maximum onbeperkt). Op reservewijze, als er geen handinterventie is, zal de machine automatisch volgens het oordeelresultaat verwerken.

3.2.3 handboek: alle bewegingen van het mechanisme kunnen door de speler worden bewogen;

3.3 hoofdfunctiebeschrijving van het materiaal:

3.4 opsporing de in real time van het Röntgenstraalbeeld;

3.5 de lineaire afstandsmeting kan worden uitgevoerd;

3.6 met de functie van de opslag van multi-groepsgegevens, kan de opsporing van verschillende types van producten eenvoudig worden gerealiseerd door naar de overeenkomstige procedures te verwijzen, en het aantal automatische opsporingsprogramma's kan meer dan 60 worden bewaard;

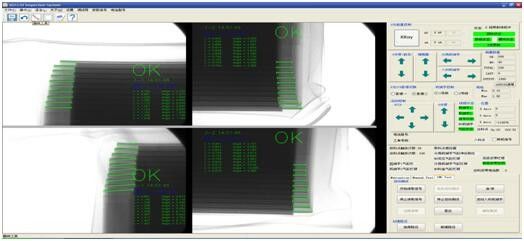

3.7 de opsporingsbeelden en de testgegevens van veelvoudige delen van dezelfde batterij zullen in hetzelfde scherm voor het gemak van handoordeel worden getoond

3.8 proefbankhoogte: 750±10 mm boven de grond.

3.9 veiligheidsmaatregelen en tegenmaatregelen:

3.9.1 de röntgenstraal sluit automatisch wanneer het de deur en venster van het materiaalonderhoud worden geopend.

3.9.2 zet automatisch Röntgenstraal uit wanneer er geen inkomend materiaal onophoudelijk 5 minuten is (de tijd kan door de gebruiker worden geplaatst).

3.9.3 gebruik de stralingsindicator en gebruik de statusindicator om het het werk statuut van Röntgenstraal te tonen.

3.9.4 röntgenstraallekkage ≤ die 1.0v /h (een meetapparaat gebruiken van de stralingsdosis dat door een derde partij wordt verklaard).

3.10 materiaal werkend milieu:

3.10.1 de machtsvraag: AC220V/10A, 4000W

3.10.2 temperatuur: 25℃±3 ℃.

3.10.3 samengeperste luchtdruk: 0,5 ~ 0.7mpa (5-7kgf/cm2), stroom: 15L/min.

3.10.4 relatieve vochtigheid: relatieve vochtigheid van ≤ 60% (geen condensatie).

het gewicht van 3.10.5 van materiaal: 3000KG.

Samenwerkingsverplichting

1. Nieuwe materiaalbelofte

Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.

2. Vertrouwelijkheidsverplichting

Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.

3. De verplichting van de naverkoopdienst

(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;

(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh

(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
