Boek van het Materiaal het Technische overeenkomsten van de batterijproductie
1. Van de de plaatlopende band van de zakbatterij het ontwerpvereisten
Functie
1.1, zal het apparaat automatisch het staalriem van de volumerol in de machine, kunstmatige slijtage zetten de staalriem in automatische staaldoos die lassenmachine SongLiaoKou vormen kan, door met automatische het voeden het staal (steelband het scheren lengte die door de klant wordt vereist) producten van de manipulatordruk om parameters te plaatsen, die de druk van de staalriem het vormen snijden (de staalriem na het vormen van de vorm van „U“ is de „spier“). Begrijp de warmtewisselaar van de versterkingsmanipulator, wacht. Staalplaat verwacht de vakje gemaakte stepper motoractie die, materiaal van de het staalplaat van de manipulator het automatische greep zelfs, in het voeden, wijzerplaat voorwaarts, neemt verwacht een manipulator van de greepbar, automatisch lassen zich omhoog bewegen, zet de automatische vormende staaldoos in het kader voort zal zijn automatisch volgens de orde in zelfde richting (rond 100 stukken per partij), keurig aan cyclus om te werken. (nota: tijdens het runnen van de verstevigde plaat het voeden met de manipulatorbeweging van de greepbar het synchrone werk, is om de productieefficiency) te verbeteren
1.2, Efficiency: gelaste staaldoos 10 stuk min, een versterkt kader ongeveer 6 seconden.
1.4, Eigenschappen: één arbeider kan, kunstmatige verrichting op de gehele plaat van strookstaal, staalplaat door vaste manipulator automatische greep, het automatische vormen, het automatische afvlakken, automatische assemblage werken, versterkt kader die een overleving, geschikte en betrouwbare verrichting lassen, de handverrichting en de intensiteit van arbeid, hoog rendement verminderen.
2. De belangrijkste technische vereisten en de parameters:
2.1, Versterkingsmaterialen: 0,5 mm x 14 mm x L, elke schotel wegen ongeveer 10 ~ 30 kg.
2.2, het Vormen lengte: 90 ~ 255 mm.
2.3, Versterkte kaderlengte 120 ~ is 290 mm, breedte 85 ~ 175 mm regelbaar.
(enig hoofd):
3. 2.4, vleklassen, de totale dikte van 3 mm of minder.
2.5, de machine van het Vleklassen: de van het overzeese billiton machine vleklassen. Macht AC380V plus of minus 10%, 50 Herz + 5% voor maximum de machtsoutput van HZ.The van kva 25. Lassenprogramma 25 mm. De afstand van het lassencentrum is regelbaar. (twee)
2.6, Versterking, de versterkingsplaat per stuk door manipulator automatische greep op materiaal, automatisch verwijderd van het lassenmateriaal delen, automatisch in orde na zelfde keurig, gemakkelijk om het gebruiken onder (rond 100 stukken per partij), na het tellingsrapport te vervoeren en te verwerken aan de politie.
2.7, Vleklassen is vast en betrouwbaar.
2.8, Plaatsende inrichting die van betrouwbare, duurzame, gemakkelijke demontage de plaats bepalen.

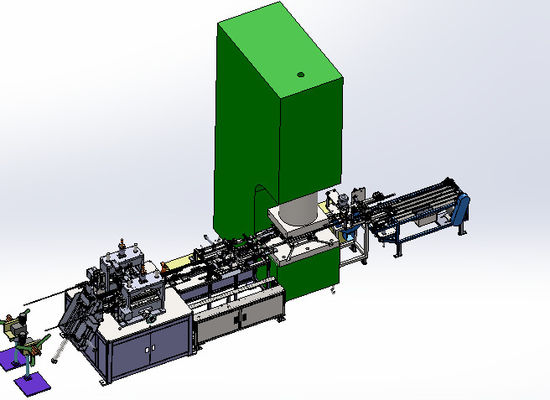

3. Automatische staaldoos die de belangrijkste onderdelen van de lassenmachine vormen
3.2, Materiaal technische parameters
|
Machinespecificaties Punt |
||
| Technische parameters | efficiency | 10Piece/min |
| De totale macht (kW) | 55kw | |
| Normale bedrijfsvoering van de macht (kW) | 52kw | |
| Andere energie | Droog samengeperste luchtbron | |
| Het gewicht | Ongeveer 8 ton | |
| grootte | L7500mm*W2300mm*H4000mm | |
3.3, Materiaalbelangrijkste onderdelen
| Nr | Systeemsamenstelling | De systeemconfiguratie | aantal |
| 1 | Reksysteem | 1Sets | |
| 4040 vierkante gelaste kaderstructuur | 1 | ||
| De grondplaat | 1 | ||
| 2 | Rolling component | 2Sets | |
| Rolling machine | 2 | ||
| 3 | Snijd de vormende componenten | 2Sets | |
| Het hydraulische systeem | 1 | ||
| Boven en beneden het vormen zich matrijs | 2 | ||
| Vormende hydraulische cilinder | 2 | ||
| 4 | Gelaste componenten | 1Sets | |
| De machine van het vleklassen | 2Sets | ||
| Het lassenmechanisme | 2 | ||
| Het lassenmechanisme | 2 | ||
| 5 | Voedende regelende componenten | 1Sets | |
| Lineaire gids van zilver | 2 | ||
| Positieve en negatieve aanpassingsschroef | 2 | ||
| Pas het voeden mechanisme aan | 2 | ||
| Stuurmechanisme | 2 | ||
| 6 | Automatische het voeden component | 1Sets | |
| cilinder | 3 | ||
| Lineaire gids van zilver | 2 | ||
| 7 | De component van de plaatassemblage | 1Sets | |
| Het agentschap van het plaatvervoer | 1 | ||
| Het materiële voeden | 1 | ||
| 8 | De componenten van de plaatrol | Enige kolom hydraulische pers | 1Sets |
| Plaatinrichting | NSets | ||
| 9 | Lassencomponenten met meerdere balies | 1Sets | |
| De machine van het vleklassen | 2Sets | ||
| Het lassenmechanisme | 2 | ||
| Het lassenmechanisme | 2 | ||
| 10 | Automatische blanking componenten | 1Sets | |
| Stap in de ontvangende instellingen | 1Sets | ||
| 11 | Het besturingssysteem | PLC-Omron | 1Sets |
| Touch screen | 1 |
3.4, de belangrijkste materiaaldelen

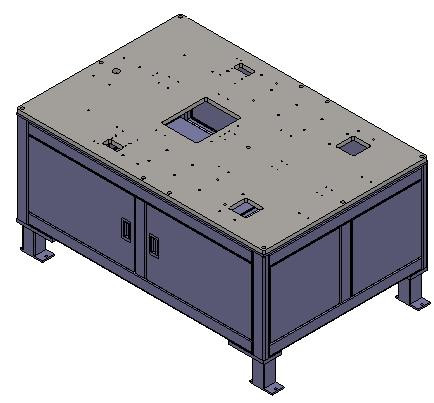

3.4.1Track en kadersysteem: vierkante gelaste structuur 40 * 80, verzekert de stabiliteit van de machine, die met regelbare voetkop wordt uitgerust en het universele wiel, kan de gemakkelijke hoogte van het materiaalniveau, aan de beweging van het machinemateriaal aanpassen, de oppervlakte van de lak die bakt, verschijnings yan gsb05-1426-2001-8 PB07 lichtblauwe kleur van het materiaal hoofdlichaam (ijzer). De grondplaat GEBRUIKT het de oppervlakteplateren van de staalplaat processing.(2) het hieronder diagram

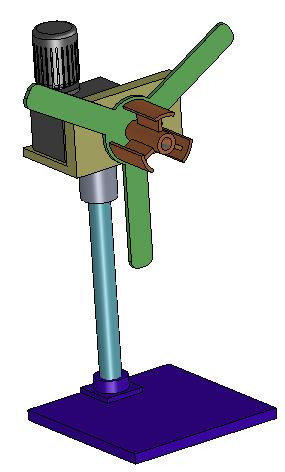

3.4.2, Rolling systeem: goedkeurend motorcontrole, het rollen, de sensoren gezette diameter van de rolschijf: 120 mm, 450 mm in diameter.(3) het hieronder diagram
3.4.3, Gesneden het vormende systeem: zal de druk gebrachte cilinder van het drukstaal, servomotor automatisch voer (steelband het scheren lengte die door het klantenproduct wordt vereist parameters te plaatsen), wanneer om de lengte te plaatsen die van de scherpe instellingen die de staalriem snijden, mechanisme vervoeren staalriem in het vormen zich matrijs forming.(4) het hieronder diagram snijden

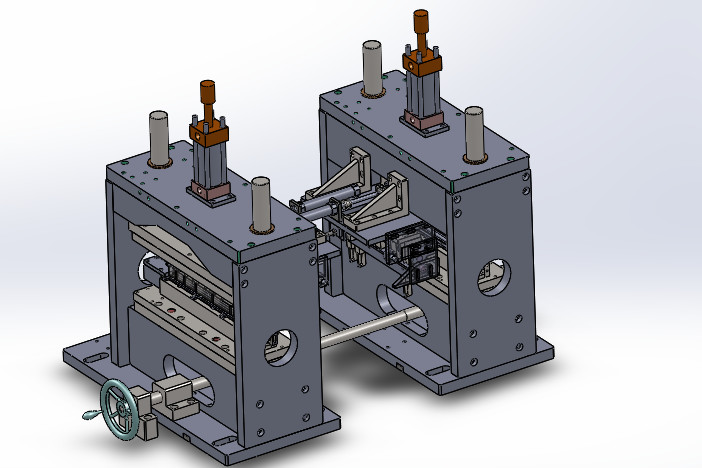

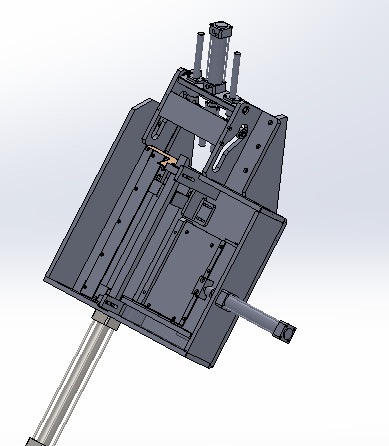

3.4.4, Lassende componenten: het lassenmechanisme met de methode van vast, rond de centrumafstand kan worden aangepast, het lassenmechanisme met de methode van activiteit, die door pneumatisch neer wordt gedreven op, weggegaan en de juiste centrumafstand is regelbaar. Manipulator na of zelfs de staalplaat en het staal, lassend lassenmechanisme op de pers. (met inbegrip van twee Taiwan machine van het de vleklassen van Straattinto, enige output maximummacht 25 kva, het lassen programma 25 mm). (zoals aangetoond in figuur 5)
3.4.5, het Aanpassen componenten: het materiële het aanpassen mechanisme is hoofdzakelijk zal zelfs de versterkingsplaat in de lassenpositie, zoals jin verwacht stap voor stap vast na lassen, na voltooiing van de doos van het lassenstaal van materialen binnen tao die op het volgende niveau wordt geduwd. Het voeden van regelend mechanisme kan aan verschillende types van de het lassenmachine van de staalplaat worden aangepast, tijdens het regelen van de verrichting is eenvoudig, zolang de behoudende bout losmaak, schuddend het handvatpositief en het negatieve omwenteling het voeden regelende mechanisme wordt grote klein. Pas aan de vereiste grootte na het sluiten van het behouden aan bolt.(6) het hieronder diagram
3.4.6, Automatische het voeden componenten: automatisch het voeden componenten hoofdzakelijk geplaatst vervoer en zelfs de verstevigde plaatcomponent. De kunstmatige plaats een bepaald aantal verstevigde platen helt zelfs in de automatische het voeden component, de verstevigde automatische registratie van de platencilinder over en zal aan de het voeden controle component.(7) zelfs het hieronder diagram samenvoegen
3.3.7, de componenten van de Plaatassemblage: vormt goed staalkader onder het effect van oliecilinder aan de component van de plaatassemblage en de Assemblage van het wolembryo, MAO-verbetert het embryo die gebruikend drie het werk omwenteling het voeden, efficiency voeden. Na de voltooiing van de assemblage in het staalkader en de verbinding van de staalplaat
De klinknagel van gebruikscilinders, verhindert los
3.3.8, de componenten van de plaatrol: de drukcilinder van de de kolom hydraulische pers van 315 t enige van het geassembleerde dringende proces van de plaatverwerking.
3.3.9, lassencomponenten met meerdere balies: voor zelfs de verstevigde plaat en MAO-verwerking met meerdere balies van het embryo de gezamenlijke lassen.
3.3.11, automatische blanking module: de procedure na de voltooiing van de plaat wordt verzameld, overlappings ééndelig, geschikt kunstmatig materiaal.
3.3.12, controlecomponenten, plaat van de machine de interne onafhankelijke elektrische installatie, switchinstalled de interne lekkage, de stabiliteit van de gelijkstroom-voeding, van de voedingkring componenten, met PLC controle, relais, het apparaat van de motorcontrole, enz. Met de externe verbinding, het gebruik van schakelaars en eindpost. PLC keurt OMRON.Power-het plafondsectie goed van de kabelperforatie. Onder andere materiaalkabel die, die en in de lagere luchtpijpen telegraferen door buizen leiden.
4, Energiemiddel
4.1, de voeding
4.4.1, voltage AC380V, enige fase; De voltageschommeling is minder dan +/- 10%.
4.1.2, frequentie 50 Herz.
4.2, lucht
2, druk zijn 0,4 ~ 0,6 Mpa.
4.2.2, verkeer is 10 l/min., bezettingsgraad 50%.
Milieuvoorwaarden van
5.This het apparaat in de volgende voorwaarden kan zonder problemen worden in werking gesteld.
5.1. De omgevingstemperatuur: 0 ~ 40 ℃.
5.2. vochtigheid 30-80% zou maar geen condensatie moeten zijn.
6.Equipment goedkeuringsvoorwaarde
6.1.Random voorlegging van documenten, hulpmiddelen en vervangstukkenlijst:
| Serienummer | Materiële (gegevens) naam | Het aantal exemplaren | Voorleggingstijd | Opmerkingen |
| 1 | Speciale het zuiveren en onderhoudshulpmiddelen | 1 / tribune | levertijd | Zes hoekmoersleutel 1 reeksen/lijst |
| 2 |
Het handboek van de materiaalverrichting: (met inbegrip van het volgende); 2.1 van de materiaalinstructies en instructie handboek; 2.2 van het materiaalreparatie en onderhoud handboek: Korte inleiding aan het het werk principe van materiaal; Schematisch diagram van mechanische lay-out en componentenassemblage; De specificatie van het smeringsonderhoud; |
1Set | Voorafgaand aan levering of levering van materiaal | Elektronisch document |
| 3 | Verpakkingslijst en het certificaat van de productkwalificatie | levertijd | ||
| 4 | Elektroschema's, PLC programma | 1 / tribune | Na het ontvangen van de volledige betaling | |
| 5 | Het dragen van delen en vervangstukkentekeningen | 1 / tribune | levertijd | Delen van de kwetsbare delen om PDF-groottetekeningen te verstrekken |
| 6 | Het bewerken: Van de het wielkathode van het Fengongwiel pakket 23 x 23, X25 25 elk voor elke; negatieve Fengong-wiel 21 x 21 zakken, 23 x 23 elk voor elke | 4 副 | levertijd | PDF-groottetekeningen |
6.2.Acceptance documenten: de documenten van de materiaalgoedkeuring, definitieve goedkeuringsdocumenten.
6.2.1.Acceptance model: volgens de technische overeenkomst van de modellen in de inkomende grootte.
6.2.2.Acceptance-resultaat: volgens de goedkeuring van de technische overeenkomst.
6.2.3.Acceptance criteria:
6.2.3.1. Pregoedkeuring bij de scène van Partij B;
6.2.3.2. Het materiaal is volledig en in goede staat, wat de relevante bepalingen van het contract en de technische overeenkomst. in overeenstemming is met;
3.2.3.3. De pregoedkeuring van het belangrijkste materiaal van de functie, de technische indicatoren en de verschijning van de goedkeuring van de pre ongeschikte goedkeuring, die door Partij A overeenkomstig de vereisten van verdere aanpassing wordt voorgesteld, wordt de aanpassing voltooid door de toestemming van partij een levering;
6.2.3.4. Samenvatting van de vorming van de pregoedkeuring;
6..2.4.Final goedkeuringscriteria
6.2.4.1. De materialen die in de acceptatietestmachine zijn met worden gebruikt de vereisten van deze overeenkomst in overeenstemming.;
6.2.4.2. Ononderbroken productie van materiaal voor een week na de formele goedkeuring, goedkeuring van ononderbroken verrichting 2 uren;
6.2.4.3. De inspectie en de goedkeuring door de twee partijen wezen techniek en technisch personeel aan om binnen deel te nemen en ondertekenden gezamenlijk goedkeuringsrapport.
7, Partij A en Partijb's rechten en verplichtingen:
| Serienummer | Project | Verantwoordelijke partij | (de nota „,“ gezegd draagt partij) | |
| Eerste partij | tweede partij | |||
| 1 | Basisbouw | О | Wanneer nodig, gelieve uit te voeren | |
| 2 | In de plaats van de verkoper om het materiaal aan te passen | О | Om het bericht van de verkoper te verstrekken | |
| 3 | Vervoer | О | ||
| 4 | Het leegmaken | О | Positie en moeilijke situatie. | |
| 5 | Materiaal ondersteunende voorwaarden | О | ||
| 6 | De bouw van luchtleidingen | О | Eisen ten aanzien van pneumatische stabiliteit, gasbron om aan de vereisten van de relevante parameters te voldoen. | |
| 7 | Elektrobouw | О | Vereist onafhankelijke machtsschakelaar | |
| 8 |
Primaire bedrading Lucht bronpijp |
О
|
Vereist onafhankelijke luchtschakelaar en lucht broninterface. | |
| 9 |
Twee die telegraferen Buiten de bedrading Kabelvoorbereiding |
О | De lijn van de grondpijp. | |
| 10 | Installatie en het opdragen | О | О | Coördinaat met de verrichting, het onderhoud en het technische personeel. |
| 11 |
Opleiding: 11.1 opleidend exploitant en onderhoudspersoneel De verrichting van het apparaat, het onderhoud van het personeel kan correct en snel zijn Behandelend materiaalmislukking; 11.2 opleidingsinhoud met inbegrip van het gehele controlesysteem, Het behoud van mechanisch systeem en verstrekt opleidingsinformatie Materiaal; 11.3 opleidingseffect: de bekwame verrichting van het verrichtingspersoneel, Onderhoudspersoneel om gemeenschappelijke mislukkingen te behandelen. |
О | О |
De koper moet de exploitant specificeren, Onderhoudspersoneel. En vast, kan niet willekeurig veranderen; bied twee vrije opleidingsmogelijkheden (de koper die opleiden), de drie lasten: reiskosten. |
| 12 |
Vertrouwelijkheidsclausule: 12.1 om het even welke technische informatie die door de andere partij aan de andere partij wordt verstrekt Het gegevensbestand heeft de verplichting om vertrouwelijk, zonder andere het partyLicensing, niet in elk geval transmissie of leakageTo te houden de derde partij; 12.2 de verplichting van de koper niet te bezitten noc, toe te staan itHe regelt ten derde imitatie van het materiaal, anders beer. Zo alle verliezen die door de verkoper worden veroorzaakt. |
О | О | |
|
13
|
Na de verkoopdienst: 113.1 van de datum van definitieve goedkeuring van de datum van handtekening, Één jaar, is de verkoper verantwoordelijk voor de mislukking van niet - vrij en Shi Baoxiu (de Verkoper zal, na het ontvangen van het bericht van de koper; 48 uren aan de scène van de koper; 13.2 meer dan één jaar, zal de Verkoper onmiddellijk herstellen, Last slechts voor kosten; |
О
|
О |
Balschroef en lineair lager Normale use case zonder fout De tijd is 80000 uren. |
| 14 |
Productupdate: wegens de de technische ontwikkeling van de verkoper, materiaal bevordering en prestaties zou de verbetering, het verzoek van de koper moeten zijn aan de verkoper verantwoordelijk zou moeten zijn voor de bevordering, laadt de verkoper slechts de kosten van transformatie |
О | О | |
8, Intellectuele-eigendomsrechten
8.1. Het intellectuele eigendom in deze overeenkomst impliceert het product modellerend en de Partij A zal ontwerptekeningen verstrekken en andere gegevens voor de Partij van het eerste deel, zonder de toestemming van Partij A, Partij B zullen niet aan enige bedrijven lekken en de individuen, door Partij B is verantwoordelijk voor al verliezen of het voortvloeien; De partij A ging slechts met Partij B die op deze technische overeenkomst onder het doel van gebruik wordt gebaseerd akkoord dat door Partij A aan al gegevens en de informatie wordt verstrekt
8.2. De partij B is het ermee eens dat het de ontwerptekeningen en andere informatie of geen informatie aan andere doeleinden buiten de technische overeenkomst zal verstrekken. Anders heeft de Partij A het recht Partijb's overeenkomstige verantwoordelijkheid te houden
5.3. zonder de goedkeuring van Partij A, is het verboden om andere klanten te leveren behalve Partij A of partij aangewezen door Partij A in de richting van Partij A, anders zullen alle directe en indirecte verliezen door Partij B. worden gemaakt.
8.4.The het intellectuele eigendom van het materiaal wordt bezeten door Partij B, en Partija beloften niet om op zijn te zijn, noch staat het een andere derde partij toe om het materiaal te kopiëren, anders zal het alle verliezen dragen die door Partij B worden veroorzaakt
9.Dispute resolutie
De geschillen met betrekking tot of veroorzaakt door deze Overeenkomst zullen door overleg of bemiddeling worden geregeld. Als het overleg of de bemiddeling binnen twee maanden zonder verkrijgen aanvaardbaar voor beide kanten van de resultaten, het geschil door arbitrage zou moeten worden geregeld, de arbitrage op basis van de Verordening van de het Contractarbitrage van de Volksrepubliek China.
10. Contractbreuk en aansprakelijkheid
Beide partijen zullen strikt hun respectieve verplichtingen, in een breuk van de basistermijnen uitvoeren en de voorwaarden van de overeenkomst van, de andere partij heeft het recht om de overeenkomst te eindigen, en het recht te hebben aan de andere partij te eisen, het eisenbedrag volgens de economische verbintenissenrecht van de relevante bepalingen uitvoeren.
11. Andere
11.1This de overeenkomst en zijn bijlagen als basis en vervaardiging en goedkeuring van het contractmateriaal zijn even geldig;
11.2.Two de exemplaren van deze overeenkomst, Partij A houdt een exemplaar van. Van de datum van handtekening van de gemachtigde vertegenwoordigers van de twee partijen, de datum van de verbinding van officiële inwerkingtreding.
11.3.This technische overeenkomstenonderhandeling.
1. Nieuwe materiaalbelofte
Ons bedrijf waarborgt dat de goederen die aan klanten worden verstrekt gloednieuw, volledig en ongebruikt materiaal zijn.
2. Vertrouwelijkheidsverplichting
Ons bedrijf belooft dat zonder de geschreven toestemming van enige partij, de verwante tekeningen van andere partij, technische informatie, de bedrijfsinformatie en andere bedrijfsgeheimen en de technische geheimen aan derde partijen moeten in geen geval worden gelekt.
3. De verplichting van de naverkoopdienst
(1) twee maanden vanaf de datum van verzending van het materiaal, Partij B is de oorzaak van non-human fouten in een geschikte en vrije garantie binnen één jaar (wanneer het materiaal defect is, zal het personeel van de naverkoopdienst binnen 2 uren na het ontvangen van het bericht antwoorden. Volgens de situatie, moet het personeel op zijn plaats binnen 48 uren zijn. Niet later dan 60 uren, om de continuïteit van productie door de koper te verzekeren;
(2) na het materiaal de garantieperiode, als er een probleem is, de twee partijen meedelen en behandelen het heeft overgegaan. Indien nodig, zal het naverkooppersoneel worden gestuurd om het te herstellen, en slechts zullen de kosten worden geladen. Zh
(3) tijdens de garantieperiode die in het contract en de technische overeenkomst wordt bepaald die door de twee partijen wordt ondertekend, zal het bedrijf een garantie voor kwaliteitsproblemen verstrekken die niet door menselijke schade tijdens het normale gebruik van onze producten worden veroorzaakt.
