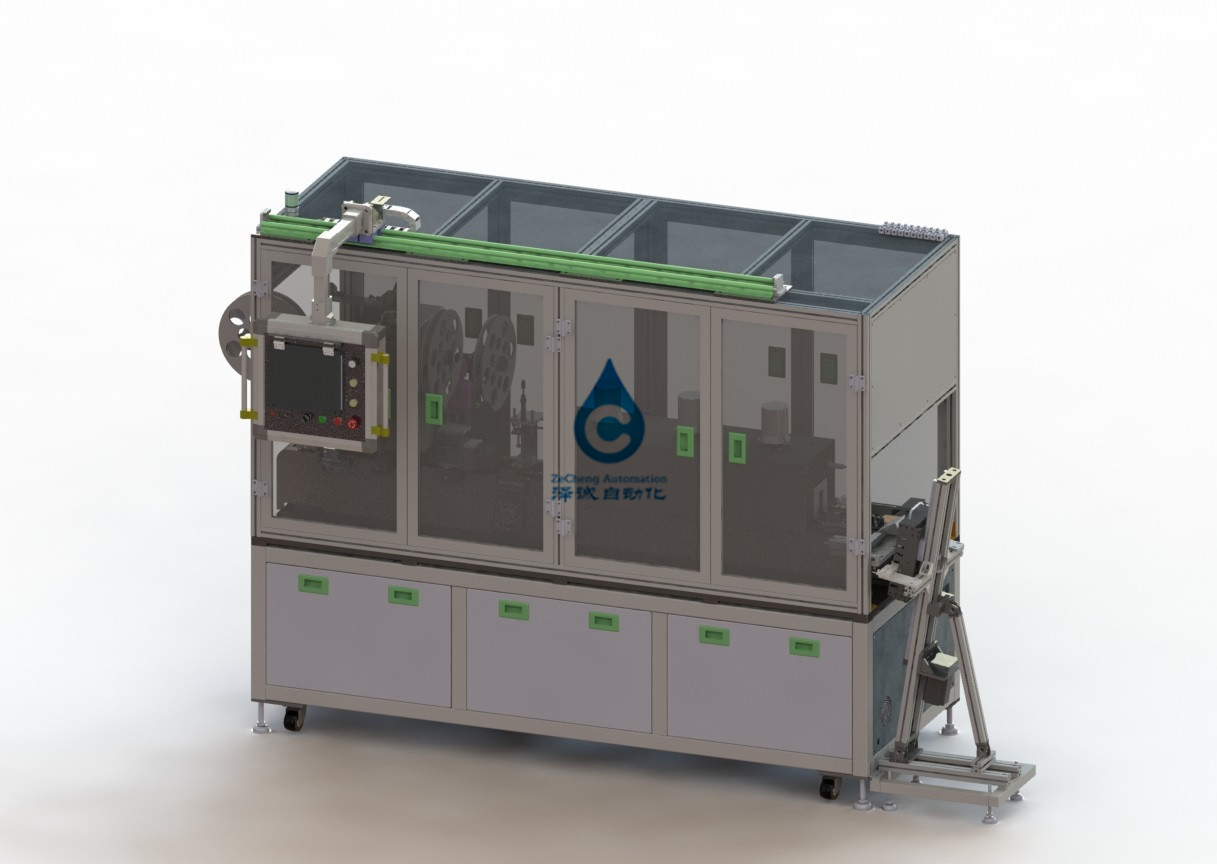

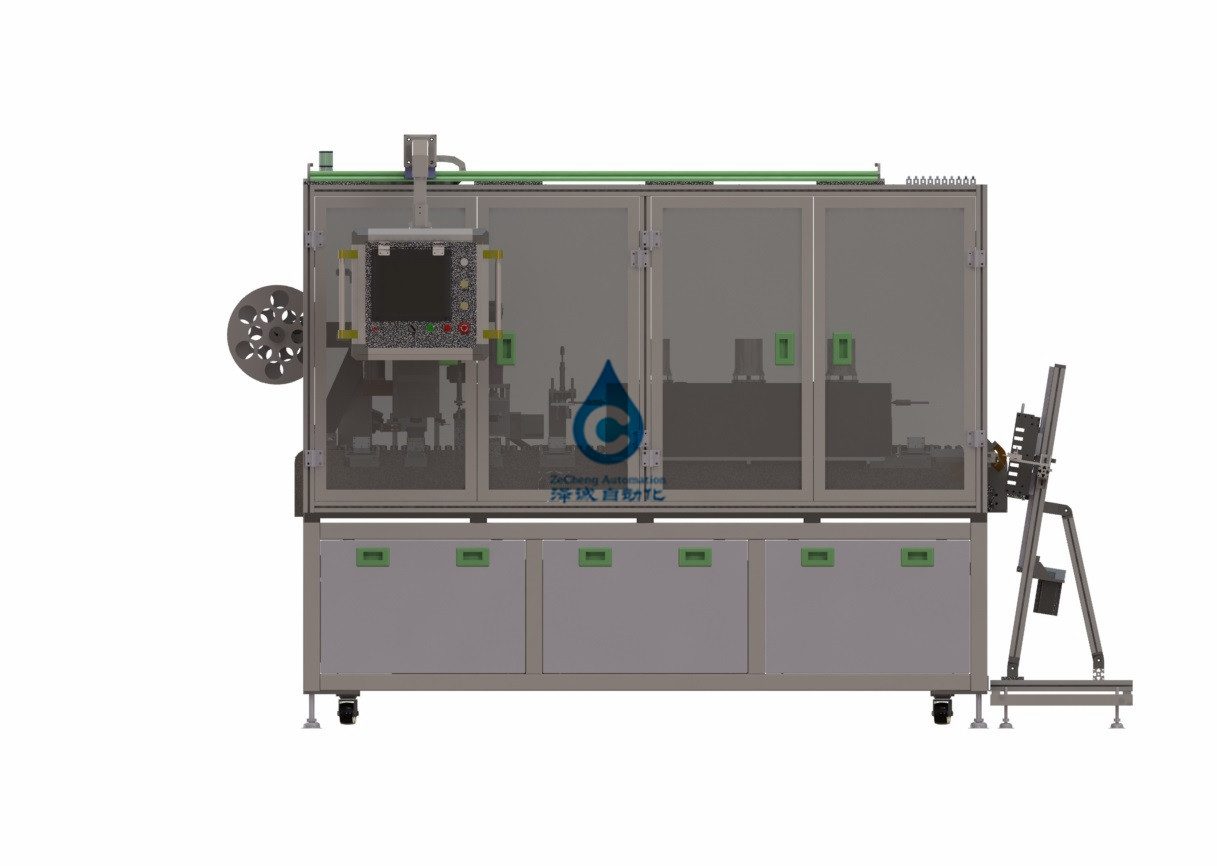

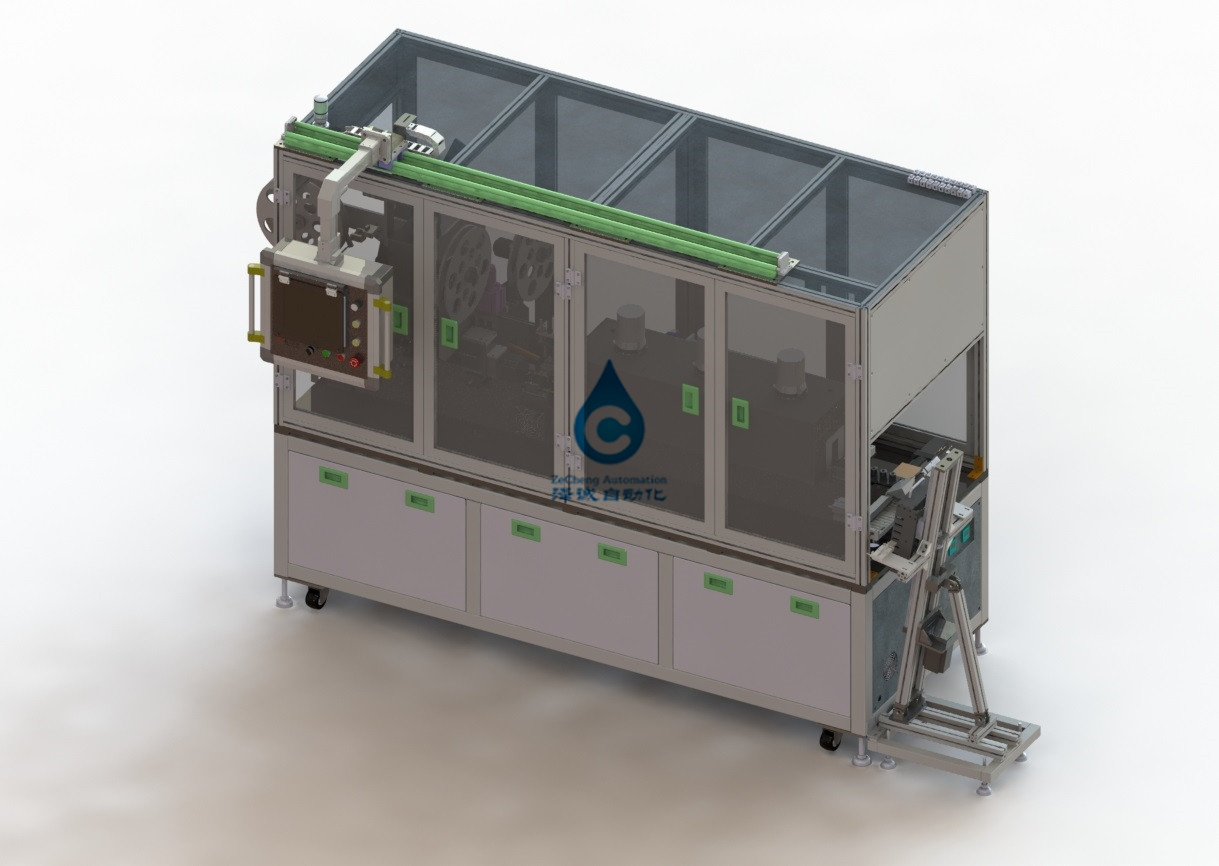

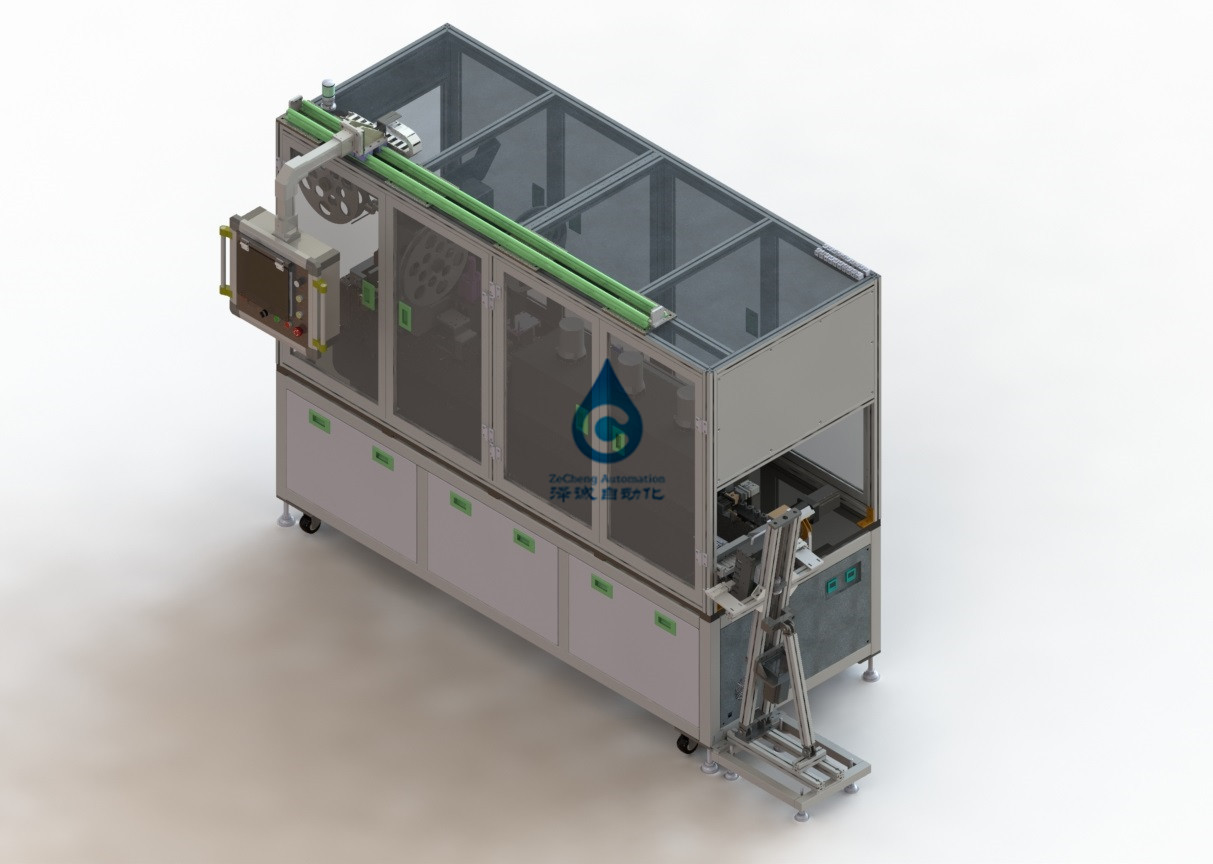

Automatische mouw lithiumbatterij productielijn buitenste film sticker apparaat
1. Introductie van apparatuurfunctie en principe:
Gebruikt voor automatische PET/PVC-huls van 18650 cilindrische batterij, plus positieve isolatiekussen en krimpkousvorming.De gehele machine keurt ketting vervoerende structuur goed.
De batterij wordt geadsorbeerd op de magneetbasis op hoge temperatuur en de ketting wordt stap voor stap getransporteerd om de door warmte krimpbare buis van de positioneringshuls, het isolatievel van de positioneringsponstop, de secundaire positionering en de warmte te voltooien
Windkrimp en andere functies.
2. Apparatuuractiestroom
Pons isolatieplaat → bushoogte → secundaire positionering → warmtekrimp → afvoer
3: technische parameters van de apparatuur:
| De basisparameters: | |
| Efficiëntie van één machine | P100PPM |
| Ketting lineaire snelheid: | Variabele frequentie instelbaar 0-3m/Min |
| Product slagingspercentage | 99,50% |
| Rotatiesnelheid apparaat | 98% |
| sterven leven | + / - 0,3 mm |
| sterven leven | 800000 keer of meer |
| Thermische krimptemperatuur: | Kamertemperatuur - 200℃ instelbaar, precisie ±2℃ |
| Het geluid | 60 db of minder |
| Installatieconfiguratie | |
| de samengeperste lucht | Scherpte 0,6 MPa |
| De ingangsspanning: | 380 v / 50 hz, 25 kW |
| Kraanwater | Zorg voor een waterleidinginterface van 1 inch naar de installatiebit van de apparatuur; |
| Afvalwaterafvoer | Zorg voor een interface van de 1 inch afvalwaterafvoerleiding naar de installatiebit van de apparatuur; |
4. Hoofdcomponenten van de apparatuur:
| NEE | De naam van de | De inhoud wordt geïntroduceerd |
| 1 | Voedingsmechanisme: | 1 set, docking frontuitrusting, automatische blanking. |
| 2 | Stel de organisatie in | 1 set, inclusief spoelafwikkeling, geleidingsstang, geleidingsstang, geleidingsservomotor, roterende ringsnijder, hete krimpbare buis hoge onderkant van de secundaire nauwkeurige positionering;De batterij wordt aangedreven door het cilinder V-blok om de nauwkeurige positionering van de batterij te realiseren.Om de door warmte krimpbare buislengte te bereiken, automatisch ringsnijden.Meer oplaadrol met behulp van tapelink, zorg voor continuïteit en eenvoudig te bedienen.De snijplotter wordt geleid door een geleidehuls om de nauwkeurigheid te garanderen.Het roterende ringsnijden van het mes wordt aangedreven door een stappenmotor. |
| 3 | Automatisch isolatiemechanisme voor inzetstukken | Eén set, inclusief afwikkelen van geïsoleerde folie, stappentekening en pneumatisch stansen, terugspoelen van schroot.Om het ponsen en snijden van het rubberen kussen met positieve isolatie te realiseren, wordt verwacht dat de batterij automatisch extreem is.De afvalbak heeft een opwindmechanisme. |
| 4 | Positiecorrectiemechanisme | 1 set, corrigeer de positie van de batterij en de magneetbevestiging vóór thermische krimp, laat de magneet in de bodem van de batterij plakken, zorg ervoor dat de onderste rand van het pakket de magneet niet raakt in de warmtekrimp, vermijd de slechte onderste rolrand . |
| 5 | Verwarm oven | 1 set, heteluchtkrimpoven, heteluchtcirculatieverdeling in de oven, heteluchttemperatuur uniform, nauwkeurige controle, de transportketting loopt in de ovenbatterijrotatie, om de warmte-uniformiteit van de door warmte krimpbare buis te garanderen, door warmte krimpbare buis krimpt dicht aan het batterijoppervlak en mooi houden. |
| 6 | Transportmechanisme: | 1 set, voornamelijk samengesteld uit kettingtandwiel en stapaandrijving, voltooit de stapvoeding van de batterij en laadt vervolgens de batterij in de hoes, rubberen pad, krimpkous, ontlading en andere functionele gebieden.Elke kettingplaat is uitgerust met een magnetische platformadsorptiebatterij. |
| 7 | rek | 1 set, 50 vierkante lassen. |
| 8 | De mens-machine-interface | 1 set, draai de mens-machine-interface. |
Samenwerkingsverbintenis
1. Nieuwe apparatuurbelofte
Ons bedrijf garandeert dat de goederen die aan klanten worden geleverd, gloednieuwe, complete en ongebruikte apparatuur zijn.
2. Geheimhoudingsverklaring
Ons bedrijf belooft dat zonder schriftelijke toestemming van een partij de gerelateerde tekeningen, technische informatie, bedrijfsinformatie en andere bedrijfsgeheimen en technische geheimen van de andere partij op geen enkele manier aan derden mogen worden gelekt.
3. Dienstplicht na verkoop
(1) Twee maanden vanaf de datum van verzending van de apparatuur, is partij B verantwoordelijk voor niet-menselijke fouten in een tijdige en gratis garantie binnen een jaar (wanneer de apparatuur defect is, zal het after-sales servicepersoneel binnen 2 uur reageren na ontvangst van de melding Afhankelijk van de situatie moet het personeel binnen 48 uur aanwezig zijn Niet later dan 60 uur om de continuïteit van de productie door de koper te waarborgen;
(2) Nadat de apparatuur de garantieperiode heeft gepasseerd, als er een probleem is, communiceren de twee partijen en handelen ze af.Indien nodig wordt aftersalespersoneel gestuurd om het te repareren en worden alleen de kosten in rekening gebracht.Zho
(3) Tijdens de garantieperiode die is vastgelegd in het contract en de technische overeenkomst die door de twee partijen is ondertekend, biedt het bedrijf een garantie voor kwaliteitsproblemen die niet worden veroorzaakt door menselijke schade tijdens het normale gebruik van onze producten.
